在新能源汽车和储能系统飞速发展的今天，电池热管理可谓是“命门”所在。一旦电池过热，不仅影响续航，更可能引发热失控，这可不是开玩笑的！🔥 而在众多散热方案中，液冷技术凭借其高比热容、高换热效率的“硬核”实力，成为了当下的绝对主流。

作为液冷系统的核心载体，液冷板的设计与制造直接决定了电池包的“体温”控制能力。今天，我们就来深度扒一扒新能源电池包液冷板的选型逻辑、制造工艺以及那些关乎生命安全的测试验证细节，全是干货，建议收藏！🔍

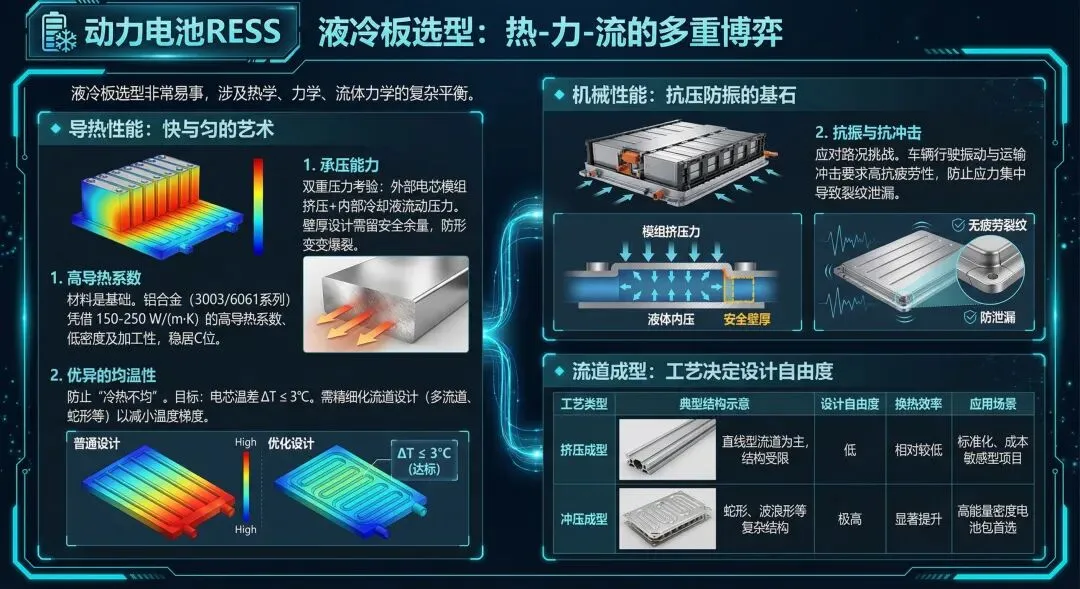

01 选型有门道：三大维度决定液冷板“段位”

液冷板可不是随便找块金属板刻几个槽就能用的，它的选型涉及热学、力学和流体力学的多重博弈。

🔹 导热性能：不仅要导得快，还要导得匀

导热性能是液冷板的“基本功”，主要体现在两个指标：

1.高导热系数：材料本身要能快速传递热量。在众多材料中，铝合金（如3003、6061系列）凭借150-250 W/(m·K)的导热系数、低密度以及优秀的加工性能，成为了当之无愧的“C位”选手。

2.优异的均温性：这是防止电池包内部“冷热不均”的关键。根据行业标准，电池包内电芯间的温差需控制在≤3℃以内。为了达成这一目标，液冷板的流道设计必须精细化，多流道、蛇形流道等复杂结构被广泛应用，以尽量减小不同位置电芯的温度梯度。

如图所示，合理的流道布局能有效带走电芯核心区域的热量，确保电池始终工作在舒适区。

🔹 机械性能：抗压防振，稳如泰山

液冷板通常安装在电池箱体底部，可谓是“压力山大”：

•承压能力：它不仅要承受电芯模组的巨大挤压力，还要承受冷却液在管路流动产生的内部液体压力。因此，液冷板壁厚设计必须留有足够的安全余量，防止薄壁处在高压下发生形变或爆裂。

•抗振与抗冲击：车辆在行驶过程中会产生复杂的振动和冲击，储能系统在运输途中也面临同样挑战。液冷板必须具备良好的抗疲劳性能，防止因应力集中产生疲劳裂纹，导致冷却液泄漏。

🔹 流道成型：工艺决定设计自由度

流道的设计直接影响换热效率：

•挤压成型：工艺限制大，流道通常只能是直线型，换热效率相对较低。

•冲压成型：设计自由度极高，流道可以做成蛇形、波浪形等复杂结构，能显著提升热流密度与换热量，是目前高能量密度电池包的首选。

02 制造工艺大盘点：挤压、冲压与口琴的巅峰对决

目前市面上主流的液冷板制造工艺主要有三种，各有优劣，适合不同的应用场景。

⚙️ 挤压式液冷板：性价比之王

工艺原理：通过铝挤压工艺将冷板流道直接成型，形成连续的矩形或梯形截面流道。

优点：模具成本低，开发周期短，适合大批量生产。

缺点：流道形状单一，难以实现复杂流场，换热效率受限。

应用：常见于储能电池包或对空间要求不极高的动力电池包。对于大面积需求，通常采用多块型材通过搅拌摩擦焊（FSW）或NOCOLOK钎焊拼接而成，保证整体密封性。

如图所示，挤压式液冷板结构规整，便于在底部铺设。

⚙️ 冲压式液冷板：高性能选手

工艺原理：采用特定模具冲压出流道，形成上下盖板结构，通常通过钎焊工艺焊接密封。

优点：流道设计极其灵活，可以紧贴电芯形状，耐压强度高，散热效果最好。

缺点：模具开发成本较高，前期投入大。

应用：广泛应用于对散热要求极高的乘用车电池包，特别是圆柱形和方形电池的CTP（Cell to Pack）技术中。

⚙️ 口琴式液冷板：传统老将

工艺原理：通过铝型材挤压出扁管状流道（类似口琴），宽度通常10-20mm，通过钎焊与集流管连接。

优点：结构简单，成本低廉。

缺点：接触面积小，换热效率一般；且由于焊点较多，漏液风险相对较高。

应用：早期新能源车型常见，目前正逐渐被冲压式取代。

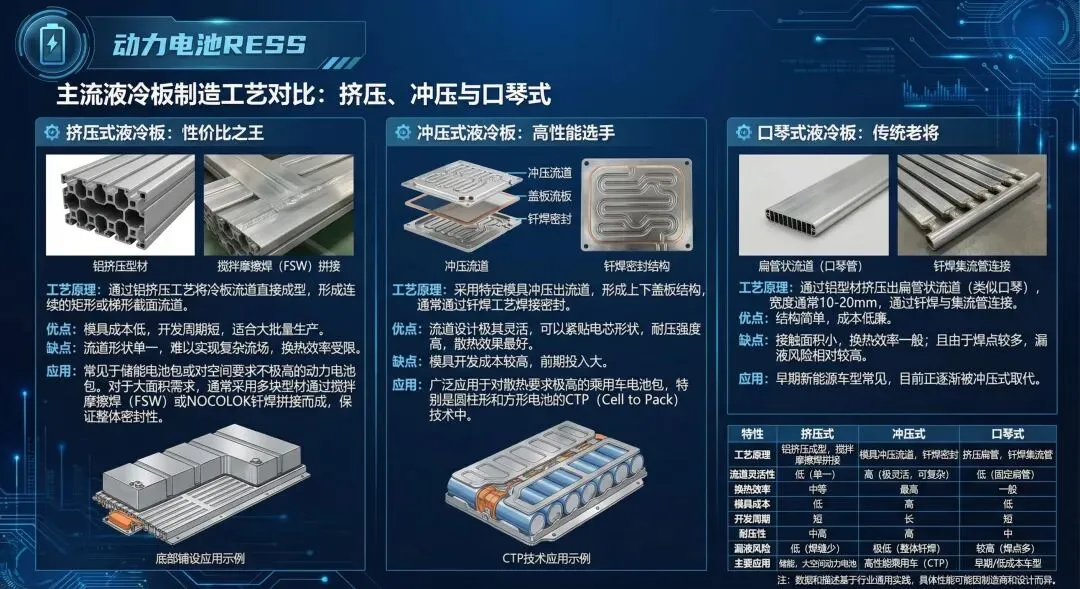

如图所示，展示了三种不同工艺液冷板的内部流道结构对比。

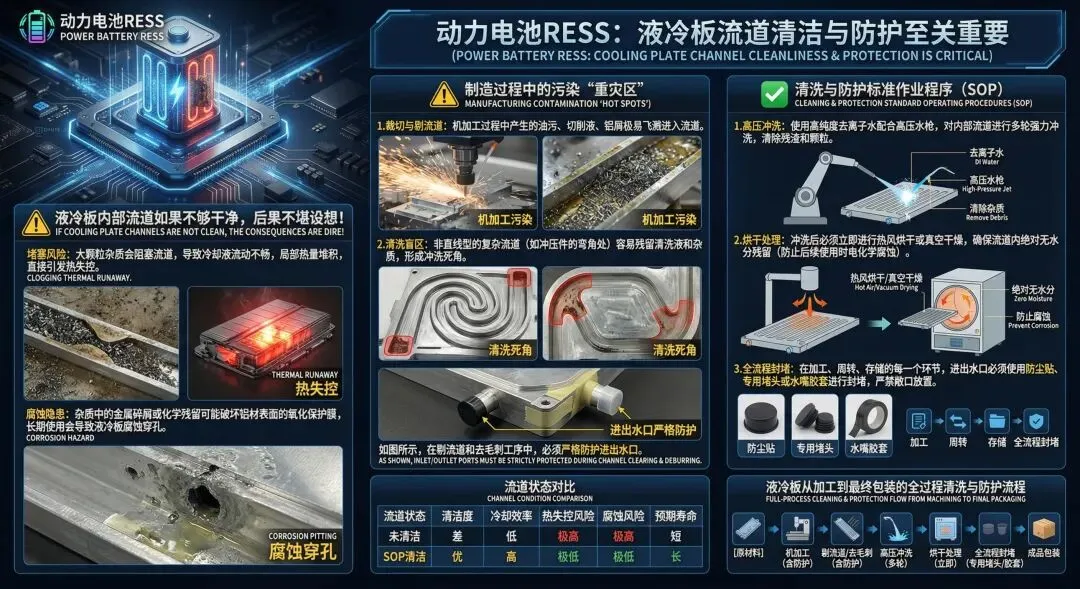

03 清洁管控：杜绝“微尘”引发的致命短路

液冷板内部流道如果不够干净，后果不堪设想！

•堵塞风险：大颗粒杂质会阻塞流道，导致冷却液流动不畅，局部热量堆积，直接引发热失控。

•腐蚀隐患：杂质中的金属碎屑或化学残留可能破坏铝材表面的氧化保护膜，长期使用会导致液冷板腐蚀穿孔。

⚠️ 制造过程中的污染“重灾区”

1.裁切与剔流道：机加工过程中产生的油污、切削液、铝屑极易飞溅进入流道。

2.清洗盲区：非直线型的复杂流道（如冲压件的弯角处）容易残留清洗液和杂质，形成冲洗死角。

如图所示，在剔流道和去毛刺工序中，必须严格防护进出水口。

✅ 清洗与防护标准作业程序（SOP）

1.高压冲洗：使用高纯度去离子水配合高压水枪，对内部流道进行多轮强力冲洗，清除残渣和颗粒。

2.烘干处理：冲洗后必须立即进行热风烘干或真空干燥，确保流道内绝对无水分残留（防止后续使用时电化学腐蚀）。

3.全流程封堵：在加工、周转、存储的每一个环节，进出水口必须使用防尘贴、专用堵头或水嘴胶套进行封堵，严禁敞口放置。

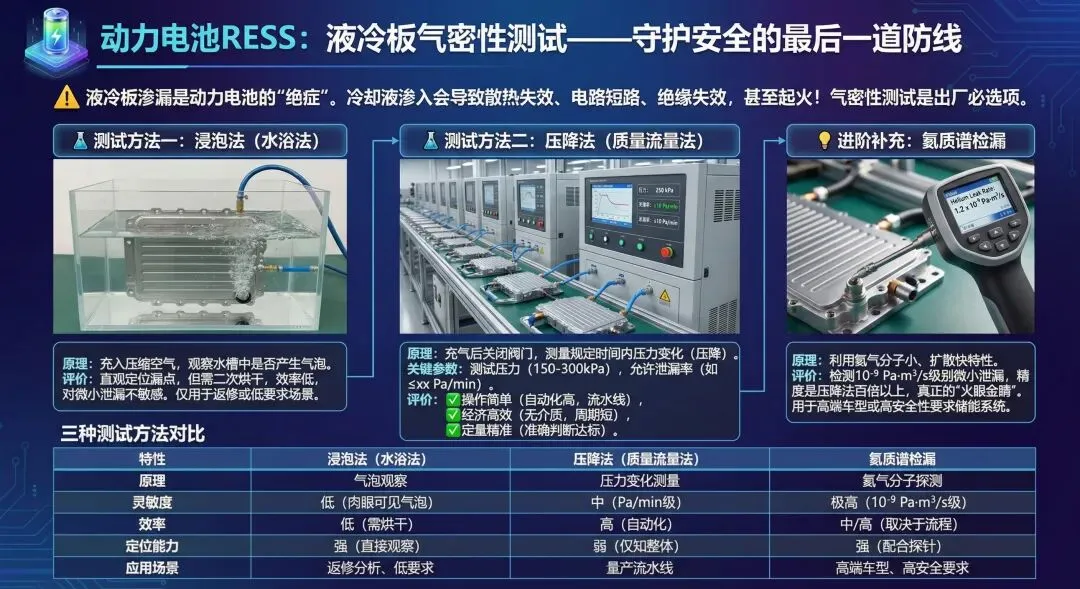

04 气密性测试：守住安全的最后一道防线

液冷板渗漏是动力电池的“绝症”。一旦冷却液渗入电池包内部，不仅会导致散热失效，还会造成电路短路、绝缘失效，甚至直接起火！因此，气密性测试是出厂前的必选项。

🧪 测试方法一：浸泡法（水浴法）

原理：将液冷板浸没在水槽中，充入压缩空气，观察是否产生气泡。

评价：方法直观，能直接定位漏点。但检测后需要二次烘干，效率低，且对微小泄漏不敏感，目前仅用于返修分析或低要求场景，量产应用较少。

如图所示，为传统的流道密封性水槽测试场景。

🧪 测试方法二：压降法（质量流量法）

原理：向液冷板充入一定压力的气体，关闭阀门后，在规定时间内测量内部压力的变化（压降）。

关键参数：测试压力（通常为150-300kPa）、充气时间、稳压时间、允许泄漏率（如≤xx Pa/min）。

评价：

•✅操作简单：自动化程度高，适合流水线作业。

•✅经济高效：无需辅助介质，测试周期短。

•✅定量精准：能准确判断泄漏率是否达标。

如图所示，压降法气密检测设备正在对液冷板进行批量检测。

💡 进阶补充：氦质谱检漏

对于高端车型或安全性要求极高的储能系统，还会引入氦质谱检漏。利用氦气分子小、扩散快的特性，能检测出10^-9 Pa·m³/s级别的微小泄漏，精度是压降法的百倍以上，是真正的“火眼金睛”。

🚀 总结

液冷板虽小，却集材料学、流体力学、精密制造于一体。从选材时的导热与强度权衡，到制造时的工艺博弈，再到清洁与密封的严苛管控，每一个环节都决定了动力电池系统的安全与寿命。

随着快充技术的普及和电池能量密度的提升，对液冷板的散热性能和轻量化提出了更高的挑战。未来，3D打印随形冷却流道、浸没式冷却技术等创新方案将逐渐走向台前。
