刀具设计|numroto轮廓编辑器

点击上方蓝字订阅！

在数控刀具磨削领域，形状的精确与否直接决定了最终产品的品质。而在NUMROTOplus这款全球领先的刀具磨削软件中，轮廓编辑器扮演着如同“数字工匠”般的角色——它并非简单的绘图工具，而是一个介于CAD理论与机床实践之间的精密转换器。

许多人初识轮廓编辑器，会误以为它是一款简化的CAD软件。然而，它的设计哲学极为明确：它不是用来绘制复杂工程图纸的，而是用来生成机床能够理解的、由直线和圆弧构成的磨削轮廓。 这一本质区别，决定了我们在使用它时，必须以“制造思维”而非“设计思维”去操作。

纯粹之美：直线与圆弧的逻辑世界

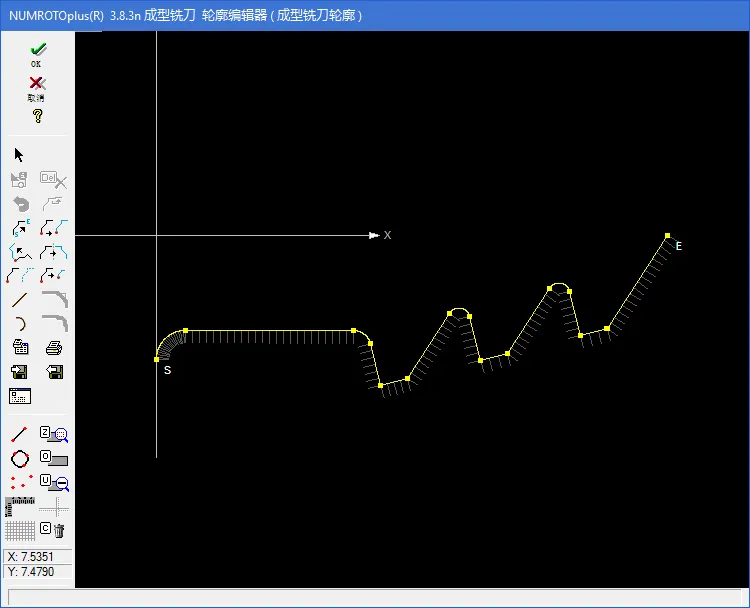

打开轮廓编辑器，映入眼帘的是一片简洁的绘图区。这里没有样条线的圆滑，也没有椭圆的飘逸。NUMROTOplus的核心逻辑是，只有直线和圆弧才能被磨削单元直接执行。

这并非技术的落后，而是机械加工的物理现实所决定的。现代刀具磨床的运动轴，本质上最擅长处理的是线性插值和圆弧插值。当我们遇到由CAD软件生成的复杂样条线或椭圆时，轮廓编辑器扮演的角色更像是一位“翻译官”——它要求我们必须先将这些曲线在外部CAD中离散化成无数微小的直线段或圆弧段，然后再导入。

这种转化是一门艺术，也是一种妥协。正如文档中提到的，转化后的曲线会与原始曲线存在偏差。这个偏差的大小，取决于我们在AutoSketch®这类软件中设置的“分段数量”或“增量”。增量越小，精度越高，但生成的线段数量也呈几何级数增长，这会对机床的运算速度造成压力。因此，一个优秀的编程员必须在这两者之间找到那个微妙的平衡点，这既是技术，也是经验。

工具栏：掌控轮廓的指挥中枢

轮廓编辑器的工具栏，并非枯燥的图标集合，而是一套完整的“形状塑造工作流”。

从基础的文件操作开始，保存与退出被赋予了“自动保存”的智能特性，这极大地降低了因意外断电或误操作导致的数据丢失风险。而帮助系统通过F1键的即时唤醒，体现了工业软件在用户体验上的务实——在复杂的参数设置中，用户总能最快地找到答案。

真正的精髓在于交互与编辑。“选择磨削单元” 与“显示/修正属性” 构成了一个闭环操作。在图纸中点击一条线段（它变为绿色），再点击属性按钮，一个包含所有精确参数的窗口便会弹出。这里的每一个数字，如起点坐标、，圆弧半径，都直接对应着最终刀具的几何尺寸，单位是毫米或英寸，不容丝毫差错。

“删除”、“取消”、“改变起点” 这三组命令，构成了编辑的“后悔药”与“手术刀”。特别是“改变起点”功能，它允许我们在轮廓的起始端添加单元。这在处理非封闭轮廓或需要延长基准段时至关重要。起点（S）和终点（E）的重新定义，本质上是在重构加工的路径逻辑。

轮廓的时空变换：移动、旋转与镜像

当一个轮廓绘制完成后，它往往需要在坐标系中进行“重新定位”。移动轮廓功能提供了两种哲学：一种是“绝对定位”，通过输入精确的和坐标，将轮廓的起点固定在世界坐标系的某个点上；另一种是“增量定位”，通过输入和方向上的偏移量，让轮廓相对于当前位置进行漂移。参考点始终是第一单元的起点，这保证了移动的可预测性。

旋转轮廓则更具几何美感。输入一个正的角度值，轮廓会围绕基准点逆时针旋转。这不仅仅是视觉上的旋转，更是对加工时工件装夹角度的精确模拟。如果我们将坐标系视为一个固定的舞台，旋转轮廓就是让舞者在舞台上调整自己的朝向。

镜像轮廓则是一种对称思维的体现。无论是水平镜像还是垂直镜像，它都能快速生成一个左右手般的对称形状。值得注意的是，镜像功能并不复制，而是直接反转。这意味着我们可以用它来快速生成左旋刀与右旋刀的轮廓，而无需重新绘制。

连接的艺术：平面与圆弧的插入逻辑

在轮廓编辑中，最考验逻辑思维的莫过于“插入平面”和“插入圆弧”功能。它们解决的是同一个问题：如何优雅地连接两个分离或相邻的单元？

插入平面，表面上是添加一段直线，实则是一种“修整”手段。文档中提供了一个极具启发性的案例：当图纸上存在一条未连接到轮廓上的“辅助线”（比如标注了最终直径的尺寸线）时，我们可以通过创建一个“长度为0的平面”将其与主轮廓连接。长度为0的平面在几何上退化为一个点，但在逻辑上，它成功地将一个“游离”的元素“绑定”到了主轮廓上，使其成为形状定义的一部分。这种技巧，将抽象的辅助尺寸转化为了实实在在的几何约束。

插入圆弧的逻辑与之类似，但更侧重于相切关系的处理。在两个相邻单元之间插入一段圆弧，本质上是创建一段倒角或圆角。Shift键的多选功能，让用户能精准地告诉软件：“在这两个元素之间，我需要一段半径为的圆弧平滑过渡。” 软件会根据所选单元自动计算相切的可能性，这正是CAM编程的魅力所在——它让计算机去处理复杂的几何关系，而人只需要赋予意图。

测量：数字世界的“游标卡尺”

如果说绘图是创造，那么测量就是验证。轮廓编辑器中的测量工具集，将屏幕变成了一个高精度的数字测量室。

测量线段功能将鼠标变为十字光标。点击两点，系统不仅会显示两点间的直线距离，还会显示这条连线与垂直轴（Y轴）的夹角。这个角度在磨削工艺中至关重要，它可能对应着刀具的后角或前角。

测量圆功能则更为精妙。通过选取圆上的三个点，软件能瞬间计算出圆心坐标、和半径。这相当于一种“逆向工程”，当我们面对一个由多段圆弧组成的复杂轮廓时，可以用它来反向推导设计者的原始意图，验证某段圆弧是否真的与相邻线段相切。

缩放、缩小、全屏显示 构成了导航的三位一体。缩放区域可以无限大，但文档也给出了一个温暖的警告：“有可能在激活缩放功能后无法使用其它测量线段。” 这提醒我们，过度的局部放大会让人“只见树木，不见森林”，适时地按一下O键进行全屏显示，才能把握轮廓的整体走势。

而显示标尺、十字交叉线、坐标格，则是在绘制区建立了一套坐标系参考系。标尺单位会随缩放自动变化，这就像给地图添加了比例尺，让用户在任何细节层面都能感知尺寸的量级。坐标格的存在，则是为了让视觉对齐有据可依。

插入图元：构建轮廓的原子操作

插入线段和插入圆弧窗口，是轮廓编辑器的“原子制造间”。在这里，每一个几何元素都被精确地定义。

定义线段终点的方式有三种：

X, Y坐标：这是一种绝对思维，直接给出终点在坐标系中的位置。
X, Y上的长度：这是一种增量思维，告诉软件在X轴和Y轴上分别走多少。
长度 + 角度：这是一种极坐标思维，通过斜边的长度和与X轴的夹角来确定终点。

这三种方式在数学上是等价的，但在工程思维上却对应着不同的场景。例如，绘制一条水平线时，“Y上的长度”设为0最为直观；而绘制一条与已知直线成30°的线时，“长度+角度”则显得无可替代。

对于定义圆弧，复杂性则更上一层楼。除了起点和终点，我们还必须定义半径和方向（顺时针或逆时针）。NUMROTOplus提供了“半径+线段长度”（弧长）和“半径+角度”（圆心角）两种模式。这里的“线段长度”在数学上对应着弧长（其中为弧度制的圆心角）。这种设置，让熟悉不同参数习惯的工程师都能快速上手。
