用Excel轻松绘制:时间轴图
图文撰写 |Janeey Wang
上次我们做出了具有立体效果的散点图，那么其实散点图还有很多其他的功能，像上面的时间轴图，其实可以由散点图转化而来。
说到时间轴图，很多同学会直接想到用PPT、AI、word等来画，那今天小编就带大家尝试用Excel来制作时间轴图吧。
软件：Excel 2019
图文教程

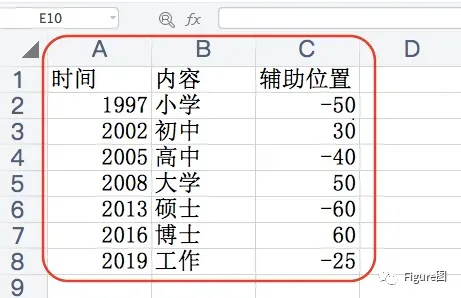

1. 打开Excel表格，新建并输入数据，如下所示，其中除了时间和事件两列之外，需要增加一列辅助列，其中的数值在100到-100之间，代表X轴的位置，可以根据自己的喜好填写位置。

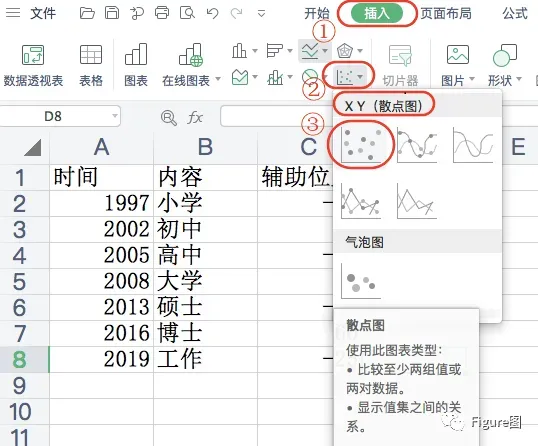

2.选中空白单元格，点击“插入”→“XY（散点图）”→“散点图”，插入空白图表。
3. 插入后默认的散点图如下所示。
4.然后我们通过菜单栏的“选择数据”修改插入的散点图的内容。
5. 在弹出的“编辑数据源”对话框，增加“+”系列。

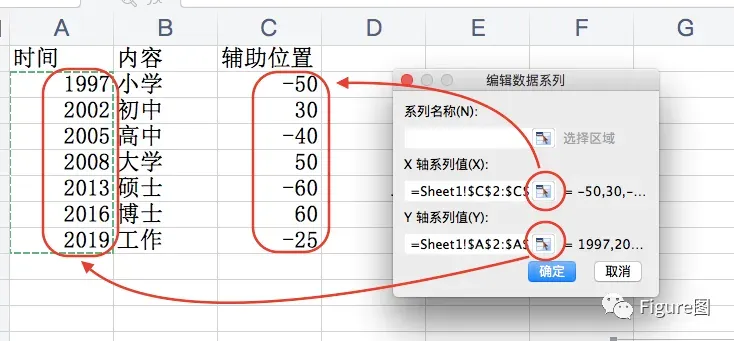

6. 进一步弹出的“编辑数据系列”对话框中按图示操作：
7.选择相应数据后“数据源”对话框如下所示：
8.这样编辑后空白的散点图就变成有相关内容了。

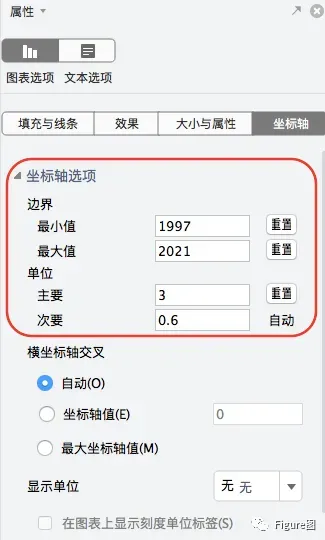

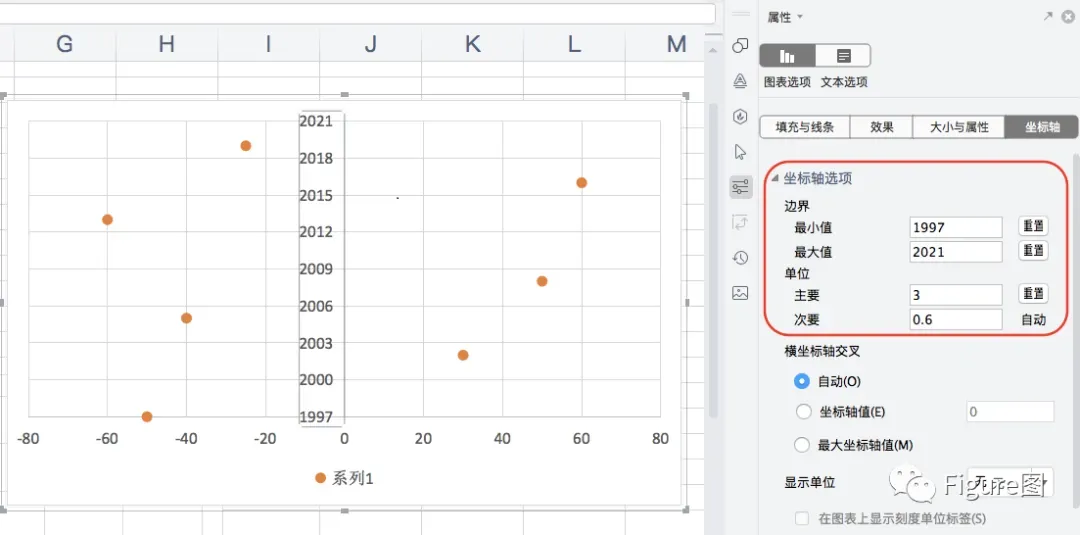

9.根据实际修改坐标轴数据和格式

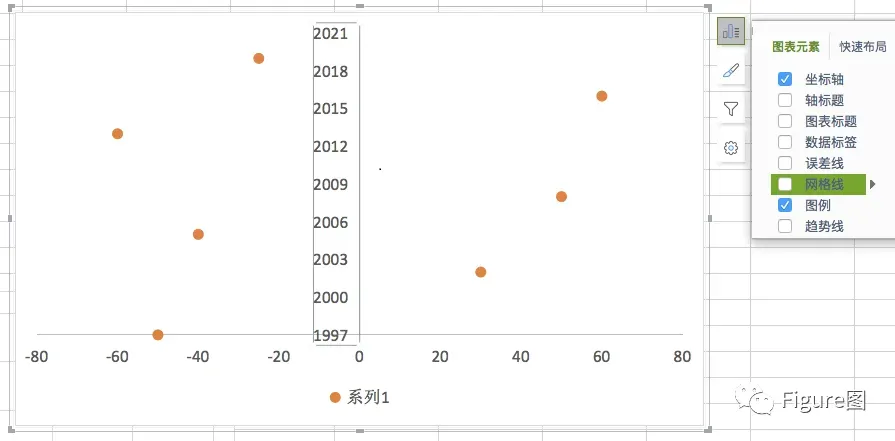

10. 去除网格线。

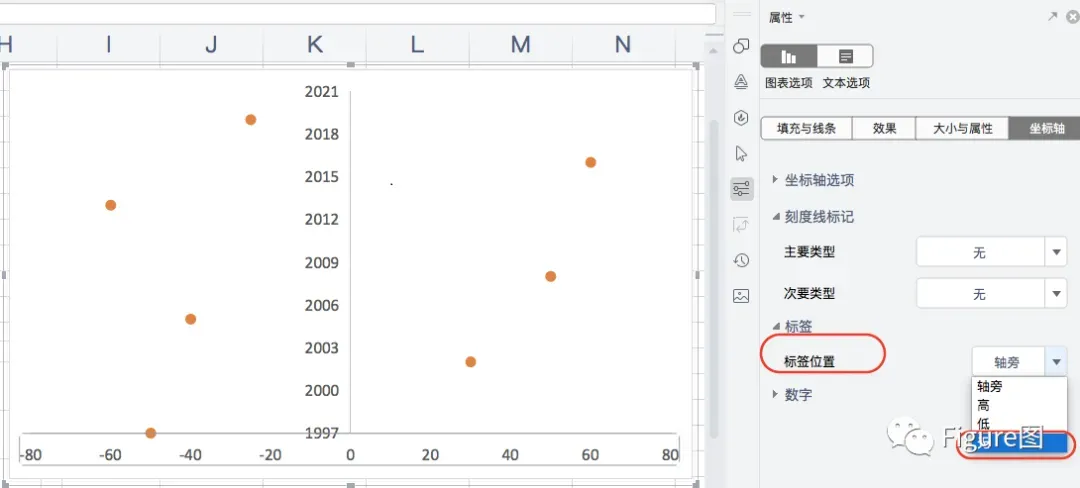

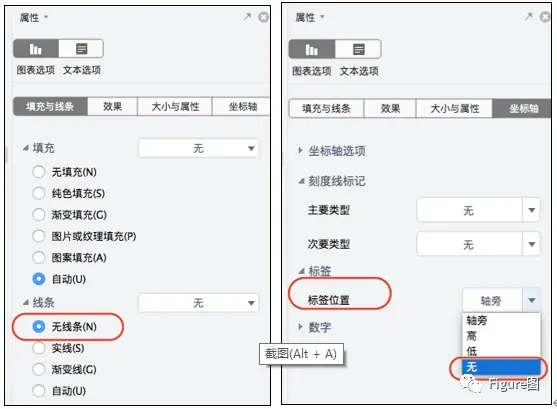

11. X轴选择“无线条”及“标签位置”为“无”。

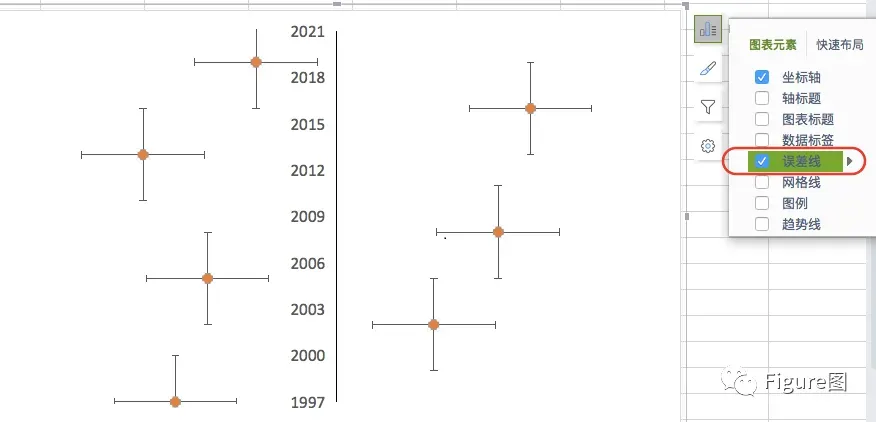

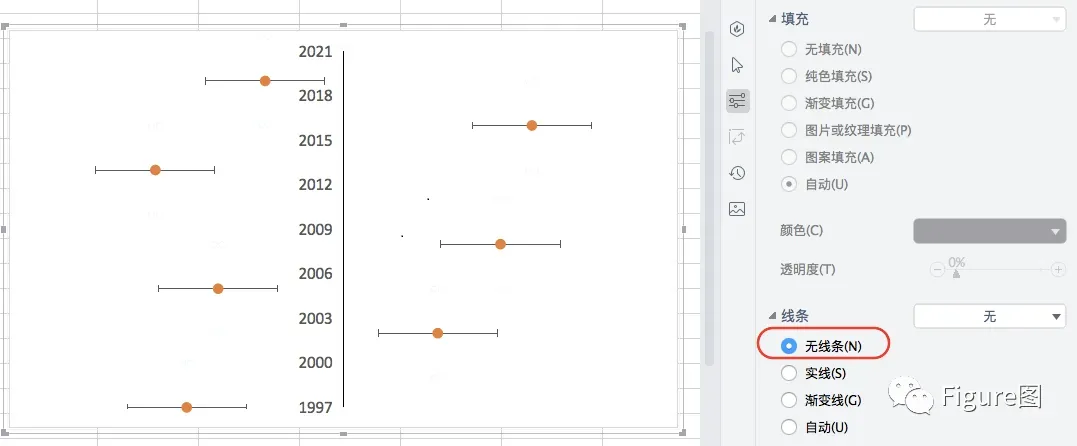

12. 添加误差线，默认的误差线为十字线，先选中垂直的误差线，改为“无线条”。

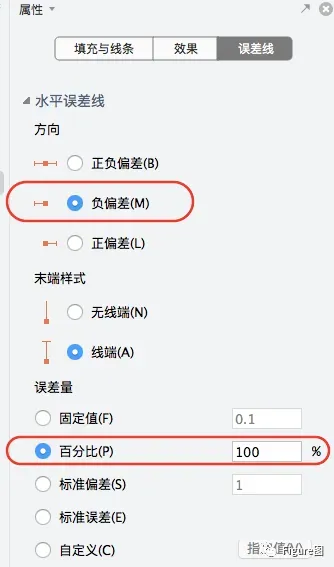

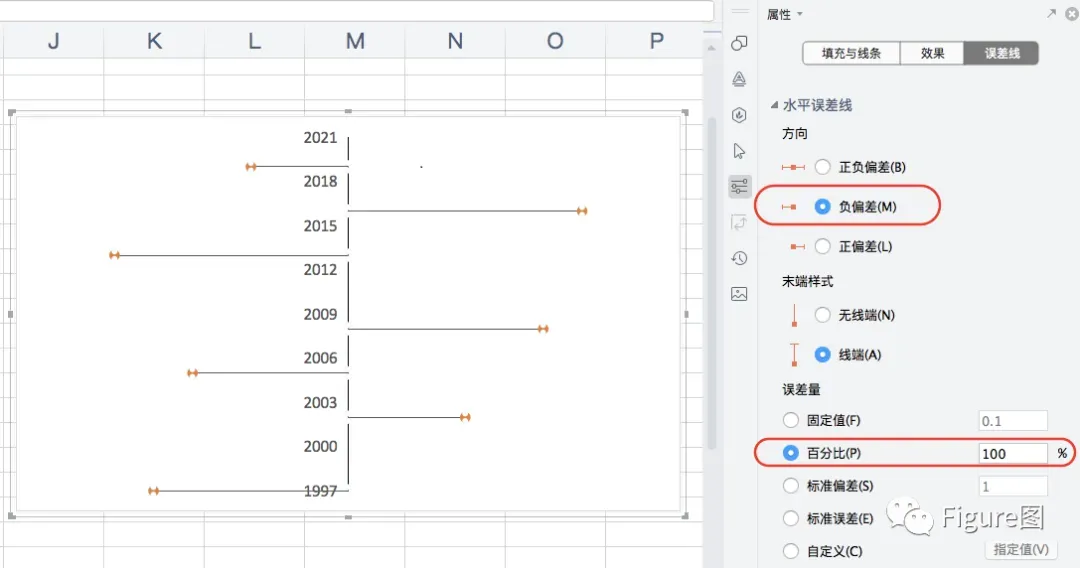

13.水平的误差线改为“负偏差”，同时百分比为“100”。
14. 这样基本的时间轴图就出来啦。
15. 随后可以调整散点标记的效果及时间轴图的背景等。

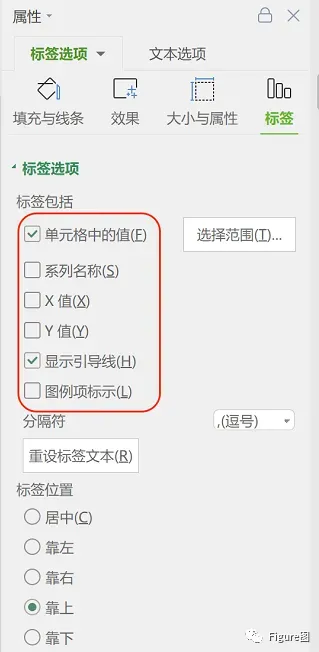

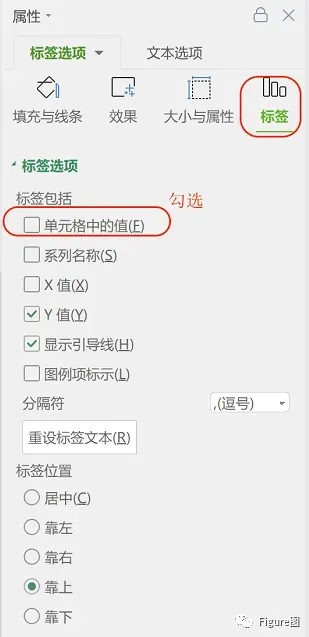

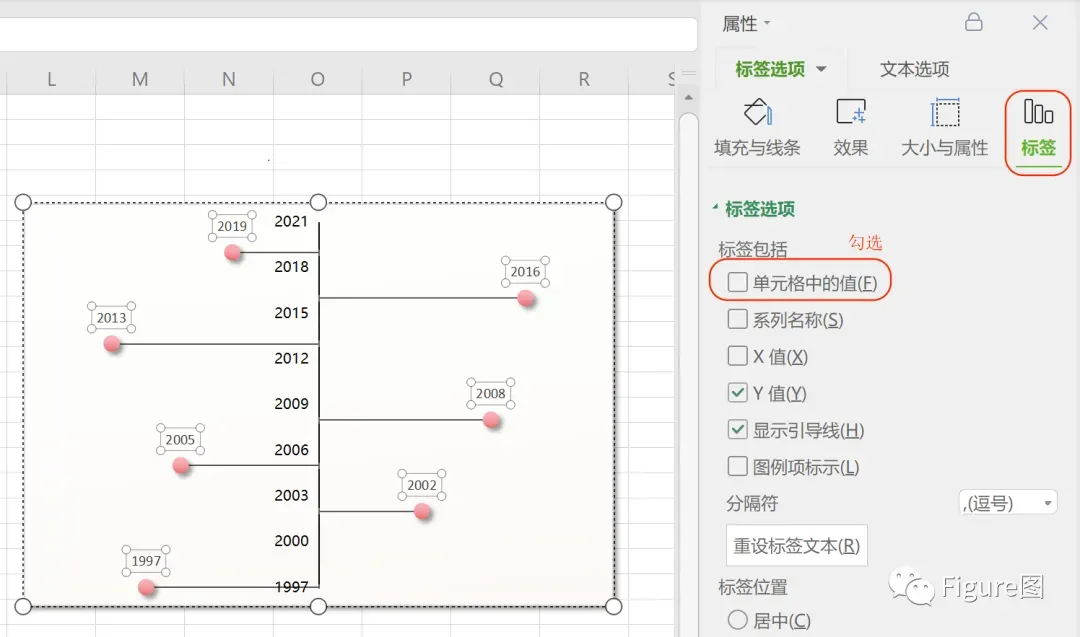

16. 同样先将标记点增加“数据标签”，然后选中数据标签，勾选“标签选项”中的“单元格中的值”。

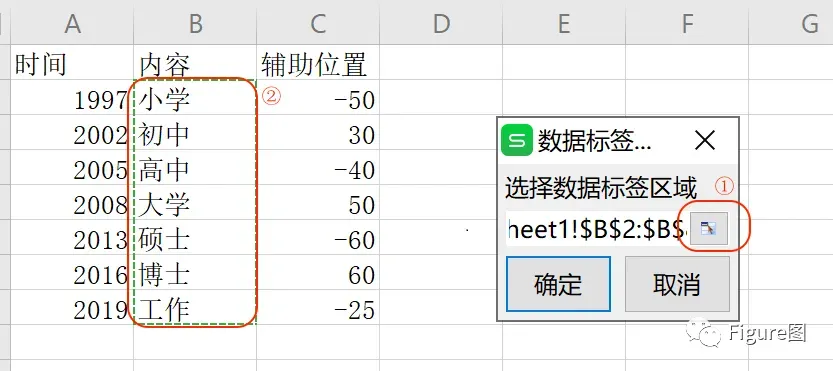

17. 在弹出的“数据标签”对话框中，按图示顺序选择相应的内容。

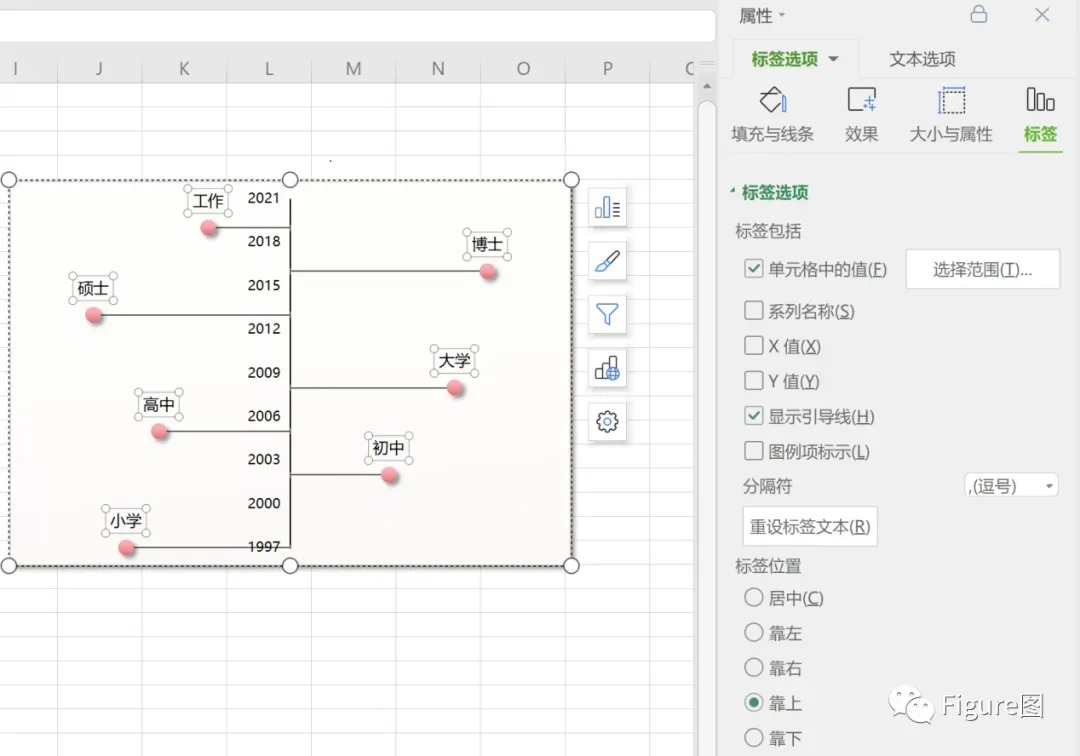

18. 这样每个标签就变成了具体的事件内容。
19. 可以继续每个调整标签的具体位置：”靠左“或者”靠右“。

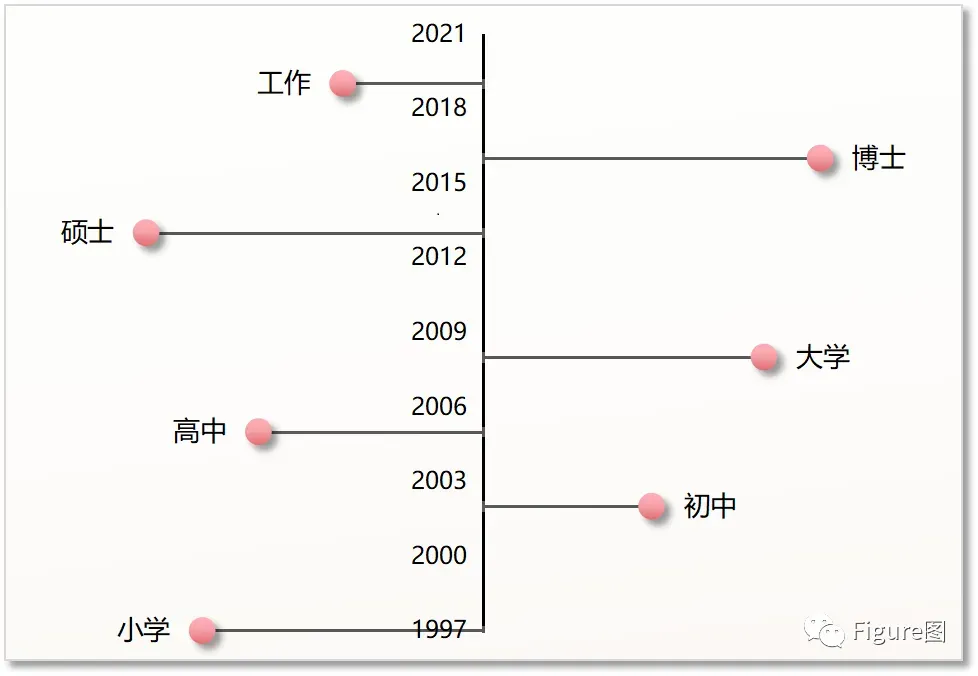

这样时间轴图就完成啦，是不是挺方便的，学会的小伙伴以后在需要时可以试试。
