dwg批量转shp工具

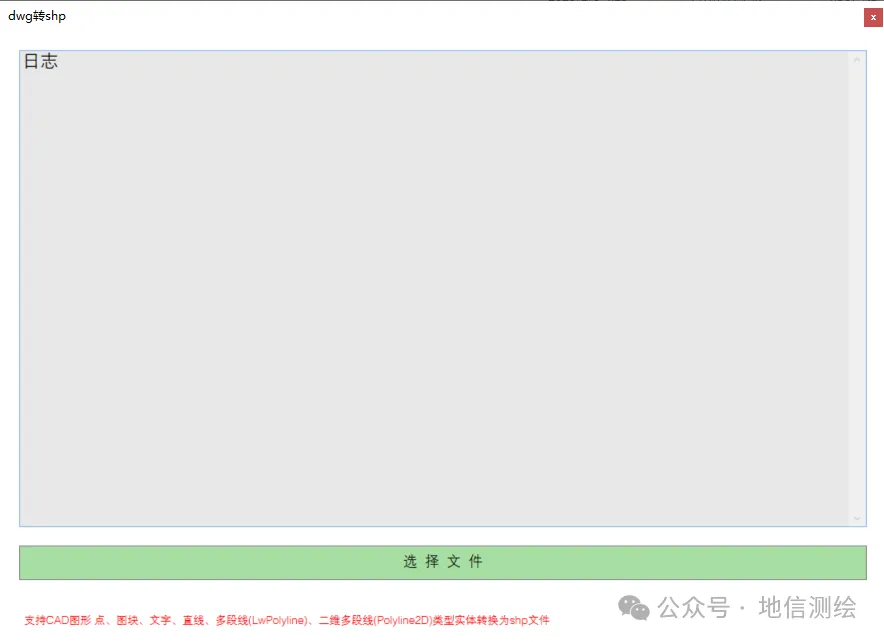

运行转换工具
选择文件

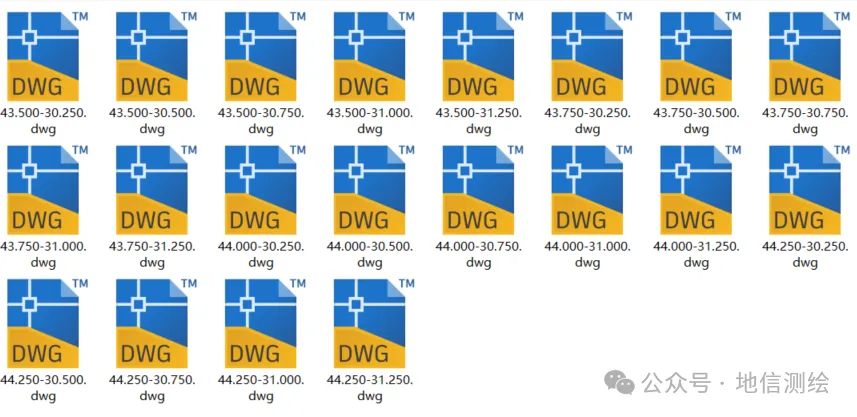

点击选择文件，选择需要批量转换的dwg文件；工具支持选择多个文件。
数据转换
选择文件完成之后即可实现自动转换，工具并记录转换日志。

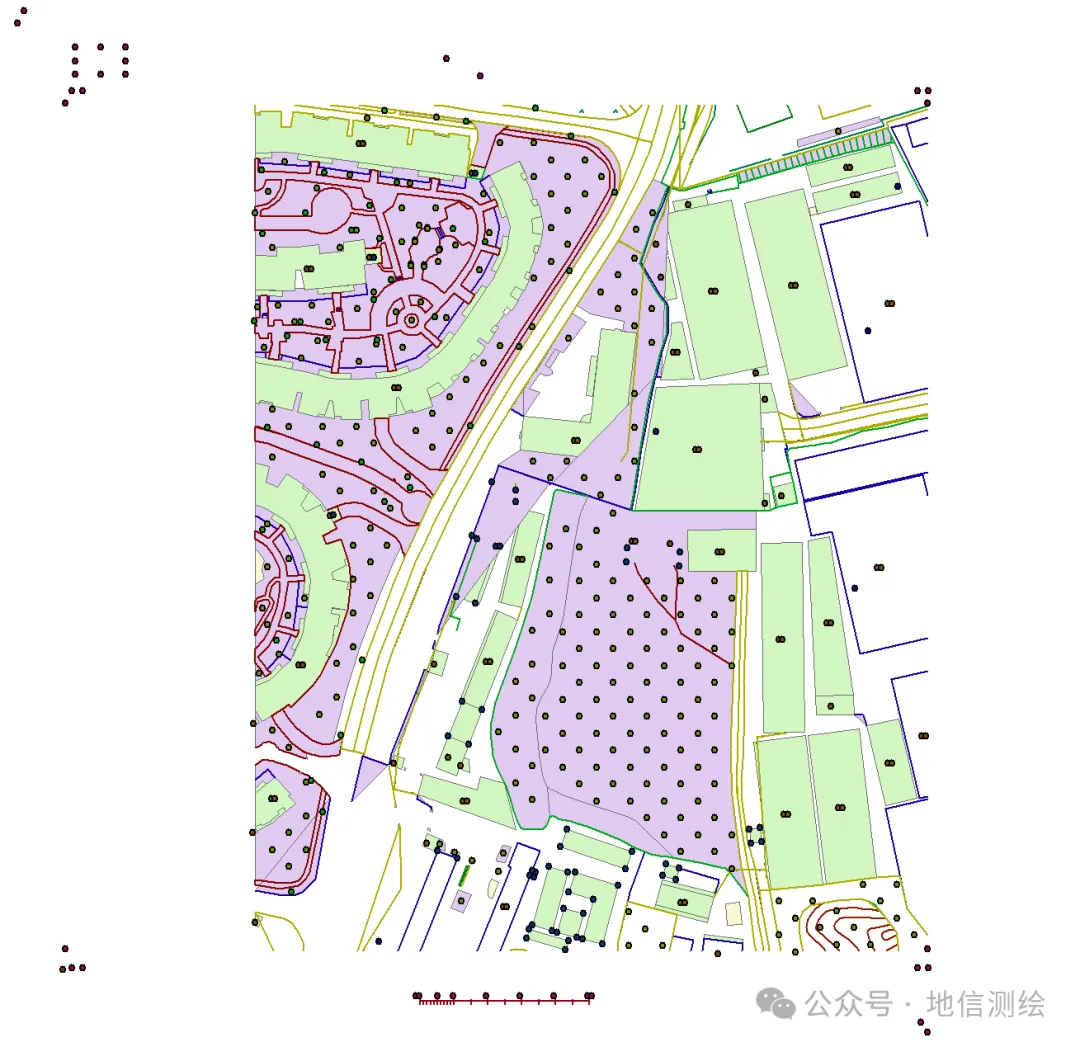

转换后成果

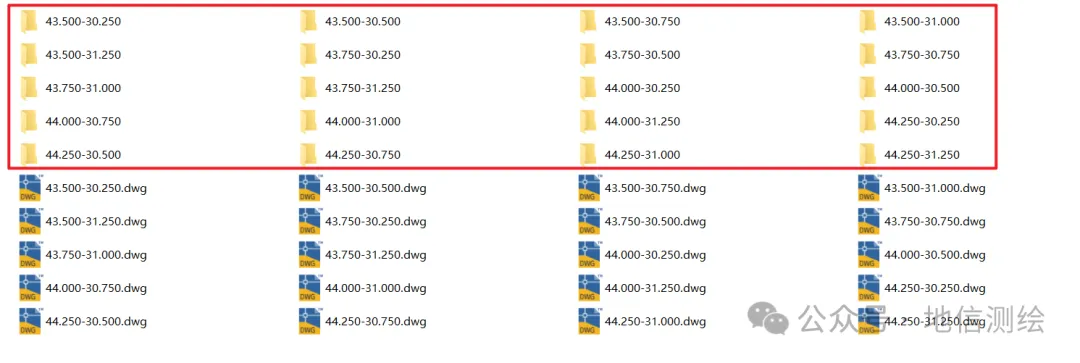

根据转换之前dwg文件名创建文件夹存放shp文件。

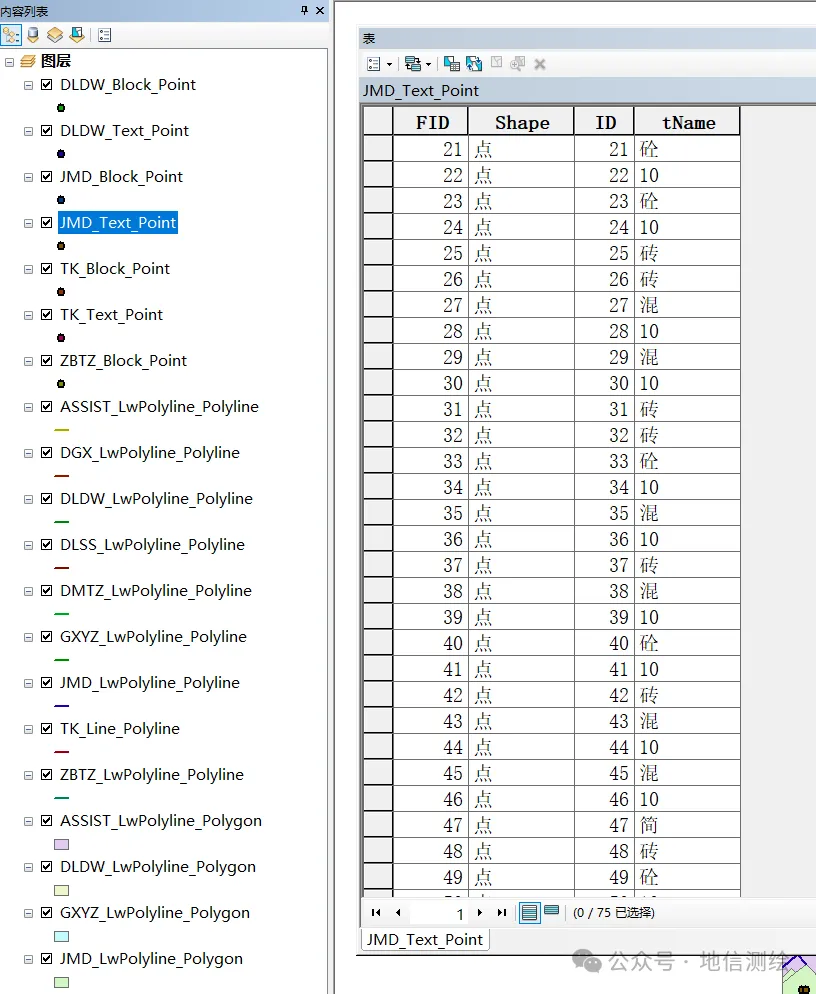

如果dwg里面是文字类型、转换后shp文件是点类型，并在属性表中记录文字内容。

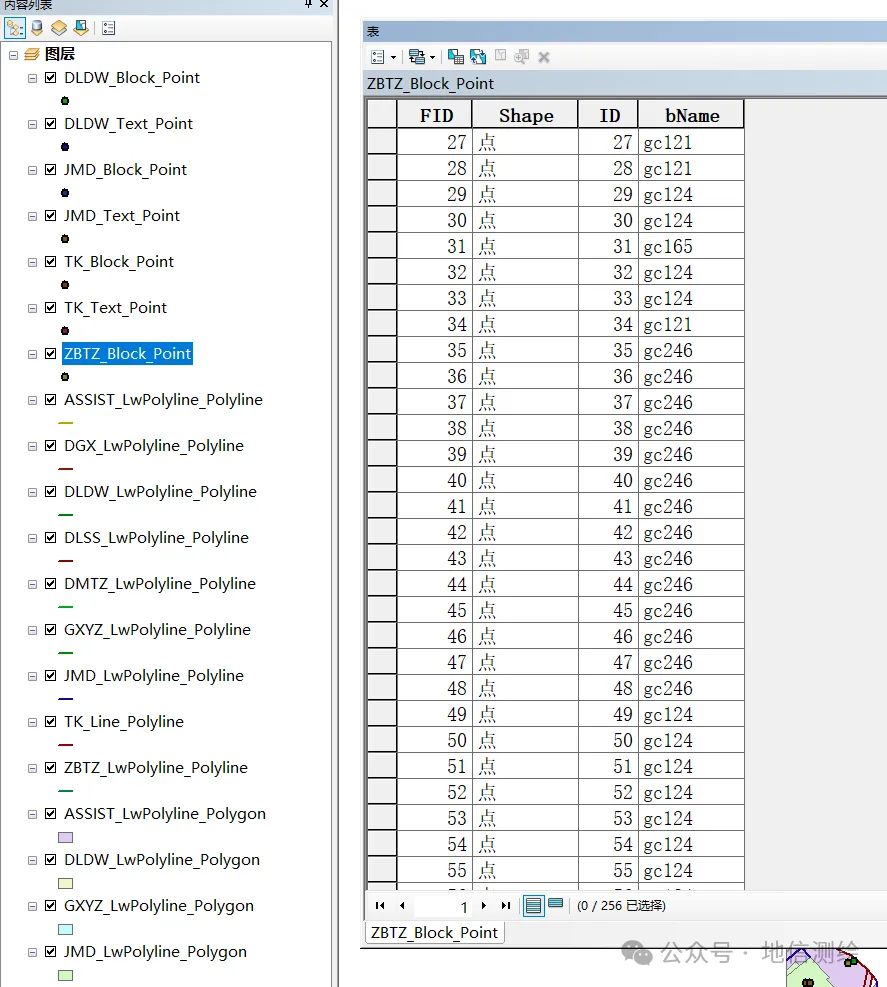

如果dwg里面是图块类型、转换后shp文件是点类型，并在属性表中记录图块名字。
|
转换前dwg实体类型 |
|
|
点（Point） |
点（Point） |
|
图块（Block） |
点（Point）（图块名写入属性） |
|
文字（Text） |
点（Point）（文字内容写入属性） |
|
直线（Line） |
线（Polyline） |
|
不闭合多段线（轻量线LwPolyline） |
线（Polyline） |
|
不闭合二维多段线（Polyline2D） |
线（Polyline） |
|
闭合多段线（轻量线LwPolyline） |
面（Polygon） |
|
闭合二维多段线（Polyline2D） |
面（Polygon） |
