超Free的CAD平面分图插件!
感谢阅读！敬请点赞、分享、推荐！
CAD平面分图，超Free！
1 功能简介
1、极速将模型平面图创建布局视口。
2、线形分图可自动布置，100%适合公路、市政等带状项目。
3、自动填写图名、图号、页码等内容。
4、最重要的是：本次分享的是免费的！
5、插件支持AutoCAD 2015 ~ 2024。
2 插件加载
1、CAD命令栏输入netload，加载dll文件。
2、输入PMFT或者AUTO_LAYOUT打开插件面板即可使用。
3 使用方法

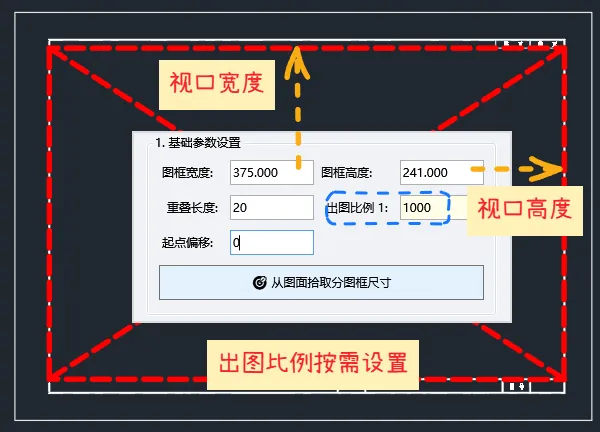

1、设置视口参数：从图框点取or手动输入👇

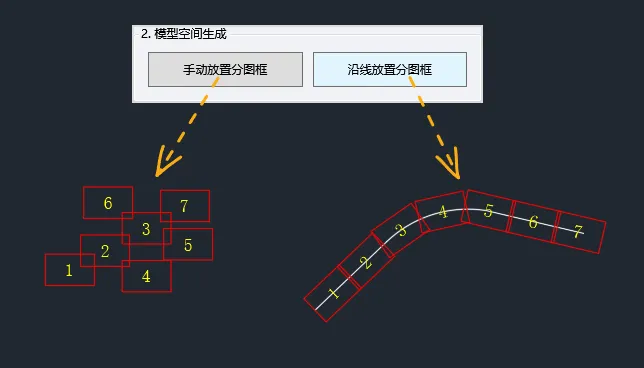

2、模型内布置分幅
手动方式适合面状图纸，如城镇排水图
沿线方式适合带状图纸，如道路平面图
沿线布置时，选择的为多段线pline。
3、生成视口

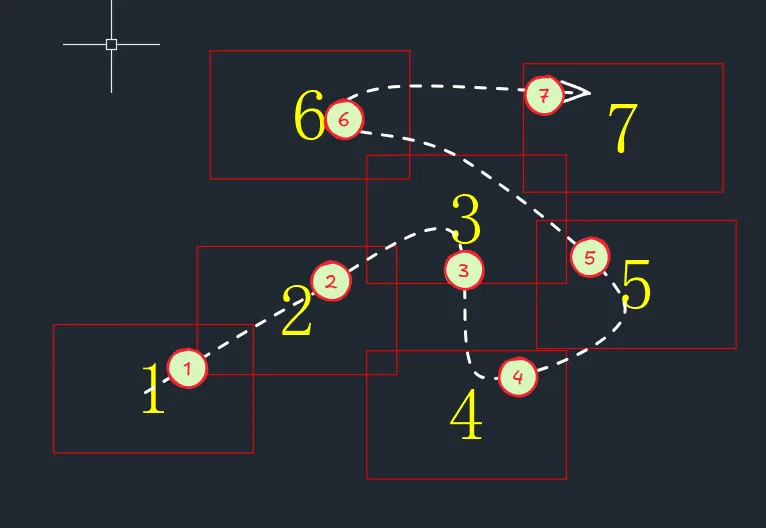

点击一键生成视口，视口排序根据黄色字体序号1、2、3…可以手动更改数字，自动生成的视口在布局FTBJ内。
每次生成时软件会删除该布局并重新生成，因此建议布置完成后将该布局重命名，避免被删。
4、布局内套图框

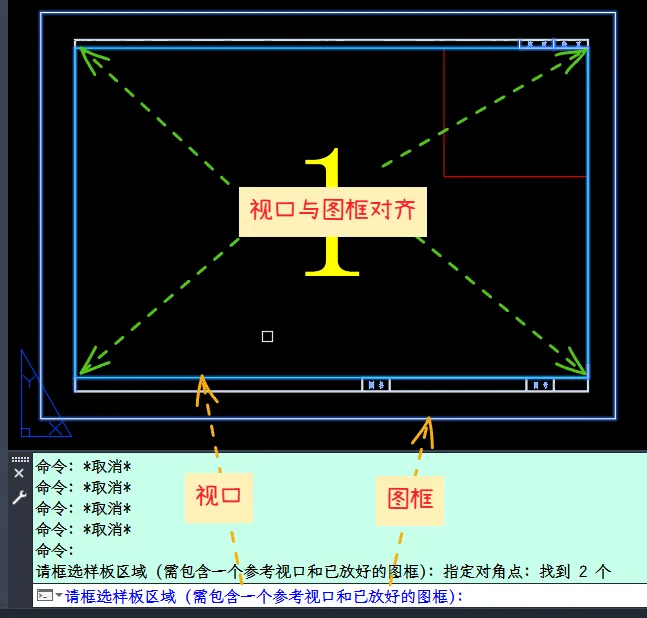

将图框与视口线对齐，点击批量套图框，注意命令栏提示，框选一个视口线和对应图框后右键或者回车👇

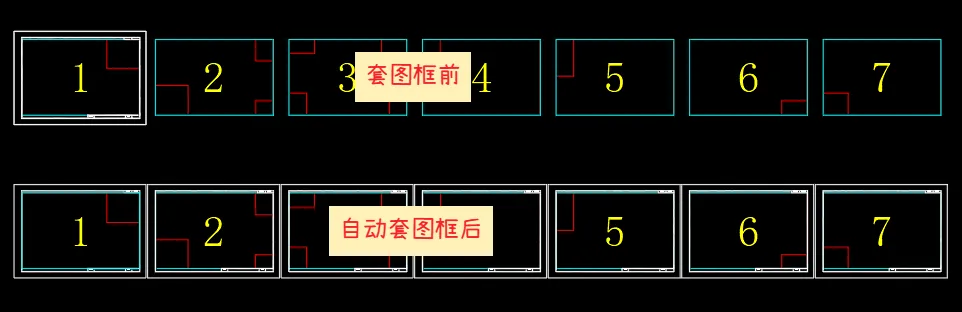

效果如下👇
5、批量填写图签信息

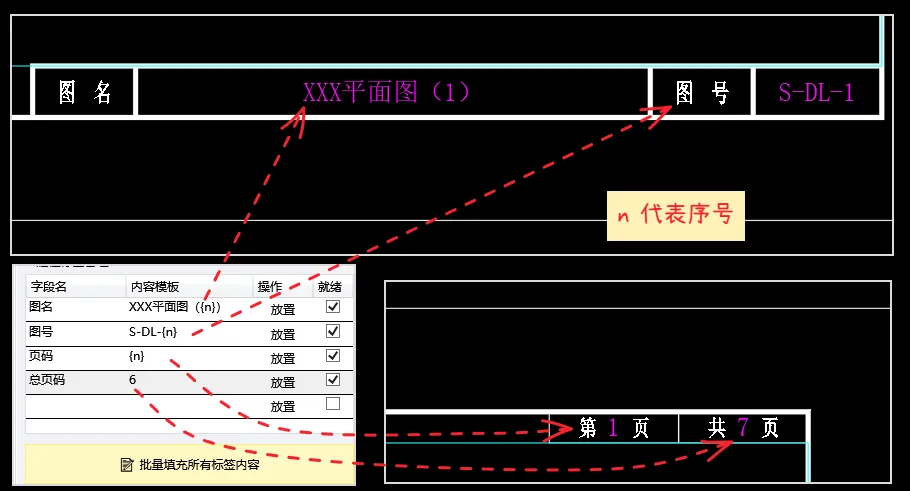

不要多次点击填充内容，会重复，该功能不删除已生成的图签信息。
4 本期资源
CAD插件：自动分图助手。
度盘链接：
https://pan.baidu.com/s/1cGFw7t9DNXZSS4ulIj6m2w
夸盘链接：
https://pan.quark.cn/s/4c46f8336364
【提取码获取方式】：分享本文，并文章下留言自动分图助手
如有更新，联系原作者，与本号无关！
