应用简介

画工程图的兄弟应该都有同感：用AutoCAD出图本身不费劲，但后期算材料、搞明细栏这些重复劳动，能占到出工期的五分之一，纯纯的体力活，没啥技术含量还浪费时间。

acadkit（爱凯特cad制图插件）就是来干这个的。它基于vba运行，装完之后能帮你把这些琐事自动化掉，内置一堆小工具，制图效率能拉起来。

当然，真要彻底解放，最理想的办法是扔掉AutoCAD，投奔solidwork或Inventor这类3d设计软件，这也是大势所趋。但问题是，有些单位、有些老项目就是离不开AutoCAD，想升级也升不了。那acadkit就是给这些没法转战3d的同仁准备的，继续在CAD里画图，但至少不用再手算材料了。

功能特色

安装教程

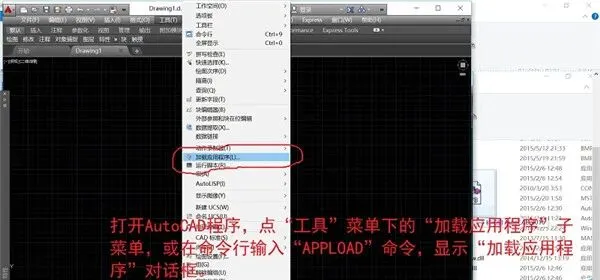

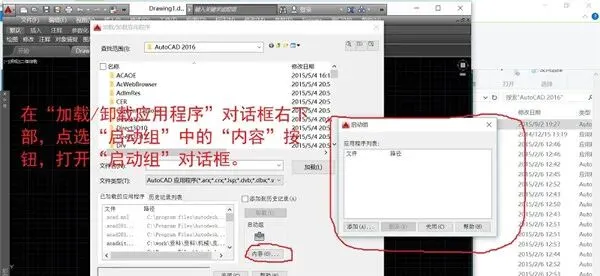

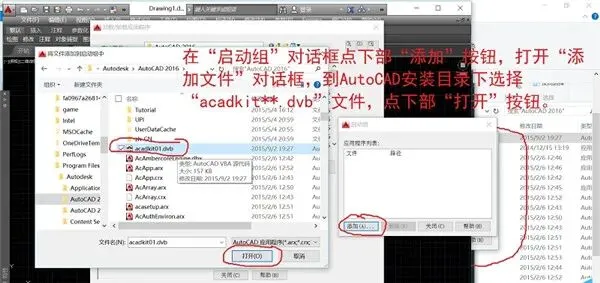

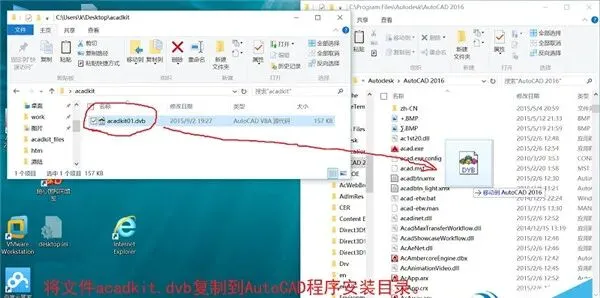

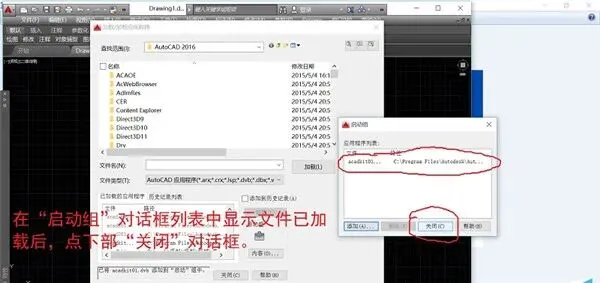

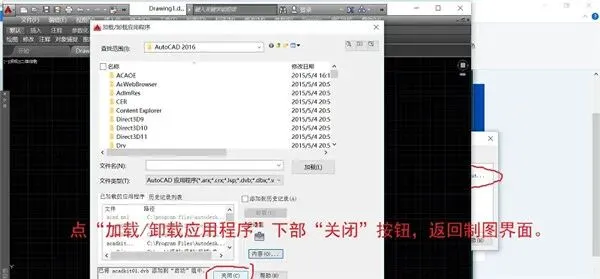

先把acadkit文件复制到AutoCAD安装目录，再打开AutoCAD，通过“工具—加载应用程序”或命令行输入APPLOAD打开对应对话框，接着在启动组里添加acadkit**.dvb文件并完成加载关闭对话框。

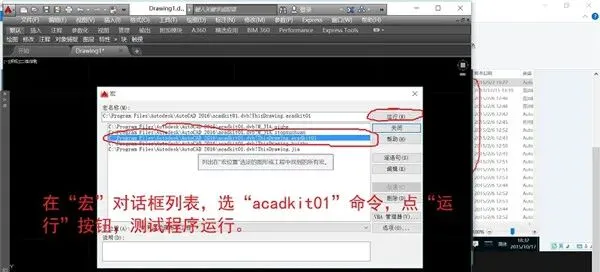

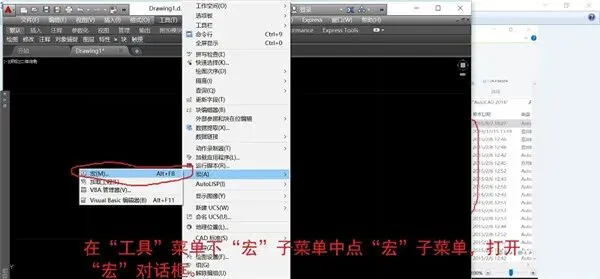

加载完成后，在“工具—宏”里打开宏对话框，选择acadkit01命令并运行即可测试程序是否正常；若提示VBA未安装，可查看重点问题解答里的对应解决方法。

注意事项

跑这个程序之前有个前置条件：CAD必须装了VBA。可以把它理解成和Lisp差不多的一种内嵌解释程序，不懂的可以搜一下。

需要注意的是，低版本的CAD默认自带VBA，直接就能用。但高版本的CAD不再附带了，需要自己单独下载安装。

相关问题

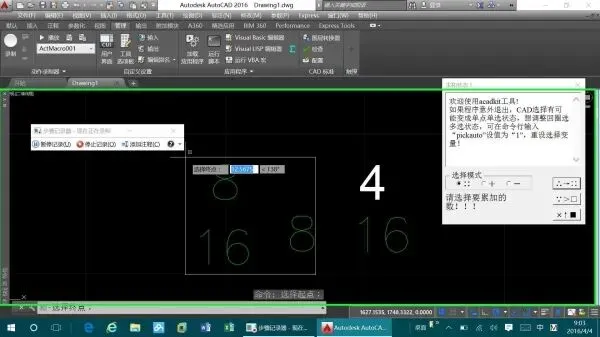

使用acadkit工具时，如果程序未正常退出，特别是在求和功能里选择把计算结果替换图中某个数时强制取消，会出现选择对象异常：圈选变成点选，只能单选。

解决办法很简单，在命令行输入 pickauto 并将值设为 1，重设选择变量即可恢复正常框选功能。
