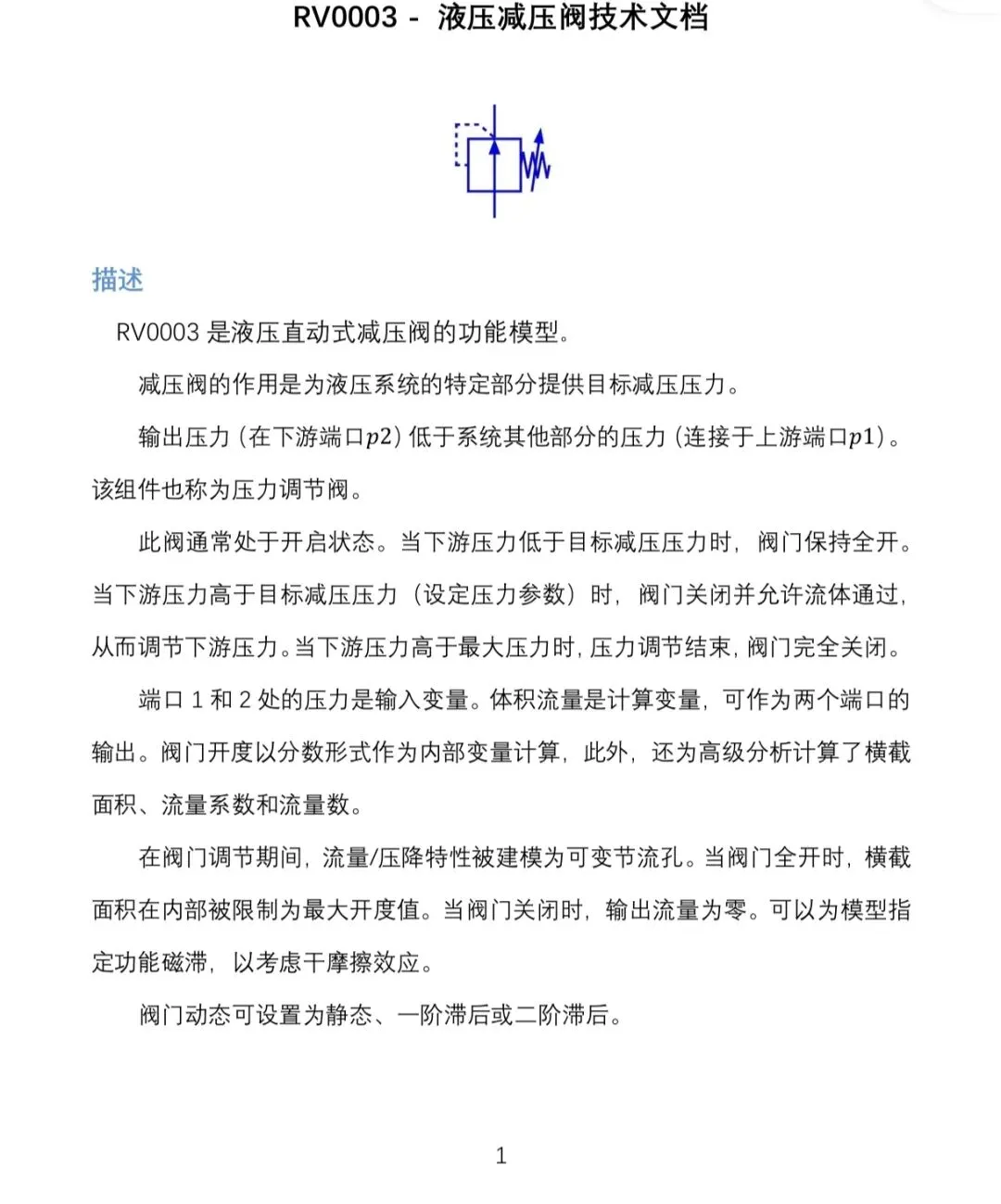

RV0003 – 液压减压阀技术文档

描述
RV0003是液压直动式减压阀的功能模型。
减压阀的作用是为液压系统的特定部分提供目标减压压力。
输出压力（在下游端口）低于系统其他部分的压力（连接于上游端口）。该组件也称为压力调节阀。
此阀通常处于开启状态。当下游压力低于目标减压压力时，阀门保持全开。当下游压力高于目标减压压力（设定压力参数）时，阀门关闭并允许流体通过，从而调节下游压力。当下游压力高于最大压力时，压力调节结束，阀门完全关闭。
端口1和2处的压力是输入变量。体积流量是计算变量，可作为两个端口的输出。阀门开度以分数形式作为内部变量计算，此外，还为高级分析计算了横截面积、流量系数和流量数。

pdf学习文档，仅供交流、学习使用。
