一块板件，上面有两个孔：右侧：标准圆柱孔；左侧：四分之一圆柱孔（复杂曲面），设计要求两个孔都相对于基准系 A|B|C 定位，但它们的形状控制方式不同。
一、 右边圆孔：传统套路，稳扎稳打
基础控制：右侧圆形孔的位置由相对于基准 A|B|C 的位置度公差（T = 0.6 mm）进行约束。
规则约束：依据 Rule #1（包容原则），该孔的尺寸公差 ±0.1 mm 自动限定了其形状误差（如圆柱度）最大不得超过 0.2 mm。
精细控制：若设计人员认为 0.2 mm 的圆柱度仍过于宽松，可额外标注一个独立的圆柱度公差（T = 0.1 mm）以进一步收紧形状要求。
最终效果：该孔的整体位置可在直径 0.6 mm 的公差带内浮动，但其自身几何形态必须高度规整——圆度与直线度等综合误差不得超过 0.1 mm。
这种“位置与形状分离管控”的方法，在标准回转体（如圆孔、圆柱）上行之有效。然而，一旦面对左侧那个轮廓复杂、非对称的异形孔，这套逻辑就不再适用了。
二、 左边异形孔：ASME的“动态轮廓度”绝技

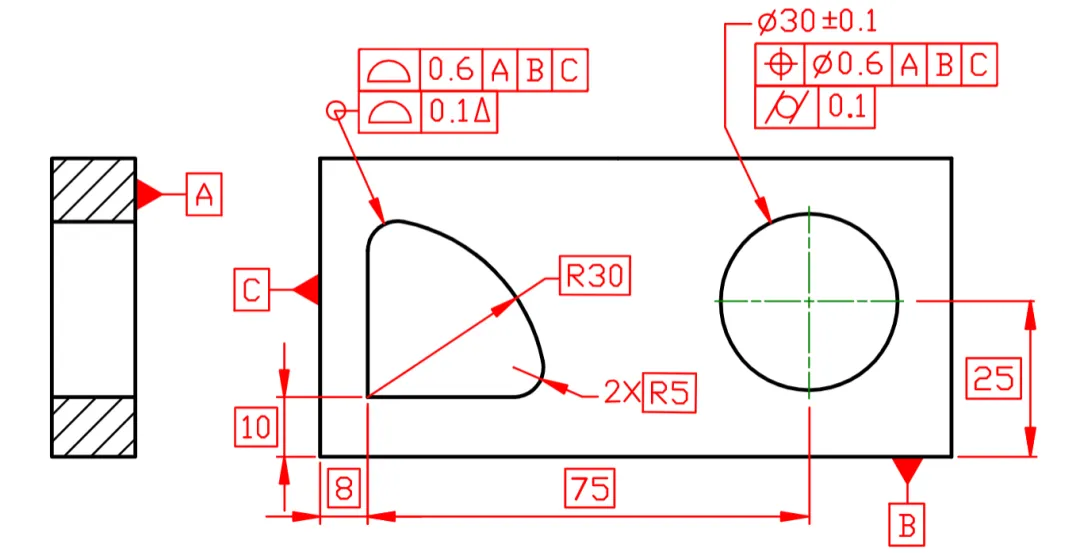

针对左侧的异形孔（由四分之一圆弧组合而成的非规则轮廓），ASME标准提出了动态轮廓度（Dynamic Surface Profile）这一创新解决方案。
传统轮廓度的局限性：
若仅标注一个相对于基准 A|B|C 的轮廓度公差 0.6 mm，则整个轮廓的形状与位置误差都被限制在同一个 0.6 mm 公差带内。若希望提升形状精度（例如控制在 0.1 mm），就不得不将整体轮廓度收紧至 0.1 mm。
后果：加工难度急剧上升——因为不仅要求轮廓自身非常精准，还强制其必须严格贴合基准体系的位置，几乎没有调整余地。
ASME的突破：引入修饰符 “Δ”
其核心逻辑是：允许该异形轮廓在整个 0.6 mm 的“大公差带”内自由平移和旋转，以寻找最佳拟合位置。
关键在于：无论最终如何定位，轮廓自身的几何形状误差必须被严格限制在 0.1 mm 以内。
形象比喻：这就像给异形孔穿上了一件高精度的“塑身衣”——衣服本身极其贴合身形（形状误差 ≤ 0.1 mm），但整件衣服可以在一个更大的活动空间（0.6 mm 公差带）内灵活移动。由此，形状控制与位置约束被彻底解耦，既保证了制造可行性，又实现了高精度的几何要求。

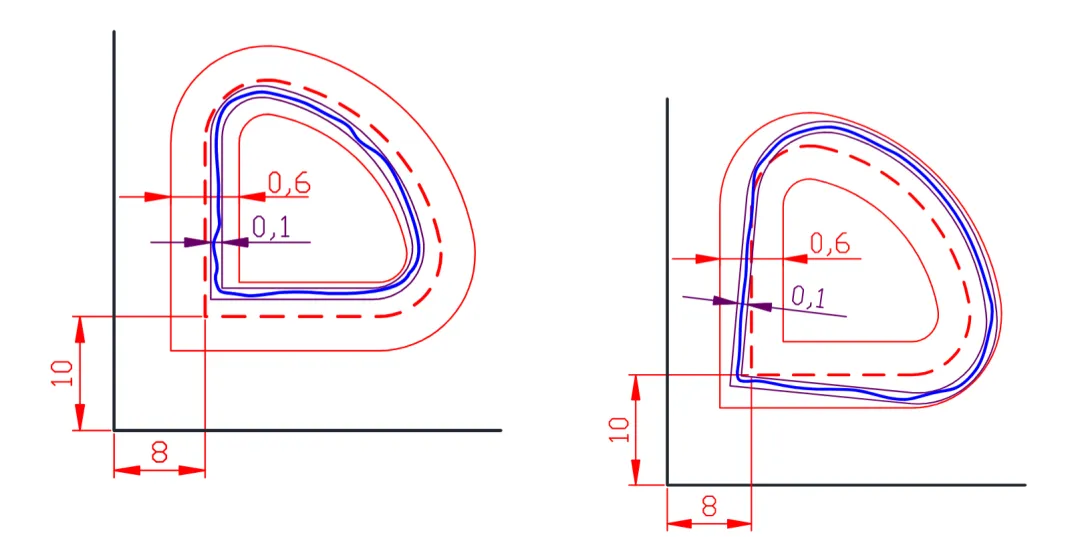

上图展示了两个动态公差带的示例，其公差带宽度较窄，T = 0.1 mm。这些动态公差带并非固定于某一位置，而是可以在一个更大的基准公差带（0.6 mm）范围内自由进行平移、旋转，甚至围绕理论轮廓进行均匀缩放。
这种动态公差理念的核心在于：在不收紧尺寸或位置公差的前提下，实现对表面几何形状的高精度控制，从而将形状要求与尺寸/定位要求有效解耦，提升制造灵活性与检测合理性。

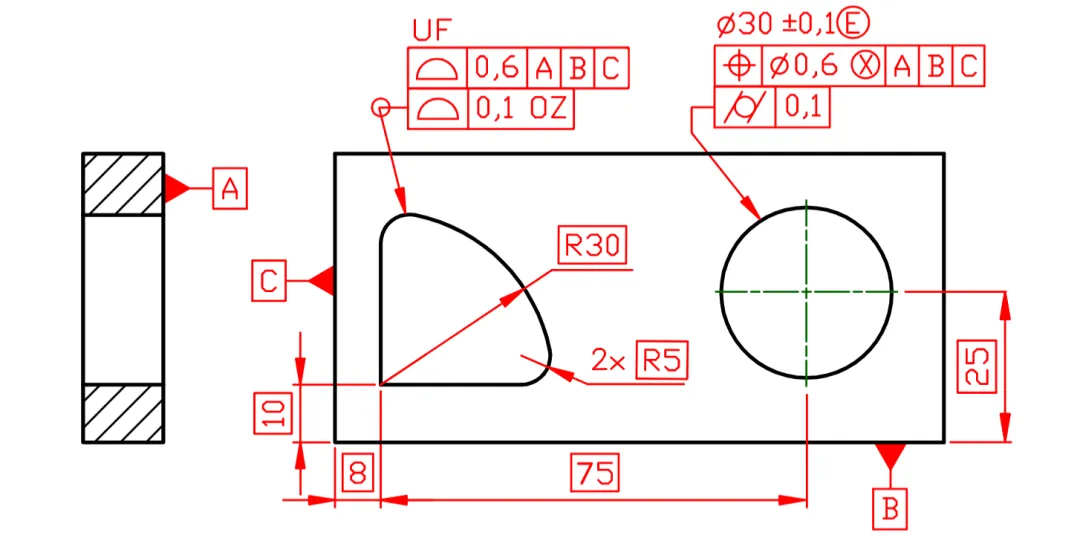

三、 ISO标准的等效：OZ与UF
四、 总结：
在GD&T设计中，动态轮廓度是一项极为关键却常被忽视的高阶技巧。其核心价值在于：无需压缩尺寸公差，即可显著提升形状精度。
工程师避坑建议：
- 复杂曲面：别再强行使用位置度，改用轮廓度配合修饰符（如Δ或OZ），往往能有效化解制造与检测难题。
- 非完整圆柱特征：当标准圆柱度无法适用时，动态轮廓度是理想的替代方案。
- 精密配合表面：若设计重点仅在于“几何形状必须精准”，而对绝对位置容忍一定偏差，这正是动态轮廓控制大显身手的场景。
技术要点对比：
- ASME体系：突出“动态”（Dynamic）特性，强调公差带可在允许范围内进行平移甚至缩放，以最优拟合实际要素。
- ISO体系：侧重“偏移”（Offset）概念，通过 OZ 修饰符赋予公差带相对于理论轮廓的整体自由度，实现类似效果。
两者路径不同，但目标一致——在保障功能的前提下，释放制造自由度，提升设计合理性与工艺可行性。
