Nature 子刊:一种可实现陶瓷4D打印的直接制造与设计方法

大家好，今天为大家解读一篇发表于《自然·通讯》（Nature Communications）的前沿研究论文：《基于水凝胶脱水的陶瓷直接4D打印》。该研究由南方科技大学与西安交通大学团队等合作完成，成功攻克了陶瓷4D打印的难题，为制造复杂三维陶瓷结构开辟了一条全新的、高效便捷的途径。

一、什么是陶瓷4D打印？为何如此困难？

4D打印，是在3D打印技术的基础上，引入了“时间”这一第四维度，使打印出的结构能够在特定环境刺激（如热、光、湿度、磁场等）下，自动变形为目标三维形状。直接4D打印 则更进一步，它允许打印的平面图案在环境刺激下直接演变成复杂3D几何体，无需额外编程步骤，是一种更简易、快速、经济的制造策略。

然而，陶瓷材料因其固有的脆性和高硬度，变形能力极弱。因此，实现陶瓷的4D打印一直是个巨大挑战，此前的报道也极为有限。传统方法要么依赖于烧结过程中各向异性的收缩，要么需要借助外力或模具对打印出的“生坯”进行辅助塑形，步骤复杂且难以精确控制复杂形状。

二、核心创新：水凝胶脱水驱动，一步成型

该研究团队提出了一种创新且高效的“直接4D打印”陶瓷制造与设计方法。其核心思想可以用下图来直观理解：

核心流程分为三步：

1. 多材料3D打印“夹层”结构：使用自主研发的、适用于数字光处理（DLP） 3D打印技术的光固化陶瓷弹性体浆料和丙烯酸水凝胶前驱体，打印出由水凝胶层和陶瓷弹性体层紧密粘合的平面层合板。

2. 脱水驱动变形：打印完成的平面层合板在室温下脱水。水凝胶在脱水过程中会发生高达65% 的显著体积收缩，同时模量增加40倍。这种巨大的、不均匀的收缩导致整个双层结构像双金属片一样发生弯曲，从而自动从二维平面折叠成预设的三维形状。

3. 脱脂与烧结：将变形后的三维结构进行高温处理。首先在氩气中脱脂，去除所有有机物（水凝胶和陶瓷弹性体中的聚合物），然后在空气中高温烧结。烧结过程使得氧化锆（ZrO₂）陶瓷颗粒致密化，最终得到纯净、坚硬的三维陶瓷部件。

三、如何精确设计？理论与模型的胜利

要让一张平面“折”出我们想要的立体形状，关键在于精确预测和控制其弯曲的曲率。研究团队为此建立了完整的理论和设计流程。

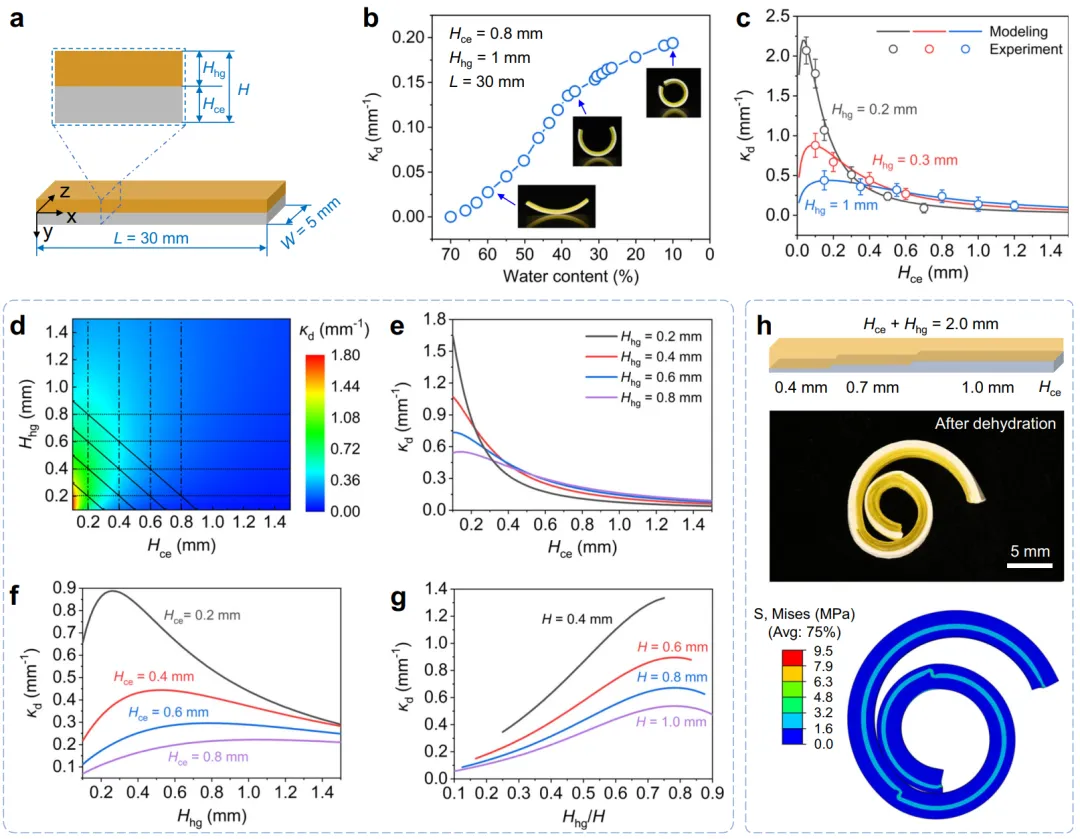

1. 建立脱水变形理论模型：

团队开发了一个基于相演化的唯象理论模型，来精确捕捉水凝胶脱水过程中体积收缩和模量增加的耦合效应。将此模型与欧拉-伯努利梁理论结合，他们成功创建了一个“设计图谱”，能够定量建立双层结构的几何参数（水凝胶厚度 Hhg、陶瓷弹性体厚度 Hce）与最终弯曲曲率κ之间的精确关系。实验验证表明，该模型预测与实验结果高度吻合。

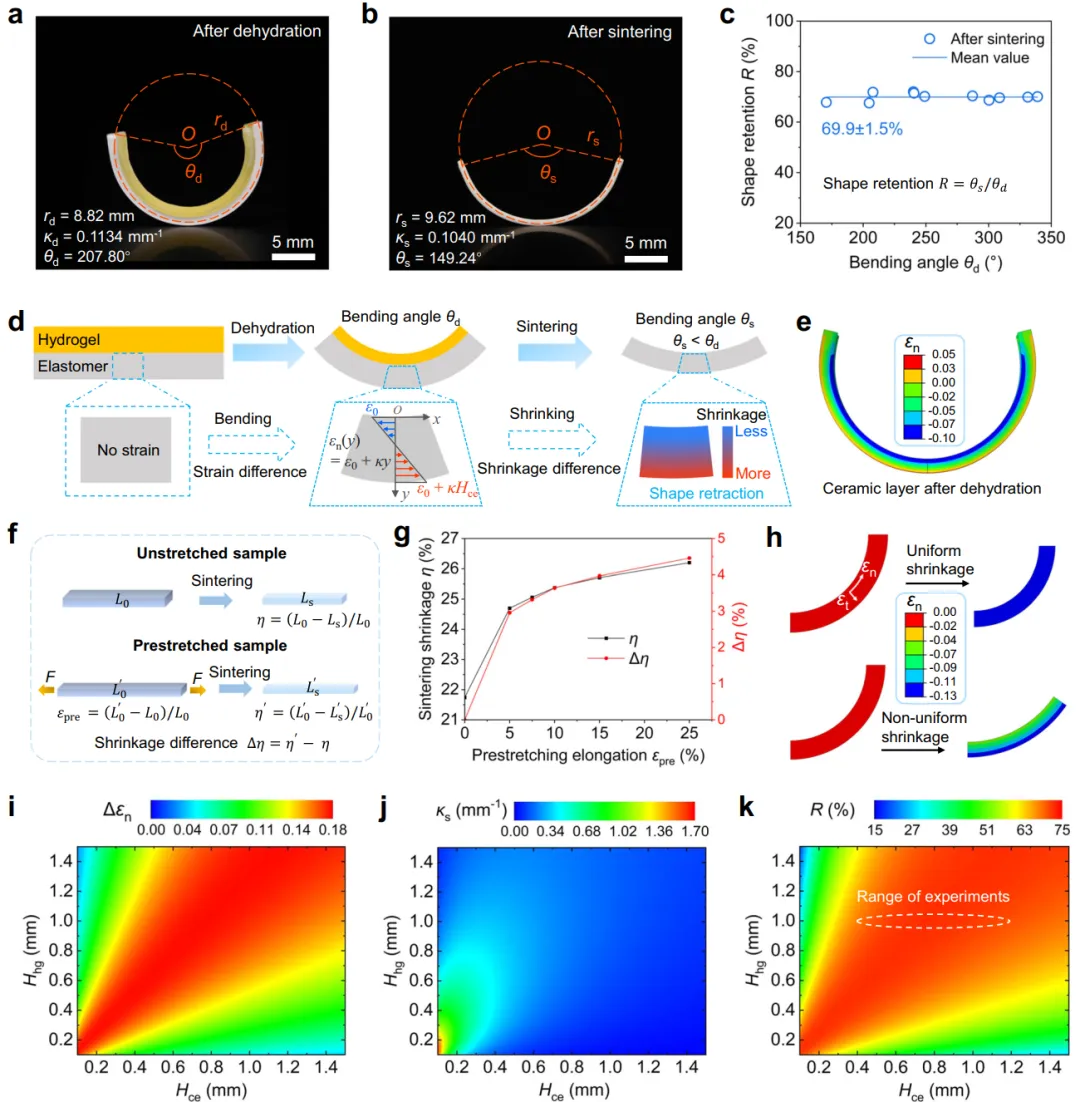

2. 应对烧结“回弹”现象：

研究发现，经过脱水和烧结后，最终陶瓷件的弯曲角度会比脱水后的聚合物结构有所收缩（回弹），形状保持率约为70%。通过实验和有限元模拟，他们揭示了这种“回弹”源于陶瓷层在厚度方向上不均匀的预应变所导致的不均匀收缩。

3. 修正设计图谱，构建逆向设计流程：

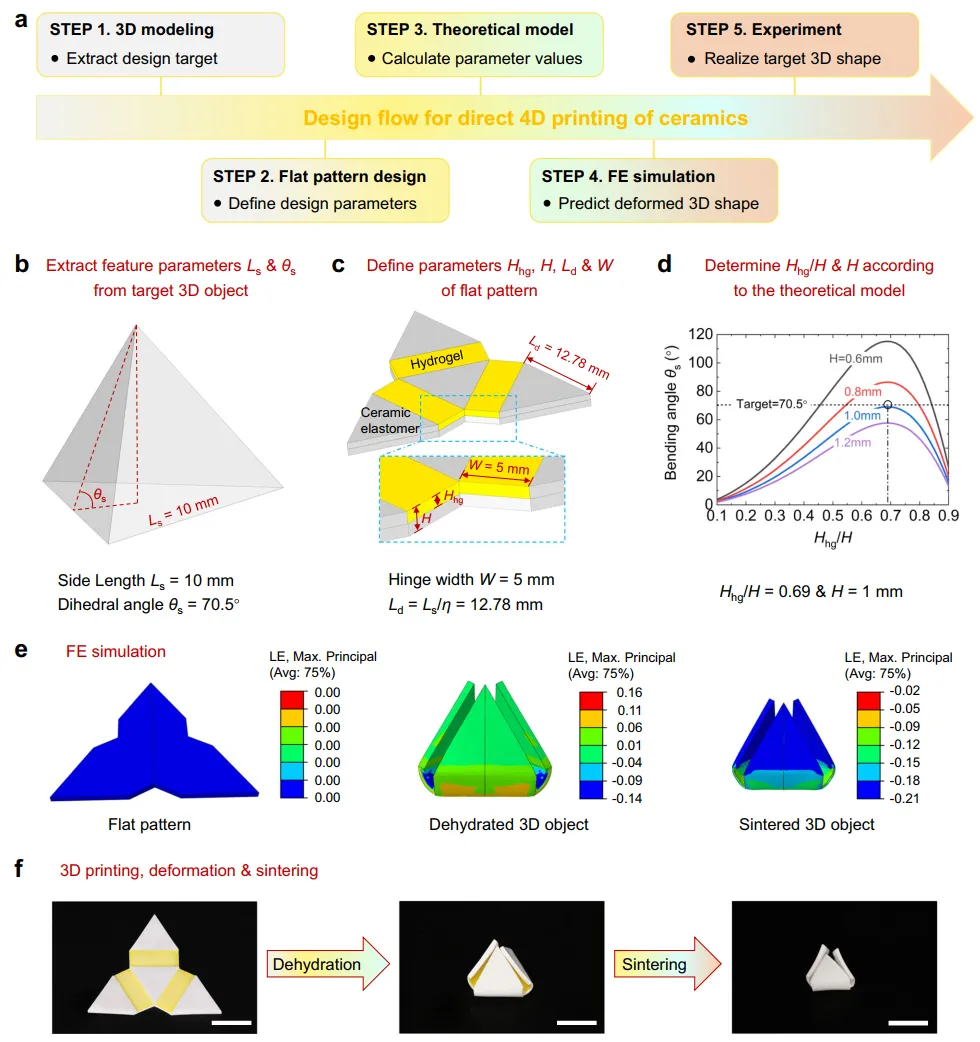

考虑到烧结回弹，团队进一步修正了之前的设计图谱，得到了能预测烧结后陶瓷曲率κs的新图谱。最终，他们结合修正后的设计图谱与有限元模拟，构建了一套完整的逆向设计流程，能够通过目标的三维陶瓷形状，反推出初始平面图案所需的精确几何参数。

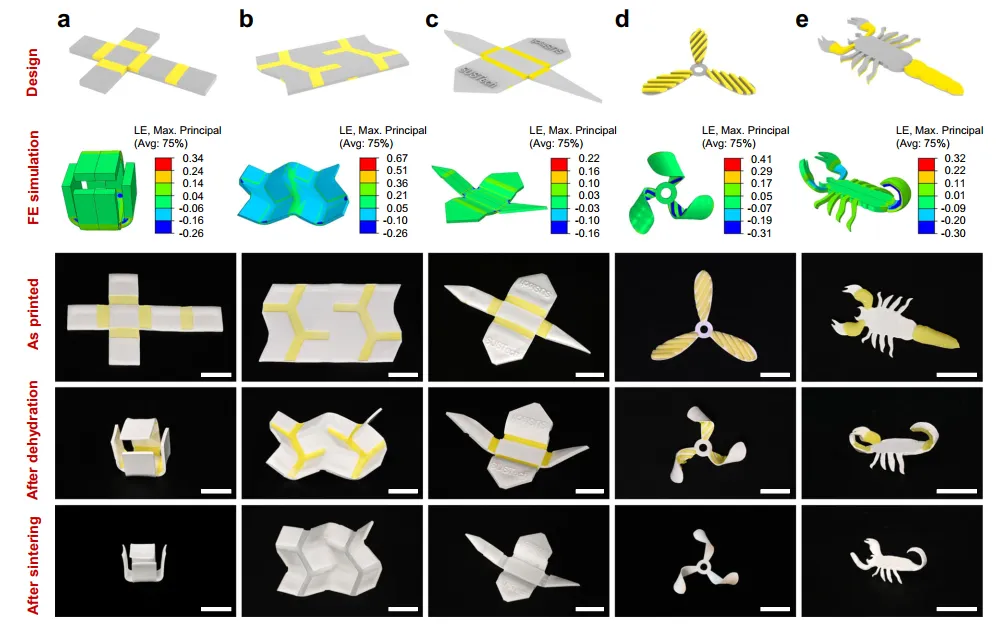

四、大显身手：制造各种复杂三维陶瓷结构

凭借上述设计和制造方法，研究人员展示了该方法在制造复杂三维陶瓷结构方面的强大能力。他们通过多材料DLP打印，在平面图案的特定位置部署水凝胶-陶瓷层合“铰链”，精确实现了局部弯曲、扭转、折叠和折纸等多种变形。

他们成功制造出了包括：

• 立方体、四面体：通过设计“铰链”连接各面，脱水后自动折叠闭合。

• 三浦折叠、纸鹤：展示了复杂的折纸结构。

• 三叶螺旋扇：通过在陶瓷基底上打印倾斜的水凝胶“纤维”，驱动叶片发生螺旋扭转。

• 蝎子：在其爪子、尾巴和脚部等细微位置（宽度<1mm）设计层合结构，实现了爪子抬起、尾部卷曲、足部下弯的复杂生物形态。这证明了该方法同样适用于小尺寸、高精度物体的制造。

五、总结与展望

本研究提出的陶瓷直接4D打印方法，突破了陶瓷难以变形的材料限制，实现了从平面图案“一键成型”复杂三维陶瓷的愿景。其核心优势在于：

• 过程简化：无需外力或模具辅助成型，一步到位。

• 设计可控：基于理论模型和模拟的逆向设计流程，确保了形状的精确可控。

• 能力强：可制造出传统方法难以加工的、具有复杂几何形状的陶瓷构件。

这项工作为陶瓷材料在航空航天、电子工业、生物医学工程等需要复杂形状陶瓷部件的领域，提供了一种全新的、极具潜力的制造方案，有望推动陶瓷结构设计进入一个更自由、更灵活的新时代。
