Linux 网络子系统源码剖析(九):Netfilter 与 iptables 源码解析

从数据包过滤到 NAT – 揭秘 Linux 防火墙的实现机制

系列：Linux 网络子系统源码剖析篇号：第 9 篇    内核版本：Linux 5.10 LTS重点模块：Netfilter 框架、iptables、连接跟踪、NAT

📋 本篇导读

你将学到

• Netfilter 框架的完整架构

• 五个 Hook 点的实现原理

• iptables 规则管理机制

• 连接跟踪（conntrack）的实现

• NAT（网络地址转换）的源码分析

• 性能优化技巧

• 实战案例与问题排查

前置知识

• 已阅读第 1-8 篇文章

• 了解 TCP/IP 协议栈

• 熟悉 iptables 基本使用

• 理解网络数据包处理流程

阅读时间

约 90-100 分钟

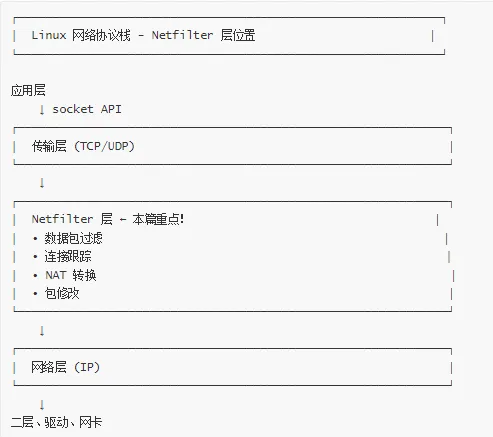

🎯 Netfilter 在网络子系统中的位置

协议栈分层

Netfilter 的核心职责

📊 数据包处理流程

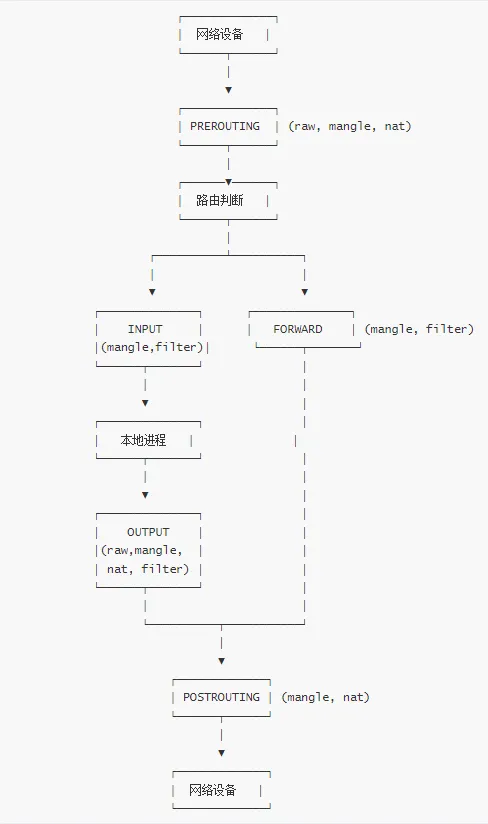

完整的数据包流转路径

表和链的优先级

PREROUTING:  raw → mangle → nat
INPUT:       mangle → filter → security
FORWARD:     mangle → filter → security
OUTPUT:      raw → mangle → nat → filter → security
POSTROUTING: mangle → nat


🏗️ Netfilter 框架架构
核心概念
Netfilter 是 Linux 内核中的网络包过滤框架，提供了包过滤、NAT、连接跟踪等功能。iptables 是用户空间的配置工具，用于管理 Netfilter 规则。
表（Table）：


filter：包过滤（默认表）


nat：网络地址转换


mangle：包修改


raw：连接跟踪豁免


security：SELinux 相关


链（Chain）：


PREROUTING：路由前


INPUT：进入本机


FORWARD：转发


OUTPUT：本机发出


POSTROUTING：路由后


目标（Target）：


ACCEPT：接受数据包


DROP：丢弃数据包


REJECT：拒绝并返回错误


SNAT：源地址转换


DNAT：目的地址转换


MASQUERADE：动态 SNAT


LOG：记录日志

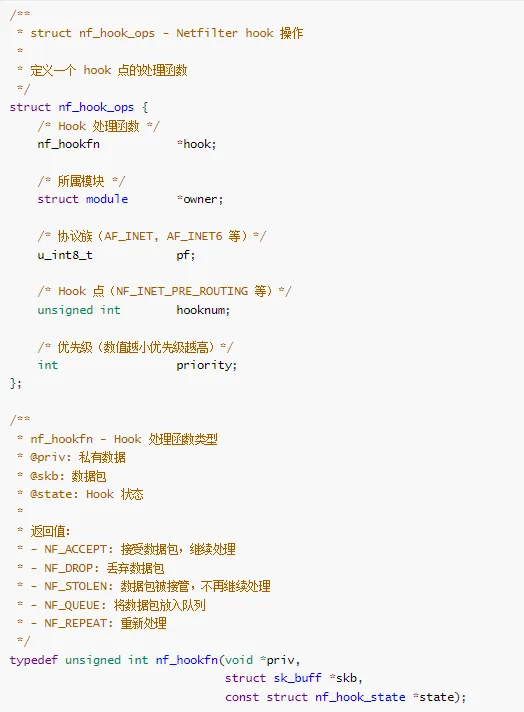

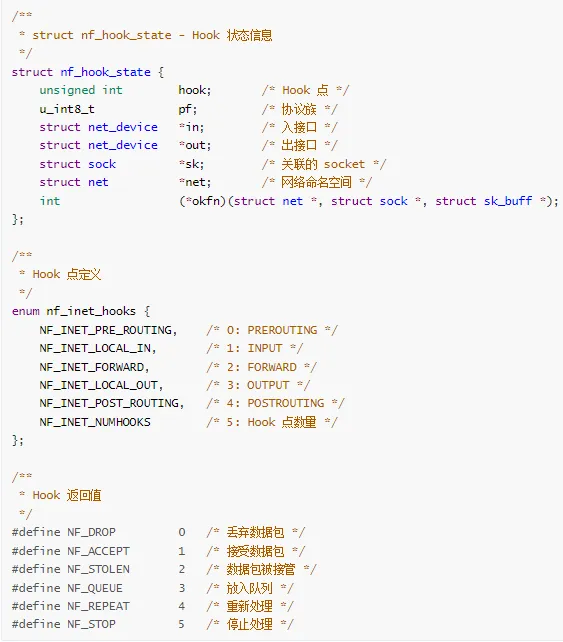

核心数据结构
源码位置：include/linux/netfilter.h




🔗 五个 Hook 点实现

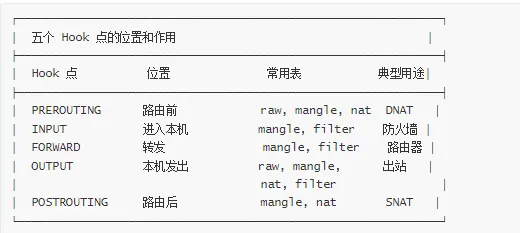

Hook 点概览
Netfilter 在数据包处理的关键位置设置了 5 个 Hook 点，每个 Hook 点可以注册多个处理函数。

PREROUTING Hook
在路由判断之前执行，用于 DNAT 和连接跟踪。
源码位置：net/ipv4/ip_input.c
/**

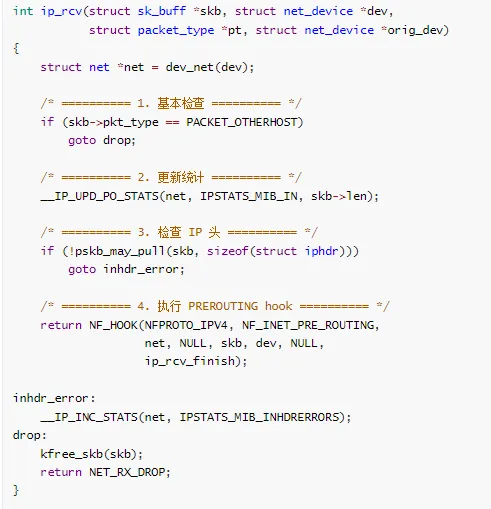

* ip_rcv - IP 层接收入口
* @skb: 数据包
* @dev: 网络设备
* @pt: 协议类型
* @orig_dev: 原始设备
*
* 处理接收到的 IP 数据包
*/


/**

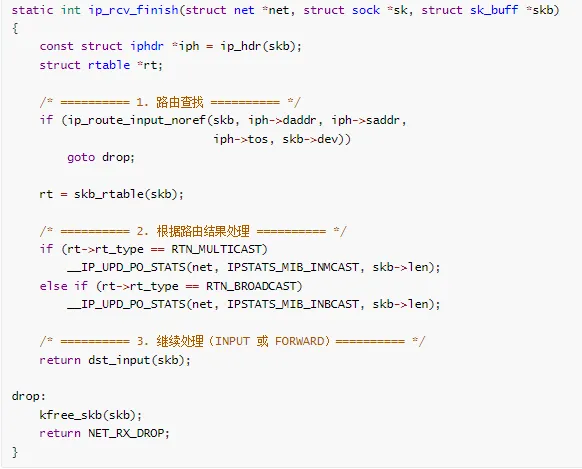

* ip_rcv_finish - PREROUTING 后的处理
* @net: 网络命名空间
* @sk: Socket
* @skb: 数据包
*
* PREROUTING hook 执行完成后调用
*/

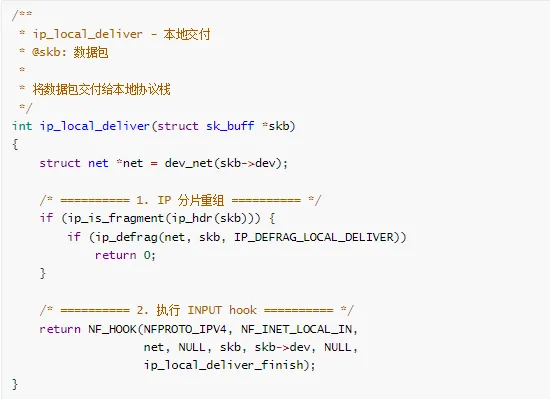

INPUT Hook
数据包进入本机时执行，用于本地防火墙。
源码位置：net/ipv4/ip_input.c

/**

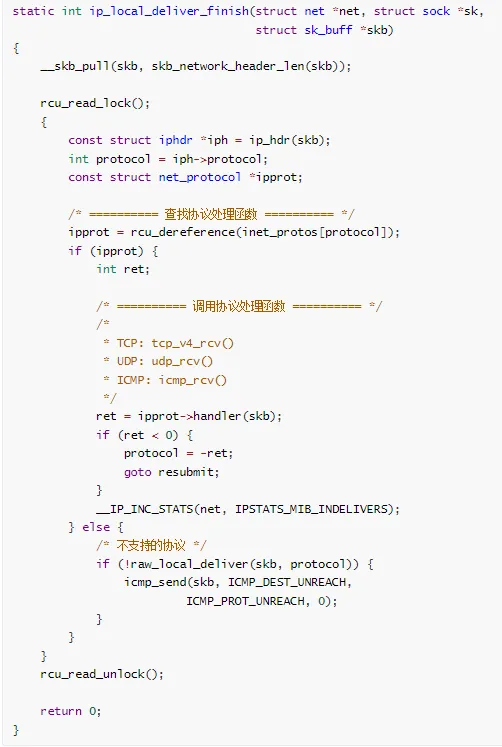

* ip_local_deliver_finish - INPUT 后的处理
* @net: 网络命名空间
* @sk: Socket
* @skb: 数据包
*
* 将数据包交付给上层协议
*/


FORWARD Hook
数据包转发时执行，用于路由器防火墙。
源码位置：net/ipv4/ip_forward.c
/**

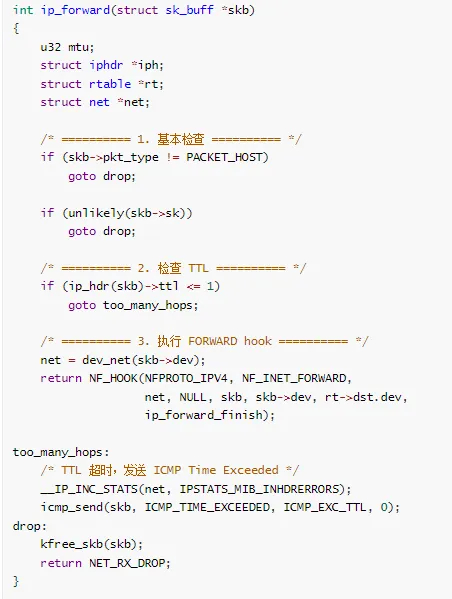

* ip_forward - IP 转发
* @skb: 数据包
*
* 转发数据包到其他主机
*/


/**

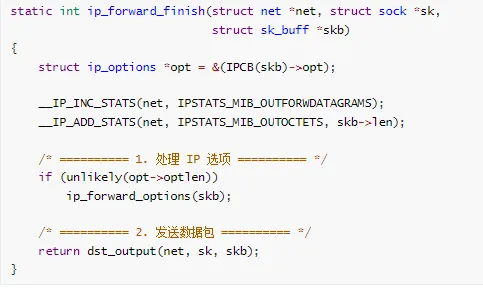

* ip_forward_finish - FORWARD 后的处理
* @net: 网络命名空间
* @sk: Socket
* @skb: 数据包
*/

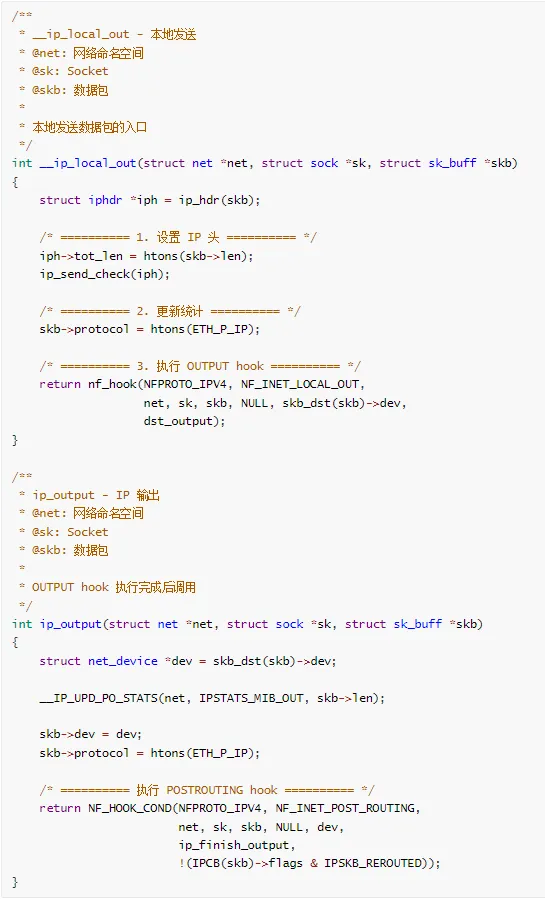

OUTPUT Hook
本机发出数据包时执行，用于本地出站过滤。
源码位置：net/ipv4/ip_output.c

POSTROUTING Hook
路由后执行，用于 SNAT 和 MASQUERADE。
/**

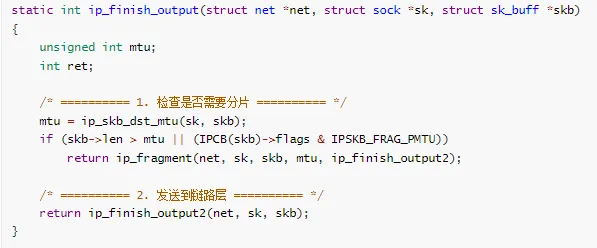

* ip_finish_output - 完成 IP 输出
* @net: 网络命名空间
* @sk: Socket
* @skb: 数据包
*
* POSTROUTING hook 执行完成后调用
*/


/**

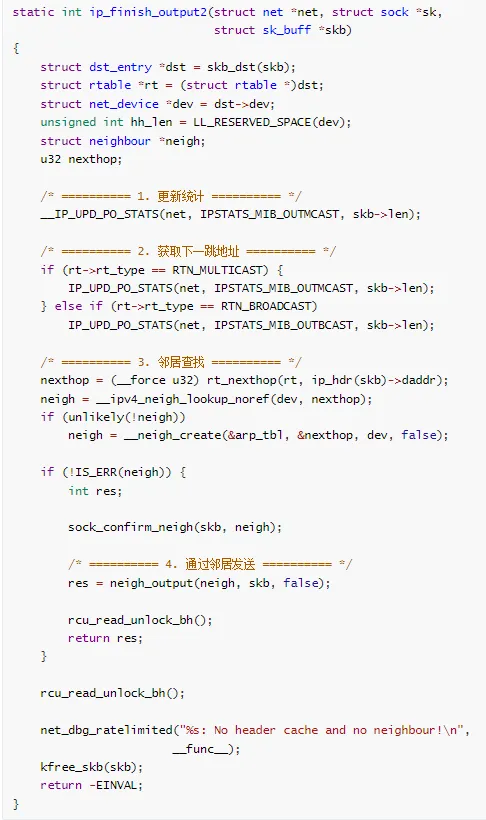

* ip_finish_output2 - 完成 IP 输出（第二阶段）
* @net: 网络命名空间
* @sk: Socket
* @skb: 数据包
*
* 通过邻居子系统发送数据包
*/


🎣 Hook 注册和执行
Hook 注册机制
源码位置：net/netfilter/core.c
/**

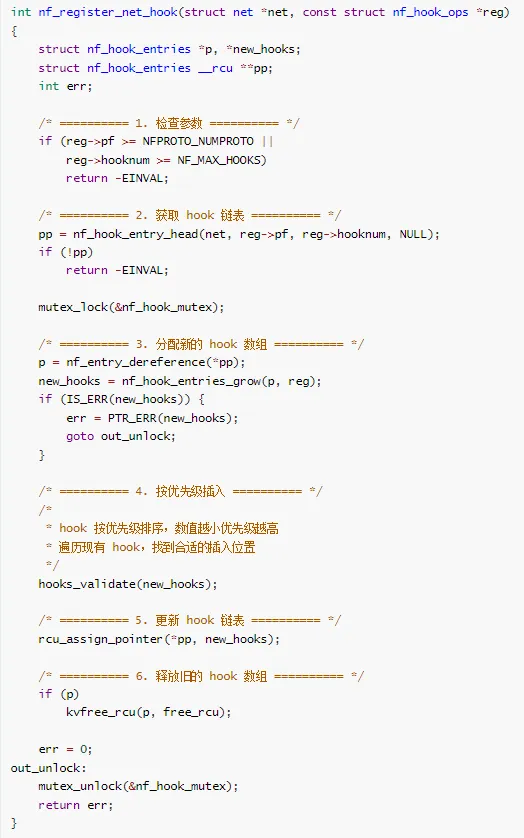

* nf_register_net_hook - 注册 Netfilter hook
* @net: 网络命名空间
* @reg: hook 操作结构
*
* 将 hook 函数注册到指定的 hook 点
*/


/**

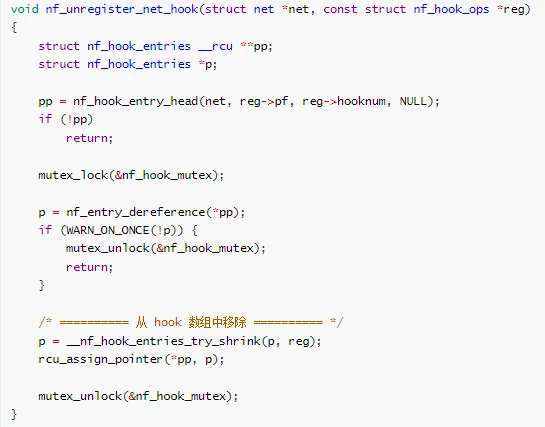

* nf_unregister_net_hook - 注销 Netfilter hook
* @net: 网络命名空间
* @reg: hook 操作结构
*/


Hook 执行流程
/**

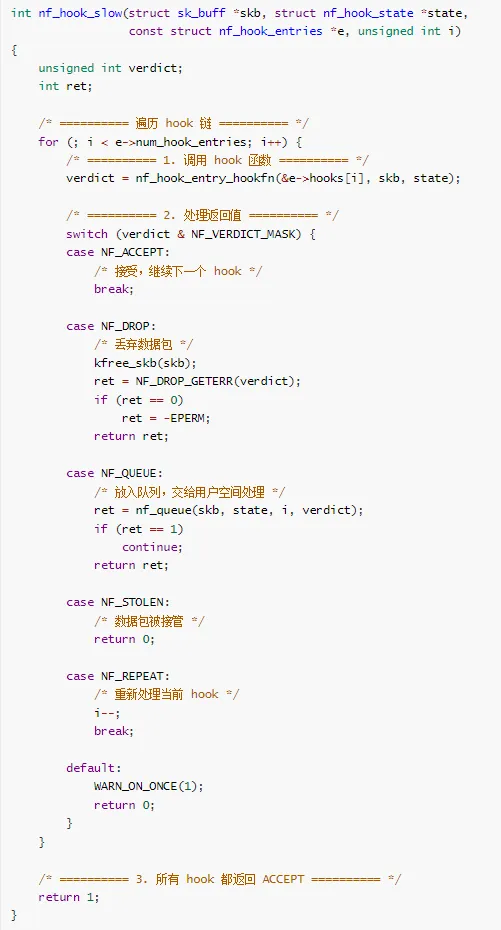

* nf_hook_slow - 执行 Netfilter hook 链
* @skb: 数据包
* @state: Hook 状态
* @e: Hook 入口
* @i: 起始索引
*
* 遍历 hook 链，依次执行每个 hook 函数
*/


/**

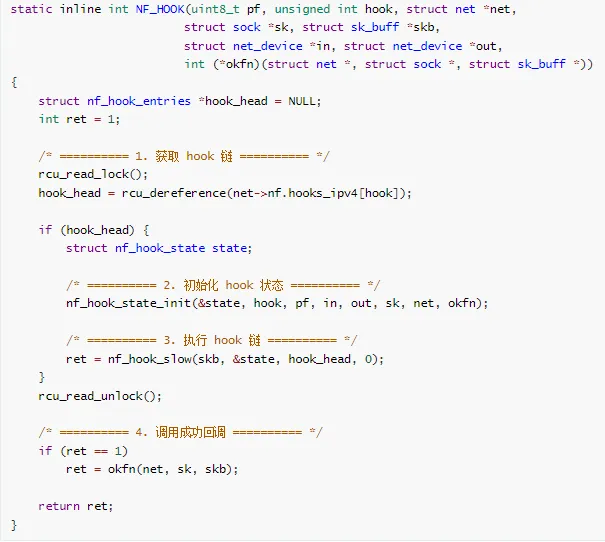

* NF_HOOK - Netfilter hook 宏
* @pf: 协议族
* @hook: Hook 点
* @net: 网络命名空间
* @sk: Socket
* @skb: 数据包
* @in: 入接口
* @out: 出接口
* @okfn: 成功后的回调函数
*
* 在指定的 hook 点执行 hook 链
*/


Hook 执行流程图：




📋 iptables 规则管理

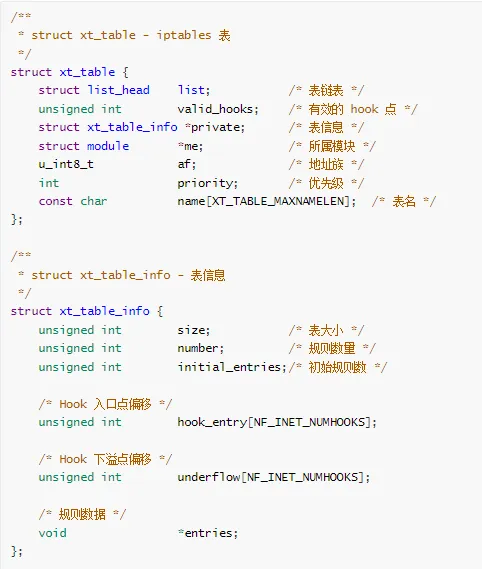

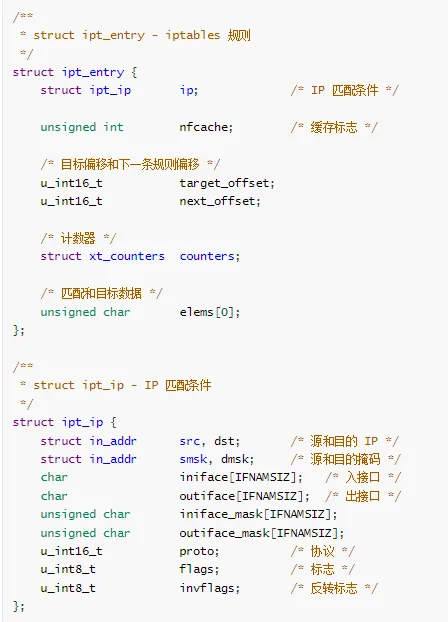

iptables 表结构
源码位置：net/ipv4/netfilter/ip_tables.c

规则匹配流程
/**

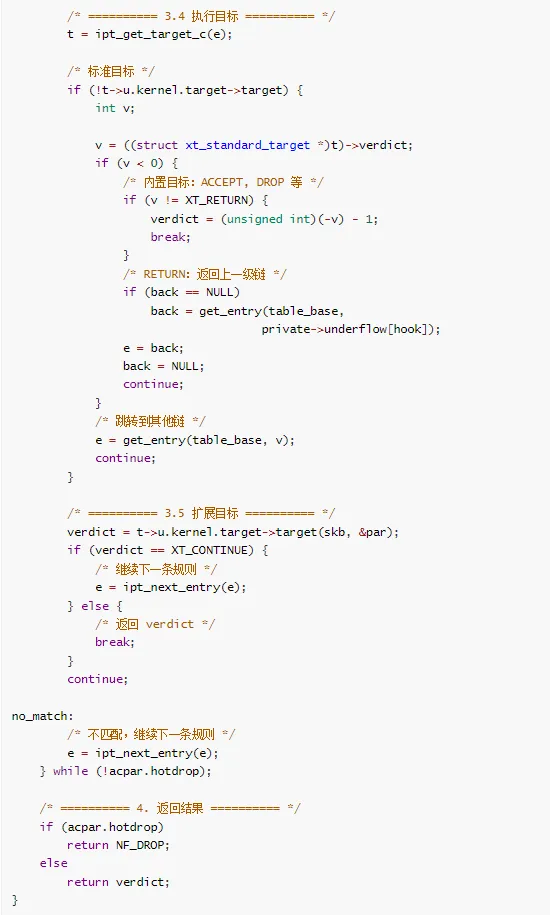

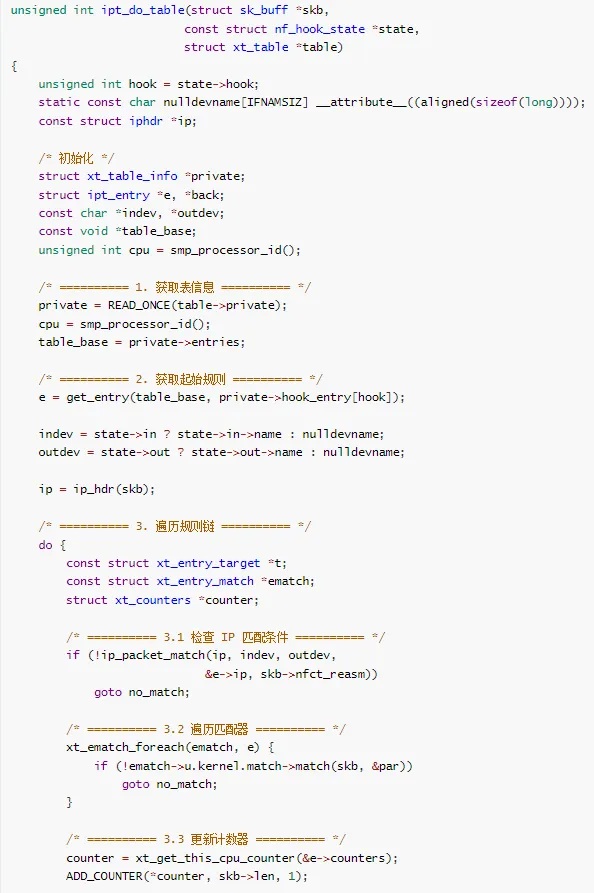

* ipt_do_table - 执行 iptables 规则匹配
* @skb: 数据包
* @state: Hook 状态
* @table: iptables 表
*
* 遍历规则链，匹配并执行规则
*/

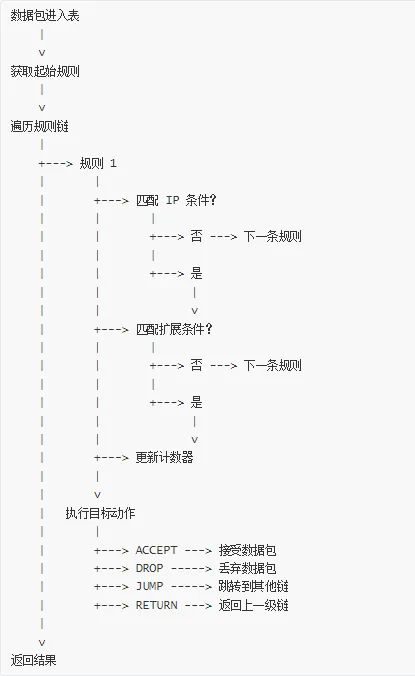

规则匹配流程图：


🔍 连接跟踪（conntrack）
连接跟踪是 Netfilter 的核心功能，用于跟踪网络连接状态，支持状态防火墙和 NAT。

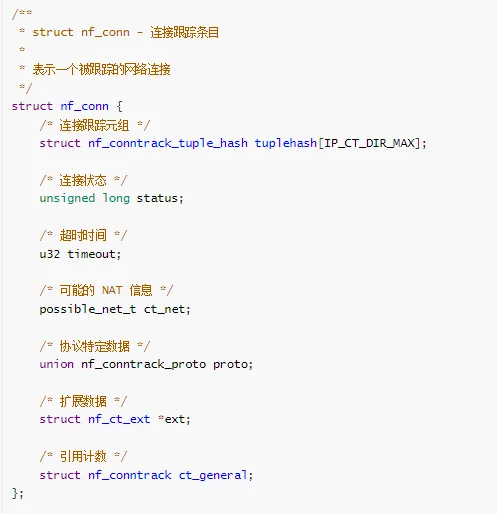

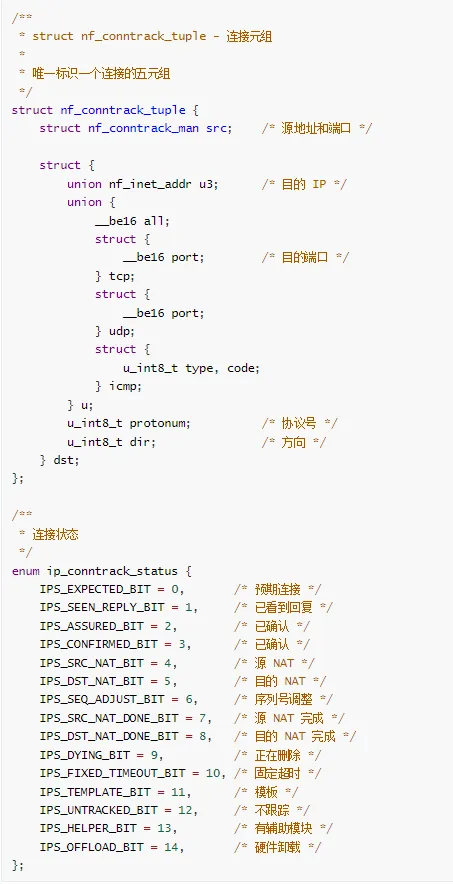

连接跟踪数据结构
源码位置：include/net/netfilter/nf_conntrack.h

连接跟踪流程
源码位置：net/netfilter/nf_conntrack_core.c
/**

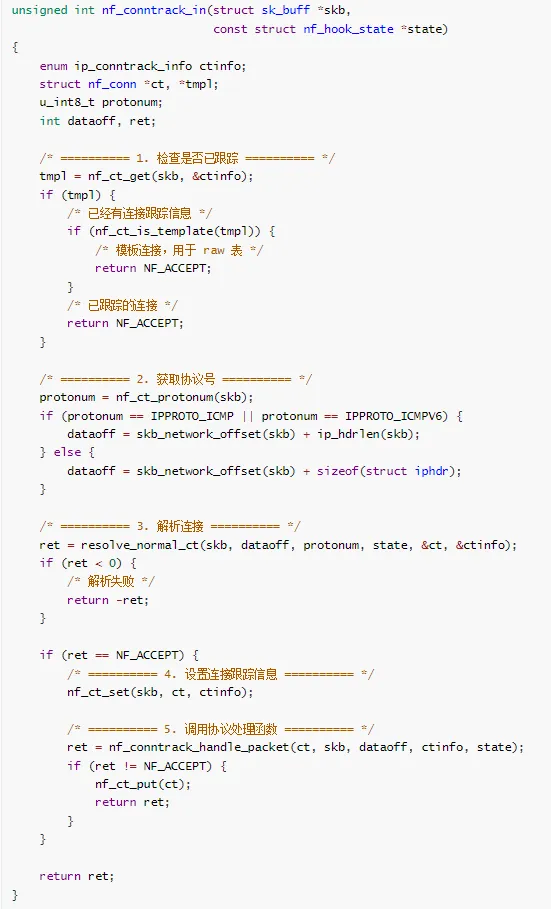

* nf_conntrack_in - 连接跟踪入口
* @skb: 数据包
* @state: Hook 状态
*
* 处理数据包的连接跟踪
*/


连接跟踪状态转换：
NEW          → ESTABLISHED  (收到回复)
ESTABLISHED  → FIN_WAIT     (收到 FIN)
FIN_WAIT     → CLOSE        (收到 FIN+ACK)

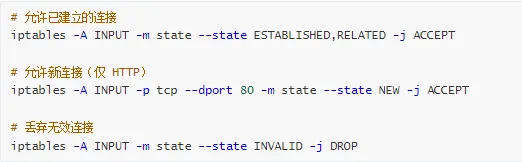

使用连接跟踪的 iptables 规则：


🔄 NAT 实现
NAT (Network Address Translation) 用于修改数据包的源或目的地址。

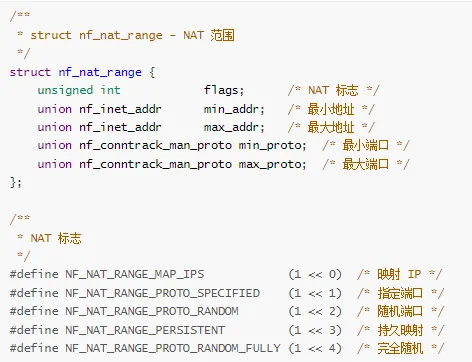

NAT 数据结构
源码位置：include/net/netfilter/nf_nat.h

SNAT 实现
源码位置：net/netfilter/nf_nat_core.c
/**

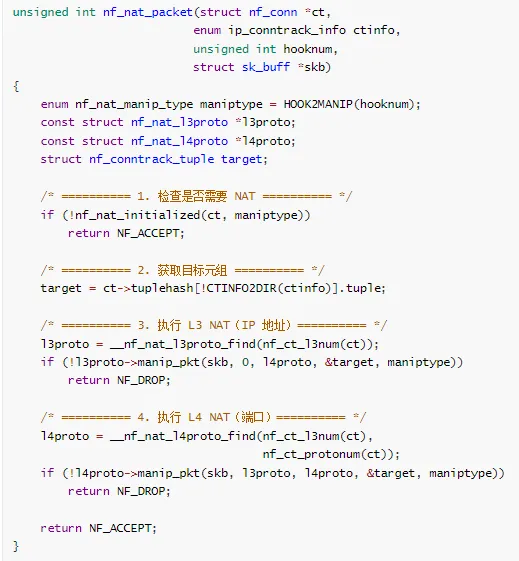

* nf_nat_packet - 执行 NAT
* @ct: 连接跟踪条目
* @ctinfo: 连接信息
* @hooknum: Hook 点
* @skb: 数据包
*
* 根据连接跟踪信息修改数据包
*/

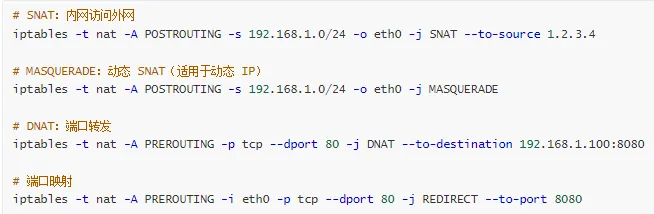

NAT 配置示例：


⚡ 性能优化

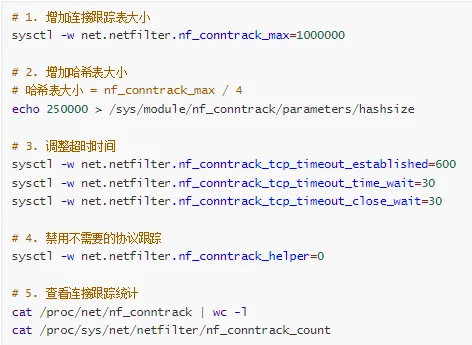

连接跟踪优化

iptables 规则优化

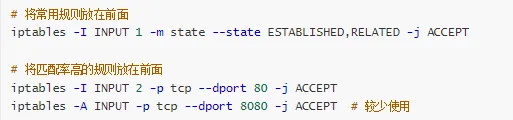

1. 规则顺序优化

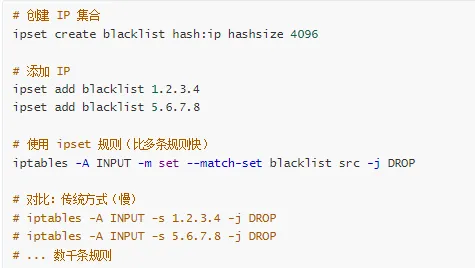

2. 使用 ipset

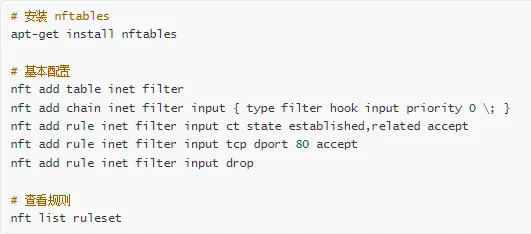

3. 使用 nftables
nftables 是 iptables 的替代品，性能更好。

硬件卸载
现代网卡支持连接跟踪硬件卸载，大幅提升性能。
# 查看网卡是否支持硬件卸载
ethtool -k eth0 | grep hw-tc-offload

# 启用硬件卸载
ethtool -K eth0 hw-tc-offload on

# 查看卸载的连接
cat /proc/net/nf_conntrack | grep OFFLOAD

性能对比：
场景：100 万并发连接

软件连接跟踪：
- CPU 使用率：80%
- 吞吐量：10 Gbps
- 延迟：1-2 ms

硬件卸载：
- CPU 使用率：20%
- 吞吐量：40 Gbps
- 延迟：0.1-0.2 ms


💼 实战案例

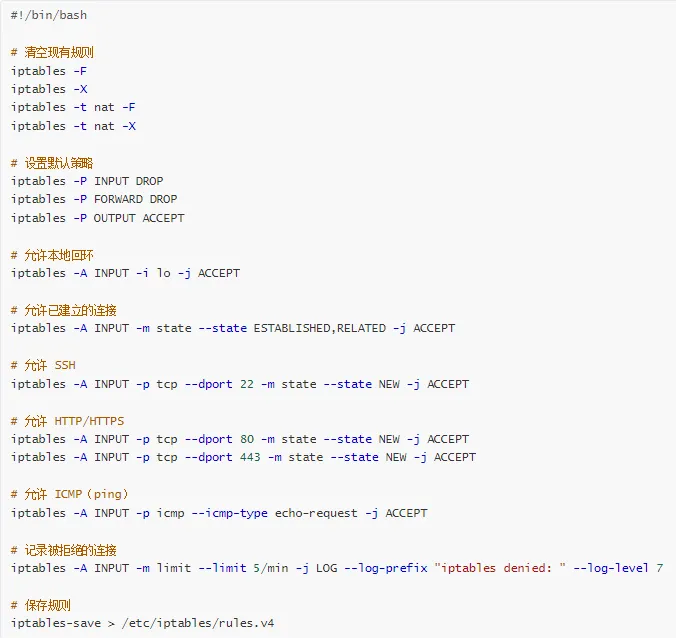

案例 1：构建基本防火墙
需求：


允许 SSH（22）、HTTP（80）、HTTPS（443）


允许已建立的连接


拒绝其他所有入站连接


允许所有出站连接


实现：

验证：
# 查看规则
iptables -L -n -v

# 测试 SSH
ssh user@server

# 测试 HTTP
curl http://server

# 测试被拒绝的端口
telnet server 8080# 应该被拒绝

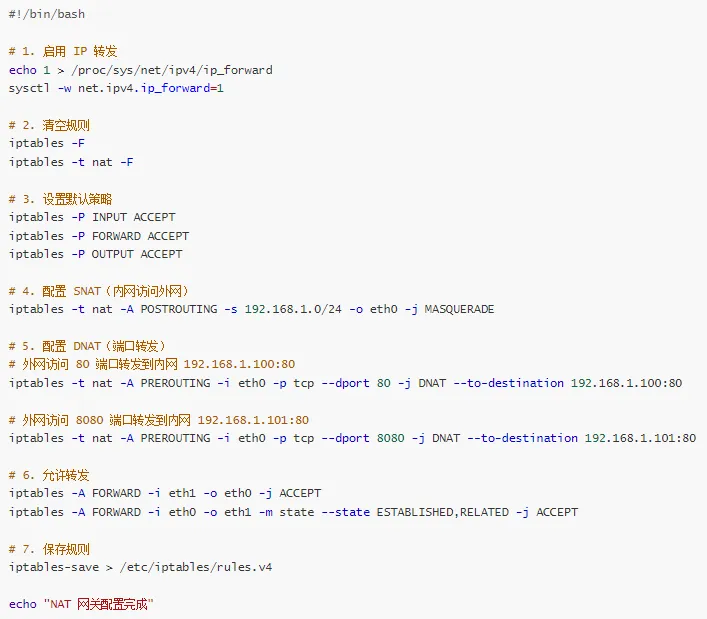

案例 2：配置 NAT 网关
需求：


内网：192.168.1.0/24


外网接口：eth0


内网接口：eth1


实现内网访问外网（SNAT）


实现端口转发（DNAT）


实现：

验证：
# 在内网主机测试外网访问
ping 8.8.8.8
curl http://www.google.com

# 在外网测试端口转发
curl http://外网IP:80      # 应该访问到 192.168.1.100
curl http://外网IP:8080    # 应该访问到 192.168.1.101

# 查看 NAT 连接
cat /proc/net/nf_conntrack | grep-E"192.168.1"

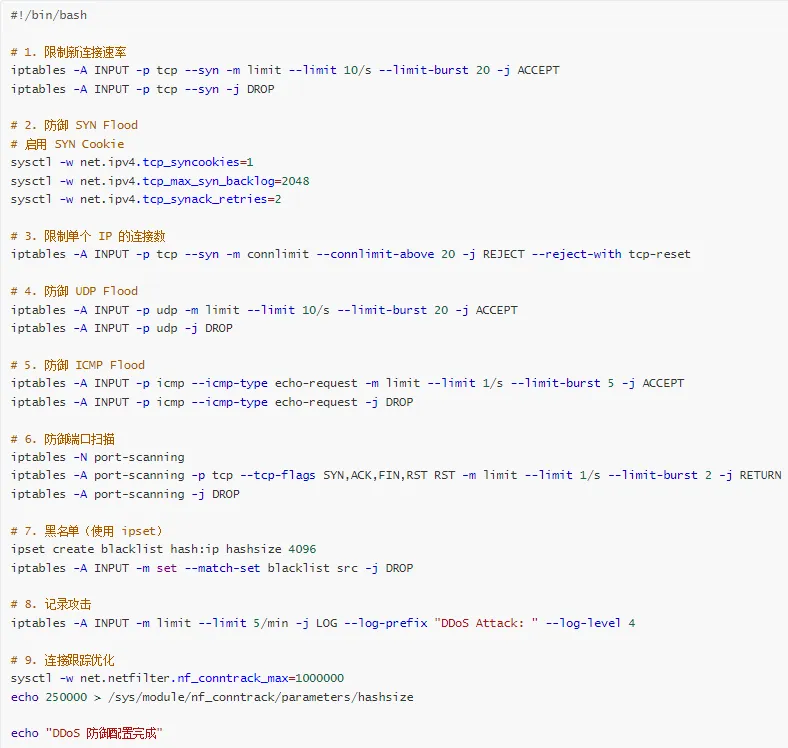

案例 3：防御 DDoS 攻击
需求：


限制连接速率


防御 SYN Flood


防御 UDP Flood


防御 ICMP Flood


实现：

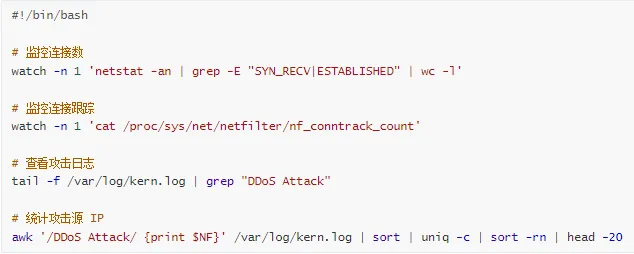

监控脚本：

案例 4：排查连接跟踪问题
问题现象：


连接超时


日志显示 “nf_conntrack: table full”


新连接无法建立

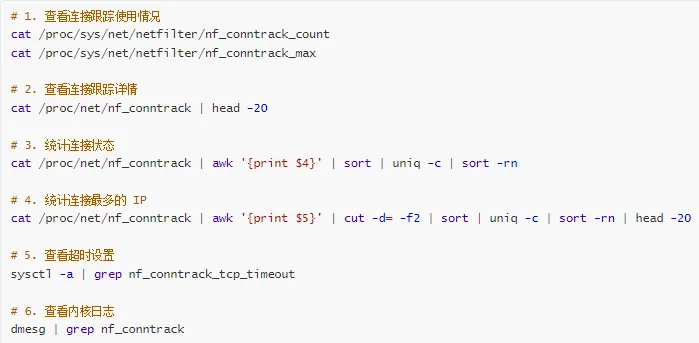

排查步骤：

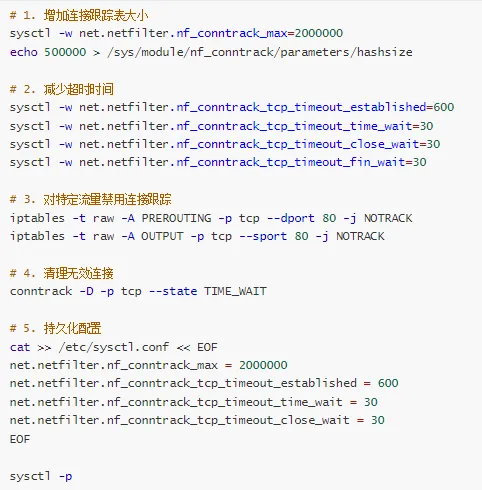

解决方案：


📝 总结
本文深入剖析了 Netfilter 和 iptables 的实现机制。
核心要点
Netfilter 框架：


五个 Hook 点：PREROUTING、INPUT、FORWARD、OUTPUT、POSTROUTING


Hook 注册和执行机制


按优先级排序的 Hook 链


iptables 规则：


四表五链结构


规则匹配流程：遍历规则链，依次匹配


目标动作：ACCEPT、DROP、REJECT、SNAT、DNAT 等


连接跟踪：


五元组标识连接


连接状态：NEW、ESTABLISHED、RELATED、INVALID


TCP 状态机跟踪


超时管理


NAT 实现：


SNAT：修改源地址和端口


DNAT：修改目的地址和端口


MASQUERADE：动态 SNAT


连接跟踪与 NAT 的配合


性能优化建议


连接跟踪优化：增大表大小，调整超时时间


规则优化：常用规则前置，使用 ipset


硬件卸载：利用网卡硬件加速


使用 nftables：替代 iptables，性能更好


下一篇预告
下一篇《流量控制（QoS）源码解析》将深入分析：


Linux 流量控制框架


队列规则（qdisc）实现


分类器（classifier）机制


常用 QoS 算法（HTB、TBF、SFQ）


流量整形实战



❓ 常见问题（FAQ）
Q1：iptables 和 nftables 有什么区别？
A：


iptables：传统工具，规则匹配线性遍历，性能较低


nftables：新一代工具，使用虚拟机执行规则，性能更高


nftables 统一了 iptables、ip6tables、arptables、ebtables


建议新系统使用 nftables


Q2：连接跟踪表满了怎么办？
A：
# 临时解决
1. 增大表大小：sysctl -w net.netfilter.nf_conntrack_max=2000000
2. 减少超时：sysctl -w net.netfilter.nf_conntrack_tcp_timeout_established=600
3. 清理无效连接：conntrack -D-p tcp --state TIME_WAIT

# 长期解决
1. 对高流量端口禁用连接跟踪（raw 表 NOTRACK）
2. 使用硬件卸载
3. 优化应用层，减少连接数

Q3：如何调试 iptables 规则？
A：
# 1. 查看规则匹配计数
iptables  -L -n -v

# 2. 添加日志规则
iptables  -I INPUT 1 -j LOG --log-prefix "DEBUG: "

# 3. 使用 TRACE 目标（需要加载 xt_TRACE 模块）
modprobe ipt_LOG
iptables  -t raw -A PREROUTING -p tcp --dport 80 -j TRACE
iptables  -t raw -A OUTPUT -p tcp --sport 80 -j TRACE

# 4. 查看日志
tail -f /var/log/kern.log | grep TRACE

# 5. 使用 tcpdump 抓包
tcpdump -i any  -nn 'tcp port 80'

Q4：SNAT 和 MASQUERADE 有什么区别？
A：


SNAT：指定固定的源地址，适用于静态 IP


MASQUERADE：动态获取源地址，适用于动态 IP（如 PPPoE、DHCP）


MASQUERADE 性能略低（需要查询接口 IP）


示例：

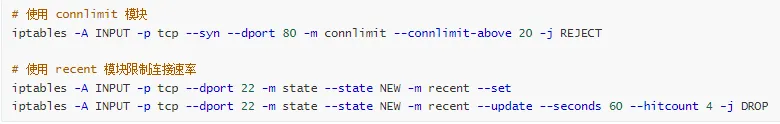

Q5：如何限制单个 IP 的连接数？
A：

Q6：如何查看某个连接的 NAT 信息？
A：
# 查看所有连接
cat /proc/net/nf_conntrack

# 查看特定 IP 的连接
cat /proc/net/nf_conntrack | grep 192.168.1.100

# 使用 conntrack 工具
conntrack -L | grep 192.168.1.100

# 查看 NAT 映射
conntrack -L -p tcp --dport 80 | grep SNAT


📚 参考资料
内核源码


net/netfilter/core.c – Netfilter 核心框架


net/netfilter/nf_conntrack_core.c – 连接跟踪核心


net/netfilter/nf_conntrack_proto_tcp.c – TCP 连接跟踪


net/netfilter/nf_nat_core.c – NAT 核心实现


net/ipv4/netfilter/ip_tables.c – iptables 实现


net/ipv4/netfilter/iptable_filter.c – filter 表


net/ipv4/netfilter/iptable_nat.c – nat 表


net/ipv4/netfilter/nf_nat_l3proto_ipv4.c – IPv4 NAT


net/netfilter/xt_conntrack.c – conntrack 匹配器


net/netfilter/xt_state.c – state 匹配器


用户空间工具


iptables – 规则管理工具


nftables – 新一代规则管理工具


conntrack-tools – 连接跟踪工具


ipset – IP 集合管理工具


文档和手册
# iptables 手册
man iptables
man iptables-extensions

# nftables 手册
man nft

# conntrack 手册
man conntrack

# 内核文档
/usr/src/linux/Documentation/networking/nf_conntrack-sysctl.txt

在线资源


Netfilter 官网：https://www.netfilter.org/


iptables 教程：https://www.frozentux.net/iptables-tutorial/


nftables Wiki：https://wiki.nftables.org/


Linux 内核文档：https://www.kernel.org/doc/html/latest/networking/


书籍推荐


《Linux 防火墙》- Steve Suehring


《深入理解 Linux 网络技术内幕》- Christian Benvenuti


《Linux 内核源代码情景分析》- 毛德操、胡希明


实用命令速查

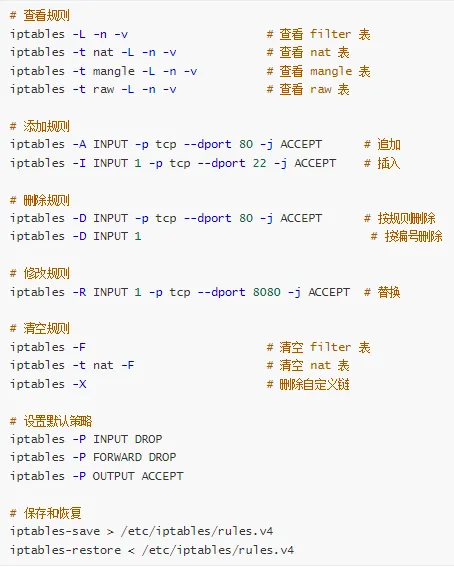

iptables 常用命令：

conntrack 常用命令：
# 查看连接
conntrack -L# 列出所有连接
conntrack -L -p tcp                  # 列出 TCP 连接
conntrack -L -p tcp --dport 80# 列出特定端口

# 删除连接
conntrack -D -p tcp --dport 80# 删除特定连接
conntrack -D -p tcp --state TIME_WAIT # 删除特定状态

# 统计信息
conntrack -S# 显示统计信息
conntrack -C# 显示连接数

# 监控连接
conntrack -E# 实时监控连接事件

ipset 常用命令：
# 创建集合
ipset create blacklist hash:ip
ipset create whitelist hash:net

# 添加元素
ipset add blacklist 1.2.3.4
ipset add whitelist 192.168.1.0/24

# 删除元素
ipset del blacklist 1.2.3.4

# 查看集合
ipset list
ipset list blacklist

# 测试元素
ipset test blacklist 1.2.3.4

# 保存和恢复
ipset save > /etc/ipset.conf
ipset restore < /etc/ipset.conf

# 在 iptables 中使用
iptables -A INPUT -m set --match-set blacklist src -j DROP

nftables 常用命令：
# 查看规则
nft list ruleset
nft list table inet filter
nft list chain inet filter input

# 添加表和链
nft add table inet filter
nft add chain inet filter input { type filter hook input priority 0 \; }

# 添加规则
nft add rule inet filter input tcp dport 80 accept
nft insert rule inet filter input position 0 tcp dport 22 accept

# 删除规则
nft delete rule inet filter input handle 5

# 清空规则
nft flush table inet filter
nft flush chain inet filter input

# 保存和恢复
nft list ruleset > /etc/nftables.conf
nft -f /etc/nftables.conf


作者：肇中
