CIMCO Edit2026插件—CIMCO CNC-Calc (2DCAD/CAM)编程模块
适用于车间的简易CAD/CAM解决方案
几分钟内即可绘制二维几何轮廓，创建铣床和车床的刀具路径，并生成数控代码。
好处
便于使用
CIMCO CNC-Calc 的设计初衷是供那些没有接受过高级 CAD/CAM 系统培训的操作人员和工具制造人员使用。
提高生产力
告别计算器和三角函数表吧！CNC-Calc 提供简洁易用的界面和强大的功能，助您更快完成工作。
优化刀具路径

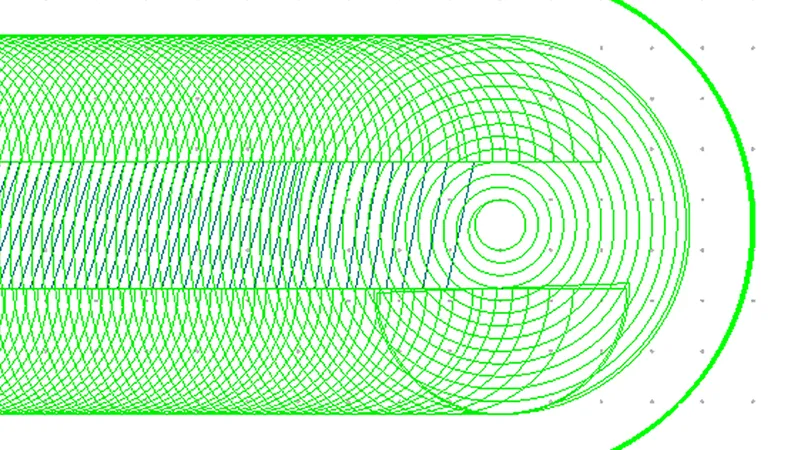

通过优化铣削和车削的刀具路径，减少加工时间，提高表面质量，并最大限度地减少刀具磨损。
准备导入的几何体
导入DXF文件，准备进行编辑和加工。轻松删除、移动、复制、镜像元素等等。
验证NC代码
在数控机床上运行任何代码之前，使用 CIMCO Edit 中的功能来查看、编辑和模拟生成的刀具路径。
非常适合研讨会
CNC-Calc 是一款对日常 NC 编程任务很有帮助的工具，也是 CAD/CAM 新手车间的理想选择。
特征
必备绘图工具

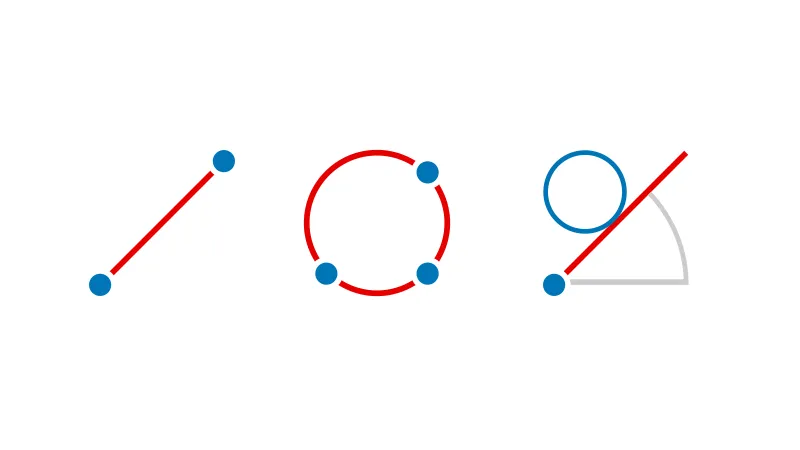

使用点、线、圆弧和样条曲线绘制轮廓，并使用变换来移动、旋转、缩放、镜像和偏移元素。

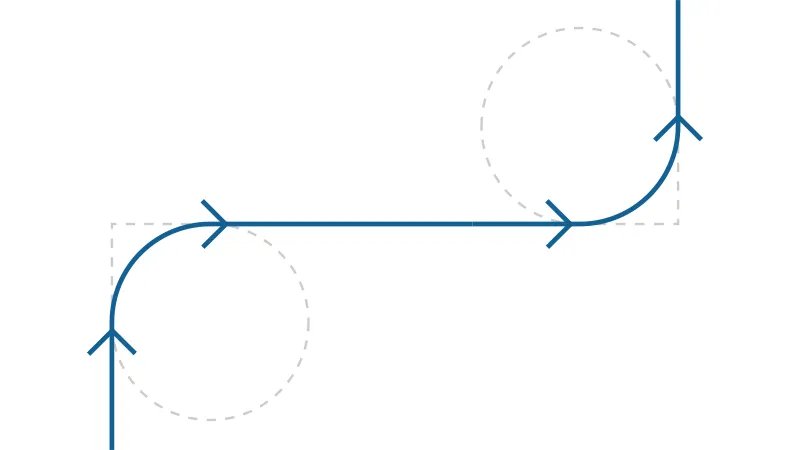

圆角和倒角
在角点交点处创建圆角或倒角。只需选择一个角点并指定半径或角度即可。

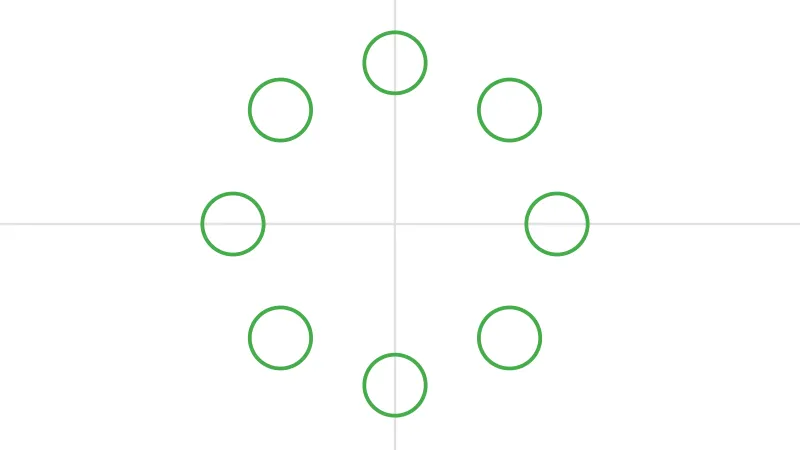

螺栓孔样式
几秒钟内即可创建矩形（行和列）和圆形（完整圆或圆弧）螺栓孔图案。
修剪并对齐
只需点击几下鼠标即可修剪交叉点，并可通过光标捕捉轻松选择元素，例如交叉点、圆和中心点。
铣削和车削操作
使用端面加工、粗加工、轮廓加工、恒定切削、钻孔等加工策略，直接在几何体上布置铣削或车削的刀具路径。
字母铣削
在工件上铣削简单的字母和数字，或使用 TrueType 字体打造个性化外观。设置操作的深度、进给量、速度和间隙。
导入DXF图纸
导入 DXF 文件（CAD 数据文件格式），并为不同类型的 CNC 控制器（如 ISO、Fanuc 和 Heidenhain）生成刀具路径。

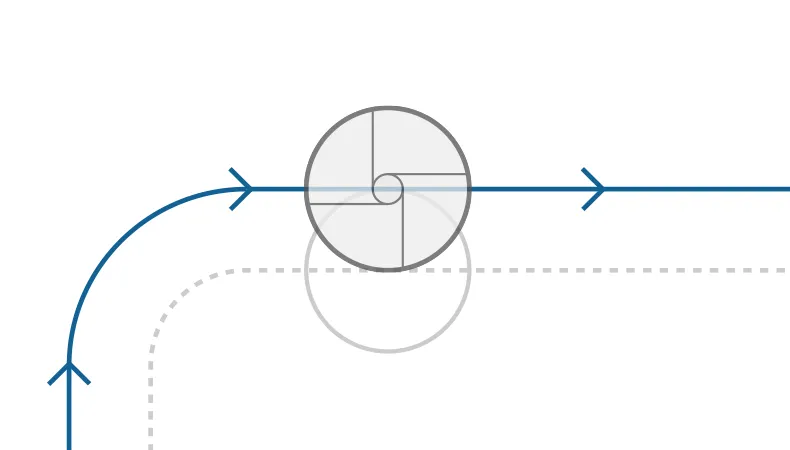

切割补偿
为了调整刀具路径，CNC-Calc 支持用户自定义的刀具补偿类型，例如计算机补偿、控制器补偿、磨损补偿和反向磨损补偿。
与 CIMCO Edit 集成

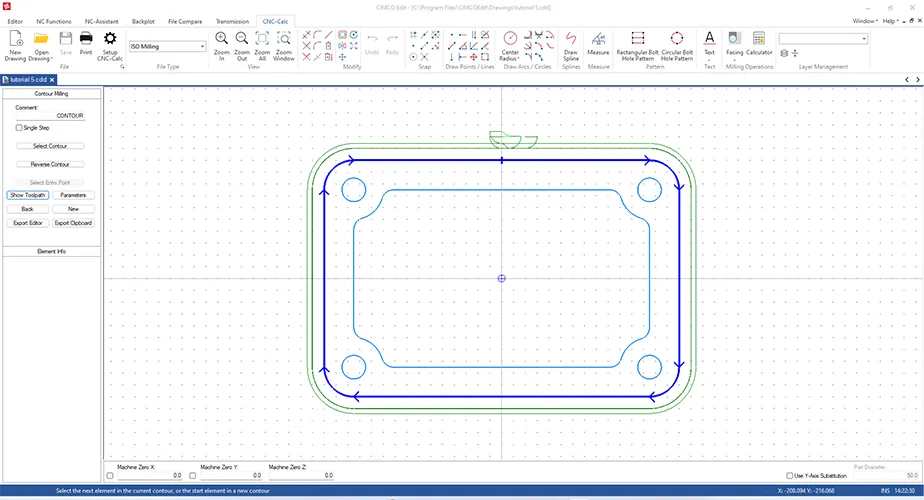

CNC-Calc 在界面中有自己的选项卡，并且与 CIMCO Edit 的所有强大功能集成，例如 NC 代码编辑和刀具路径模拟。
所有功能
| 系统组件 |
|---|
|
CIMCO Edit 的集成插件 |
| 元素的导航和排序 |
|---|
|
鼠标功能 |
|
缩放 |
|
图层 |
|
捕捉到点和元素 |
|
网格和原点 |
| 绘图和几何 |
|---|
|
用于绘制点、线、圆弧和样条曲线的工具 |
|
转变 |
|
角圆角 |
|
角倒角 |
|
矩形螺栓孔图案 |
|
圆形螺栓孔图案 |
|
修剪选项 |
|
拆分和合并元素 |
|
自动删除重复项 |
| 实用工具 |
|---|
|
测量 |
|
进给速度计算器 |
| 铣削和车削策略 |
|---|
|
铣削加工包括端面铣削、轮廓铣削、型腔铣削、恒切等。 |
|
车削加工包括端面加工、粗加工、精加工、开槽等。 |
|
字母铣削 |
| 文件格式、导入和导出 |
|---|
|
导入DXF图纸 |
|
导出轮廓 |
| 高级选项和设置 |
|---|
|
切割补偿 |
|
用户自定义后处理器 |
|
直径编程（车削） |
|
样条替换公差 |
宣传册
CIMCO CNC-Calc 概述
