caesar II(化工管道CAD设计软件)

应用介绍

基础信息

应用标签

#

应用简介

caesar II，这是美国Coade公司出的一款压力管道应力分析专业软件。内置了超过30个国际、国内、行业、组织的标准，全球各地区各行业的需求基本都能覆盖。静态分析、动态分析都能跑，交互式数据输入、图形输出、3D计算结构图形分析这些功能都配齐了，模型直接可视化，查看起来很直观。

约束类型给得很全，边界条件的支撑选项很丰富，还有膨胀节库和法兰库。膨胀节能通过标准库选，自动建模；冷紧单元、弯头、三通应力强度因子的计算也都有。交互式列表编辑输入，用户可以自定义工况，还能扩展自己的库。

新版支持ASME B31.4-2009、2012、2016这些规范，Nozzle Flex功能里增加了Custom类型，支持用户自定义刚度，补充了WRC297、PD5500、API650这些计算方法。3D图形界面的右键菜单也增强了，右键管道单元可以打断当前元件并插入支架，或者在已有节点上直接加支架，操作更顺手。

功能特色

安装教程

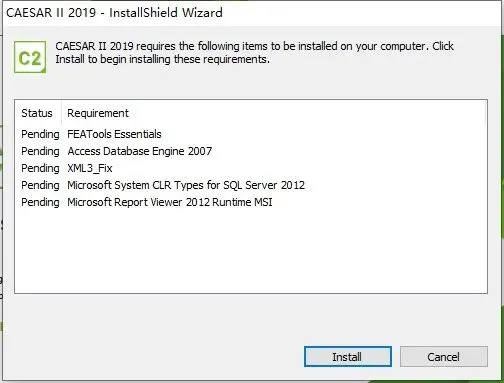

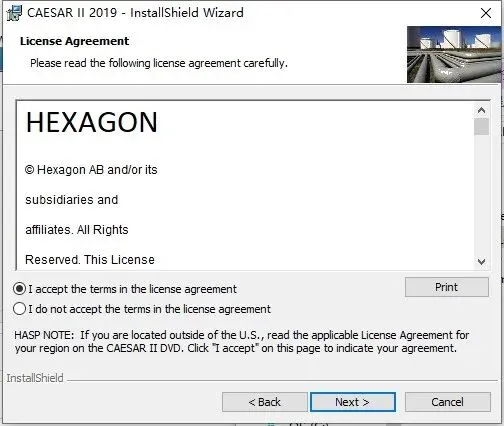

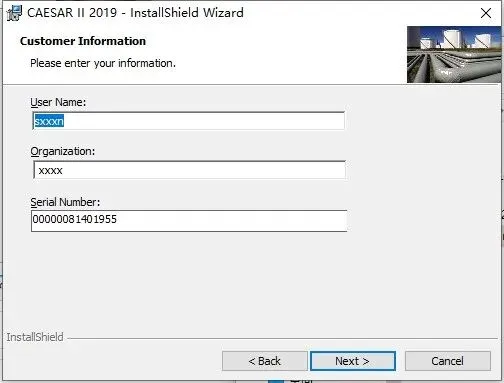

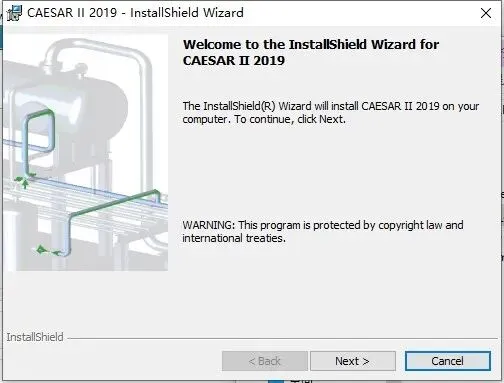

先将程序解压，打开Install文件夹运行Setup.exe，在安装界面点击Install，接着点击Next，勾选“I accept the terms in the license agreement”，再填写用户信息并输入serial key = 00000081401955。

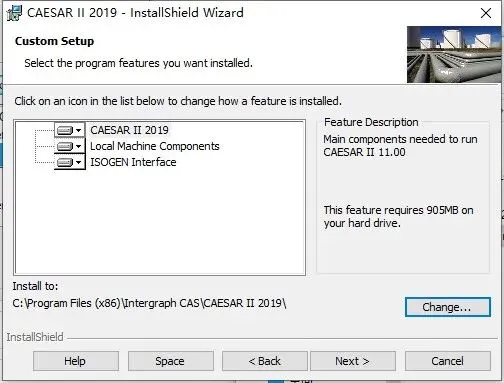

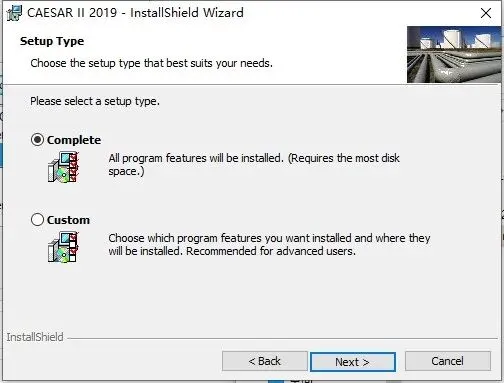

安装类型建议选择Complete典型安装，可使用默认路径或自行更改CAESAR II安装路径，等待安装完成后打开软件即可免费试用。

新功能

1、技术更新这块，OpenGL驱动下Online Help的搜索标签用不了，可以在CAESAR II Configuration Editor里把Graphics Settings > Miscellaneous Options > Video Driver改成Direct 3D解决。

2、规范支持方面，新增了ASME B31.4最新版（2009、2012、2016），材料库同步更新，模型输入界面加了Allowable Stress Indicator、Design Factor和Hoop Stress，同时删掉了已合并入B31.4的ASME B31.11。现在可以在软件自动决定管道约束状态和手动定义之间切换，默认自动。
EN-13480增加了蠕变评定功能，Material Database Editor支持200k小时特性，Load Case Editor里新增了CRP应力类型。
加拿大油气管道规范Z662和API-560第5版也更新了。

3、输入界面增强：Nozzle Flex新增Custom类型支持自定义刚度，补充了WRC297、PD5500、API650。3D右键菜单增强，可以直接右键管道单元打断并插入支架。打断功能也优化了，Insert Single Node自动填中间节点和一半长度。Displacement表格加了Free和Fixed显示，Fix DOFs一键把剩余自由度的位移设为0。

4、Load Case编辑功能增强：拷贝粘贴更顺手，支持Group Edit批量编辑，新增CRP应力类型。
3D显示方面，节点号旋转时自动避让不遮挡，LIM支架显示在管道外且随视图方向变化，零长度膨胀节也能显示了，位移、角位移、力、力矩可以用箭头展示，显示效果可在Graphics Settings调。

5、用户界面更新：主界面新增版本、预告、培训、研讨会信息。Distance对话框优化，选Origin and Selected Element时选项会保留，测量更方便。
数据导出功能整合了Flexible Nozzles input，ODBC格式数据库加了LCASE_NAME，Translate DLL也能从FEATools获取更多数据。

6、用户手册和帮助文件更新：Restraints部分每种类型加了图形示例，全局坐标部分用a、b、c作局部坐标符号避免混淆，帮助文件增加了功能区、菜单栏导航信息，吊杆部分的图形也更新了，包含所有必要元件。

功能特色

CAESAR II可基于规范做有限元分析，精准计算管道一次应力、二次应力、位移、设备管口受力与法兰受力，完成法兰泄漏校核，还能依据内置33种标准弹簧库或自定义弹簧完成弹簧支架选取，同时支持埋地管应变与变形分析。

软件自带错误检查器、支持最多999种静态工况编辑，具备谐波、模态等动态分析功能，可通过Isogen模块生成定制化ISO图，还能与Smart 3D、CADWorx等多款三维、CAD及水力学软件双向对接，高效导入模型避免手动录入失误。
