GB300 TTV 详细说明:完整热 profile 模拟(含 board-level power components)图文并茂版

GB300（NVIDIA Blackwell Ultra 系列 AI 加速卡，单 Superchip TDP 高达 1400W+）的 TTV（Thermal Test Vehicle，热测试载具） 是行业标准测试工具，不是真正的芯片，而是专为验证散热方案而设计的“假芯片 + 完整基板”。它必须100% 还原真实 GB300 板卡的完整热分布，包括芯片发热 + board-level power components（板级电源元件：电感、电容、MOSFET 等 VRM 区域） 的全部发热。以下所有图片均来自真实 AI/GPU 板卡、热仿真和 PDN 原理图，帮助你直观理解。1. TTV 是什么？为什么 GB300 必须用它？TTV 是 NVIDIA 提供给 OEM（服务器厂商）和冷却供应商（液冷/风冷厂商）的测试载体，用于：

• 提前验证冷板、液冷、风道设计
• 测量真实热阻、温度均匀性、热流路径
• 避免直接用昂贵真芯片测试导致烧毁

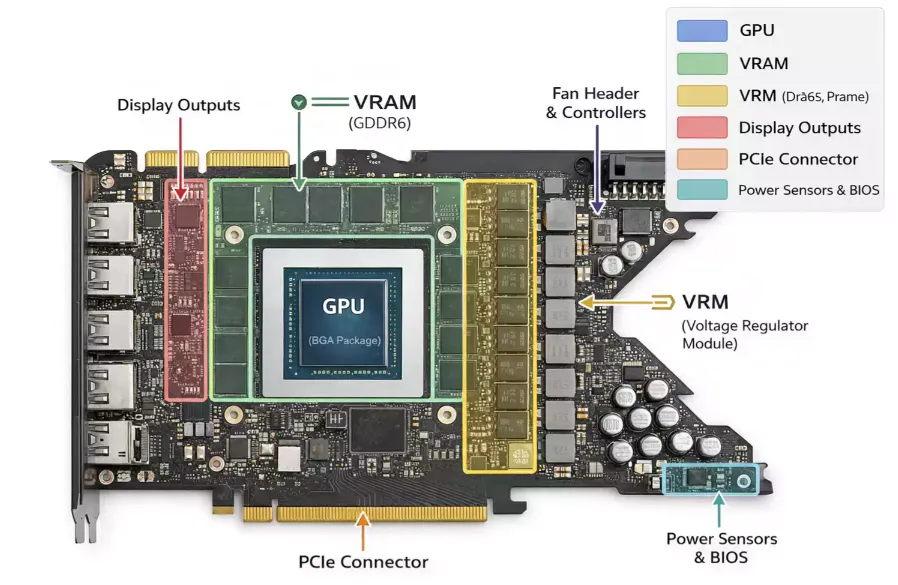

GB300 功率密度极高（NVL72 机架可达 MW 级），如果只测芯片热，实际部署时 VRM 过热会导致系统降频甚至损坏。TTV 必须模拟完整热 profile，否则冷却方案“纸上谈兵”。下面这张典型高功率 AI 加速卡 PCB 布局图，清晰标出 GPU、VRM（电压调节模块）和周边电源元件的位置：

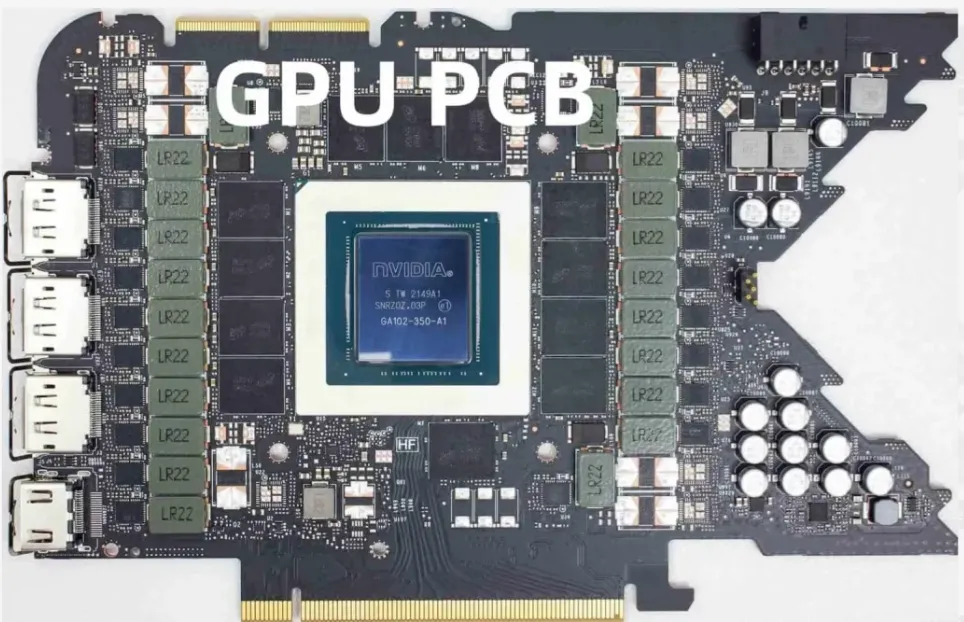

图解：黄色区域就是 VRM（Voltage Regulator Module），里面密集排布电感、电容、功率级。GB300 TTV 会 1:1 复制这个布局。另一张真实 GPU PCB 实拍（类似 Blackwell 架构）：

2. Board-level power components（电感、电容）为什么必须模拟发热？真实 GB300 板子上，VRM 把 48V/12V 母线电压降到 GPU 需要的 0.8–1.2V，电流高达上千安培。这些电流流过电源网络时会产生大量额外热量（占总功率 5–15%，几十到几百瓦），位置固定在芯片周边。发热原理（简单物理）：

• 电感（Inductor/Choke）：铜损（I²R）+ 铁损（高频磁芯损耗）
• 电容（Capacitor）：ESR（等效串联电阻）产生的 I²R 热 + 高频纹波电流
• MOSFET：导通电阻 + 开关损耗

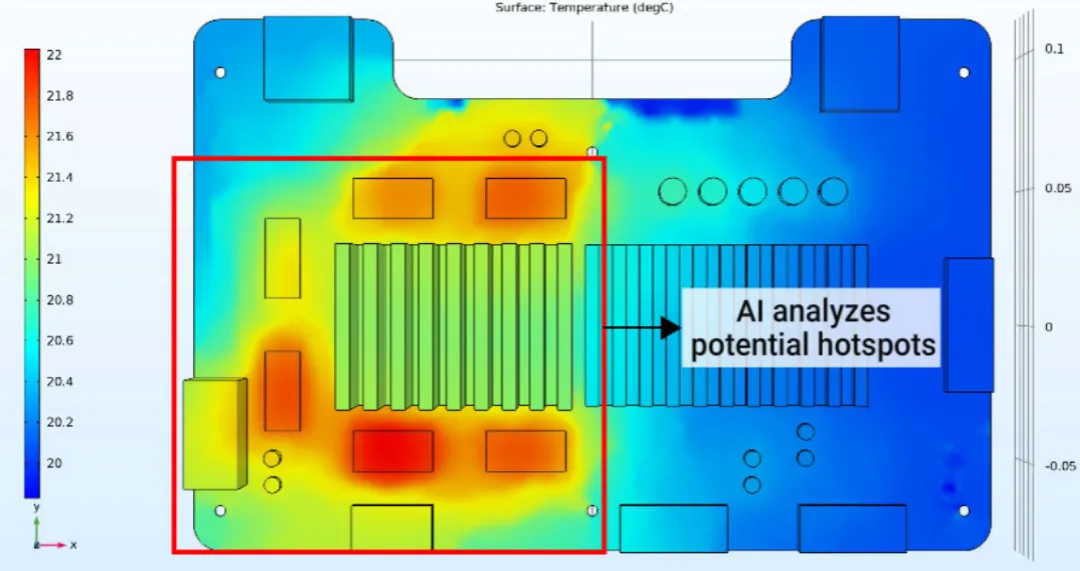

这些热量形成多个局部热点，直接影响冷板接触面、气流/液流路径和整体温度梯度。真实 VRM 热点热图（AI 板卡仿真）：

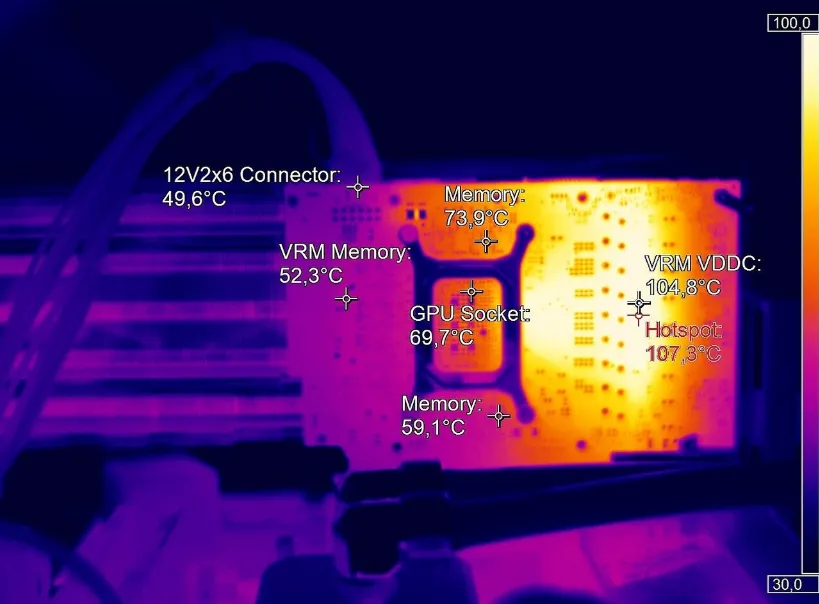

图解：红色框内就是 VRM 区域（电感、电容密集处），温度远高于其他区域。右侧 AI 分析还能自动标注潜在热点。另一张真实热成像（类似高功率 GPU 板，VRM 热点超过 100°C）：

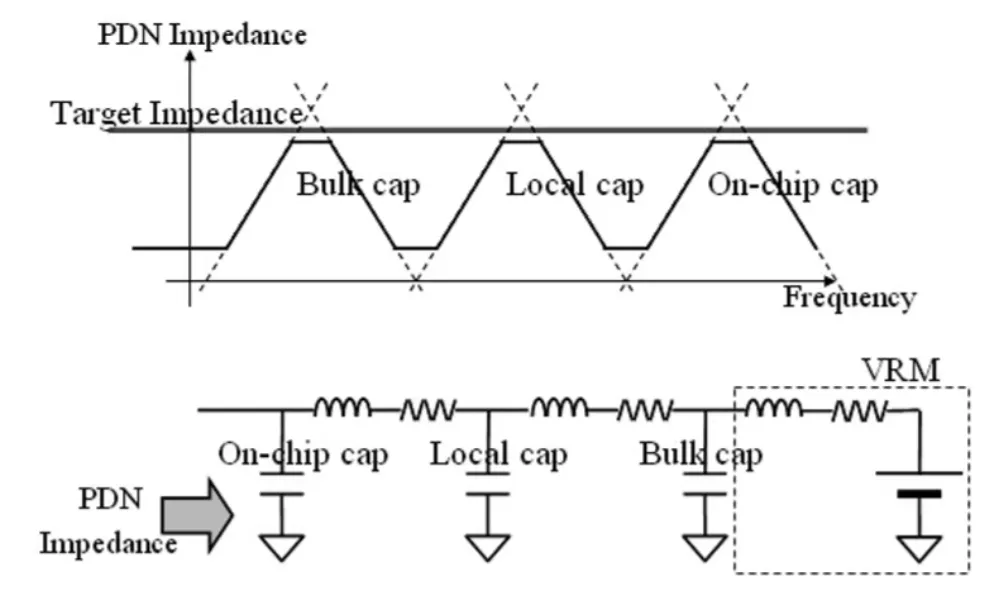

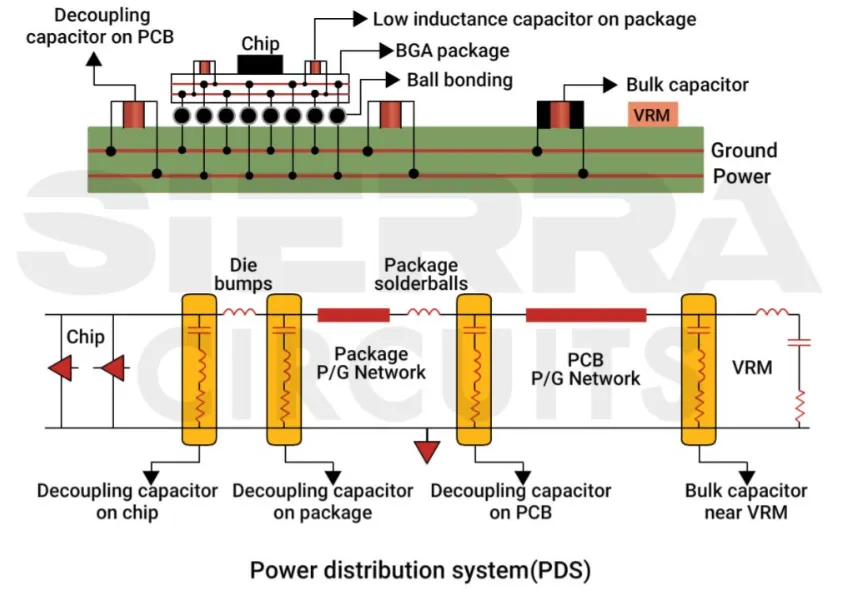

图解：VRM VDDC 热点达 104.8°C、107.3°C，充分说明 board-level 发热不可忽视。3. 完整热 profile 的核心：PDN（Power Delivery Network）原理PDN 是芯片到电源的整个路径，电容、电感在其中起滤波、稳压作用，但也同时发热。TTV 必须按照 NVIDIA 提供的 PDN loss model 精准模拟。经典 PDN 原理图（显示电容、电感在电源路径上的位置和发热机理）：

图解：从芯片到 VRM 的多层去耦电容 + 电感网络，GB300 TTV 会在对应位置放置真实或等效加热元件。另一张 PDN 阻抗与电容布局示意图（高频下电容、电感的作用）：

4. EAK TTV 如何精确模拟完整热 profile？TTV 的设计流程：

1. 基板布局 1:1 复制真实 GB300：VRM 区域、电感、电容、MOS 位置完全一致。
2. 芯片区域：用加热膜/电阻阵列模拟 GPU + HBM 发热（1400W+）。
3. Board-level 区域：用真实电感、电容、MOS（或精密加热器阵列）通电，产生与真实负载下完全相同的瓦数和热分布。
4. 测试指标：整板温度场、冷板进出口 ΔT、热点温度、可靠性验证。

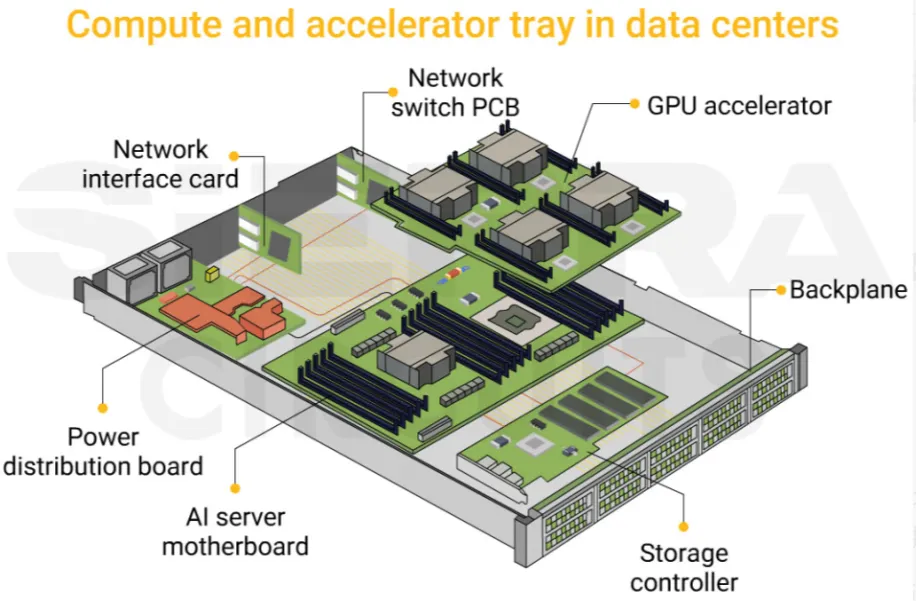

这样测出的数据才真正代表 GB300 在机房里的实际表现。GB300 NVL72 相关系统级示意图（显示高密度 AI 服务器中 GPU 加速卡的位置）：

图解：GPU 加速卡密集排列，VRM 热量会直接影响整个托盘的散热设计。总结：一句话记住 TTV 的本质GB300 EAK TTV ≠ 只测芯片凉不凉，而是测“整块真实板卡在满载时凉不凉”。少了 board-level power components（电感、电容）的发热模拟，冷却方案就会严重失真，导致实际部署掉链子。
