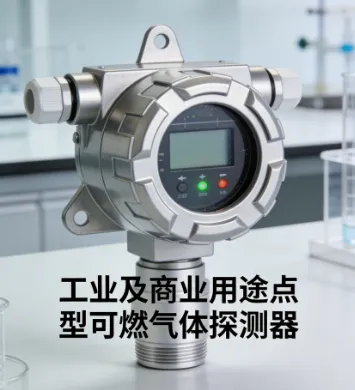

可下载新规可燃气体探测器第 1 部分:工业及商业用途点型可燃气体探测器

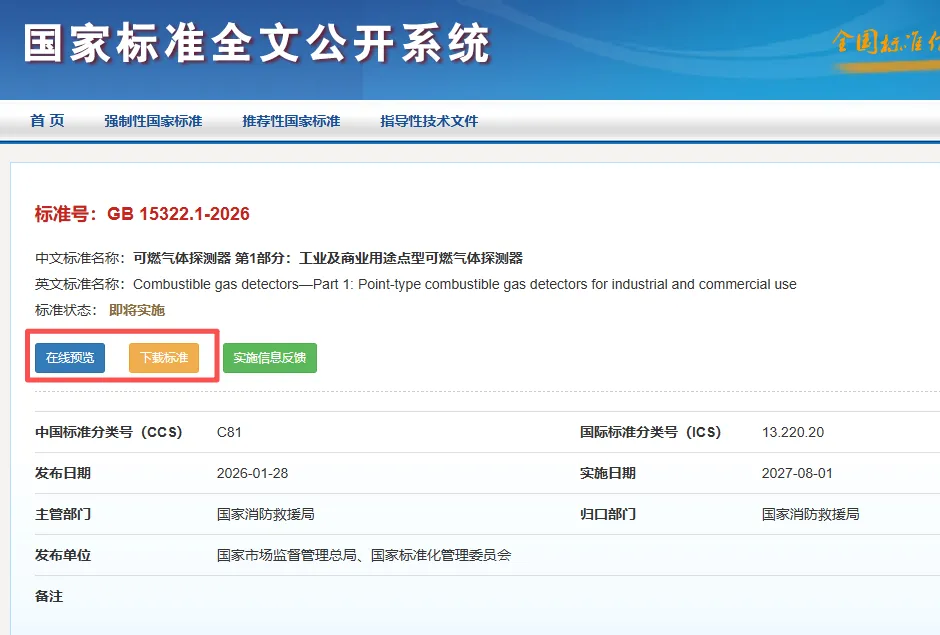

https://openstd.samr.gov.cn/bzgk/gb/newGbInfo?hcno=F8E50774B657DAF5CB019C3DDFF45ADE

工业及商业场所点型可燃气体探测器的设计、制造、检验统一技术依据，确保产品在复杂环境下准确报警，预防爆炸、中毒等安全事故。

一、适用范围与不适用场景

1.适用范围

场所类型：工业厂房、商业综合体、餐饮场所、地下管井、燃气站、化工园区、仓储设施等工业与商业场所

探测气体：烃类（甲烷、丙烷等）、醚类、酯类、醇类、一氧化碳、氢气及其他可燃气体 / 蒸气

核心功能：监测固定点位的可燃气体浓度，当浓度达到预设报警阈值时发出声光报警信号，联动控制设备（如切断阀、排风扇）

2.不适用场景

便携式可燃气体探测器（另有专用标准）

家用燃气报警器（执行 GB 15322.2 标准）

线型可燃气体探测器（非点型）

特殊极端环境（如深海、太空等超出标准规定的环境条件）

二、产品分类与命名规则

1.分类方式

按应用场景：工业型、商业型、管井型（新版 2026 标准新增）

按安装方式：壁挂式、吸顶式、管井专用式

按防爆等级：Ex d（隔爆型）、Ex ia（本质安全型）等，需符合 GB 3836 系列标准

按测量范围：

常规范围：0~100% LEL（爆炸下限）

低浓度范围：0~3% LEL（适用于需要早期预警的场所）

按供电方式：独立式：自带电源（如电池），可独立工作并显示浓度

非独立式：需外接电源，通常与报警控制器配套使用

按检测原理：催化燃烧式、红外吸收式、半导体式等（标准不限制检测原理，但需满足性能要求）

2.命名规则

标准规定了统一的产品命名格式，包含：产品类型、应用场景、测量范围、防爆等级、功能特性等关键信息，便于识别和选型

三、技术要求

1. 基本性能要求

性能参数	核心要求
报警动作值	一级报警：通常为25%LEL（可在 10%~40% LEL 范围内调整）；二级报警：50%LEL
响应时间	催化燃烧式≤30s；红外式≤60s
测量误差	≤±3% LEL（0~100% LEL 范围内）
重复性	报警值波动≤±2% LEL
稳定性	零点漂移≤±2% LEL / 月；量程漂移≤±3% LEL / 月

2. 环境适应性要求

温度范围：工业型 – 40℃~+70℃；商业型 – 20℃~+55℃；管井型 – 20℃~+60℃

湿度范围：10% RH~95% RH（无凝露）

抗干扰能力：

电磁兼容性：符合 GB/T 17626 系列标准

抗气体干扰：对非目标气体（如乙酸、乙醇）无误报

抗粉尘、油烟干扰：适用于工业粉尘环境和商业厨房

3. 防爆与防护要求

防爆性能：必须取得防爆合格证，符合 GB 3836 系列标准

外壳防护等级：≥IP65（防尘防水，新版标准商业型强制要求）

燃烧性能：非金属外壳需通过 V-0 级阻燃试验

电气安全：绝缘电阻≥100MΩ；电气强度 1250V/50Hz，持续 60s 无击穿

4. 功能要求

独立式探测器：必须具备浓度显示功能（5lx~500lx 光照下，1m 处清晰可见）

报警功能：声光报警，声压级≥85dB（距探测器 1m 处）

故障报警：传感器故障、电源故障等自动检测并报警

通信功能：支持 4-20mA、RS485、Modbus 等工业标准通信协议

管井型探测器（新版新增）：采用定时测量模式，适配地下燃气管道、阀井等无人值守封闭空间

四、试验方法与检验规则

1. 主要试验方法

试验项目	试验内容
报警动作值试验	标准气体测试法，采用 NIST 可追溯标准气样（不确定度≤1.5%），0.1% 步进浓度注入
响应时间试验	动态配气法，记录从气体达到报警浓度到探测器报警的时间
环境适应性试验	温湿度循环法（-10℃↔50℃，8 小时快速循环）；振动试验（10Hz~150Hz，10m/s²，X/Y/Z 轴各 30min）
防爆性能试验	按 GB 3836 系列标准进行隔爆、本质安全等试验
防护等级试验	IP65 测试：防尘试验（8 小时）+ 防水试验（10 分钟，12.5L/min 喷水）
电磁兼容试验	静电放电、射频电磁场辐射、电快速瞬变脉冲群等测试
