Boundary 插件更新:从离散采样到智能拟合,全场景图元兼容与精准控源

一、为什么要引入“拟合”机制？

在处理 Spline（样条曲线）、Arc（圆弧）、Ellipse（椭圆）等非线性边界时，传统的直接采样模式会产生大量微小直线段。

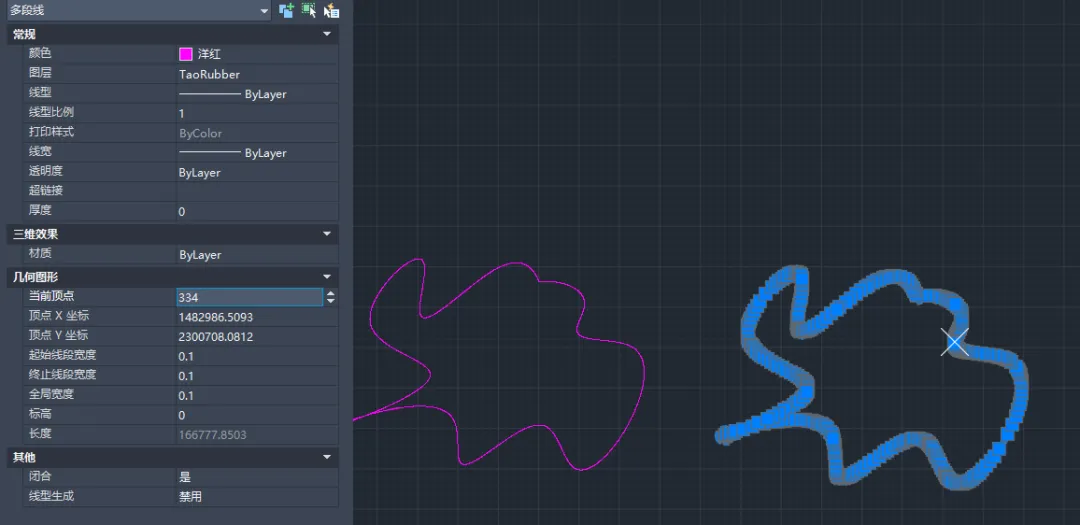

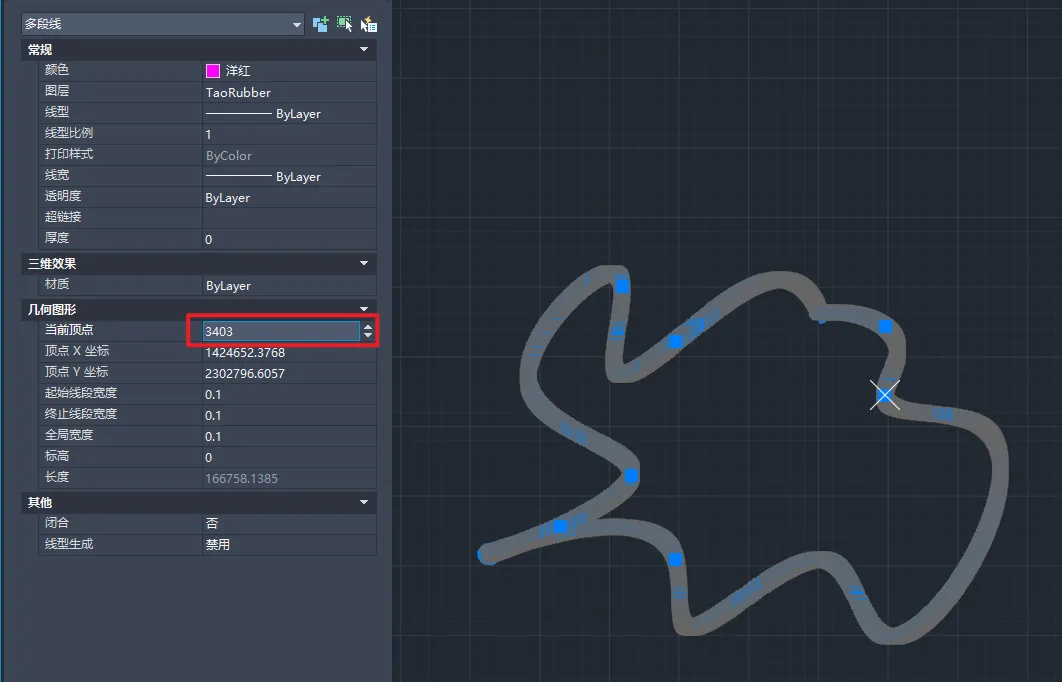

形状还原了，但代价是碎线成堆。多段线的顶点数随之“爆炸”，图纸体积增大，运行开始卡顿。更棘手的问题发生在后期——面积复核、路径加工、二次调整时，成千上万个控制点几乎让编辑寸步难行。

二、核心更新：多段线优化拟合算法

为了解决这一痛点，本次更新正式引入了智能拟合模式——不再记录采样点，而是还原几何段本身。

1. 从碎线到几何

算法会在预设公差范围内，自动识别采样点背后的几何特征，并将其转换为“直线 + 圆弧”的组合段。

•按需开启：设置面板新增拟合开关，可根据实际精度需求自主控制。

•拓扑严谨：优化了段间咬合逻辑，确保拟合后的边界依然严丝合缝，不会出现以往方案中的拓扑发散问题。

2. 参数化调节

插件开放了采样精度与误差精度双重参数，两个指标相互配合，让用户可以在“几何精简”与“形状还原”之间灵活取舍，不再受限于单一采样逻辑。

三、场景扩容：全图元兼容与顶层控源

除了底层算法的重构，本次更新还大幅拓展了插件能直接处理的实体类型，并引入了更灵活的顶层图源筛选机制，让边界构建更精准可控。

1. 突破实体限制，告别“炸开”预处理

以下实体现在均可直接参与计算，无需繁琐的前期转换：

•闭合图元：支持 Region（面域）与 Hatch（填充）的拓扑环提取

•嵌套内容：支持 BlockReference（块参照）的整体解析与坐标换算

•全面覆盖：Line、Polyline、Arc、Circle、Ellipse、Spline，以及 Wipeout（区域覆盖）、Face 等均已支持

2. 顶层控源：自定义有效图源

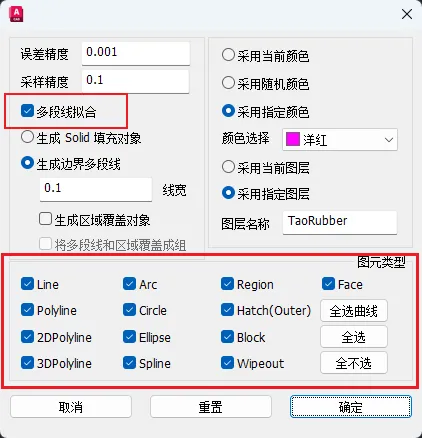

设置面板提供了完整的实体类型控制矩阵，让用户在源头上决定哪些图元参与计算：

•精准降噪：一键过滤填充或干扰线，只让多段线与块参照进入算法

•效率提升：无关实体在入口处被剔除，复杂场景的拓扑构网速度明显加快

四、深度解析：块参照的处理逻辑

块结构的支持涉及几个值得提前了解的细节，方便用户准确预判结果：

•顶层过滤不穿透块内部：实体类型的勾选是“顶层控制”。开启块参照参与计算后，插件会处理块内的所有几何，暂不支持在顶层单独过滤块内特定图元类型。

•动态块与可见性：完整支持动态块的参数化状态；同时能识别块内图元的可见性，仅对可见轮廓构网，隐藏图元不参与计算。

•XCLIP 裁剪说明：当前版本暂不支持块裁剪（XCLIP）后的边界解析，搜索仍基于块定义的原始完整轮廓进行。

五、小结

这次更新集中解决了两个实际工程问题：

1.边界质量：拟合算法将“采样碎线”转化为高精度几何段，图纸不再臃肿。

2.构建能力：打通更多实体类型，配合顶层过滤开关，复杂场景也能精准控源。

获取方式：

后台回复 【BoundaryManager】或【轮廓管理】获取 BoundaryManager；

回复 【SuperBoundary】或【内轮廓】获取内轮廓求解插件 SuperBoundary；

回复【TotalBoundary】或【外轮廓】获取外轮廓求解插件 TotalBoundary。

使用说明详见链接内 readme 文件。
