《2026二建机电》识图-电气工程(可下载)

建筑/工业电气工程

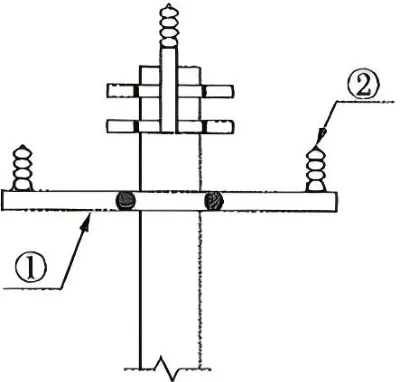

问题：说明图 2 中①、②部件的名称和作用。

答：

①是横担；②是绝缘子。作用：

①横担是装在电杆上端，用来固定绝缘子架设导线的，有时也用来固定开关设备或避雷器等。

②绝缘子用来支持固定导线，使导线对地绝缘，还承受导线的垂直荷重和水平拉力。

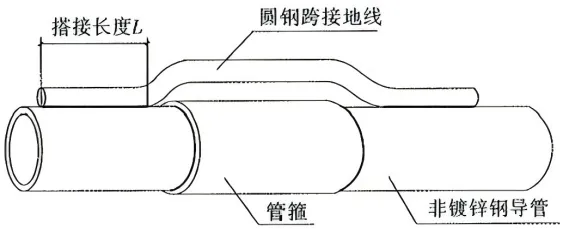

问题：圆钢跨接地线直径最小为多少？并计算最小搭接长度 L。

非镀锌钢导管接头示意图答：

（1）圆钢跨接地线直径最小为 6mm。

（2）圆钢跨接地线搭接长度应为圆钢直径的 6 倍，所以其最小搭接长度 L：6×6=36（mm）。

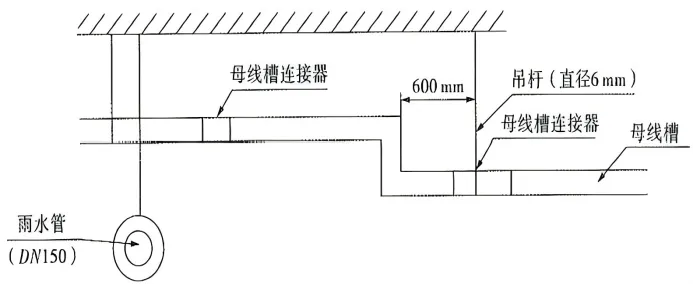

问题：图中母线槽安装存在什么质量问题？怎样整改？

室内配电低压母线槽与重力流雨水管交叉避让示意图答：

问题一：吊杆直径 6mm。

整改：室内配电母线槽的圆钢吊架直径不得小于 8mm。问题二：吊杆设置在母线槽连接器处。

整改：固定点位置不应设置在母线槽的连接处或分接单元处。问题三：中间一节母线槽未设置支架。

整改：每节母线槽不得少于 1 个支架。

【背景摘要】项目部在循环水泵单体试运转前，对电动机绝缘检查时，发现绝缘电阻不满足要求，采用电流加热干燥法对电动机进行干燥处理，用水银温度计测量温度时，被监理叫停。

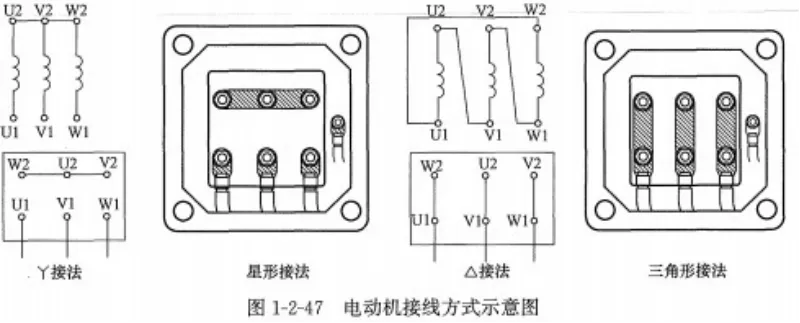

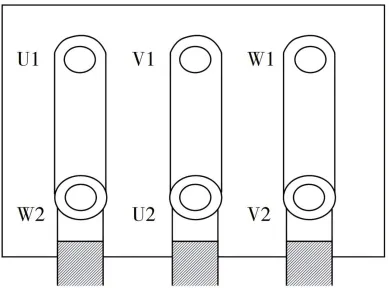

问题：图中的电动机为何种接线方式？电动机干燥处理时为什么被监理叫停？应如何整改？

答：（1）三角形接线法。

（2）原因：电动机干燥处理时用水银温度计测量温度不正确。

整改：干燥时不允许用水银温度计测量温度，应用酒精温度计、电阻温度计或温差热电偶。

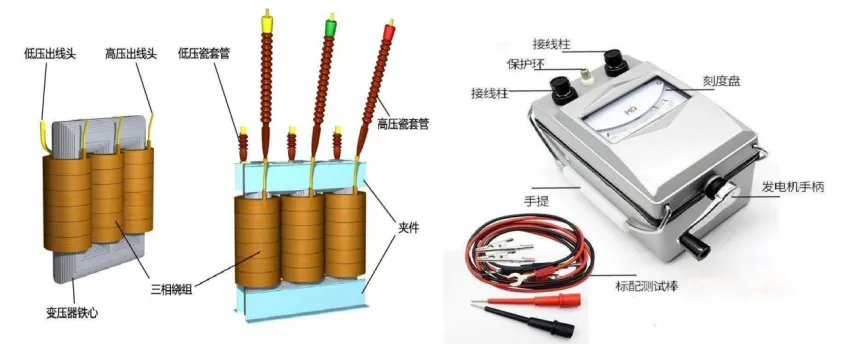

问题：图是变压器施工程序中的哪个工序？图中的兆欧表电压等级应选择多少伏？各工序之间的逻辑关系主要有哪几个？

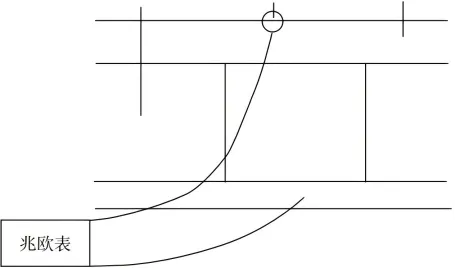

变压器施工中的某工序示意图答：

（1）图是交接试验中的铁芯及夹件的绝缘电阻测量。

（2）兆欧表选择 2500V。

（3）各工序之间的逻辑关系主要有顺序、平行、交叉等。

【总结】

1.识别构件名称并表述作用

2.计算型（搭接、电阻等）

3.找出不合理（根据知识点和规范，结合答题技巧）

4.识别接线图（电系统）
