DIP 生产工艺插件封装电子制造核心工艺与车间布局指南

DIP：电子乐章中的时光匠艺

在电子制造的长卷中，DIP（双列直插封装）宛如一曲沉稳的古典乐章。它不仅是通孔插装工艺的典范，更是一位历经岁月洗礼的“时光匠人”。从家电控制板的细微脉动，到工业控制器的坚实运转，DIP以其不朽的可靠性、便捷的维修性与可控的成本，在现代电子组装的星空中，依旧熠熠生辉。

一、七步闭环：一场精密的工业芭蕾

1.

来料检验与预处理这是一场与细节的对话。我们核对BOM清单，如同诗人校对韵脚；审视元件引脚的氧化痕迹，那是时间留下的诗行。引脚直径需比孔径羞涩地退让0.1-0.2mm，提前剪脚至2-3mm，只为避免在焊接时产生连锡的杂音或虚焊的叹息。

2.

元件成型加工自动散装电容剪脚机与电晶体自动成型机，是这场芭蕾的形体教练。它们温柔而坚定地为元器件引脚塑形，确保每一寸弧度都与PCB孔位完美契合，如同为舞者量身定制的舞鞋。

3.

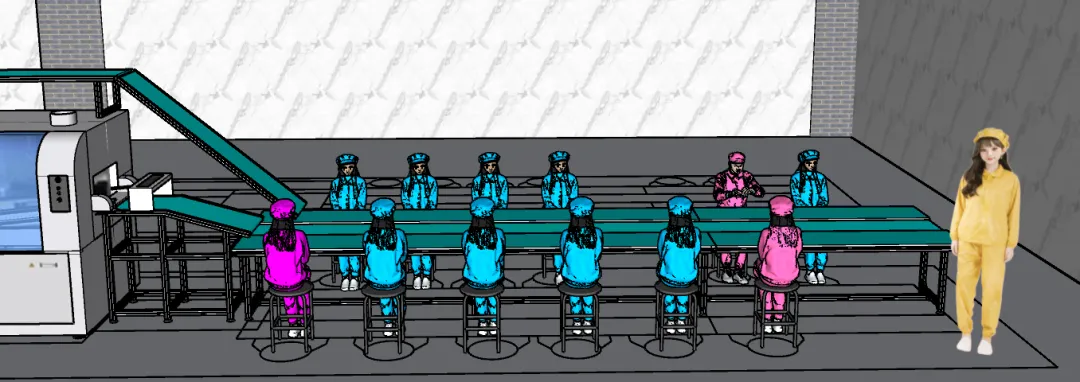

插件作业在这里，技艺分出两条河流。小批量或大型元件（如变压器、连接器）旁，工匠们以指尖的温度进行人工插件，这是人与物的直接交流；而在大批量的洪流中，自动插件机以0.1mm的误差控制与人工8倍的效率，演绎着机械美学的极致。

4.

波峰焊接（核心环节）这是整首乐章的高潮。预热（100-150℃）是序曲，喷助焊剂是铺垫，当250-270℃的锡波如金色浪涛般涌起，没过引脚1-2mm，瞬间凝固成饱满的焊点，宛如熔金浇筑的勋章。

5.

元件剪脚焊接后的PCBA，如同修剪过的草坪，引脚被整齐切至0.8-1.2mm。这不仅是对空间的尊重，更是为了避免短路或机械干涉的优雅克制。

6.

补焊与清洗对于未完美的角落，工匠们手持恒温烙铁进行补焊，这是对瑕疵的温柔修正。随后，专用溶剂或超声波清洗机轻柔拂去残留的助焊剂，让电路板重现洁净的容颜。

7.

检测与测试AOI自动光学检测如同鹰眼，审视着焊点的每一个微表情；ICT/FCT功能测试验证着电路的灵魂；高温老化测试则模拟着漫长岁月的考验。这三重奏，确保了每一块板子都能经受住未来的风浪。

二、车间布局：流动的建筑诗

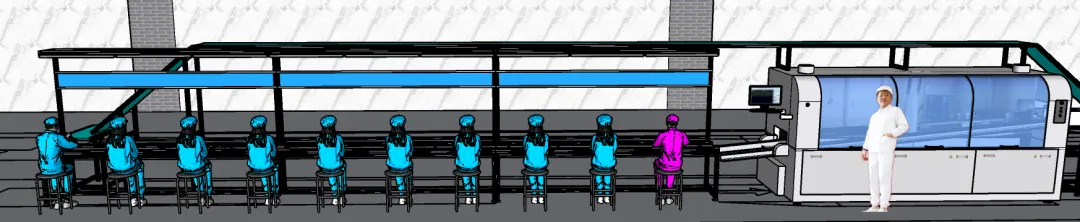

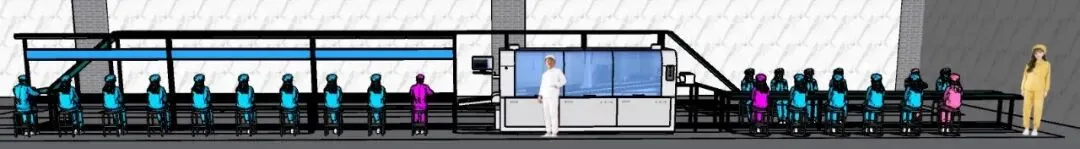

空间规划（📐）DIP车间，常与SMT比邻而居，约2000㎡的空间里，插件线或呈U型，或为直线，工作站间距1.2-1.5米，如同精心排布的琴键，等待着指尖的触碰。

物流动线（🔄）我们遵循“先进先出”的古老智慧，物料从仓库→插件线→波峰焊→检测→包装，如溪流般单向流动，避免了交叉与回流的杂乱，保持了生产的纯净节奏。

电力配置（⚡）单线80KW的电力需求，依托TN-S接地系统，为这场工业演出提供了坚实的能量基石。波峰焊设备旁预留的1-1.5米维护空间，则是留给未来的呼吸口。

环境控制（🌡️）焊接区的独立排风，是排除杂念的呼吸系统；检验区的充足照明，是洞察秋毫的明眸。40%-60%的温湿度，配合防静电地板，为电子元件营造了一个如恒温箱般宁静的家。

三、功能分区与设备协奏曲

四、关键设备：精准的乐器

在这张协奏曲的谱表上，每一件设备都是不可或缺的乐器：

●

自动插件机（松下RL133、JUKI JM-100）：以0.14-0.6秒/点的节拍，奏响效率的快板，误差≤0.1mm。

●

波峰焊机（快克、日东SB系列）：56KW的功率，250-260℃的焊锡温度，是乐章中炽热的铜管乐。

●

AOI检测仪：捕捉桥连、虚焊、漏焊、锡珠的蛛丝马迹，如同敏锐的指挥家。

●

返修台：温度控制≤350℃，焊接时间≤3s，是修补遗憾的温柔慢板。

五、质量控制：工艺的生命线

●

来料控制：引脚氧化是30%接触不良的罪魁祸首，我们严阵以待。

●

插件过程：元件紧贴PCB，方向正确，力度适中，如同对待易碎的梦境。

●

焊接检测：AOI与X-ray透视BGA底部，ICT/FCT验证灵魂，确保表里如一。

●

环境管控：全程ESD防护，接地电阻≤1Ω，温湿度40%-60%，是无声的守护者。

六、常见缺陷与对策

结语

DIP工艺，这位电子制造的“老大哥”，虽历经新潮的冲击，却因其高可靠性与易维修的特质，在汽车电子、工业控制、电源模块等殿堂中，依旧占据着不可替代的宝座。

工艺无新旧，适用即王道。合理的布局、精准的设备选型、严格的质控，这三根支柱，撑起了DIP工艺的尊严与辉煌。在这场精密与艺术交织的工业诗篇中，每一个焊点，都是时间与技艺共同凝结的琥珀。
