TCC-80/80I串口取电说明

TCC-80/80I 串口转换器无需外部电源即可实现 RS-232 和 RS-422/485 之间的完整信号转换。此外，TCC-80I 的 LED 电源指示灯，可检测 TCC-80I 是否有足够的供电。

RS-232端口取电说明

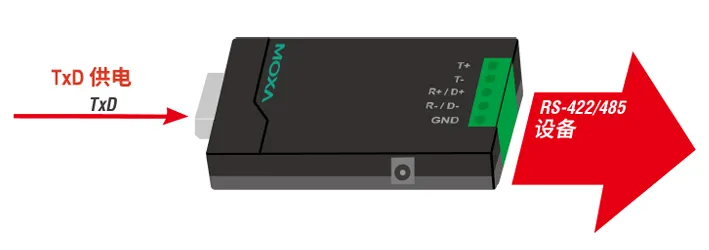

TCC-80/80I 的 RS-232 端口为DB9母头插孔，可以直接与PC主机相连接，并通过TxD信号线取电。无论电平信号高低与否，TCC-80/80I都可以从数据信号获得足够的电源。

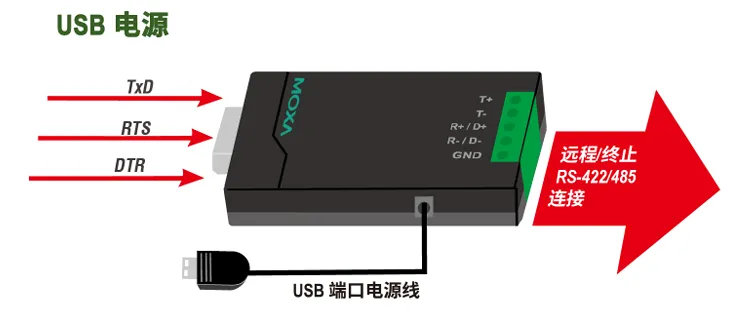

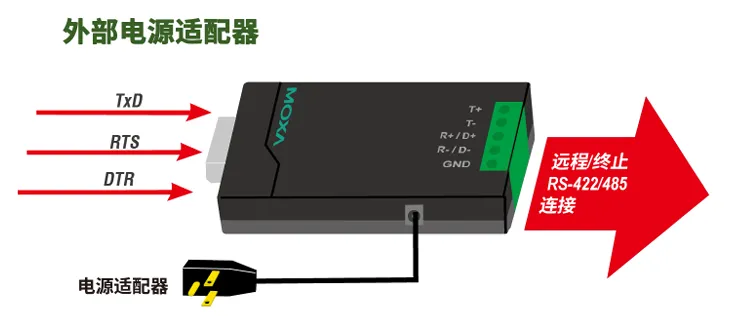

当无法使用握手信号、串口线缆太长，或者RS-232设备是低功率设备，则可以使用外部电源。外部电源则可使用适配器或USB电源线连接5至12VDC电源。

TCC-80I电源LED指示灯说明

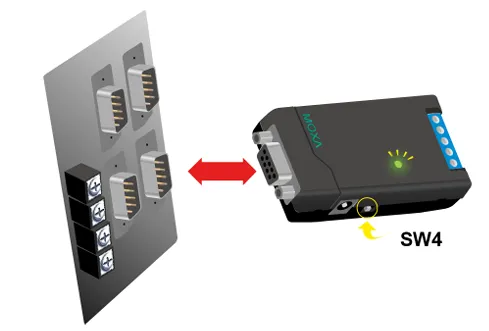

使用万用表即可轻松检测串口设备是否具备足够电力供电给转换器。 TCC-80I 提供更简单的检测方式。只需将 TCC-80I 连接至设备的 RS-232 端口，并将TCC-80I上的 SW4 开关设置为“Test Mode”。如果电源 LED指示灯亮起，代表 TCC-80I 供电充足。如果 LED 灯不亮，则需要额外为TCC-80I 配备外部电源。

注意：测试完成后，请务必将SW4开关转回“Std. Mode”(默认状态)。当处于” Test Mode”时，TCC-80I将不会传输数据。
