【教程】多通道模拟信号采集软件设计源码解读

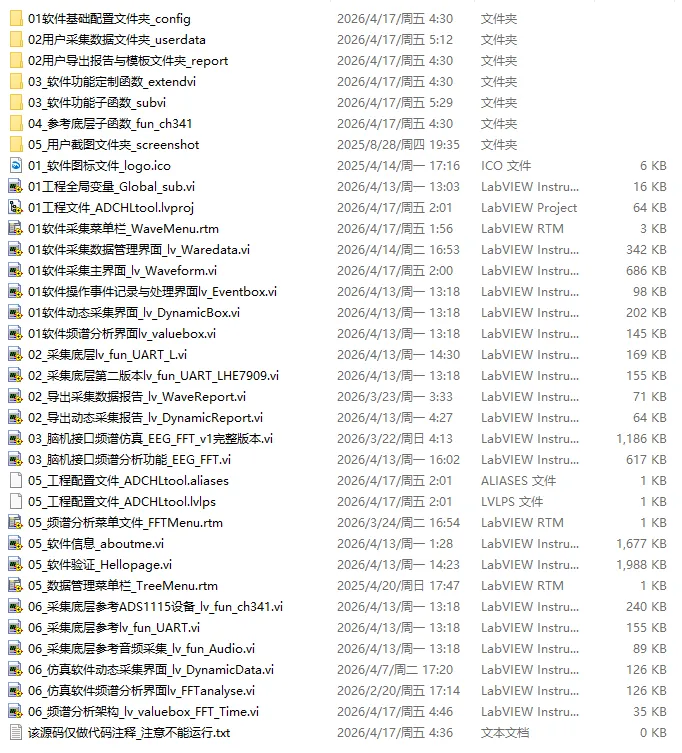

【文件夹类】01软件基础配置文件夹_config02用户采集数据文件夹_userdata02用户导出报告与模板文件夹_report03_软件功能定制函数_extendvi03_软件功能子函数_subvi04_参考底层子函数_fun_ch34105_用户截图文件夹_screenshot【工程文件类】01_软件图标文件_logo.ico01工程全局变量_Global_sub.vi01工程文件_ADCHLtool.lvproj01软件采集菜单栏_WaveMenu.rtm01软件采集数据管理界面_lv_Waredata.vi01软件采集主界面_lv_Waveform.vi01软件操作事件记录与处理界面_lv_Eventbox.vi01软件动态采集界面_lv_DynamicBox.vi01软件频谱分析界面_lv_valuebox.vi【底层驱动文件（部分）】02_采集底层_lv_fun_UART_Lvi【界面子功能】02_采集底层第二版本_lv_fun_UART_LHE7909.vi02_导出采集数据报告_lv_WaveReport.vi02_导出动态采集报告_lv_DynamicReport.vi03_脑机接口频谱仿真_EEG_FFT_v1完整版本.vi03_脑机接口频谱分析功能_EEG_FFT.vi05_工程配置文件_ADCHLtool.aliases05_工程配置文件_ADCHLtool.lvps05_频谱分析菜单文件_FFTMenu.rtm05_软件信息_aboutme.vi05_软件验证_Hellopage.vi05_数据管理菜单栏_TreeMenu.rtm【调试辅助文件类】06_采集底层参考ADS1115设备_lv_fun_ch341.vi06_采集底层参考_lv_fun_UART.vi06_采集底层参考音频采集_lv_fun_Audio.vi06_仿真软件动态采集界面_lv_DynamicData.vi06_仿真软件频谱分析界面_lv_FFTanalyse.vi06_频谱分析架构_lv_valuebox_FFT_Time.vi该源码仅做代码注释_注意不能运行.txt

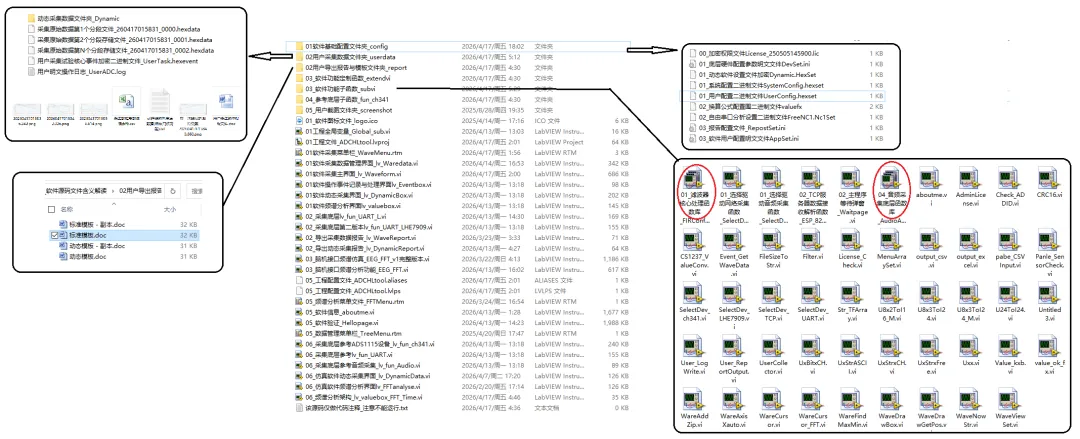

【用户数据文件夹】动态采集数据文件夹_Dynamic采集原始数据第1个分段存储文件_260417015831_0000.hexdata采集原始数据第2个分段存储文件_260417015831_0001.hexdata采集原始数据第N个分段存储文件_260417015831_0002.hexdata用户采集试验核心事件加密二进制文件_UserTask.hevent用户明文操作日志_UserADC.log【导出报告文件夹】标准模板 - 副本.doc动态模板 - 副本.doc【配置文件与子函数】00_加密权限文件License_250505145900.lic01_底层硬件配置参数明文文件DevSet.ini01_动态软件设置文件加密Dynamic.HexSet01_系统配置二进制文件SystemConfig.hexset01_用户配置二进制文件UserConfig.hexset02_换算公式配置二进制文件valuefx02_自由串口分析设置二进制文件FreeNC1.NcSet03_报告配置文件_RepostSet.ini03_软件用户配置明文文件AppSet.ini01_滤波器核心处理函数库01_选择驱动网络采集函数_SelectD...01_选择驱动音频采集函数_SelectD...02_TCP服务器数据接收解析函数_ESP_B2...02_主程序等待弹窗_Waitpage04_音频采集底层函数aboutme.vi        AdminLicense.vi     Check_ADDID.viCRC16.vi校验      CS1237_valueConv.vi  Event_Get_WaveData.viFileSizeToStr.vi    Filter.vi         License_Check.vi    MenuArr ysSet.vioutput_csv.vi       output_excel.vipabe_CSV            Panele_SensorCheck.vi【打开设备窗口（部分）】SelectDev_ch341.viSelectDev_LHE7909.viSelectDev_TCP.viSelectDev_UART.vi【转换和输出类】Str_TFArray.vi      U8x2To1 6_M.vi        U8x3To12_4_M.viU24ToI24_vi         Untitled3.viUser_Log_Write.vi   User_ReportOutput.vi  UserCollector.viUxBitxCH.vi         UxStrxASC II.vi       UxStrxFre e.viUxx.vi              Value_lxb.vi          value_ok_fx【波形图量化显示类】WareAdd_Zip.vi      WareAxis_Xauto.vi    WareCursor.viWareCur sor_FFT.vi  WareFind_MaxMin.vi   WaveDrawBox.viWaveDra wGetPos.vi  WaveNow_Str.vi       WaveView_Set.vi

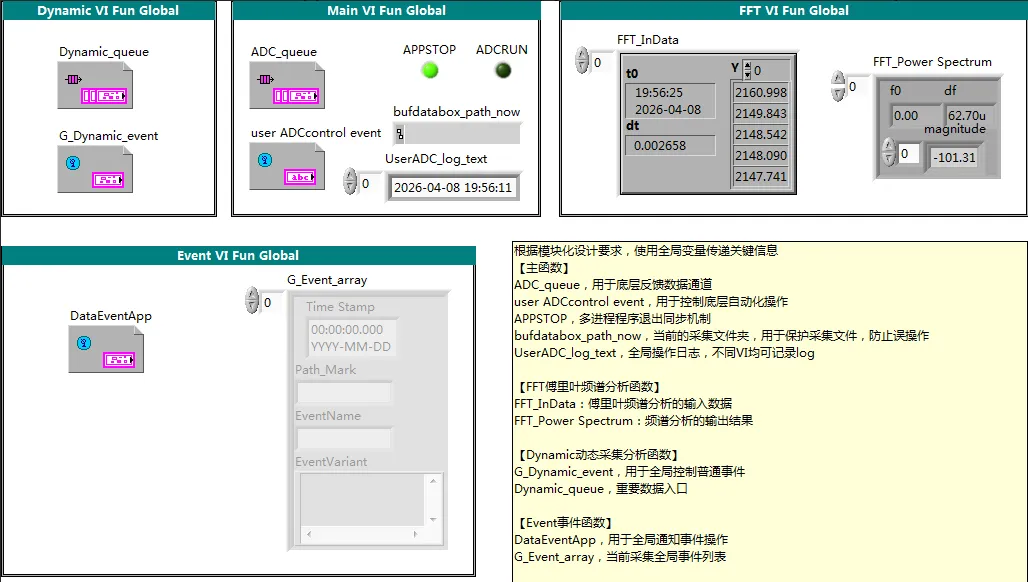

【动态触发软件界面变量 Dynamic VI Fun Global】输入队列Dynamic_queue：负责输入采集数据输出事件G_Dynamic_event：负责通知事件机制【Main VI Fun Global】ADC_queue     APPSTOP    ADCRUNbufdatabox_path_nowuser ADCcontrol event【FFT_Power Spectrum】【Event VI Fun Global】DataEventApp  G_Event_arrayPath_Mark EventName   EventVariant【主函数】ADC_queue，用于底层反馈数据通道user ADCcontrol event，用于控制底层自动化操作APPSTOP，多进程程序退出同步机制bufdatabox_path_now，当前的采集文件夹，用于保护采集文件，防止误操作UserADC_log_text，全局操作日志，不同VI均可记录log【FFT傅里叶频谱分析函数】FFT_InData：傅里叶频谱分析的输入数据FFT_Power Spectrum：频谱分析的输出结果【Dynamic动态采集分析函数】G_Dynamic_event，用于全局控制普通事件Dynamic_queue，重要数据入口【Event事件函数】DataEventApp，用于全局通知事件操作G_Event_array，当前采集全局事件列表
