应粉丝要求，专门写一篇文章介绍下常用绘图工具。鉴于粉丝同学新手较多，且网上教程多如牛毛，对工具只做简要介绍，不对如何使用做延伸。重点推荐对新手友好且免费的AI辅助绘图工具，以便快速上手画出审美和形式还像那么回事的架构图。

工具选不对，画图累翻倍

周三早上10点，工程师阿杰收到架构师的消息：周五架构委员会要评审下用户积分系统的改造方案，但目前只有交互流程，缺失整体架构图，需要输出一版。

这个项目涉及积分计算引擎重构、异步任务拆分、缓存策略调整，还要对接新的风控服务。他打开Drawio，开始拖拽方框：

• 找Redis图标花了1分钟——图标库里的Redis长得不像官方logo

• 画异步消息流时，虚线和实线区分不明显；

• 对齐四个服务模块时，鼠标微调了十次还是对不齐。

• 最后调配色和位置花了三个小时。

最后花了一天时间，图终于画完了。

阿杰看着屏幕上的涂鸦，叹了口气：线条交叉得像意大利面，配色像是上世纪的风格。

更要命的是，他发现方案里漏了降级策略，改图又要重来一遍。

这是每个工程师都很熟悉的一幕。画架构图花费了大量的时间。

我们习惯了在Drawio里反复拖拽对齐，习惯了在PlantUML里查语法文档，习惯了为了好看把Visio文件传来传去。

但问题是：架构图是沟通工具，不是艺术品。

当我们把80%的精力花在调整方框位置上，真正重要的架构决策反而被忽视了。

最近深度使用ProcessOn 的AI生成功能后，我发现画架构图可以从体力活变成脑力活——输入需求描述，10秒出图，再花5分钟微调，就能产出一张看起来还不错的架构图，分层、配色都可以灵活调整。

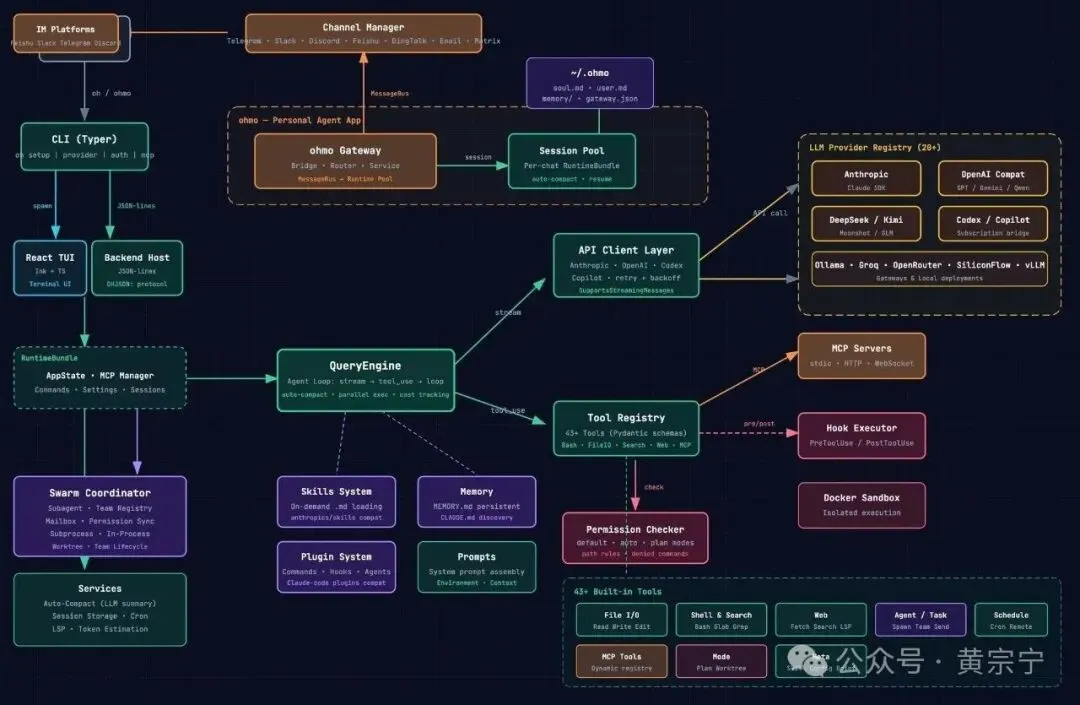

也体验了目前国内外号称比较好用的AI绘图工具、Skill等，输出的架构图大都比较洋气和炫酷，但与平时的风格差异太大，也缺少清晰的分层，如下图。相比较还是喜欢线框图分层形式的架构图。

一、工具选型：没有银弹，只有取舍

之前文章如何画架构图：当4+1视图太老、C4太虚，我们该用什么图来讲清楚架构？有提到，

现在互联网大厂架构图多采用线框图，本质上是方框+箭头（连线）。

理论上画这些基础图形市面上所有的绘图工具均可支持，甚至我还见过使用PPT画架构图的老炮。

但工欲善其事必先利其器，好的绘图工具 ，可以极大的节省花费在细枝末节上的绘制的时间，萝卜白菜各有所爱，选择你认为适合你的工具就是最好的。

架构图工具的选择，本质是在专业性、协作性、易用性之间的权衡。

Visio：不推荐

曾经的行业标准，如今已显老态。

优点：

• 图形库较全
• 与Office集成好

缺点：

• 仅Windows平台可用，Mac用户直接出局
• 年费挺贵
• 文件格式封闭，分享给非Visio用户时兼容性堪忧

除非你的公司强制要求，否则不建议个人或中小团队使用。

它功能齐全，但在这个需要快速迭代的时代，太重了。

Drawio：开源免费

优点：

• 完全免费且开源
• 支持离线与浏览器双模式
• 拥有较全的云服务图标库
• 无需注册即可使用，隐私友好。

缺点：

• 无AI辅助功能
• 界面设计好像停留在上一个时代，美观度上不够好
• 复杂架构对齐操作繁琐
• 协作体验一般

适合个人开发者使用。

有一段时间非常喜欢用，现在飞书文档内部也集成了drawio，协作上的问题算是解决了。平时用的较多的一个绘图工具。

PlantUML：极客专属

用代码画图的代表。

优点：

• 纯文本可随代码一起提交Git，版本演进可追溯
• 与IDEA、VS Code等集成，IDE内直接预览
• 对UML标准支持较好

缺点：

• 需记忆大量语法指令
• 自动布局功能僵硬，复杂架构图常出现线条交叉混乱
• 视觉表现力差，图表缺乏现代设计感

适合技术文档即代码的实践者，专业但门槛高

Mermaid：Markdown伴侣

优点：

• 语法比PlantUML简单
• Markdown原生支持，GitHub/GitLab直接渲染

缺点：

• 图形类型少于PlantUML，复杂UML图支持不足
• 美观度依赖渲染引擎，经常没办法对齐，分层也是一塌糊涂，画架构图不喜欢用，序列图、流程图等倒比较合适（结合ai）
• 大型架构图性能下降明显

个人不太喜欢，偶尔会为了省事让ai生成一版，当做参考，然后再在drawio中手动绘制一遍。

ProcessOn

优点：

• 云端协作体验流畅，支持多人实时编辑与评论
• AI生成架构图功能目前体验下来还不错
• 个人版免费使用（有使用次数限制）且导出无水印
• 内置模板很多（新手友好），配色可以灵活调整（最喜欢）

缺点：

• 精细排版能力略逊（依赖纯手动）
• 离线编辑能力较弱
• 根据模板生成的文字超出线框后会截断，手动编辑也无法找回

适合需要频繁协作的敏捷项目，模板较多，新手也能依葫芦画瓢。

飞书文档

严格来说是飞书文档集成的绘图工具，如drawio（绘图工具、uml图）和mermaid (文本绘图，快捷指令/mermaid)。

优势：

• 可以在文档中实时编辑，避免频繁修改来回拷贝。
• 多人协作上效率较高

缺点：

• 除了协作，上述工具的缺点基本都有。

三、AI辅助绘图

ProcessOn是目前用过最好的AI辅助架构图生成工具，核心能力有三点：

1. 自然语言秒转架构图

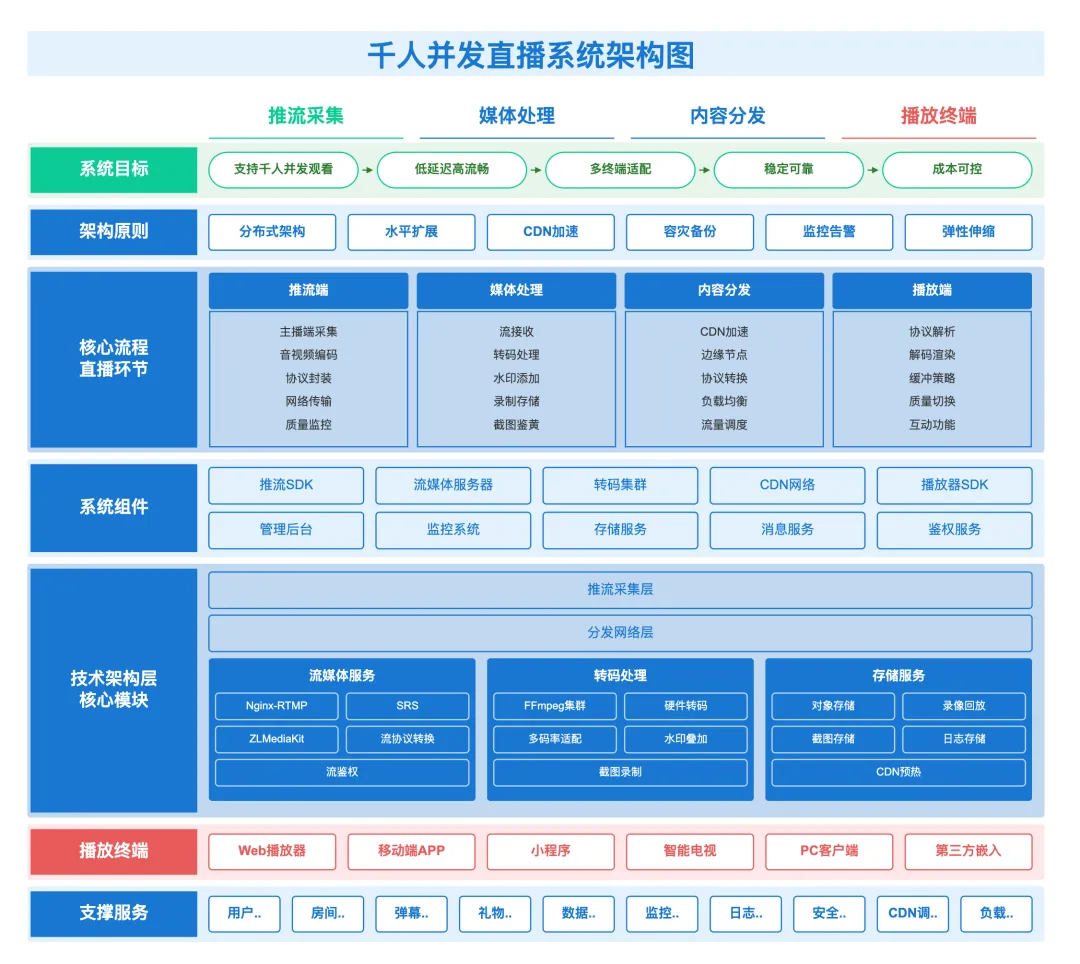

输入需求描述，例如：设计一个支持千人并发的直播系统，包含推流、转码、分发、播放四个环节。

选择模板后，10秒内生成分层架构图，AI懂得将这些组件归类到正确的分层中，不需要手动拖拽排列。

它知道CDN应该放在接入层，消息队列应该放在服务层，对象存储应该放在数据层。

2. 持续对话优化

生成初版只是起点。该工具支持连续对话优化，通过自然语言指令反复调整。

例如，生成基础架构后，可以继续输入：

将架构分为控制平面和数据平面。

AI会立即理解意图，重新布局，将信令管理归入控制平面，将媒体流转归入数据平面。

继续追问：为敏感数据添加加密模块和监控系统。

AI会在现有图表基础上，在控制平面区域插入安全与监控模块，包含数据加密块、实时监控系统、安全审计服务等组件。

每次对话指令都会实时更新图表，立即看到修改效果。这种交互模式模拟了真实的技术方案讨论过程，但效率提升了十倍不止。

3. 支持手动编辑，可控性强

AI生成的图表并非黑盒。点击编辑按钮，即可进入手动编辑模式，进行任何程度的精细调整。

一键调整架构图配色，手动调整精细大小、形状和图标。

其他功能看下来与手动绘图功能一致，不在赘述。

四、AI绘图三条实战心法

工具虽好，也要会用。分享三条实战心得：

1. 分层构建，从简到繁

不要试图一次性描述过于复杂的系统，这容易让AI抓不住重点。正确做法是搭骨架、再填充血肉。

第一步用一句话定义系统核心：

• 生成一个基础的三层Web应用架构。
• 满意后，再逐步添加：为后端添加Redis缓存层。
• 接着：在数据库前引入读写分离。

这种分步法让AI与你的思路保持同步，便于控制质量。

就像架构设计本身，先定边界，再填细节。

2. 善用专业术语

模型经过海量技术文档训练，能精准理解标准组件与模式。

使用明确的技术词汇能减少歧义。

例如，使用消息队列、API网关、负载均衡器、微服务架构、容器化部署等术语，AI会自动匹配对应的图标与布局模式。

避免使用模糊的描述。

术语的精准度，直接决定了生成图的专业度。

3. 手动精修不可少

AI目前擅长结构生成，不擅长精确排版，目前也仅能使用预制的几个模板。

生成后自定义配置，如对齐、配色、字号调整仍需人工在编辑器中完成。

另外，大规模架构建议分模块生成后手动拼装。

AI是助手，不是替代者。

架构师的专业判断，体现在对生成结果的审视和调整中。

五、结语

有人问：为什么画架构图这么难？

我说：难的不是画图，是把混乱的思绪梳理成清晰的结构。工具只是放大器，思维才是核心。

ProcessOn的AI生成架构图功能，代表了一种新的工作范式：从手动绘图的体力劳动，转向需求描述与架构决策的智力劳动。

它不替代架构师的专业判断，而是将我们从重复的图形拖拽中解放出来，把更多时间投入到真正的技术架构设计中。

对于技术管理同行或者工程师，掌握AI绘图不仅是效率提升，更是思维方式的升级。

当业务方提出一个新需求时，能够快速甚至当场生成可视化架构方案进行讨论，这种即时反馈能力将成为技术领导力的重要组成。

架构图的本质是降低认知复杂度。好的架构图应该是一眼看懂的分层模型，而不是需要层层剥开的洋葱结构。

建议亲自体验从一句话到专业架构图的转化过程。你会发现，画架构图原来可以如此简单。

你目前用什么工具画架构图？遇到过哪些痛点？欢迎在评论区分享。
