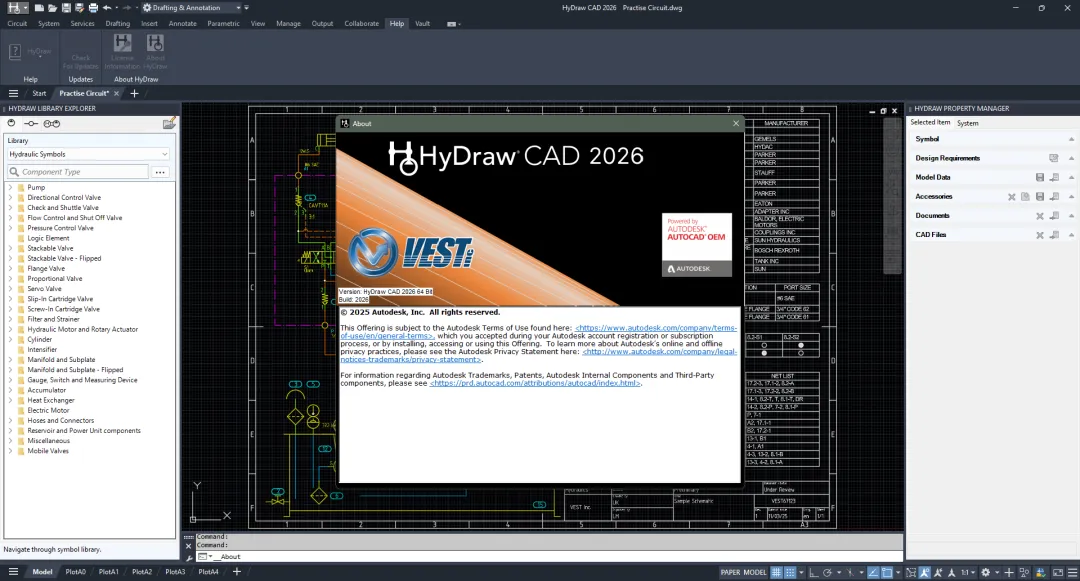

HyDraw CAD 液压回路专业设计软件

HyDraw CAD 是由 VEST, Inc. 开发的一款专业的液压回路设计软件，自带二维CAD引擎，帮助工程师快速、准确地完成符合行业标准的原理图设计，并生成详细的物料清单。

核心功能与特点

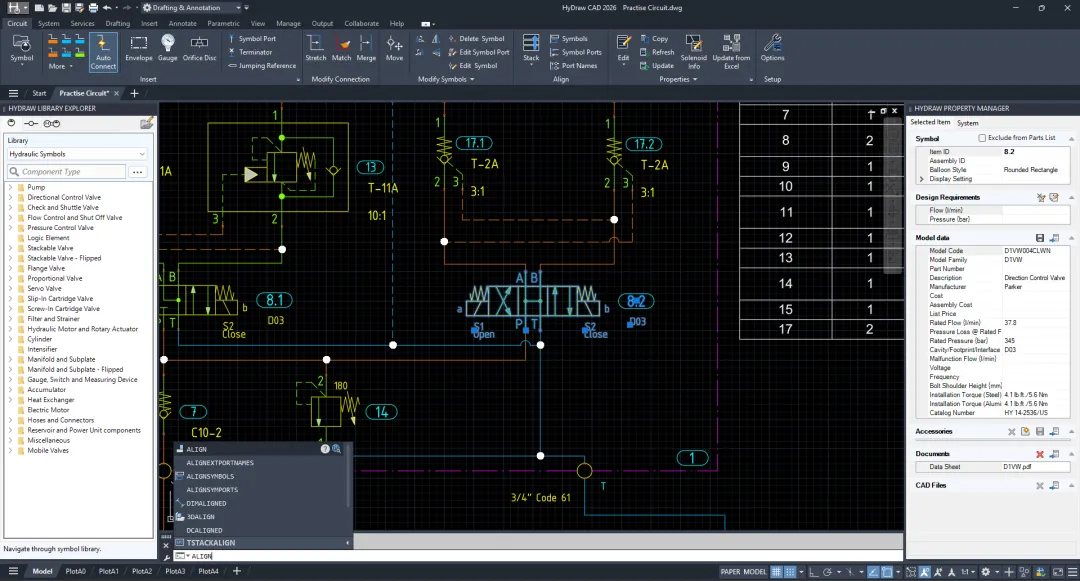

• 智能化符号库：软件提供超过8000个符合ISO 1219-1标准的智能液压与电气符号，支持拖拽式放置。符号经过参数化定义，包含端口信息、型号数据等，确保设计的精准性与一致性。

• 自动化物料清单：系统能根据原理图中的元件型号数据，自动提取并生成物料清单（BOM）及阀孔清单，并支持导出至Excel，消除手动制表可能带来的错误。

• 无缝数据集成：HyDraw CAD 能与下游的三维阀块设计软件 MDTools 无缝对接，将原理图数据直接传递给三维模型，实现设计流程的数字化贯通。

应用价值

对于液压系统设计师而言，HyDraw CAD 旨在将设计重心从繁琐的绘图与核对工作中解放出来，专注于逻辑构思。通过标准化的绘图与自动化的数据流转，帮助团队缩短设计周期并提升交付质量。
