SCIEX OS定量质谱软件中谱图的加和、扣除和叠加，修改

在SCIEX OS定量质谱软件的Explorer模块中，对谱图进行加和、扣除、叠加以及调整显示格局是数据分析中的关键操作。下面将图文结合，详细介绍这些功能。

1.谱图的加和、扣除与叠加

这些操作通常用于比较不同样品或不同离子通道的信号。

叠加显示多个样品谱图

这是最常用的功能，用于直观对比多个样品的色谱图或质谱图。

u操作方法：在Explorer模块中，分别打开需要比较的样本数据。通过Window下拉菜单选择Tile Vertical（纵向平铺）或Tile Horizontally（横向平铺）来排列窗口。然后，在每个窗口的Show下拉菜单中选择Extracted Ion Chromatogram (XIC)，并指定要查看的特定离子对。最后，点击叠加图标，将一个谱图窗格直接拖拽到另一个谱图窗格上，即可实现叠加显示[[1]]。

u功能设置：在Display Settings中，可以使用Overlay选项来设置叠加显示的具体内容，例如是否同时叠加定性和定量通道，以及是否显示离子比率判定线[[2]]。

u交互查看：叠加后，图中会包含共享相同坐标轴的不同迹线（轨迹），便于对比[[3]]。活动迹线会以粗体显示，标题区会显示各图谱的标题和对应的颜色标识。当叠加的谱图过多时，可以单击标题左侧的图标来切换显示，仅查看活动迹线的标题，使界面更清晰[[4]]。

谱图的加和与扣除

虽然搜索结果中未详细描述在SCIEX OS中直接进行谱图数学运算（如加和、扣除）的独立功能，但相关概念体现在数据处理流程中。例如，在定量分析中，可以通过检查不同样品或不同碎片的叠加图来确认峰形或优化积分，这本质上是一种视觉上的“加和”比较[[5]]。更复杂的数学处理可能依赖于后台算法或通过其他模块（如Analytics）完成。

2.修改图谱的显示格局

调整显示格式可以使数据呈现更符合个人分析习惯和报告要求。

调整窗口布局与显示内容

u窗格管理：如前所述，通过Window菜单可以灵活地平铺、层叠或关闭多个谱图窗口，创建最佳的比较视图[[6]]。

u显示设置：在Peak Review Display Setting窗口中，可以详细调整谱图的外观。例如，在Appearance选项卡中可以设置同时显示的谱图数量（如3行3列网格）、选择是否以叠加模式显示，以及调整谱图的填充方式等[[7]]。

自定义缩放与标题

u缩放设置：在Zoom设置中，可以调整窗口的缩放范围，例如将视图锁定在特定的保留时间窗口内，以便仔细观察色谱峰[[8]]。这也可以在软件的报告生成功能中进行设置，以确保报告中峰的显示格式符合要求[[9]]。

u标题自定义：在Graph Title设置处，可以自定义谱图标题显示的内容，例如选择仅显示样品名称、质量准确度或数据采集时间等信息，使图谱标识更加清晰[[10]]。

3.多个样品谱图叠加显示

这是进行重现性考察、空白对照或样品间差异分析的核心操作。

操作流程总结

打开数据：在Explorer中打开多个需要对比的样品数据文件。
提取特定信号：为每个样品选择需要对比的色谱图，通常是总离子流图（TIC）或提取离子色谱图（XIC）[[11]]。
执行叠加：使用拖放操作（将窗格图标拖至目标图）或通过专门的叠加命令，将多个谱图合并到同一个坐标轴下[[12]]。
管理与识别：叠加后，利用颜色区分不同样品。可以通过单击样品列表中的复选框，来快速显示或隐藏某个样品的谱线，方便聚焦于特定数据的对比[[13]]。在叠加图中单击某个样品的轮廓曲线，可以动态高亮该谱图，并在列表栏中同步选中该样品[[14]]。

高级显示控制

在叠加视图的工具栏或属性编辑栏中，可以进一步设置：

u显示方式：如“默认”、“全部显示”、“仅代表性样品”等[[15]]。

u曲线属性：修改每条谱线的颜色、线型、透明度及绘图质量[[16]]。

u数据排序：支持按样品的“共有峰”数值等进行排序，便于模式识别[[17]]。

通过上述功能，SCIEX OS软件提供了强大的可视化工具，帮助用户高效地处理、比较和展示复杂的质谱数据，从而为准确的定量和定性分析提供支持。

加入仪器分析前沿资料信息库，

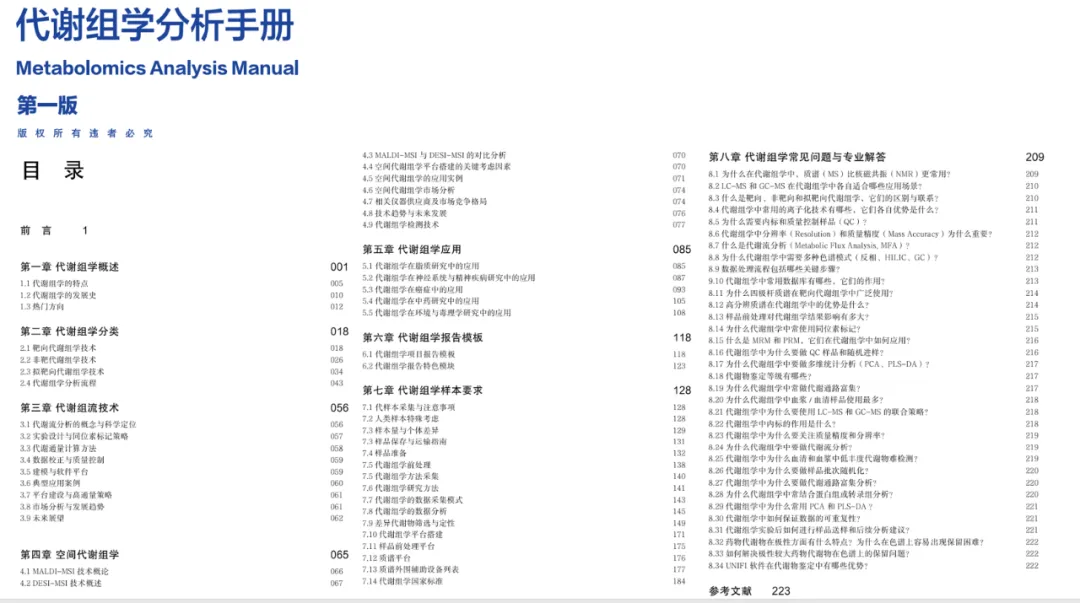

送质谱学堂代谢组学分析手册

最近建的可以薅羊毛的有关色谱质谱科研内容的小圈子

···························································································································

仪器分析学苑是，致力于为广大科研工作者、技术人员和学生提供丰富的仪器分析知识、实验技巧和行业动态，可以获取您想要的技术文档，测试优惠，实验耗材，尤其对照品和塑料制品，目前开发了免费质谱工具和质谱解谱软件，低价加入小圈子可获取持续更新仪器学习科研资料http://s.a0j.top/C8dcMnC/CBETB

2.包年咨询，仪器分析学苑知识星球

https://t.zsxq.com/0fi0l3WGy

加入仪器分析知识星球包年服务福利：

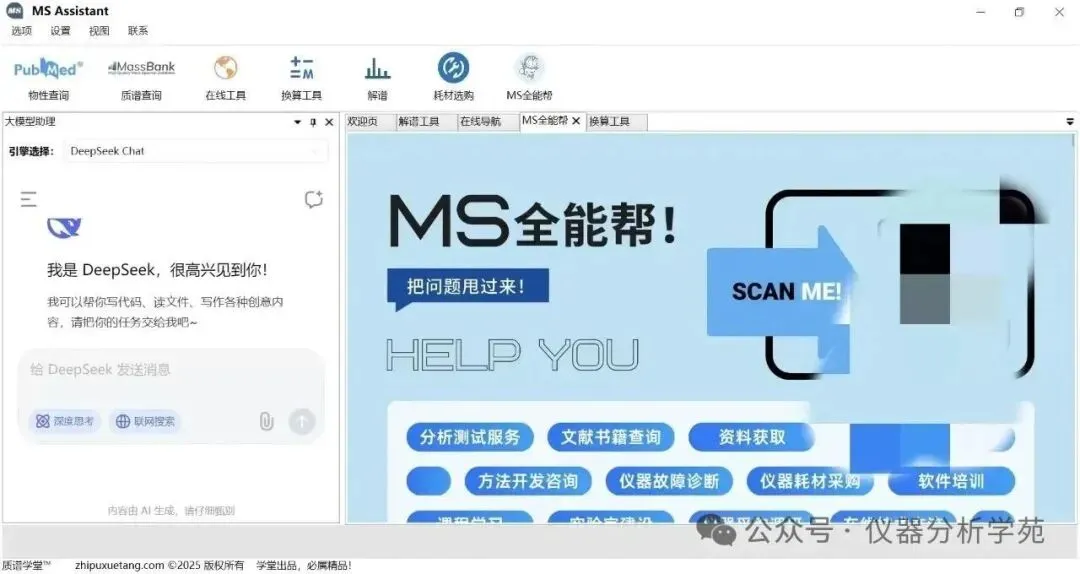

加入星球福利二：质谱辅助与解谱软件 ms assistant

随着资料逐渐增加，会员人数逐渐增多，每隔半年，星球价格会依据情况相应上浮，早加入，早享受，等待就是成本！

星球价格，不过一顿饭，但是星球却可以持续的给你提供价值，助力市场开拓，销售增长，职场提升。还能扩大行业链接，增加创富可能！

此外仪器分析学苑可以提供VIP贵宾服务：

专家社群咨询【送知识星球】

2. 个人咨询（单次和一对一）：液相质谱方法开发，empower软件，masslynx软件，unifi软件 qsight simplicity， waters，安捷伦，ab，pe液质联用技术，分子网络GNPS

相关的群聊：

盖独学难成, 唯友为益也，我们给大家建立了一个学习，交流，资源的专业分享平台，群里除了日常可以提问，大神会帮助解答以外，群中还有很多老师分享的文档、资料、书籍，绝对让你受益匪浅！为了防止机器人和无关人员加入：现有两种进群方式

行业动态，职业发展【科学家雄鹰计划】目前分为分析，制剂，生物三个板块【行业大佬背书】

加入一: 分析科学家雄鹰计划群聊a与b，已经超过200人，有大量资源，现转为收费群（19.9），

加入二:9.9元红包，直接入分析科学家雄鹰计划群C，生物科学家雄鹰计划A与制剂科学家雄鹰计划A，关注加星标公众号，在看点赞，转发公众号任意文章在朋友圈3h不删除，邀请入群

测试平台：

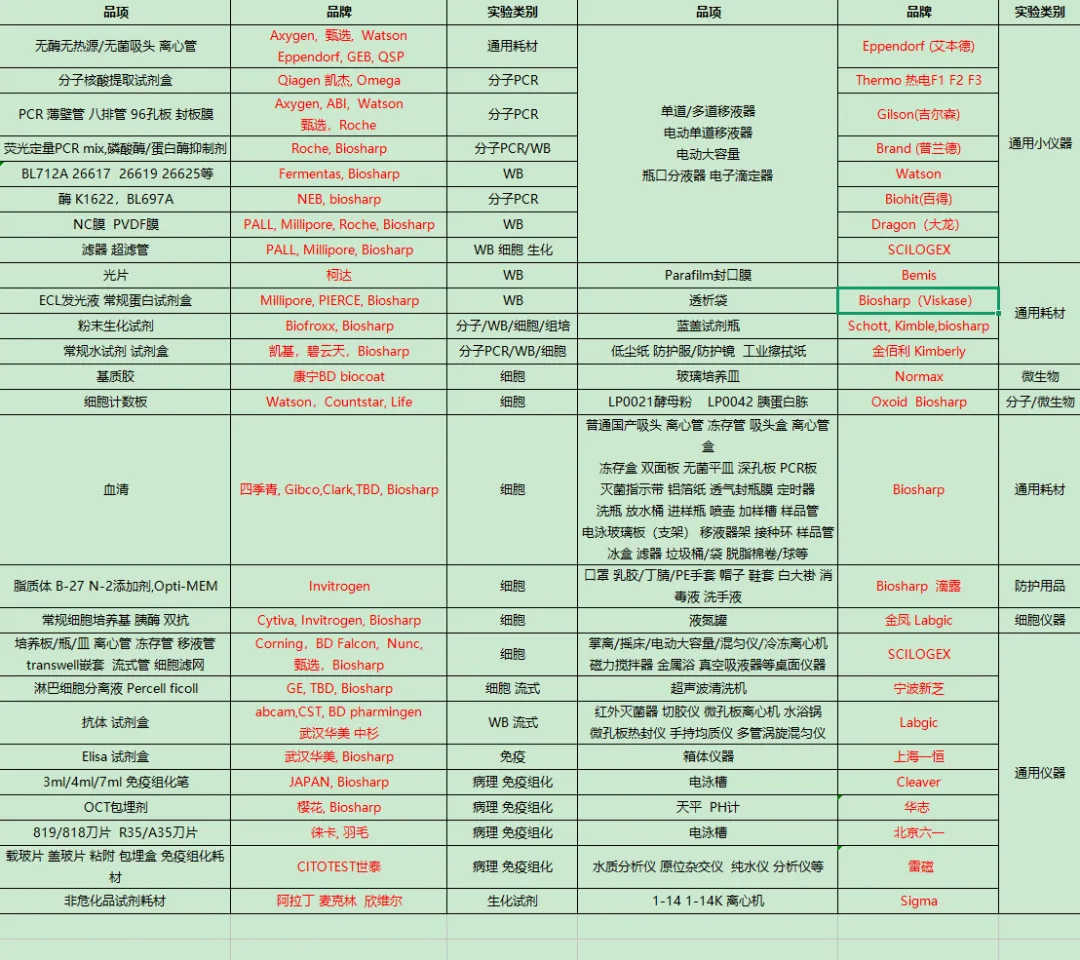

实验室生化环材耗材一站实服务，日常耗材，通用仪器
