[自研插件]城南工具箱-青春版,功能详解3

本篇讲解［城南工具箱-青春版］断面恢复功能的具体功能和操作步骤。

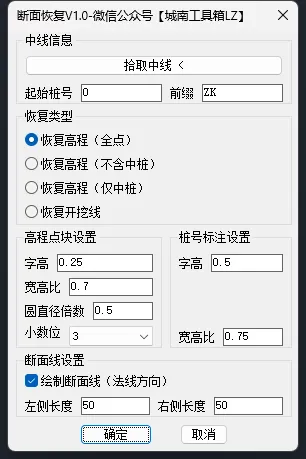

1、通过选择路中线的多段线，选择Cass横断面格式数据文件，进而将数据文件转换为高程点展点在图面。比如纬地鸿业格式的横断面数据文件，可以通过本工具箱的横断面功能进行转换为Cass横断面数据文件，进行断面上测量点的恢复。
2、拾取中线具有记忆信息，下次不用拾取也按照上次拾取的进行断面恢复。
3、恢复类型提供多种格式，可以恢复全点，不含中桩，仅中桩，以及恢复开挖线。恢复开挖线是自动提取横断面文件左右侧最大偏距进行恢复，只是需要注意，这里的提取数据最好提取设计线数据，本工具箱功能：多格式横断面提取可以进行提取。
4、可以设置高程点样式，以及生成的桩号标注字体样式，字体高度，宽度。
5、可以选择是否进行断面线绘制，以及绘制的距离左右侧是多少的自定义输入。
6、桩号的起点设定为多少，就会读取横断面数据文件桩号多少以后的数据，进行标注。以及可以设置桩号前缀。

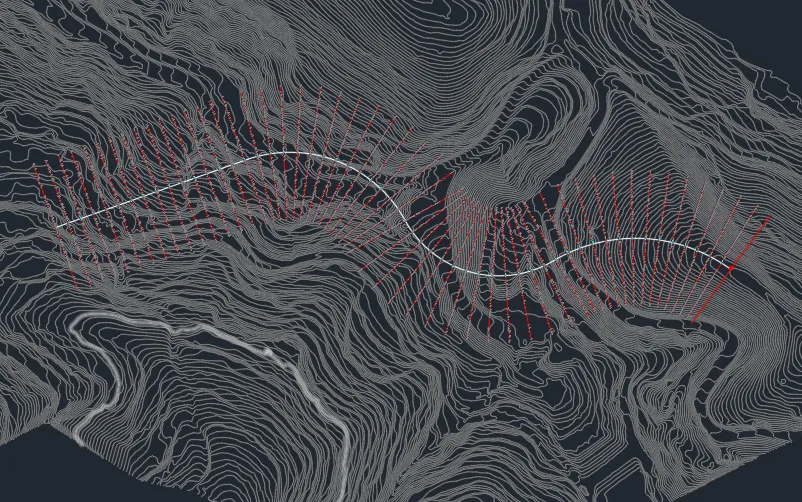

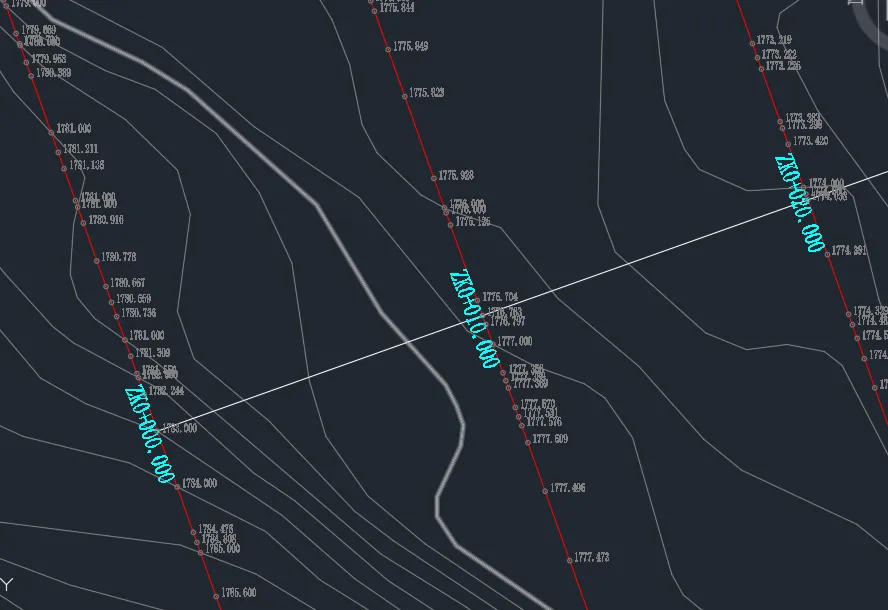

7、下面是恢复出来的横断面线和高程点。
