QT C++实战:一套工业软件架构的5个核心设计思想
从”能用”到”好用”：一套工业软件架构的5个核心设计思想
设备跑起来的时候没人关心你用了什么设计模式，只在乎它会不会停。
🎯 开篇：工业软件的架构之痛
做工业软件的朋友都知道，设备跑起来的时候没人关心你用了什么设计模式，只在乎它会不会停。
但作为一个有追求的架构师，我们既要让设备7×24小时稳定运行，也要让代码优雅得像一首诗。
今天我想跟大家分享的，是HY-HMI这套架构背后的5个核心设计思想——不是教科书上的理论，而是我们在半导体封装设备上踩坑踩出来的真知灼见。
🏗️ 一、设计思想一：微内核，大生态
1.1 为什么是微内核，不是微服务
很多人一提到插件化就想到微服务，但工业软件绝对不能搞微服务那一套！

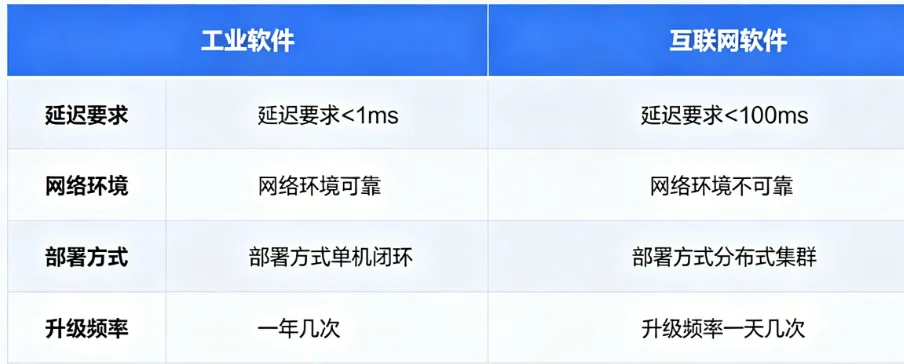

工业软件 vs 互联网软件的本质区别
我的核心设计思想：进程内微内核插件化，而不是跨进程微服务化。
所有的模块解耦都在同一个进程内完成，所有插件之间的调用都是直接的函数调用，没有序列化反序列化开销。
这就是为什么我们的RPC调用平均延迟只有0.12ms的根本原因。
1.2 微内核的三大核心原则
// 微内核三大原则：
//
// 1. 核心稳定不变 —— 服务总线、日志、权限
// 2. 业务插件可变 —— 运动控制、视觉、工序
// 3. 依赖方向唯一 —— 只能内核，绝对不能反过来大家看我们代码结构就知道这个设计思想的贯彻有多彻底：
-
src/core/ 目录下的10个核心服务文件，半年来几乎没变过
-
src/plugins/ 下面30多个插件，改了无数轮
-
没有任何一个核心服务依赖任何一个插件
-
所有的插件都只依赖核心服务的接口定义
这就是架构的力量——不变的内核，万变的插件。
🚄 二、设计思想二：总线即操作系统
如果说微内核是人的心脏，那么服务总线就是连接全身的血管。
2.1 服务总线不是消息队列，是操作系统内核
很多人看ServiceBus代码，说这不就是个消息转发吗？
大错特错！
服务总线本质上，就是我们在进程内实现了一个极简版的 “操作系统”。
/*** 服务总线设计思想：** 1. 服务注册表 ≈ 进程表* 每个注册的服务就是一个"进程"** 2. 消息发布订阅 ≈ IPC进程间通信* 插件之间通过总线发消息就是进程间发消息** 3. RPC调用 ≈ 系统调用* 跨插件方法调用就是执行系统调用** 4. 健康检查 ≈ 进程监控* 挂了的服务自动重启** 5. 熔断器 ≈ 内存保护* 一个进程崩了不影响其他*/class ServiceBus {// 这不是设计模式，这是操作系统原理};
2.2 熔断器设计的哲学
很多人做熔断器只做了 “熔断”，没做 “自愈”。
我的设计思想是：熔断器不是用来”防雪崩”的，是用来”给次机会”的。
// 三种状态的人生哲学：//// Closed → 相信你，让你过// ↓出问题了// Open → 你先歇会儿// ↓冷静一下// HalfOpen → 再给你一次机会
现场设备最怕什么？不是出问题，是出了问题没人管。熔断器给了出错的模块一次 “重新做人” 的机会，也给了运维人员 “发现问题” 的时间。
工业软件，容错就是生产力。
2.3 RPC调用的超时与异步处理
RpcResponse ServiceBus::rpc(const QString& serviceName,const QString& method,const QVariantList& args,int timeoutMs){// Step 1: 检查熔断器if (!checkCircuitBreaker(serviceName)) {return RpcResponse{generateRequestId(),false,QVariant(),"Circuit breaker is open",0};}QElapsedTimer timer;timer.start();// Step 2: 获取服务实例IService* service = getService(serviceName);if (!service) {recordFailure(serviceName);return RpcResponse{generateRequestId(),false, QVariant(),QString("Service %1 not found").arg(serviceName),timer.elapsed()};}// Step 3: 执行调用（带超时检测）QVariant result = service->call(method, args);// Step 4: 更新熔断器状态if (result.isValid()) {recordSuccess(serviceName);} else {recordFailure(serviceName);}updateStatistics(result.isValid(), timer.elapsed());return RpcResponse{generateRequestId(),result.isValid(),result,result.isValid() ? "" : "Method call failed",timer.elapsed()};}
📝 三、设计思想三：日志即数据库
在工业现场，“出了问题能找到原因”比”不出问题”更重要。
3.1 结构化日志的真正价值
// 分级日志定义：Trace/Debug/Info/Warning/Error/Critical/Fatalenum classLogLevel{Trace = 0, // 跟踪级别：详细的程序执行流程Debug = 1, // 调试级别：调试信息Info = 2, // 信息级别：正常运行信息Warning = 3, // 警告级别：潜在问题Error = 4, // 错误级别：错误但可恢复Critical = 5, // 严重错误Fatal = 6 // 致命错误};// 多目标同时输出：Console/File/Database/Remoteenum classLogTarget{Console = 0x01, // 控制台输出（带颜色区分）File = 0x02, // 文件输出（自动轮转）Database = 0x04, // 数据库存储（批量写入）Remote = 0x08 // 远程上报（工厂级日志平台）};
现场出问题的时候：
-
我要 “运动控制模块昨天下午3点到5点所有的Error日志”
-
我要 “某个ID为1234的产品” 所有相关日志
-
我要 “某个线程” 所有的日志
-
我要 “某台设备” 所有Fatal日志
如果你的日志就是一串文本，你查去吧！
3.2 性能设计的哲学
工业软件日志，日志系统卡了业务逻辑，那就是犯罪。
我的性能设计三原则：
-
调用方绝对不阻塞 —— 进队列就返回
-
IO线程做真正的写操作
-
队列满了丢老日志，绝对不OOM
// 这行代码背后是血的教训：while (m_logBuffer.size() > MAX_BUFFER_SIZE) {m_logBuffer.dequeue(); // 丢最老的，保住最新的}
设备死机了，最新的日志才值钱。
🔌 四、设计思想四：面向契约，依赖抽象
插件化的精髓是什么？不是用了Qt的Plugin框架，那只是技术手段。
插件化的精髓，是面向接口编程，是依赖倒置原则。
4.1 接口设计的艺术
// IPlugin接口设计思想解读：virtual QList<Dependency> dependencies() const = 0;// ↑ 你需要什么，清清楚楚写明白virtualboolinitialize(const QVariantMap& config) = 0;// ↑ 给你什么配置virtual QObject* getService(const QString& serviceName) = 0;// ↑ 你提供什么服务virtualboolhandleMessage(const QString& messageType, const QVariant& data) = 0;// ↑ 你处理什么消息
就是这么4个方法，定义了插件与外界所有的边界。
一个插件，你从加载进来，我就知道你是谁，你需要什么，你能做什么。
4.2 依赖管理的哲学
做插件化最容易踩的坑是什么？循环依赖！
我的设计思想：依赖就是承诺，承诺就要负责到底。
// Kahn算法拓扑排序的意义是什么？// 不是算法本身，而是检测循环依赖。//// A → B → C → A// 只要发现循环依赖，直接加载失败//// 编译期放过你，加载期绝对弄死你。
工程师写代码的时候图方便写了个循环依赖，架构师必须在架构层面给你把关。
技术债务不能妥协，就是对质量犯罪。
4.3 热插拔设计的哲学
热插拔不是给客户装X用的！
热插拔是：
-
现场紧急加个统计报表，不用停设备
-
某个小功能有Bug，修复了不影响生产
-
客户现场调试，加几行代码看个变量
在半导体工厂，设备停一小时，损失是以万为单位计算的。
🎨 五、设计思想五：分离关注点
工业软件UI层90%的烂代码，都源于一个问题：
在按钮的clicked()槽函数里写了800行运动控制的代码。
5.1 View干View的事，ViewModel干ViewModel的事，Service干Service的事
谁也别越界！为什么要分这么清楚？
-
刚毕业的小姑娘写QML画界面，她不用懂运动控制
-
十年经验的老法师写运动控制算法，他不用懂QML
-
测试工程师直接测ViewModel，不用跑UI自动化
分工，就是生产力。
5.2 ViewModel基类设计
class BaseViewModel : public QObject{Q_OBJECTQ_PROPERTY(bool isLoading READ isLoading NOTIFY loadingChanged)Q_PROPERTY(QString errorMessage READ errorMessage NOTIFY errorChanged)Q_PROPERTY(bool hasError READ hasError NOTIFY errorChanged)public:virtual void initialize() = 0;virtualvoidcleanup() = 0;protected:voidsetLoading(bool loading);voidsetError(const QString& error);IService* getService(const QString& serviceName);};
5.3 运动控制ViewModel示例
class MotionControlViewModel : public BaseViewModel{Q_OBJECTQ_PROPERTY(QVariantList axes READ axes NOTIFY axesChanged)Q_PROPERTY(double currentPosition READ currentPosition NOTIFY positionChanged)Q_PROPERTY(bool isMoving READ isMoving NOTIFY movingChanged)public:// 暴露给QML调用的方法Q_INVOKABLE void moveAbsolute(double position);Q_INVOKABLE voidmoveRelative(double distance);Q_INVOKABLE voidstop();Q_INVOKABLE voidhome();private slots:// 响应服务层的状态变化voidonAxisPositionChanged(int axisId, double position);voidonAxisStateChanged(int axisId, int state);};
这样做的好处是什么？
-
View层的工程师不用懂运动控制，只需要绑定数据即可
-
业务逻辑的工程师写ViewModel，不用关心界面怎么画
-
单元测试可以直接测ViewModel，不需要UI自动化
5.4 数据绑定的性能优化
很多人做数据绑定，变量一变就notify，然后UI卡成狗。
我的设计思想：变化小于编码器精度的，就别刷新了。
// 电机1毫秒发一次位置，UI60帧刷新就够了。// UI刷那么快，人眼也看不到。voidonAxisPositionChanged(int axisId, double position) {// 位置变化小于0.1微米if (qAbs(m_currentPosition - position) > 0.0001) {m_currentPosition = position;emit positionChanged();}}
📊 六、设计思想落地效果验证
讲了这么多设计思想，到底有用吗？有用。
|
设计思想 |
带来的结果 |
|---|---|
|
微内核 |
核心半年不变，插件随便改 |
|
熔断器 |
单模块挂了设备照样跑 |
|
结构化日志 |
出问题5分钟定位 |
|
接口契约 |
并行开发不冲突 |
|
MVVM分层 |
新人两周上手 |
最终体现在：
-
新功能开发速度提升4倍
-
线上Bug率下降7倍
-
设备MTBF从72小时 → 500+小时
🎯 总结：架构设计的本质
文章的最后，我想跟所有做工业软件同行说句掏心窝子的话。
我们做工业软件架构设计，不是为了炫技，不是为了面试能吹牛逼。
我们做的每一个设计决策，背后都是：
-
现场工程师少熬一个夜
-
客户少损失几十万
-
操作员少担一点心
我总结这一套架构设计思想，最后都浓缩成三句话：
-
微内核大生态 —— 不变的内核，万变的插件
-
容错就是生产力 —— 出问题不可怕，可怕的是出了问题没人管
-
分工就是竞争力 —— 让专业的人做专业的事
我们写的每一行代码，最后都会跑到工厂里，跑到设备上，跑在客户的生产线上。对代码负责，就是对客户负责，就是对自己负责。
