HyDraw CAD900(液压原理图设计软件)

应用介绍

基础信息

应用标签

#

应用简介

HyDraw CAD900电脑版是VEST公司推出的一款专业智能液压电路设计软件，专门用来高效精准搭建液压回路，还能一键产出专业液压回路图纸、零件清单与报价清单。操作方式十分人性化，只需点选组件，把“智能”符号拖拽到绘图区域就能快速布局设计。

软件自带智能连线能力，线路和端口可以自动对齐，还能通过跳线自主完成布线。配备自动BOM生成功能，保障物料清单数据精准无误，既能直接嵌入电路图，也能导出到Microsoft Excel使用。内置超8000个符合ISO 1219-1标准的专业符号，全面适配工业和移动液压系统设计场景。

它还搭载实用的二维CAD引擎油路设计模块，新手也能轻松做出零差错的专业液压回路。支持使用标准ISO符号，借助智能链接功能关联模型数据、配件资料、文档以及CAD文件，整体设计效率和专业度直接拉满，液压行业从业者都能上手试用。

功能特色

HyDraw CAD900(液压原理图设计软件)特色

HyDraw CAD针对符号、连接线和标题栏提供了全套实用编辑能力，支持对HyDraw对象进行替换、翻转、旋转、转换与连接操作，连接线兼容ISO标准样式、自定义样式以及合并处理，还能自由插入和编辑标题栏，满足液压图纸基础绘制需求。

软件还有多项实用增强功能，自带HyDraw属性管理器、属性显示、导出到MDTools、装配ID、绘图模板等能力，同时可以借助Autodesk Vault来统一管理HyDraw CAD工程图，项目图纸管控更加专业便捷。

功能介绍

这款软件上手门槛很低，依托专属功能区菜单逻辑清晰，能快速检索各类HyDraw符号，支持拖拽或双击直接插入图纸，还可自行入库通用符号、模型代码组件符号，随时编辑符号参数属性。HyDraw库收纳了各类简单和复杂图形组件符号、工业及移动液压系统原理图，严格遵循ISO1219-1：2012标准设计，包含滑入式、旋入式插装阀及歧管设计电路专用符号；智能符号依托基础图形绘制，遵循静态位置设计规则，自带端口识别与编号，也可借助标准基础形状自行定制通用符号。

软件严格遵守ISO模块系统指南，按图层属性分配管线颜色、命名端口与位置，支持美国和欧洲两种使用模式。内置强大库搜索功能，可在线检索通用及OEM专属符号电路，省事又省力。同时支持局域网团队共享HyDraw库，统一设计标准、提升协作效率；还能通过库和数据管理控制台自定义组件并留存OEM目录数据。额外具备动态方向控制阀门设计、OEM专属电路设计、Net List创建、流形成本估算等实用能力，还可对接FluidPowerTools.com，大幅节省设计时间与成本。

HyDraw CAD900电脑版使用说明

HyDraw CAD配备专属功能区菜单，划分电路、系统、服务和帮助四个选项卡，日常常用命令随手就能调用。软件还内置大量预设快捷方式与别名命令，可直接在命令行快速调用，涵盖YL库管理器、YP物料管理器、各类专业连接管线及插入工具、列表刷新、项目设置等实用指令，大幅提升绘图操作效率。

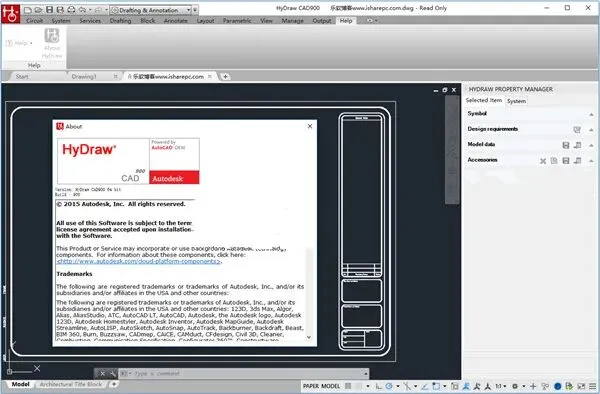

软件自带HyDraw Library Explorer和HyDraw物业管理器两大核心工具，前者支持通过树视图或搜索快速调取符号、外部端口和组件，可自由拖动停靠、设置自动隐藏，还能设置软件启动时自动加载；后者默认停靠在界面右侧，分Selected Item和系统两个选项卡，分别展示选中组件与整套电路的属性，支持搜索模型数据、自定义设计配置，同样可设置开机自启并记忆停靠位置，适配不同用户的绘图使用习惯。
