外标混凝土结构设计详图软件Spider功能介绍
随着中国工程企业持续拓展海外市场，采用ETABS、SAP2000和SAFE 等CSI系列软件进行结构分析与设计，已成为工程实践中的主流技术路线。然而，在结构设计成果向施工图转化的过程中，仍存在大量依赖人工完成的重复性与繁琐性工作。与此同时，结构工程师在海外项目中还面临图纸表达差异问题：国内工程普遍采用“平法”制图体系，而在执行美标、欧标项目时，通常要求采用“逐构件表达”的详图模式，即对每一根梁、每一根柱以及每一片剪力墙单独绘制立面图和剖面图。
Spider是一款由加拿大SPIDTECK公司（SPIDTECH Structural Software Inc.）开发的专业混凝土结构详图设计软件，作为内置于AutoCAD平台的插件，能够直接读取CSI系列软件的模型与设计结果，在AutoCAD环境中自动完成符合美标/欧标要求的配筋计算、构造要求及施工图绘制，并可一键生成材料清单及计算报告。软件支持梁、柱、剪力墙、楼板、基础、楼梯等各类混凝土构件，覆盖结构施工图设计的主要内容。本文将系统介绍Spider的工作流程和核心功能。

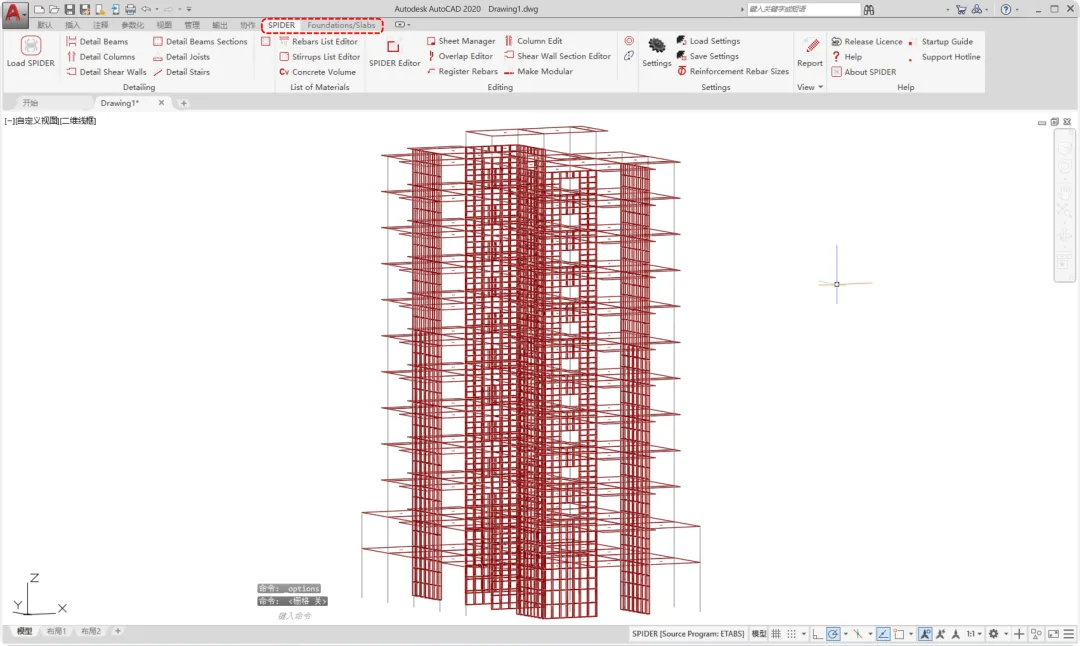

图1 Spider插件在AutoCAD中的显示（导入模型后）
1.典型工作流程
Spider是一款面向结构施工图阶段的专业详图设计软件，其核心功能是将构件设计结果自动转化为符合规范要求的施工图。软件主要功能包括：模型与设计结果导入、配筋计算与构造要求校核、构件详图绘制、材料统计以及图纸管理与批量出图。
作为连接CSI系列有限元软件与AutoCAD绘图平台的桥梁，软件的典型工作流程如下：
1）在CSI软件中准备输入文件
在CSI软件中完成结构建模、分析与设计后，分别导出模型文本文件（.e2k、.s2k 或 .f2k）以及设计结果文件（.accdb 或 .mdb）。当前程序要求设计结果文件单位为厘米。
2）文件导入Spider

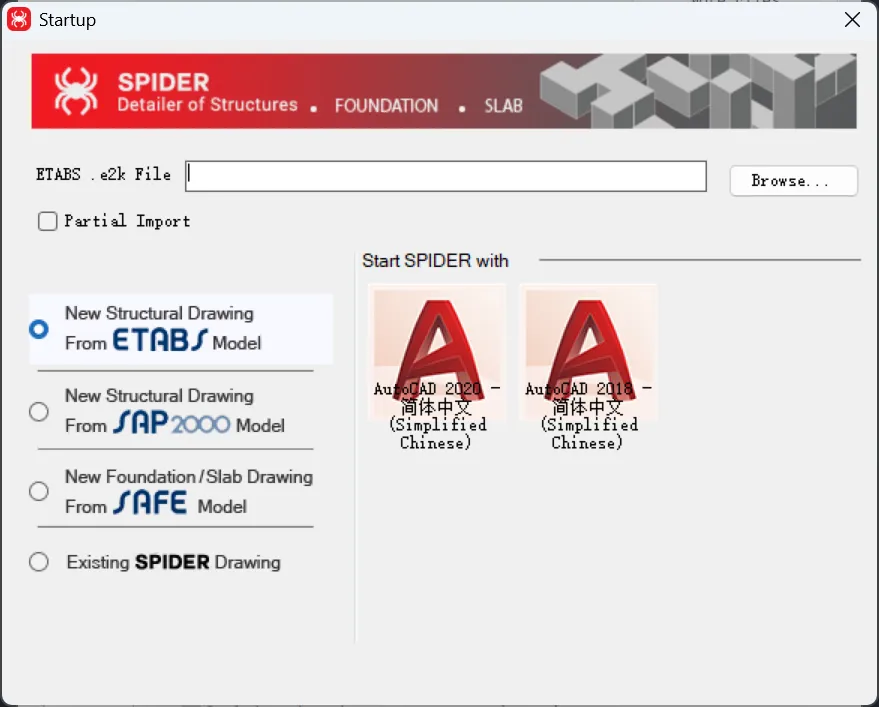

启动Spider，首先导入模型文本文件（图2）。随后导入设计结果文件：若已在梁详图模块中完成设计结果导入，则柱与剪力墙无需重复导入；对于楼板与基础，在导入模型后程序将提示继续导入设计结果文件。
3）详图设置与预处理
（1）详图设置（Settings）
设置模块用于选择设计规范（如 ACI 318、Eurocode）及延性等级，并针对不同构件设置配筋参数与选筋规则。以梁详图设置为例，图3中显示了梁纵筋的设置，包括主筋直径与根数的控制、腰筋配置、抗扭纵筋设置以及配筋调整系数等内容。程序内置基于规范的构造控制参数，如钢筋自动搭接位置，确保自动生成详图满足工程设计与施工要求。
图2 Spider启动界面

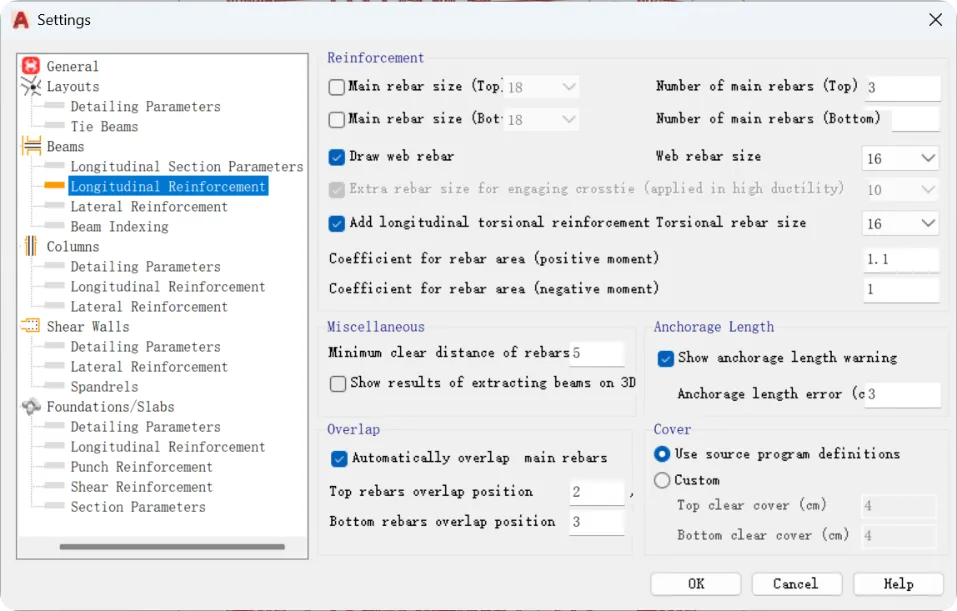

图3 详图设置对话框
（2）预处理
预处理的核心目的是将CSI软件的设计结果转换为符合规范及施工要求的“中间数据”，并允许用户进行必要的人工调整，为后续施工图生成做准备。主要内容包括：延性校核、钢筋截断设置、钢筋选型、标准层归并、设计结果提取、初始详图生成、截面及配筋编辑，以及特殊构造定义（如基础中的电梯井及角部加强筋）。需说明的是，不同构件的预处理内容存在差异，具体将在第2节中阐述。
4）施工图绘制
根据构件类型，可在AutoCAD中直接调用Spider详图功能进行绘制：
●梁：包括立面图、剖分图及平面布置图。立面图支持自由选择绘制（Any Beam-User Free Selection）、逐榀绘制（Frame by Frame）及相似层归并（Similar Stories）三种方式；立面图绘制完成后，可自动或手动生成剖分图。
●柱：包括立面图、剖面图及平面布置图，支持基于立面图自动生成材料表，同时提供紧凑的柱表表达方式。
●剪力墙：包括墙肢立面图与剖面图，如果存在连梁可进一步生成连梁详图。
●基础与楼板：包括抗弯、抗剪及抗冲切配筋图，并支持绘制3D示意图。
5）成果整理
施工图绘制完成后，可进一步进行材料统计、图纸管理以及报告生成。
●材料统计（List of Materials）：实现纵筋与箍筋统计、钢筋下料优化以及混凝土工程量统计。钢筋统计可自动识别已注册钢筋对象，一键生成包含编号、形状、直径、长度及重量的明细表；下料单（Cut Order）基于优化算法对12 m定尺钢筋进行排布，最大限度减少废料、提高钢筋利用率。混凝土工程量统计基于真实比例三维模型自动扣减重叠部分，精确计算各构件体积与重量。
●图纸管理（Sheet Manager）：将各类构件详图及钢筋表自动排布至用户定义的标准图框中。
●报告生成（Report）：支持生成梁/柱箍筋计算报告及梁纵筋包络图，方便校核计算过程。
2. 详图设计功能
Spider针对不同类型的构件提供了专属的详图设计模块。这些模块不仅能够实现高度自动化的制图，还允许工程师在生成最终施工图前进行交互式调整。
2.1 梁详图设计

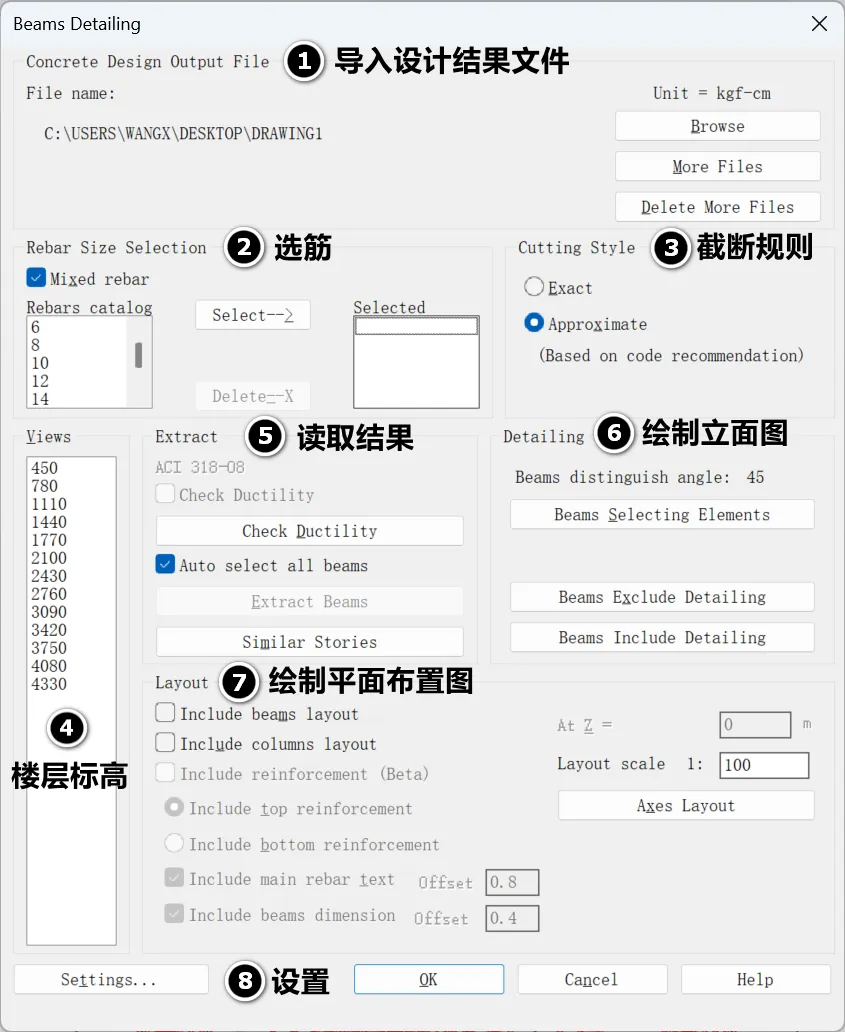

在美标或欧标中，每根梁均需单独绘制立面图与剖面图，导致出图量庞大。针对这一痛点，Spider提供了从设计包络、规范校核到自动化出图的全流程解决方案。如图4所示为梁详图设计的对话框。
图4 梁详图设计对话框
1）多模型设计包络与延性校核（Design Envelopes & Check Ductility）
程序允许导入两个或多个设计结果文件，并自动提取最大配筋面积进行包络配筋。在提取设计结果进行绘图之前，软件要求必须执行延性校核，自动检查梁的几何尺寸和配筋构造是否满足抗震延性要求，并生成警告提示。
2）灵活的选筋与截断规则 (Rebar Selection & Cutting Style)
程序允许在一根梁中混合使用不同直径的主筋与附加筋。程序提供两种钢筋截断方式：一是精确截断（Exact），严格依据梁纵筋包络图截断；二是估算（Approximate），依据规范建议的跨度百分比截断钢筋。
3）连续梁自动识别与相似层归并 (Continuous Beams & Similar Stories)
为最大程度减少钢筋弯折与搭接废料，Spider通过设置“梁夹角限值“（默认45°），将同一方向上相邻跨的梁自动识别并合并为一根完整的连续梁出图。

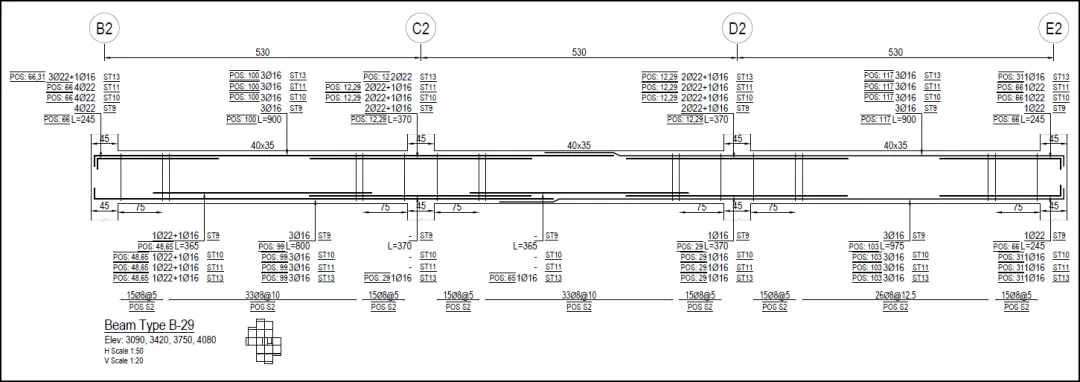

相似层归并功能通过减少图纸数量、提高绘图紧凑度和简化施工阅读三个方面，对梁的配筋出图进行优化。该功能允许用户将具有相同几何平面布局的不同楼层进行归并，只需要绘制一个“标准梁“的立面图即可替代多个楼层的重复详图，如图5所示。用户可根据项目需求选择不同的配筋表达方式：
•标准梁–包络最大值（Rep. Beam-Max Values）：提取所有标准层同一位置梁的最大配筋。
•标准梁–分层显示（Rep. Beam-All Values Separately）：在钢筋标注上分行列出各层的实际配筋。
图5 相似层归并绘制梁立面图
4）平面布置图与剖面图（Layout & Sections）

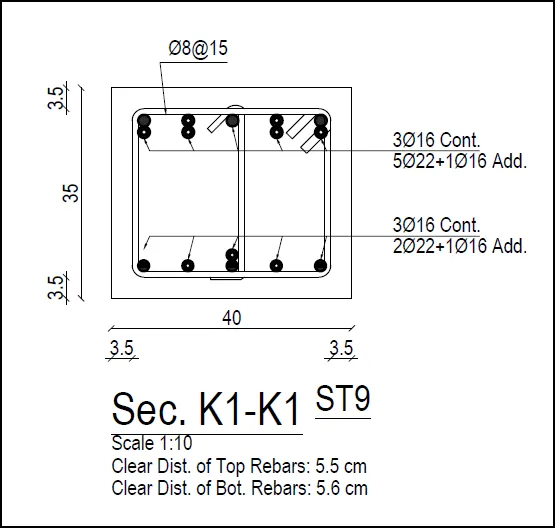

梁立面绘制完成后，可一键生成各层结构平面布置图，清晰展示梁、柱的定位及编号索引。在生成的梁立面图上，用户可随时使用剖切命令自动或手动绘制剖切线，程序将实时读取梁纵筋和箍筋数据生成剖面图，如图6所示。
2.2柱详图

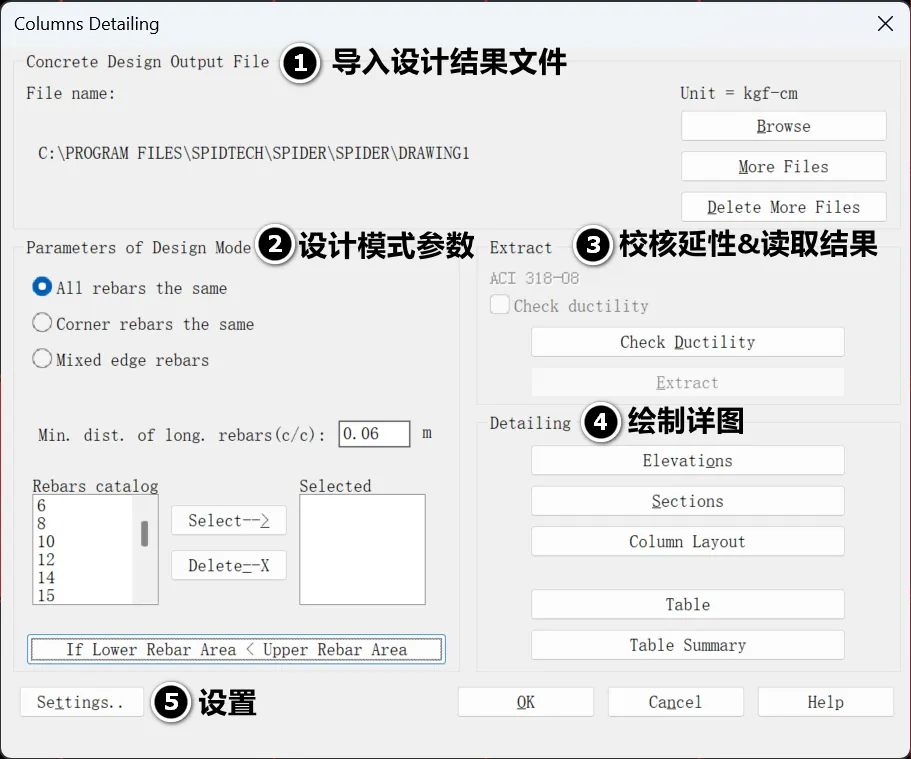

柱详图设计中，程序根据用户在ETABS/SAP2000中定义的柱设计类型（“设计“或“校核“），自动采用Spider自主配筋或直接读取配筋方案。生成最终柱详图前，程序先绘制柱示意图（以直线表示），用于展示规范校核不通过的警告信息，方便工程师核查；同时，柱详图模块提供柱编辑器功能，支持修改柱截面尺寸与配筋方案。柱详图设计对话框如图7所示。
图6 梁剖面图
图7 柱详图设计对话框
具体而言，Spider 的柱详图模块包含以下核心功能与流程：
1）基于柱设计类型配筋
柱详图的配筋出图逻辑与ETABS/SAP2000中的柱设计类型直接关联：
●若在ETABS/SAP2000中采用设计模式，Spider将导入计算所需的纵筋面积，并激活柱详图设计对话框中的“设计模式参数（Parameters of Design Mode）”。用户可进一步选择钢筋直径，并指定纵筋配置方案：包括全部纵筋同直径、仅角筋同直径，或边角筋采用混合直径。
●若在ETABS/SAP2000中采用校核模式，表明用户已在模型中完成配筋设置并通过设计校核，此时柱详图设计对话框中的选筋区域将被锁定，程序直接读取既有配筋方案生成施工图。
2）下层柱配筋小于上层时的处理（If Lower Rebar Area < Upper Rebar Area）
该功能用于处理结构计算中出现的下层柱计算配筋面积小于上层柱的情况，避免因配筋“上大下小”给施工现场和审图环节带来困惑。用户可选择保留计算结果、将下层柱配筋统一替换为上层配筋，或仅对顶层以外楼层执行配筋统一，如图8所示，在满足结构合理性的同时，提升施工与审图的便利性。
图8 下层柱配筋小于上层时的处理
3）初始详图（Pre-Detailing）
程序根据选定钢筋规格与设计结果完成初步详图绘制，在AutoCAD中指定插入点后，生成仅以线条表示的柱立面。该步操作仅用于数据核对、错误警告检查以及截面和配筋调整，并非最终施工图。
4）柱编辑器（Column Editor）
用户可基于工程经验使用柱编辑功能，选中对应柱线条后，在对话框中选用现有截面，或新建截面并赋予构件，如图9所示，在最终出图前完成人工干预与优化调整。

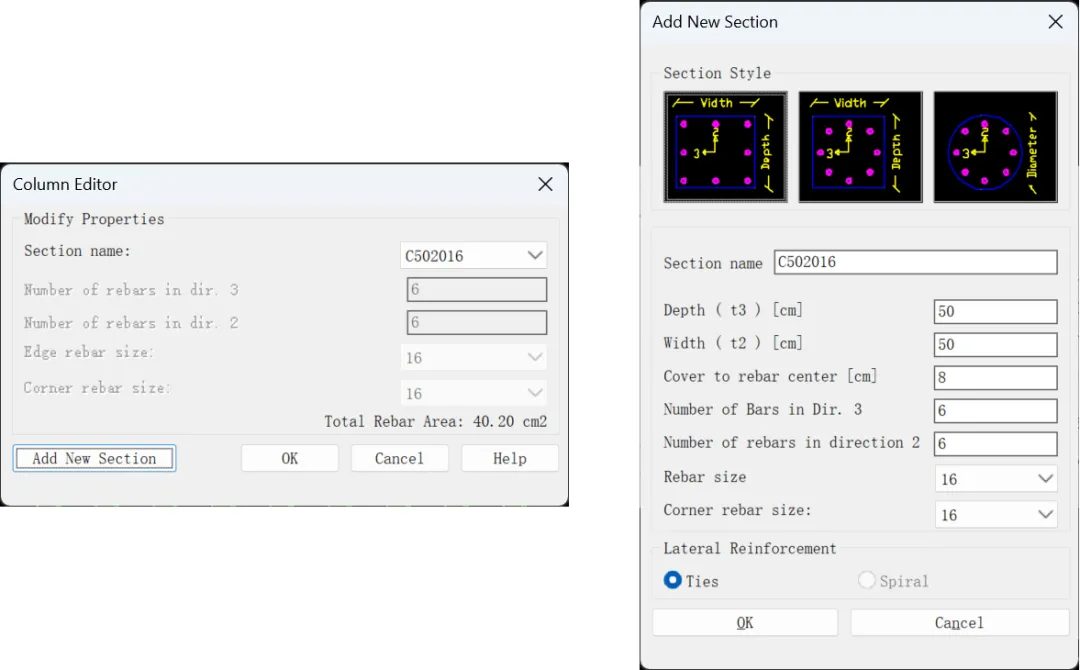

图9 柱编辑器
5）两种出图表达方式
初始详图确认无误后，Spider提供两种最终出图形式，用户可根据施工与出图需求灵活选用：
●立面出图（Elevations）：自动生成包含各层标高、纵筋搭接区精确定位及长度、箍筋加密区的立面图，可完整呈现柱施工所需信息，也是生成钢筋材料表的表达方式。

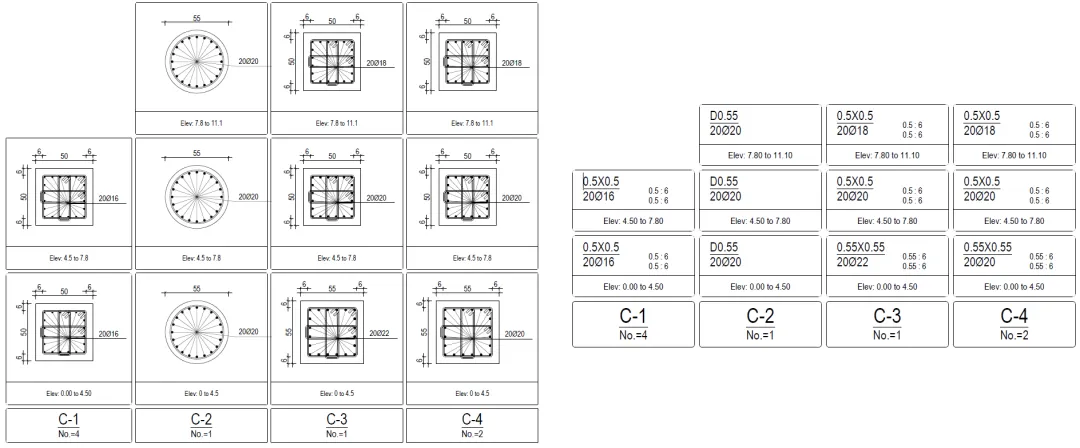

●柱表出图（Table / Table Summary）：以紧凑、易读的表格形式表达柱详图信息，可清晰汇总各编号柱的截面与配筋信息，如图10所示。
图10 柱表出图
2.3剪力墙详图
剪力墙详图模块可针对墙肢（Pier）、连梁（Spandrel）及边缘构件（Boundary Zones）生成施工图，其出图质量依赖于ETABS 前期建模、网格剖分、标签指定及结果文件导出的规范性。为确保程序能正确识别墙肢、边缘构件与连梁并完成详图设计，需遵循建模规则，同时在Spider中完成结果读取、截面编辑与施工图绘制。
剪力墙详图设计的整体工作流程分为模型规范化准备与详图设计两个阶段，具体如下：
1）ETABS建模与设计要求
为确保 Spider 能准确读取剪力墙配筋信息并自动生成详图，ETABS前期建模需遵循以下规则：
●网格规范化：剪力墙分割网格应对齐布置，且所有网格均需为直角（图11 (a)）。
●墙肢/连梁标签：对于整体剪力墙或者小开洞剪力墙，同一楼层内水平方向所有面对象应指定同一个标签；竖直方向则需随截面（如洞口）变化逐段指定标签，且不可跨层重复。（图11 (b)）。
●柱与墙协同建模：当框架柱作为剪力墙边缘构件时，需在剪力墙网格与柱的相交处对柱进行打断，并为柱指定与相邻墙肢一致的标签。
●设计方法要求：程序支持的剪力墙设计方法包括均匀配筋法（Uniform Reinforcing Pier Section）与通用配筋法（General Reinforcing），不支持简化法（Simplified C&T Section）。
2）边缘构件的详图设计
边缘构件详图设计流程与柱详图设计类似。导入 ETABS 剪力墙设计文件后，程序将首先读取设计结果，并在 AutoCAD 中生成墙体的单线立面配筋示意图，用于前期数据核对与调整。针对约束边缘构件的详图设计，程序提供两种便捷解决方案：
●继承框架柱配筋（Use Columns Reinforcement）：若墙端框架柱已完成柱详图设计，用户仅需在读取设计结果前勾选该选项，Spider即可自动读取相邻端柱的配筋信息，并将其作为墙肢边缘构件的配筋，同步绘制到剪力墙详图中，无需重复配筋。

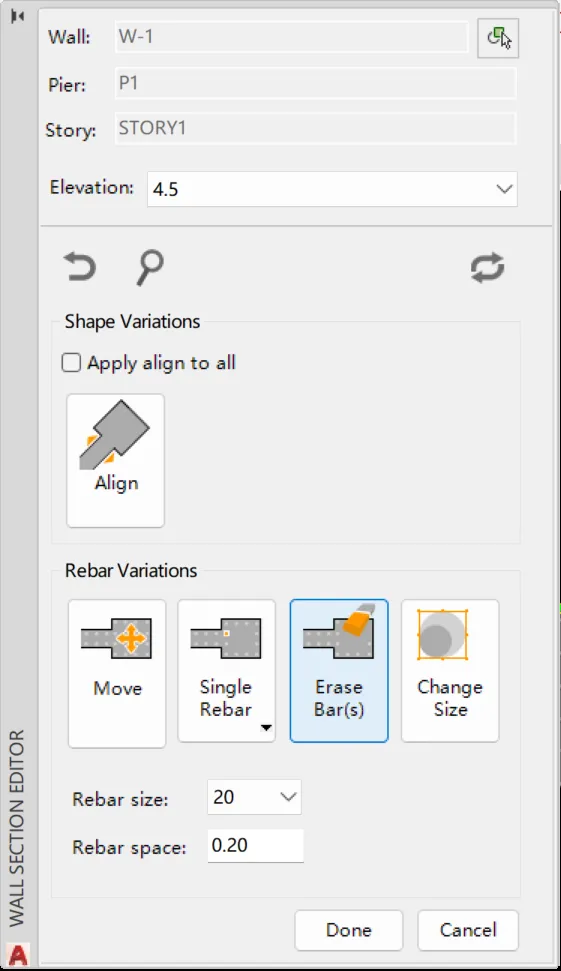

●墙截面编辑器（Wall Section Editor）：生成墙肢单线图后，可在生成最终施工图前，通过该编辑器对墙截面尺寸及配筋进行精细化编辑。如图11所示，墙截面编辑器支持对暗柱等边缘构件的几何尺寸、纵筋排布、箍筋形式进行调整，满足复杂边缘构件的设计需求。

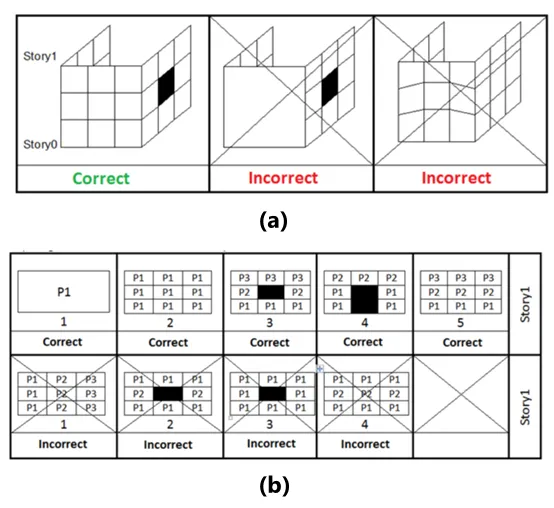

图10 剪力墙网格和指定标签规则
图11 墙截面编辑器
图12 墙肢立面图和剖面图
3)绘制详图
预处理完成后，Spider 可自动生成以下三类图纸：

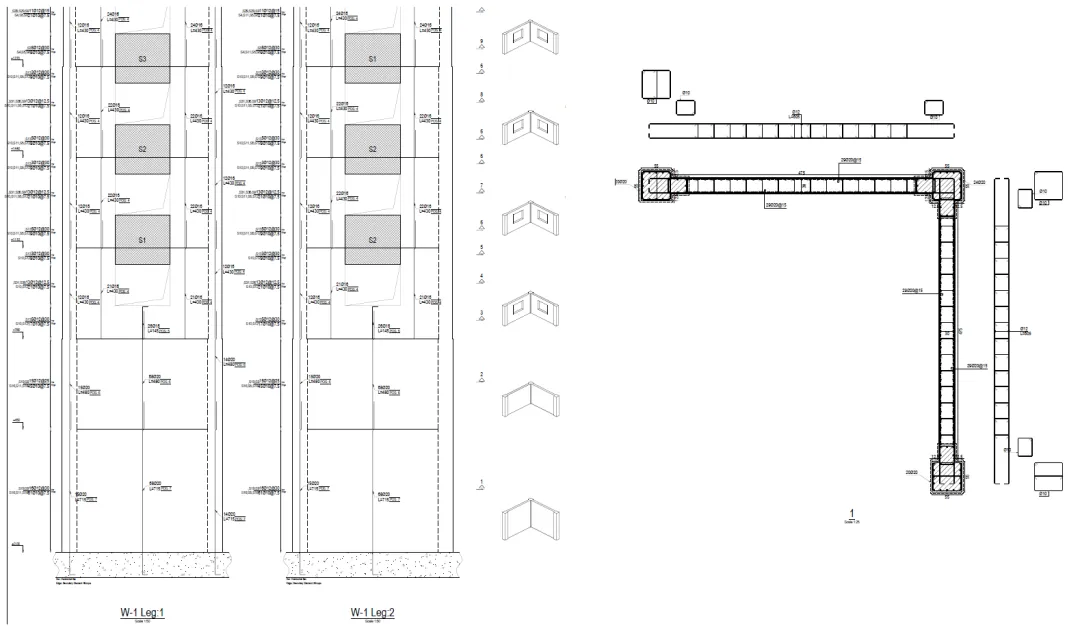

●墙肢立面图（Elevations）在单线示意图上框选目标墙体，程序自动生成包含各楼层标高、纵筋搭接位置、水平分布筋以及暗柱区域的完整立面图，如图12所示。
●剖面图（Cross Section）：基于立面图生成的剖面图中，程序将边缘构件区域用阴影填充清晰标出；为了避免图面杂乱，边缘构件密集的纵筋与复合箍筋将单独引出，绘制于剖面外侧，如图12所示。
●连梁详图（Spandrel Section）：若ETABS建模中已指定连梁标签，程序将依据ACI等规范的高抗震要求，自动计算并绘制配置对角斜筋的连梁详图。
2.4楼板/基础详图
与上部结构不同，Spider对基础和楼板的详图设计是基于SAFE模型和板带的配筋结果完成。程序不仅能读取板带配筋面积，还能自动处理降板、板角防裂构造及抗冲切验算。如图13所示为AutoCAD中基础和楼板详图设计模块的菜单栏。

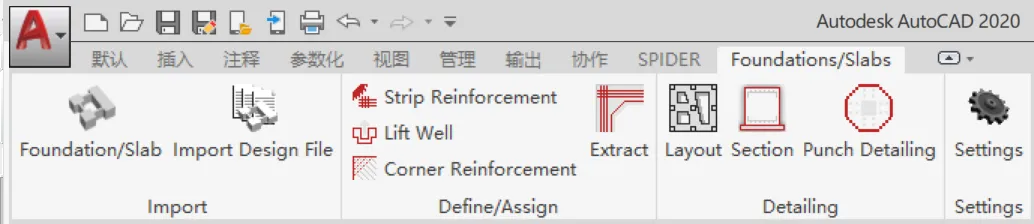

图13 基础/楼板详图设计模块
1）支持两种灵活的配筋布置方式
导入SAFE数据并读取结果（Extract）后，Spider会弹出配筋设置对话框，为用户提供两种可选配筋方式（图 14）：
●典型均匀配筋（Typical Uniform Reinforcement）：适用于受力相对均匀的楼板或基础。用户可直接配置全板统一的顶面与底面纵筋直径及间距，实现双层双向均匀配筋。

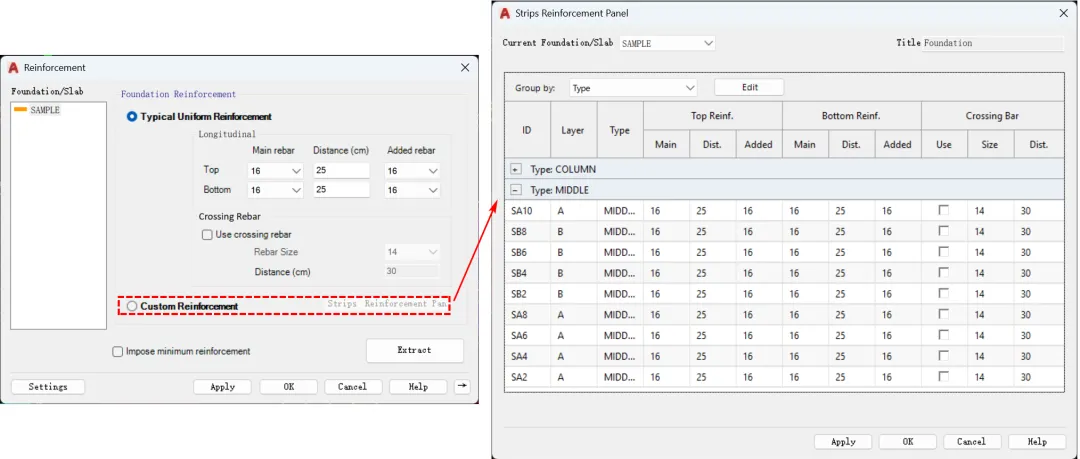

●基于板带的自定义配筋（Custom Reinforcement）：针对受力复杂、需精细控制用钢量的楼板或基础，用户可选用自定义配筋模式，程序支持批量修改各板带的配筋参数。
图14 两种配筋布置方式
2）特殊部位构造设置
针对存在高差或局部加强的区域，Spider提供参数化配筋定义工具：

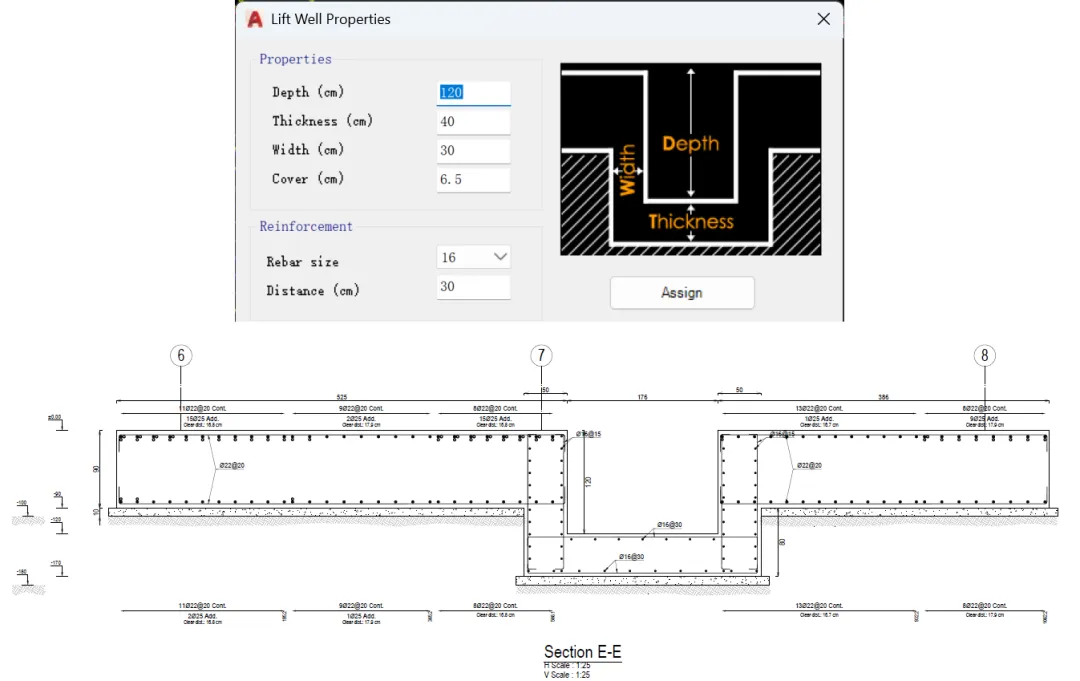

●电梯井配筋（Lift Well）：若在SAFE中已对楼板或基础绘制了开洞，导入Spider后，用户可设置井坑深度、底板与侧壁厚度及配筋参数。程序在生成剖面图时，将自动绘制降板及构造钢筋，如图15所示。
●板角防裂筋（Corner Reinforcement）：依据ACI 318规范要求，对于由边墙或边梁支撑的楼板外角，需配置双层板角加强钢筋。Spider支持一键生成板角钢筋网，钢筋布置形式可选用 45°斜向或平行于XY轴方向。
图15 电梯井配筋设置
3）绘制详图

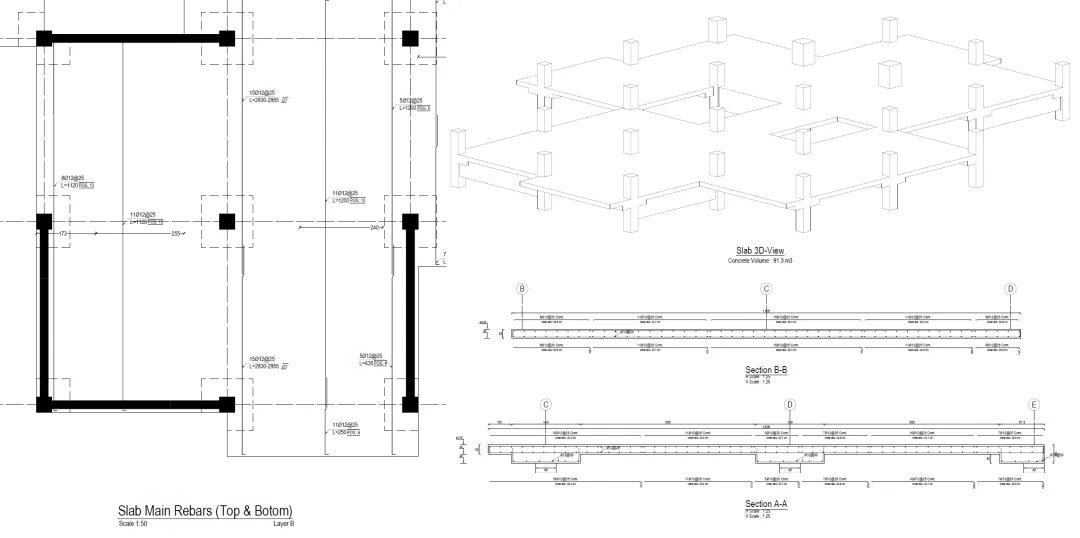

完成预处理及配筋方式设置后，Spider可自动生成平面图、剖面图、抗冲切配筋图及3D示意图（图16）：
●平面图（Layouts）：软件分类生成受弯主筋与附加筋的平面图（Flexural Reinforcement）及单向抗剪配筋图（Shear Reinforcement）。
●剖面图（Sections）：用户在平面图中指定剖切线后，程序可自动生成包含板厚变化、柱帽、降板及电梯井坑等内容的剖面图。
●抗冲切配筋详图（Punching Detailing）：针对无梁楼盖或基础的冲切验算，程序依据SAFE抗冲切配筋（栓钉或箍筋）结果，自动绘制抗冲切钢筋的局部放大详图，如图17所示。
图16 无梁楼盖详图示意

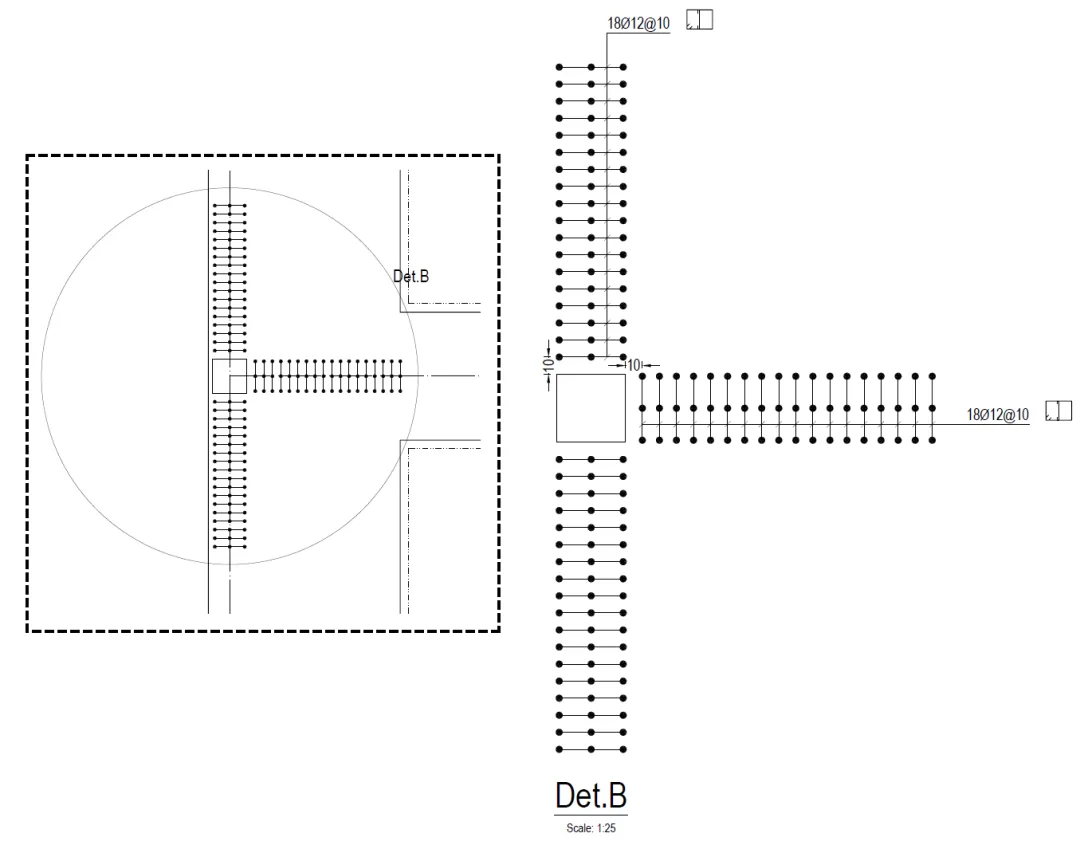

图17 基础抗冲切配筋图
2.5楼梯详图

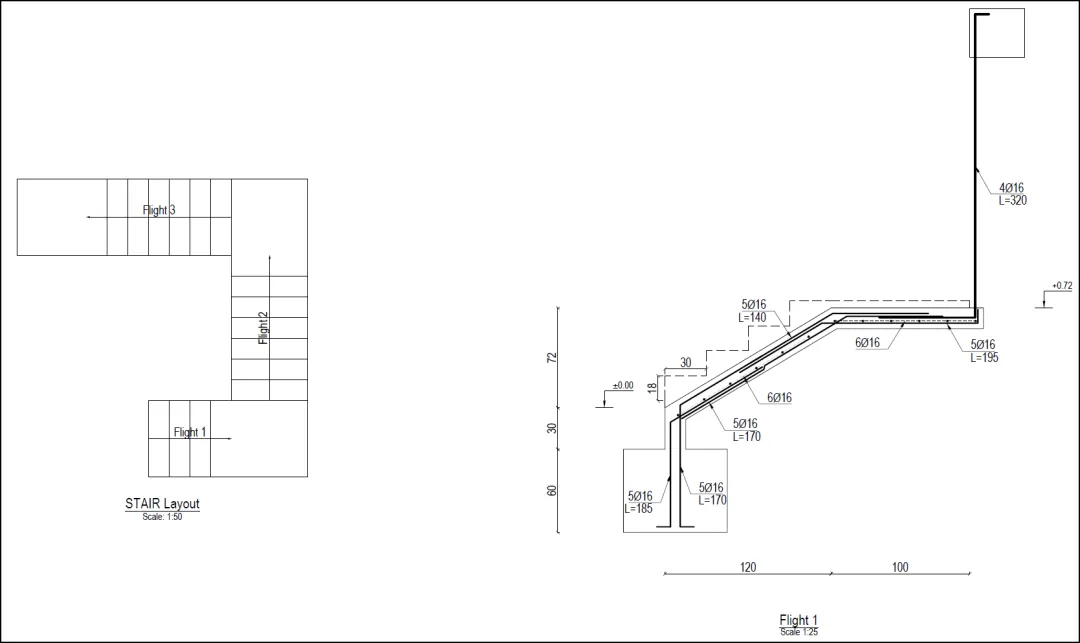

与框架主体结构不同，楼梯通常不在整体模型中进行精细建模和计算。为此，Spider内置了独立的参数化楼梯设计与详图模块。程序将梯板作为简支梁，依据规范独立完成受力分析与配筋计算，并绘制剖面图，如图18所示。
图18 楼梯详图示意
3. 材料统计功能
Spider提供完善的材料统计功能，目前支持对纵筋和箍筋生成钢筋统计表，同时可完成混凝土用量的计算，能够满足海外项目材料报审与下料管理需求。
1）钢筋统计表
用户可根据构件类型或楼层，将钢筋分类提取至不同的清单（List）中。Spider会为每一根钢筋赋予唯一的识别码（如POS: 1），并在钢筋引线上自动同步显示。统计表中详尽列出了：钢筋编号（POS）、弯折形状简图（Shape）、各段弯折尺寸、直径、根数、单根长度及总重量。
2）钢筋下料优化
钢筋下料优化是材料统计模块中的功能，可根据当前钢筋统计表中的钢筋信息，自动按最小废料、最高利用率的原则排列钢筋切割顺序，生成详细的钢筋切割清单，直接用于现场加工，从而减少钢筋废料、降低施工成本。
如图19 所示为钢筋统计表和钢筋下料优化表。

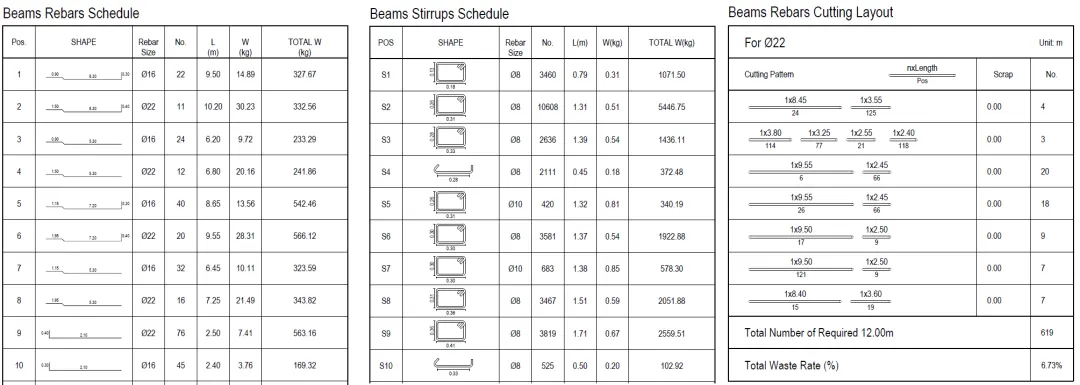

图19 钢筋统计表和钢筋下料优化
3）混凝土量统计

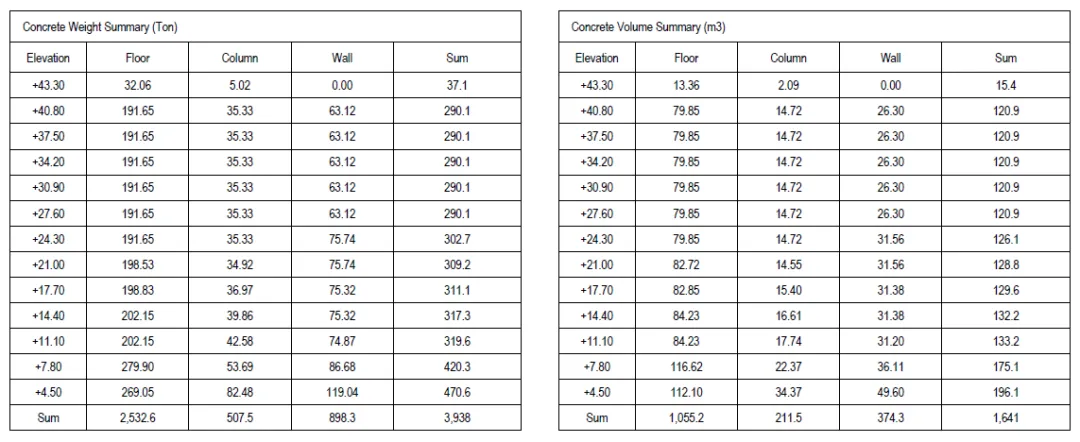

混凝土量统计功能，可精准计算各楼层各类构件的混凝土体积与重量，如图20所示。Spider 并不依赖简单的“长×宽×高”手算逻辑，而是按照1:1的真实比例构建所选楼层的所有梁、柱、墙、板的3D实体模型。随后，程序会自动扣减掉相交构件的重叠部分，确保混凝土工程量无重复计算，统计结果准确可靠。
图20 混凝土体积与重量统计表
4.编辑功能
Spider提供的施工图编辑工具，支持在详图绘制过程中及完成后，对构件、钢筋、标注、图纸排布等进行灵活修改（如图21所示），同时保留与材料统计、出图模块的联动与实时更新，满足设计优化与施工适配的实际需求。
1）图纸管理器（Sheet Manager）
图纸管理器用于在构件详图绘制与编辑完成后，对梁、柱、剪力墙、楼梯及钢筋表等进行统一排版，将分散的详图快速整理至标准图幅或自定义图框中。
图21 Spider的编辑功能
2) 钢筋搭接编辑器（Overlap Editor）
在混凝土结构施工中，受施工条件及钢筋定尺限制，需在特定位置对钢筋进行切断、搭接或采用接头搭接。对于柱构件，根据延性构造要求，搭接位置通常设置于楼层标高处或柱中部；对于梁构件，默认的搭接位置在低应力区：梁上部钢筋设于跨中，下部钢筋设于跨度1/3处；其他各类构件可结合工程经验确定合理的钢筋搭接位置。

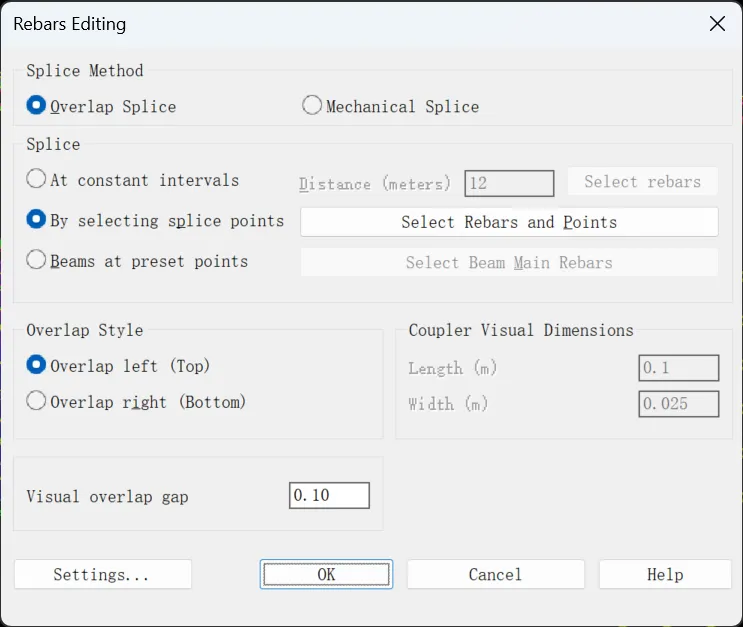

Spider可依据规范要求自动完成梁、柱纵筋的搭接处理，同时提供钢筋搭接编辑器，支持用户根据工程实际需求手动灵活设置搭接位置。在钢筋搭接编辑器对话框（图22）中，用户可选择等间距搭接、指定点位搭接或梁预设点位搭接三种方式，还可调整搭接段的左右位置、图纸显示间隙及机械接头的外观尺寸，所有搭接设置均遵循规范要求与用户设定执行。
图22 钢筋搭接编辑器
3）外部钢筋注册（Registering Rebars）
钢筋注册功能用于将非Spider自动生成的手动绘制钢筋纳入程序管理体系，注册后可对其执行材料统计、搭接编辑等钢筋相关功能，实现手动绘制钢筋与程序自动生成钢筋的统一管理。
程序提供两种钢筋注册方式，分别为批量注册和单根绘制注册。批量注册适用于已提前绘制的多根钢筋，需按要求绘制多段线、引线及标注文本，选中对应对象后一键完成批量注册；单根绘制注册适用于单根钢筋的绘制与注册，按指引绘制钢筋、引线并输入标注文本，即可完成单根钢筋的即时注册。
4) 柱和剪力墙的截面编辑器（Column Editor/ Shear Wall Section Editor）
Spider 提供柱截面编辑器与剪力墙截面编辑器，均支持在构件数据提取完成、详图绘制之前，根据工程判断与构造需求对截面及配筋进行修改调整，确保详图符合设计意图，修改结果将直接应用于后续详图生成过程。
柱截面编辑器在选择需编辑的柱单线后，可选用既有截面或新建自定义截面并赋予对应柱；剪力墙截面编辑器在选中目标墙肢后，可切换至对应标高，实现墙身与相邻端柱的对齐，以及纵筋的移动、添加、删除、直径修改等操作，同时支持线性、矩形批量布筋及全楼层对齐设置，适配复杂剪力墙的设计需求。
5）钢筋模块化优化（Make Modular）
除前述的钢筋下料优化外，Spider 还能从设计源头减少钢筋废料。由于海外标准钢筋多为12米定尺，通过执行Make Modular命令，软件会自动调整图纸中附加钢筋的截断长度，使其能被12整除，从而避免现场加工时产生大量无法利用的短废筋，进一步降低施工成本。
5.生成计算报告功能
结构构件详图绘制完成后，用户可通过生成计算报告功能，查看钢筋数量、规格等参数的计算依据与来源，校对软件计算过程的准确性。当前程序支持生成的报告包括梁箍筋计算书、柱箍筋计算书及梁纵筋包络图，后续版本将持续扩展适用范围。
梁箍筋计算书可显示所选箍筋对应的梁参数及箍筋位置信息；柱箍筋计算书可输出分析设计软件的剪力计算结果、规范限值、实配箍筋面积与间距等全部计算过程（如图23所示）；梁纵筋包络图则以图形方式展示各截面顶部与底部所需钢筋面积，直观呈现附加钢筋用量及钢筋截断位置，便于设计复核与优化，如图24所示。

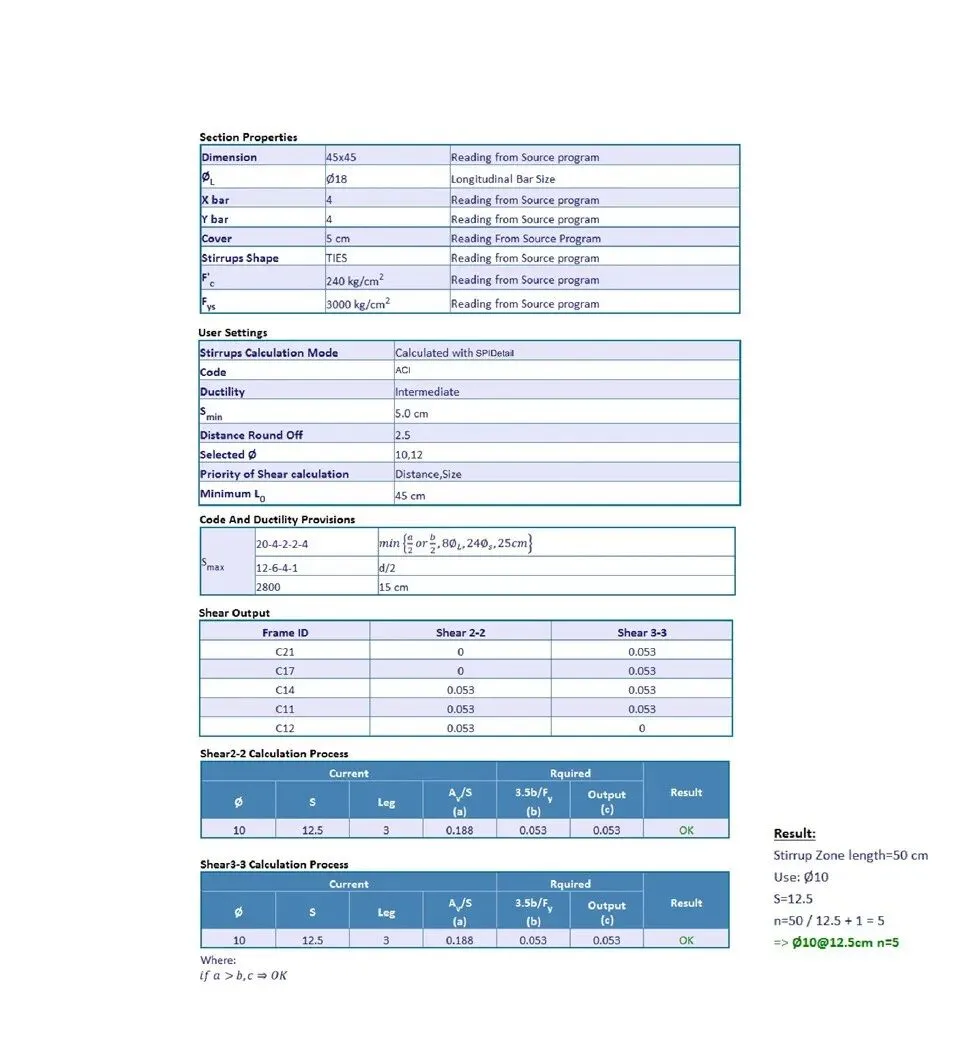

图23 柱箍筋计算书
图24 梁纵筋包络图
6.小结
Spider 作为集成于AutoCAD，且与CSI系列软件无缝对接的混凝土详图工具，为海外工程项目提供了从设计结果到施工图的全流程自动化解决方案。该软件不仅能高效完成梁、柱、剪力墙、楼板、基础、楼梯等各类构件的详图绘制，还通过相似层归并、连续梁智能识别、钢筋下料优化及模块化长度控制等功能，显著减少图纸数量、降低钢筋损耗、提升出图一致性与规范性。同时，软件内置的编辑工具、材料统计、图纸排版与计算报告功能，形成了完整的详图设计闭环体系，可大幅降低结构工程师在外标项目中的重复绘图工作量，在保证设计符合规范的同时，真正实现高效、智能的详图设计。
