【人工智能】“人工智能+建筑业”创新应用案例04—设计 AI 软件研究与应用

技术简介

大家好，我是Tomu，土木人的AI助手

智建未来，AI先行！

（一）开发背景

行业痛点驱动。传统设计效率瓶颈：据行业调研，常规结构方案设计需重复 3–5 轮迭代，人工试错消耗 40%以上工时；规范合规性风险：国内各种设计规范、标准等更新频繁，人工校核易遗漏关键条款；BIM 协同断层：设计院与预制构件厂间的模型交付误差率达 15%-20%，深化图纸需二次修改。

技术趋势契合。AI+CAE 融合：借鉴 autodesk generative design的拓扑优化逻辑，针对混凝土结构开发轻量化算法；参数化设计缺口：现有设计工具仅支持单构件优化，缺乏整体指标与局部参数的联动分析；预制化转型需求：住建部“十四五”装配式建筑发展规划要求预制率大于等于 50%，但传统设计工具缺乏自动化出图模块。

个人经验出发。项目实践洞察：在传统设计项目中，发现人工调整模型来满足设计规范、标准需要耗时占全设计周期的 30%以上，这就触发了开发自动调整及校审的程序模动机；在传统预制构件深化设计项目中，存在预制构件数量非常多的情况，传统设计方式难以满足高效率、高质量的要求，这就触发了开发自动生成预制构件深化加工图的程序模块动机。社会价值深化。双碳目标支撑：通过材料用量优化算法，实测降低混凝土浪费 20%以上；行业数字化转型：打通从方案设计到工厂加工的数据流，响应《中国建造 2035》智能建造要求。

（二）应用领域

智能结构设计与优化。建筑结构方案自动生成与比选；基于规范约束的拓扑优化与形态生成；成本敏感性分析（材料用量、施工复杂度、生命周期成本）。

数字化建造全流程。BIM 正向设计自动化；预制构件智能深化（钢筋排布、节点连接、预埋件定位）；加工图与生产数据对接（CNC 机床、3D 打印、机器人建造）。

工程问题诊断与性能提升。结构安全指标敏感度分析（位移比、周期比、应力集中）；规范合规性自动校验；既有建筑改造方案快速迭代。

（三）现有成果

替代传统结构依靠人工反复调整的方式，自动生成性价比最优的结构方案。协助人工快速寻找影响结构整体指标的参数构件，高效调整结构模型以满足设计规范。自动生成结构 BIM 模型，为后续施工运维提供三维资料。

自动生成预制构件深化加工图纸。以上成果在建筑行业有着广泛的应用，能够满足建筑设计、施工管理、运营维护等多个环节的需求，为建筑行业的数字化转型提供了有力支持。

主要技术特点

（一）技术详情

智能方案优化：基于生成式设计（Generative Design）和机器学习，自动生成满足力学性能、材料成本及规范要求的结构方案，替代人工反复试错，显著提高设计效率。

参数敏感性分析：通过 AI 算法快速识别对结构整体性能（如刚度、抗震性）影响最大的关键参数，指导工程师精准调整模型，优化设计。

BIM 自动化建模：结合自然语言处理（NLP）和规则引擎，将设计参数自动转化为结构化 BIM 模型，确保三维数据无缝对接施工与运维阶段。

预制构件智能出图：利用计算机视觉和参数化设计，自动生成符合加工标准的深化图纸（如钢筋排布、节点详图），减少人工绘图误差。

（二）核心优势

数据驱动决策、全流程自动化、降本增效。

（三）技术创新

高效优化设计：通过生成式设计（Generative Design）和机器学习，AI 可快速生成多个符合规范的结构方案，显著缩短设计周期，减少人工试错成本。

精准参数调整：AI 能自动识别关键结构参数（如梁柱尺寸、材料强度），帮助工程师快速优化模型，提高结构安全性和经济性。

BIM 自动化建模：减少手动建模时间，提高 BIM 模型精度，确保设计数据无缝对接施工和运维，降低信息传递误差。

预制构件智能出图：自动生成符合加工标准的深化图纸（如钢结构节点、钢筋排布），减少人工绘图错误，提升预制化施工效率。

数据驱动决策：基于历史数据和实时分析，AI 可提供更科学的优化建议，提高设计方案的可靠性和可持续性。

在项目中实践应用场景

（一）项目应用基本信息

本次软件研究与应用，通过实际项目，进行技术的实际应用，以下为应用的工程项目情况：

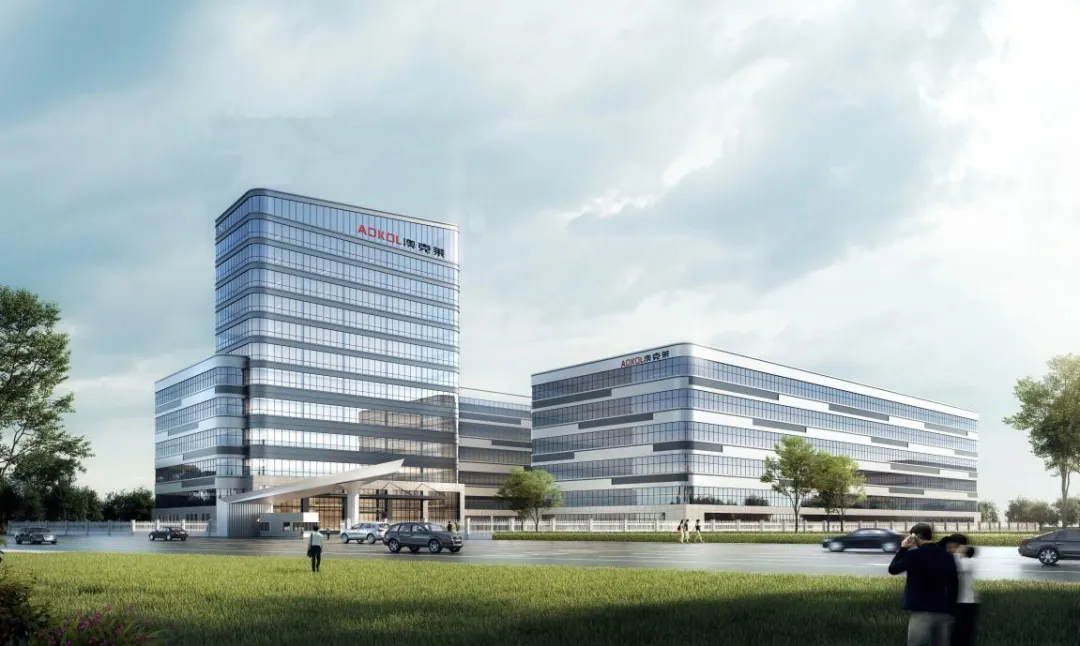

1.澳克莱环境科技股份有限公司厂房，项目位于浙江省宁波市江北区新兴产业园，工程用地面积为 18240.95 平方米，总建筑面积为 57720 平方米。

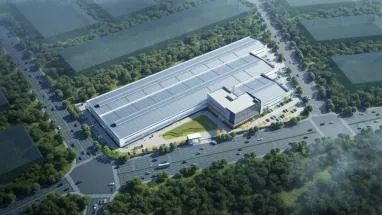

2.前进科技 01–M2–01–9 地块项目，项目位于浙江省丽水市缙云县丽缙智能装备高新技术产业园，工程用地面积为 40100 平方米，总建筑面积为 84833 平方米。

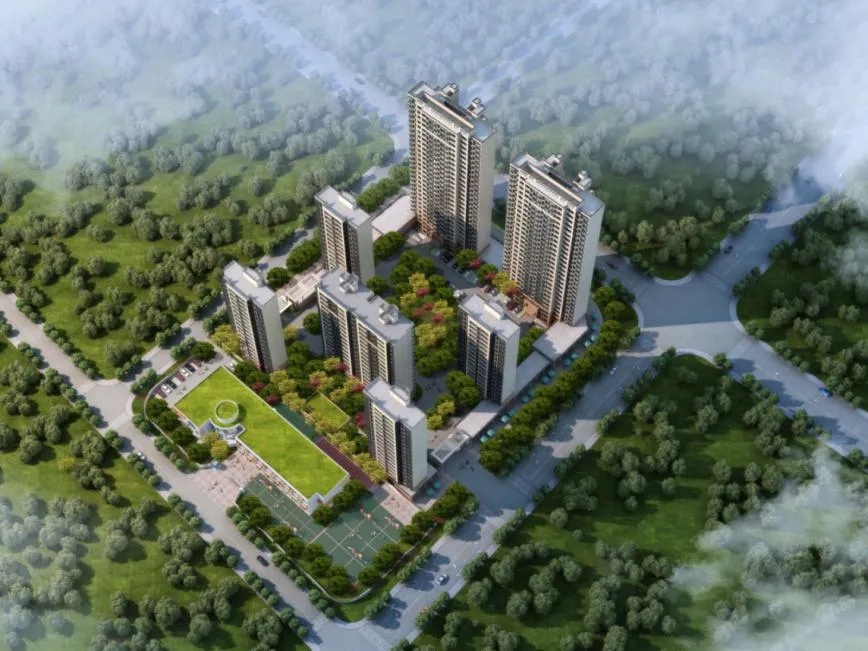

3.宁奉城际铁路金海路站 03–08 地块项目，项目位于浙江省宁波市奉化区，工程用地面积为 22202 平方米，总建筑面积为55505 平方米。

4.宁波市江北慈孝乐园（二期）项目，项目位于宁波市江北区慈城镇慈孝乐园产业园，工程用地面积为 43237 平方米，总建筑面积为 54877.77 平方米。

（二）应用实践过程

1.在澳克莱环境科技股份有限公司厂房结构设计中，利用智能方案优化进行自动化设计：基于生成式设计（Generative Design）和机器学习，自动生成满足力学性能、材料成本及规范要求的结构方案，替代人工反复试错，显著提高设计效率。

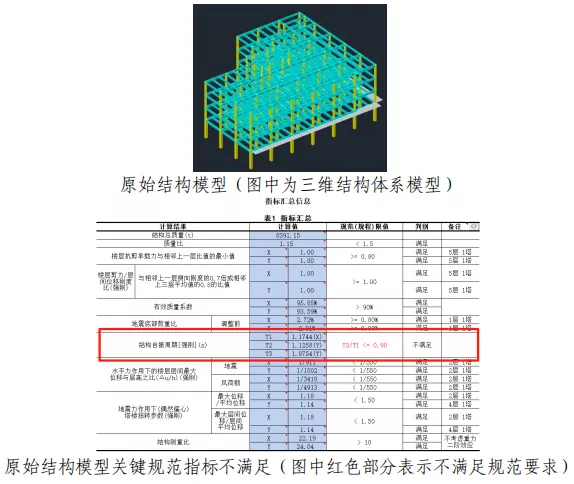

原始结构模型计算结果（图中红色部分为不满足承载力的构件）

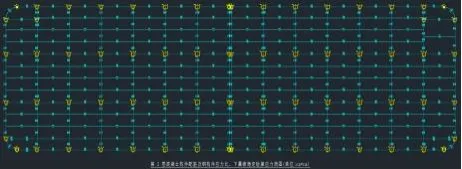

自动调整后结构模型计算结果

（图中无红色元素表示满足要求）

2.在前进科技地块项目结构设计中，利用参数敏感性分析进行自动化设计：通过 AI 算法快速识别对结构整体性能（如刚度、抗震性）影响最大的关键参数，指导工程师精准调整模型，优化设计。

实施效益情况

本系列程序通过智能化技术实现了结构设计全流程的自动化与优化，显著提升了行业效率并创造了多维效益。在实施效益方面，程序实现了结构方案的快速生成与比选，将传统耗时数日的方案设计压缩至分钟级；通过智能参数识别与调整，确保模型100%符合规范要求，减少人工校核工作量超 80%；BIM 模型与预制构件深化图的自动生成，避免了重复性劳动，缩短项目周期 30%以上，同时降低人为错误风险。在经济效益上，程序可降低设计成本约 40%，并通过优化材料用量和构造方案节省 15%以上的工程造价；预制构件的精准深化进一步减少施工浪费，提升装配效率，为业主和施工方创造直接价值。社会效益方面，技术的普及将推动建筑业数字化转型，减少资源消耗与碳排放，助力“双碳”目标；标准化与智能化的设计流程可缓解行业高端人才短缺压力，促进设计质量均质化，为智慧城市与新型建筑工业化提供底层技术支持。

综上，本技术体系兼具技术创新性与产业落地性，有望成为结构工程领域提质增效的核心工具，赋能行业可持续发展！
