PQR / WPS / WWI 焊接三大核心文件(NB/T 47014、ASME IX、AWS 通用释义+区别+逻辑)
一、全称+中文+核心定义
1. PQR — Procedure Qualification Record
焊接工艺评定记录（报告）
– 本质：试验原始记录+检测结论（法定依据、不能随意修改）
– 流程：工程师先写pWPS预焊接工艺规程→按pWPS焊评定试板→实测电流/电压/预热/层温→做RT/UT无损+拉伸/弯曲/冲击力学试验→所有数据+试验结果汇总成PQR
– 作用：证明这套工艺参数焊出来的接头力学性能合格；WPS必须在PQR覆盖范围内编制，PQR是WPS的合法依据。
– 归属：质保存档、监检/第三方审核必查，是底层资质文件
2. WPS — Welding Procedure Specification
焊接工艺规程
– 本质：标准化通用工艺文件（由合格PQR派生）
– 内容：焊接方法、母材牌号厚度范围、焊材型号、坡口形式、预热/层间温度、电流电压区间、气体流量、焊后热处理范围等边界参数
– 定位：工程师、质检使用，划定合法参数范围；一份PQR可出多份WPS；WPS不能超出PQR变素范围，超范围必须重新做PQR评定
– 执行：WPS是车间工艺依据原则，现场施焊不能突破WPS规定区间
3. WWI — Welding Working Instruction
焊接作业指导书（施焊细则）
– 本质：焊工现场一步一操作的实操手册（WPS的落地细化版）
– 在WPS大参数范围内，细化现场细节：坡口打磨宽度、清理要求、焊道排布、每层电流具体数值、运枪角度、摆动宽度、层间打磨要求、自检要点、装配间隙公差、示意图等
– 使用人：一线焊工随身携带、现场照着焊；WPS偏“规程边界”，WWI偏“手把手操作”
二、完整生成顺序（闭环逻辑）
pWPS（预方案）→焊试板+试验→PQR（评定合格报告）→编制WPS（通用规程）→拆解WWI（现场作业卡）→焊工按WWI施焊
缺一不可：无PQR→WPS无效；无WPS→WWI无依据。
三、一句话通俗类比
– PQR：厨师试菜+质检报告（证明配方能做出合格菜品）
– WPS：餐厅通用菜谱（规定油盐用量范围、火候区间）
– WWI：灶台贴的分步操作卡（切多厚、下锅顺序、翻炒几秒、火候几档）

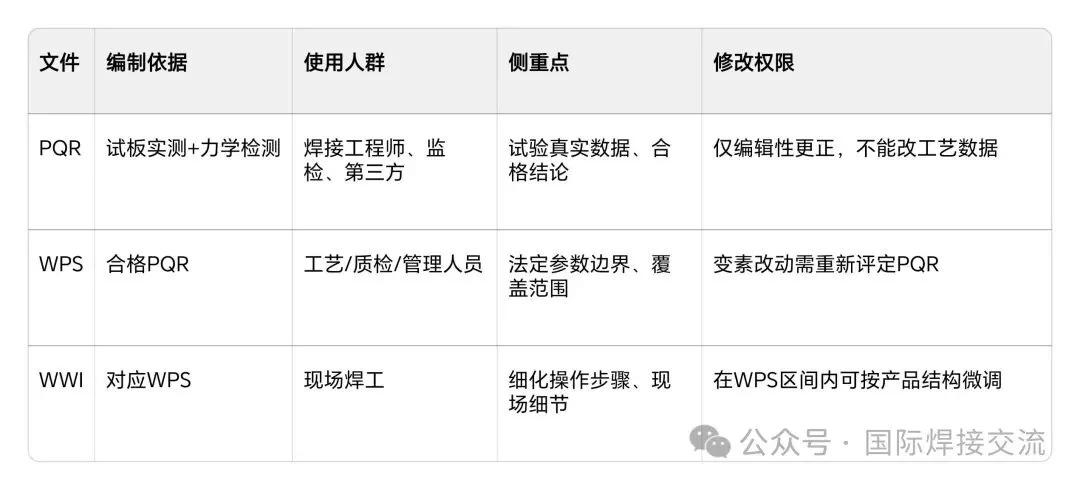

四、核心区别对照表
