数据包校验和硬件卸载

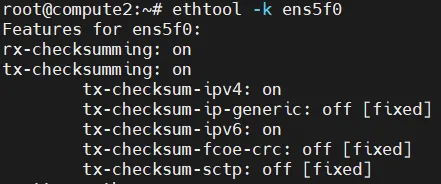

数据包校验和硬件卸载TX Checksum Offload / RX Checksum Offload，是网卡硬件卸载的基础能力，常和 TSO/GSO、LRO/GRO 配套，ethtool 里对应的标识：tx-checksumming、rx-checksumming，支持IPv4/IPv6。ethtool的显示如下，注意不同的网卡支持能力可能不同，这里显示的也会存在差异。其中[fixed]代表不支持。

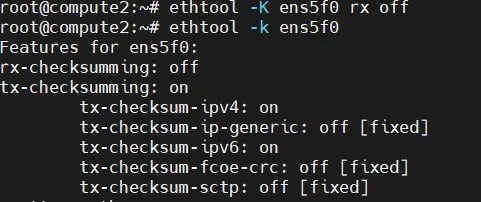

接下来我们测试一下rx checksum功能。图1为关闭rx checksum功能
图1
图3

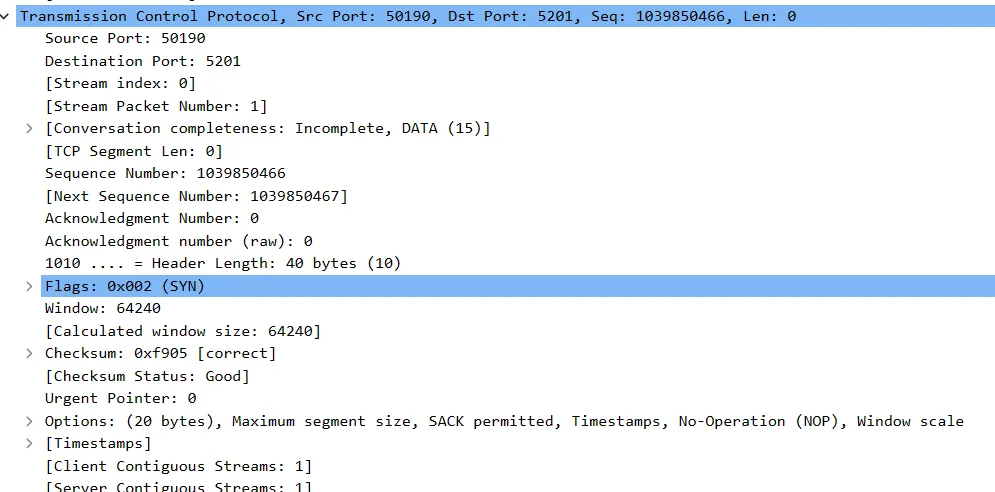

图6，是在接收端收到的同一个报文，可以看到这个报文的校验和字段是0xf905，与图5中的信息一致。
图6 同样，tx checksum也支持udp和sctp，支持ipv4和ipv6协议栈。看厂商的实现能力。
接收侧 RX Checksum Offload
网卡收到报文，硬件直接计算 IP/TCP/UDP 校验和； 校验正确：标记该包校验和 OK，把报文上交内核，内核不再重算校验和； 校验错误：打上校验错误标记，交给内核，内核会丢弃 / 计数错误包
从compute1，用scapy发送ipv4 checksum错误的报文，见图2。
图2

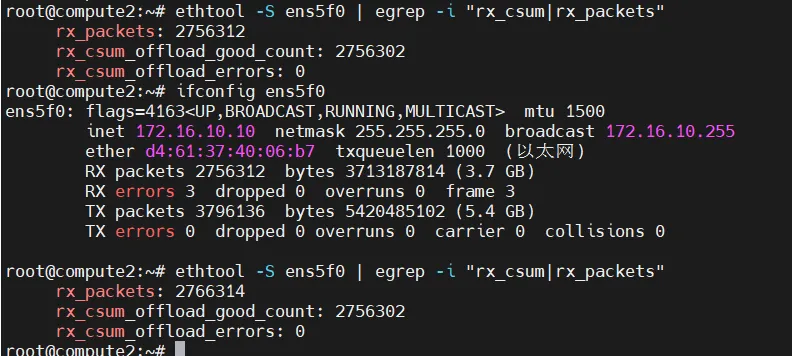

对端发送了10000个报文，在本端关闭rx校验和后，报文统计到了rx_packets中，见图3。

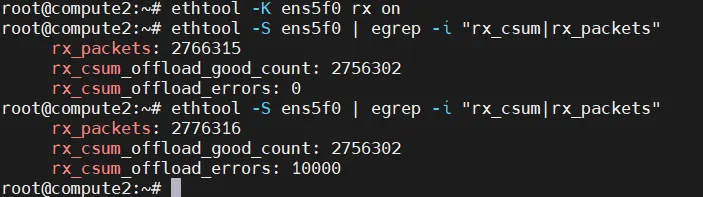

开启rx checksum，从compute1，同上，用scapy发送ipv4 checksum错误的报文。我们看到10000个ip校验和错误报文都统计到rx_csum_offload_errors。见图4.
图4
rx checksum功能，支持ip, tcp，udp，sctp报文的校验和统计，协议上支持ipv4和ipv6，不再一一演示。注意不同厂商的网卡，可能支持程度不一样。
TX Checksum Offload（发送端校验和卸载）是一种性能优化技术，它将发送数据包时计算和插入校验和的任务从 CPU 转移到网卡（NIC）硬件上完成。
但它有一个常见的副作用需要注意：抓包时可能显示"错误"的校验和。像 tcpdump 和 Wireshark 这类工具是在网卡填入最终校验和之前捕获数据包的。这就是为什么你经常在本机捕获的出站流量中看到 TCP 校验和错误——它们通常是误报，并非真正的错误。

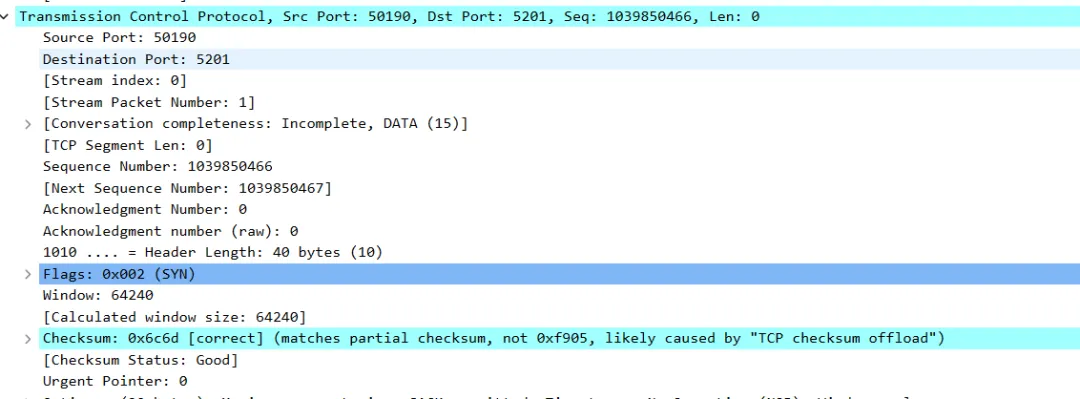

接下来验证一下，我们开启两端的tx checksum功能，发送tcp报文，图5为发送端的抓包截图，可以看到，tcp 的checksum字段，显示的是错误的值。此处要注意，如果是老版的wireshark，这个字段错误的话，这一行会变红。新版本的wireshark，不会标红，会在后面用小括号标出，校验和应该是多少。
图5
