2026一级机电实务真题——案例一、二、三(孙军老师解析)

2026一级建造师《机电工程管理与实务》案例一、二、三真题答案及解析

（孙军老师解析）

三、实务操作和案例分析题（共5题，（一）、（二）、（三）各20分，（四）、（五）各30分）。

案例（一）

【背景资料】

A公司承接某大型酒店机电安装工程，包括建筑给排水及采暖工程、通风空调工程、消防工程以及电气智能化工程。

A公司项目部对临时用电进行了现场勘测，确定电源进线、变配电装置、用电设备的位置及线路走向，并进行用电负荷计算、配电系统设计。项目部绘制临时用电施工图纸，包括用电设备总平面图、配电装置布置图以及接地装置设计图孙/军。

酒店大楼的消防工程采用了自动跟踪定位射流灭火系统。图1为喷射型自动射流灭火装置安装图。A公司对消防工程中的管道进行水压实验时，监理工程师发现部分钢丝网骨架塑料管水压实验压力见表一，不符合规范要求，需整改。酒店地下车库消防工程采用自动喷水灭火系统。喷头安装前，项目部检查了喷头的商标、型号、制造厂及生产日期，标志均齐全。项目部串联设置减压阀，相邻两级串联设置的减压阀均采用比例式减压

监理工程师检查后认为，项目部喷头检查的项目不完整，减压阀的设置不符合规范要求，需整改。项目进行中，施工地发生了洪涝灾害，项目部启动应急预案，并进行预案的后期处置，完成了以下工作，现场清理人员清点和撤离、事故调查和善后处理。应急终止后，现场应急指挥部编写应急总结，孙/军连同值班记录等资料进行汇总归档，并起草上报材料

表一钢丝网骨架塑料管压力试验表

【问题】

1.A公司临时用电现场勘测后还需完成哪些工作?项目部临时用电施工还应补充什么图纸?

2.图1中，①②③分别表示什么装置?指出表一中实验压力不符合规范的项目序号并改正。

3.喷头安装前，项目部还应核实喷头哪两项性能参数?写出减压阀阀前、阀后压力比值的范围要求?如何整改减压阀设置中的错误?

4.项目部应急预案后期处置中还有哪两项工作没有完成?应急总结材料应上报哪些单位?

【答案】

1.A公司临时用电现场勘测后还需完成哪些工作？项目部临时用电施工还应补充什么图纸？

答：（1）还需完成：

选择变压器、设计配电系统、设计防雷装置

（2）还应补充：配电系统接线图

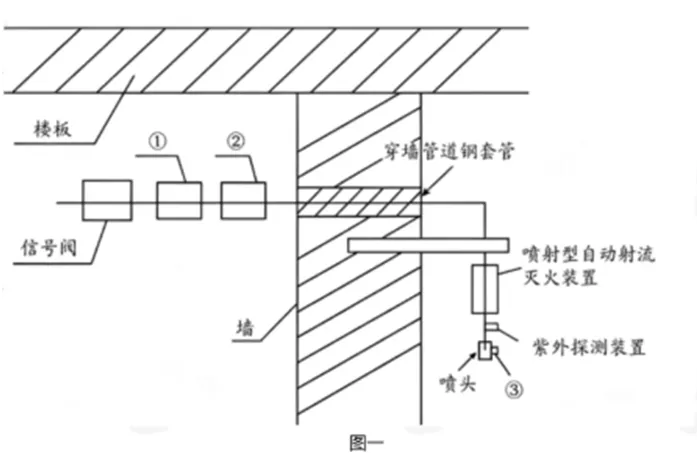

2.图1中①②③分别表示什么装置？指出表1中试验压力不符合规范的项目序号并改正。

答：（1）①表示水流指示器、②表示电磁控制阀、③表示探测组件（摄像头）

（2）不符合的项目有：

a不符合要求，正确：1.4MPa

d不符合要求，正确：2.0+0.4＝2.4MPa

【解析】孙军解析：本题属于超纲题。

a管道压力为0.8MPa，小于1.0MPa，最小为1.4MPa。

d管道压力为2.0MPa，需+0.4MPa。

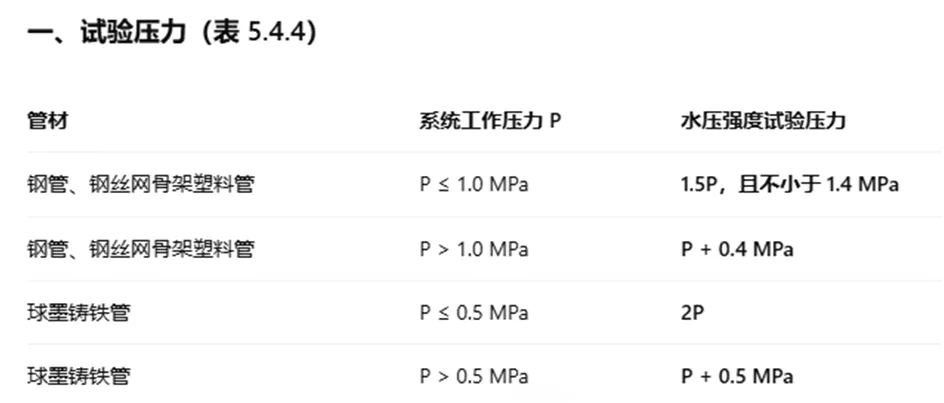

GB 51427-2021《自动跟踪定位射流灭火系统技术标准》里，压力管道水压强度试验按第5.4.4、5.4.5条执行

3.喷头安装前，项目部还应核实喷头哪两项性能参数？写出减压阀阀前、阀后压力比值的范围要求。如何整改减压阀设置中的错误？

答：（1）还应核实：响应时间指数，公称动作温度

（2）范围要求：减压阀的减压比不宜大于3：1，并应避开气蚀区

（3）正确做法：相邻的2级串联设置的减压阀应采用不同类型的减压阀。

【解析】孙军解析：本题属于超难题目，估计会做的考生不多，有点为难大家了。不过不要担心，要不会都不会。

背景给出：项目部串联设置减压阀，相邻两级串联设置的减压阀均采用比例式减压。也就是说，两级串联的减压阀是一样的。而规范要求是：应采用不同类型的减压阀

P286，（4）给水管网上减压阀的配置要求：

①减压阀的减压比不宜大于3: 1，并应避开气蚀区。

②当减压阀的气蚀校核不合格时，可采用串联减压方式或采用双级减压阀等减压方式。

③减压阀后配水件处的最大压力不应大于配水件的产品标准规定的公称压力的1.5倍；当减压阀串联使用时，应按其中一个失效情况下计算减压阀后最高压力。

④当减压阀前压力大于或等于减压阀后配水件试验压力时，减压阀宜串联设置；当减压阀串联设置时，串联减压的减压级数不宜大于2级，相邻的2级串联设置的减压阀应采用不同类型的减压阀。

⑤当阀后压力允许波动时，可采用比例式减压阀；当阀后压力要求稳定时，宜采用可调式减压阀中的稳压减压阀。

⑥当减压差小于0.15MPa时，宜采用可调式减压阀中的差压减压阀。

⑦减压阀不应设置旁通阀。

4.项目部应急预案后期处置中还有哪两项工作没有完成？应急总结材料应上报哪些单位？

答（1）没有完成的工作有：

现场保护与现场洗消；事故调查处理；事故善后处理；事故应急总结。

（孙.军点评：能想的工作都写上）

（2）上报的单位有：报建设单位（监理单位）、上级公司、地方政府相关部门。

（孙.军点评：相关的部门也都写上）

案例（二）

【背景资料】

我国东北某天然气处理终端新增处理能力6x10°立方米/年的天然气脱碳装置，B公司为施工总承包单本装置核心静置设备立式CO2吸收塔直径5.6米，高度68米，本体重量186吨，由于运输限制，该塔分三段于11月下旬到场。项目部组织技术人员复查了到货设备的塔身直线度，检查了分段处的坡口质量。项目部在现场完成了CO2吸收塔卧式组对焊接、焊缝探伤、热处理和试压后，计划采用倾斜单桅杆进行设备整体吊装就位。CO2吊装方案完成后，在桅杆顶部设有5条缆风绳，缆风绳a直接固定在附近的大型设备固定基础上。吊装方案经B公司审批后由监理工程师审批。监理工程师认为缆风绳与设备及相邻缆风绳之间的夹角不符合要求孙/军。

项目部对现场CO2吸收塔的安全风险，安全风险包括，机械伤害、高空坠落，火灾风险（不全）。

吸收塔就位后，项目部组织梯塔平台、附塔管道、照明及电气、仪表及控制系统，防腐保温、内件和填料的安装。在清洁和联合检查并封闭后，吸收塔安装告以段落

【问题】

1.对于分段进场的CO2吸收塔，分段处的检查还应包括哪些项目？

2.焊条库常要增加哪些设施？

3.指出并改正图2中桅杆顶部缆风绳设置的错误，缆风绳固定在大型设备独立基础需征得哪个单位的书面认可？

4.项目部识别的CO2吸收塔安装过程中的安全风险还缺少哪些项目？

【答案】

1.对于分段进场的CO2吸收塔，分段处的检查还应包括哪些项目？

答：还应检查：塔体分段处的圆度、外圆周长偏差、端口不平度

2.焊条库常要增加哪些设施？

答：要增加：（1）经校准合格并在有效期内的温度计、湿度计的检测仪表，

（2）空调、除湿机等必要的升温、除湿设备

（3）烘干箱、保温桶等保护设备

（4）消防灭火器、应急照明灯等消防应急设施。

（孙.军点评能想到的也都写上）

3.指出并改正图2中桅杆顶部缆风绳设置的错误，缆风绳固定在大型设备独立基础需征得哪个单位的书面认可？

（1）错误之处和正确做法是：

错误1：桅杆顶部设有5条缆风绳

正确做法：直立单桅杆顶部缆风绳的设置宜为6～8根

错误2：主缆风绳仅设置1条

正确做法：对倾斜吊装的桅杆应加设后背主缆风绳，后背主缆风绳的设置数量不应少于2根

错误3：相邻缆风绳之间的水平夹角为72°

正确做法：相邻缆风绳之间的水平夹角不得大于60°

错误4：缆风绳直接固定在大型设备基础上

正确做法：应征得设备基础设计单位的书面认可，并采取相应的保护措施

（2）缆风绳固定在大型设备独立基础需征得书面认可的单位是：

大型设备独立基础的设计单位

（孙/军点评本题还是一道很不错的题，质量很高，考的也很灵活）

4.项目部识别的CO2吸收塔安装过程中的安全风险还缺少哪些项目？

答：还有：起重吊装风险、高空作业风险、触电风险、爆炸风险、坍塌倒塌风险、物体打击风险、高温烫伤、中毒风险、窒息风险。

案例（三）

【背景资料】

某钢铁集团与C安装公司签订了4号高炉智能化升级改造项目承包合同，该项目包含了3座新建顶燃式热风炉，施工内容包括热风炉炉壳预制与安装、热风系统管道安装、助燃风机及附属设备、安装耐火材料砌筑、设备试运转及烘炉等

该项目为区域绿色智能建造示范工程。热风炉安装主要工序及逻辑关系如表3。

施工组织设计中明确热风炉炉壳采用工厂化预制，现场拼装，施工管理采用BIM技术和数字化管理一体智能系统，模块化安装方案。采用400吨履带式起重机和焊接机器人进行热风炉炉壳吊装和焊接作业。炉底板安装示意图如图3所示

热风炉项目部编制的绿色施工方案包括工程概况、绿色施工目标、资源节约、环境保护、绿色施工管理、绿色施工措施6项内容。监理工程师对焊缝外观质量检查时，发现焊缝表面存在焊缝成型不好，表面气孔，咬边及未焊透现象。

项目进行到100天，项目部根据数据采用赢得值法进行成本与进度控制分析。截止当日数据如下：已完成工程预算费用BCWP：5860万元；已完成工程，实际费用ACWP：6240万元；计划工程预算费用：6120万

【问题】

1.指出图三中①②的名称。指出垫层所选材料以及其作用。

2.炉壳表面焊缝缺陷中不允许存在的有哪两种？表面焊接无损检测有哪两种？

3.根据表三确定热风炉安装关键线路，并计算计划工期。计算截至第100天的费用偏差CV，进度偏差SV，并分析项目成本与进度状况。

4.本工程使用了哪些绿色施工技术？绿色施工方案还应补充哪些内容？

【答案】

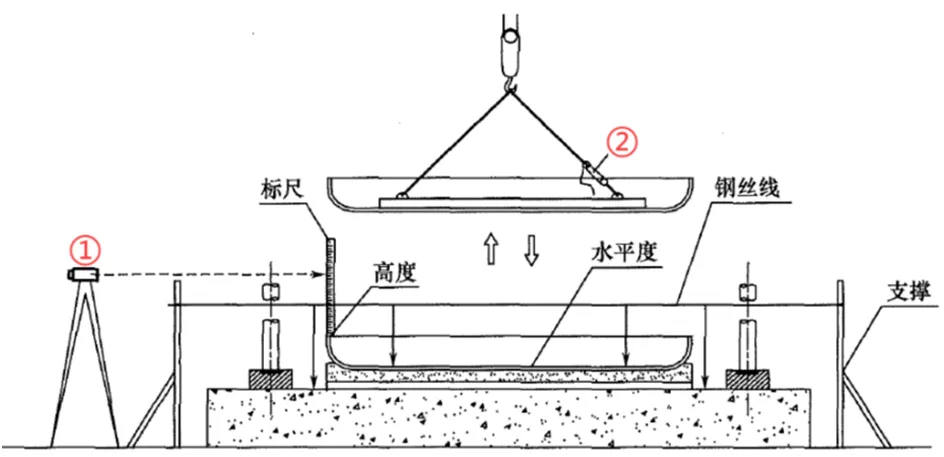

1.指出图三中①②的名称。指出垫层所选材料以及其作用。

答：（1）图三中：①水准仪、②手拉葫芦（导链）

（2）垫层材料为干砂

（3）垫层作用：

①找平、均匀传力；

②吸收、补偿热膨胀；

③便于安装找正施工，保证底板与基础均匀接触。

（孙.军点评，垫层的作用可以参考垫铁的作用，两者的作用基本上是一样的。）

2.炉壳表面焊缝缺陷中不允许存在的有哪两种？表面焊接无损检测有哪两种？

答：（1）不允许的缺陷有：表面气孔、未焊透

（2）表面焊接无损检测的方法有：磁粉检测、渗透检测

3.根据表三确定热风炉安装关键线路，并计算计划工期。计算截至第100天的费用偏差CV，进度偏差SV，并分析项目成本与进度状况。

答：（1）关键线路：A→B→C→D→E→F→H→K→L

计划工期＝10＋12＋30＋10＋35＋25＋20＋18＋15＝175天

（2）费用偏差CV＝BCWP－ACWP＝5860－6240＝－380＜0，说明成本超支

进度偏差SV＝BCWP－BCWS＝5860－6120＝－260＜0说明进度落后

4.本工程使用了哪些绿色施工技术？绿色施工方案还应补充哪些内容？

答：（1）使用的绿色施工技术有：

BIM技术（“互联网＋BIM”的项目管理）、工厂预制化技术（工厂预制模块化安装）、数字化管理一体智能系统（模块化装配式施工技术）、机器人自动焊接技术（高效焊接设备）

（孙\军点评抄背景）

（2）绿色施工方案还应补充：人力资源节约和保护、技术管理创新等。
