vLLM 中的 KV cache 分层卸载:从 GPU 扩展到主机内存、存储与远端节点
长上下文模型和多轮对话会产生大量 KV cache。当加速器内存（例如 GPU HBM）耗尽时，先前计算得到的 KV 数据就会被驱逐。下一个需要这些数据的请求到来时，vLLM 必须从头重新计算。
KV cache 分层卸载会将被驱逐的 KV 数据保存在主机内存、存储和远端节点中。vLLM 可以从较低层级重新加载数据，从而节省计算、降低延迟，并提升集群的有效服务容量。
引入次级层后，KV 数据还可以在节点之间共享，支持缓存容量的水平扩展、从共享存储为新实例进行缓存预热，以及在节点之间传输 KV 数据，用于分离式推理服务或负载均衡。
该框架从 vLLM v0.22 起即可使用，详细配置见使用指南[1]。
以主机内存为中心的设计

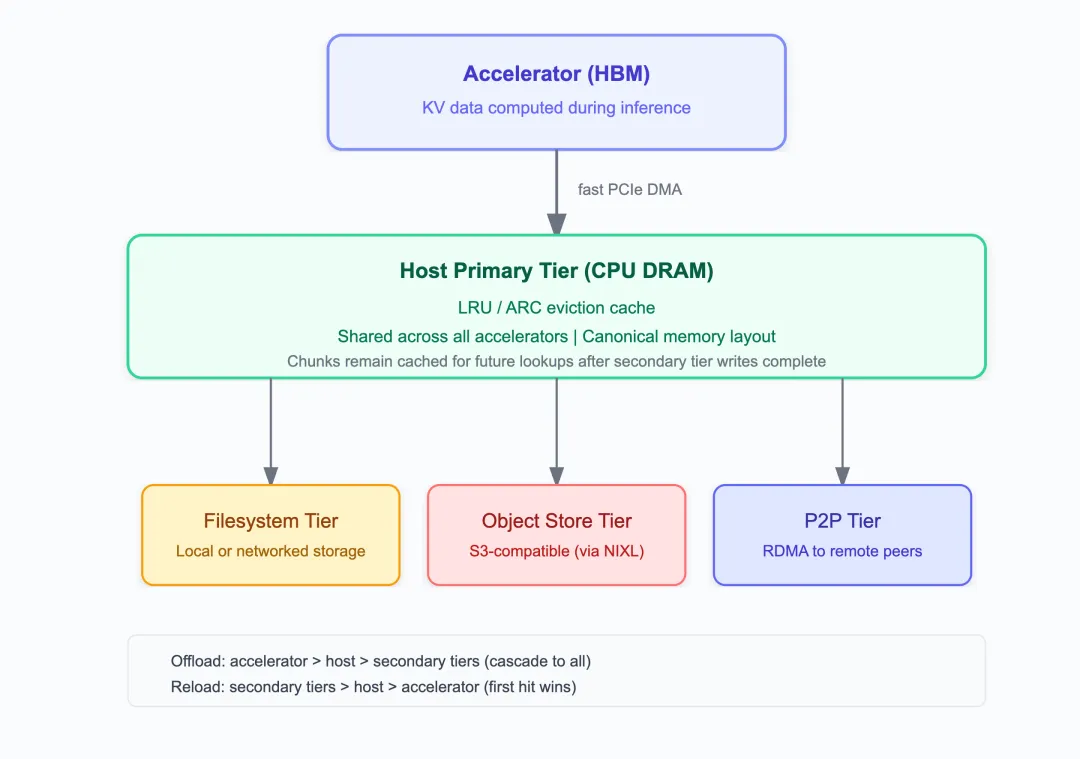

核心设计原则是：所有 KV 数据都经过主机内存（CPU DRAM）。
卸载时，KV 数据先从加速器传到主机，再从主机传向文件系统、对象存储或远端节点等次级层。重新加载时，数据流向相反：次级层先将数据提升到主机内存，再加载到加速器。
这一设计带来了以下优势。
快速释放加速器内存，按需分配
从加速器到主机的复制是快速的本地 PCIe 传输。复制完成后，加速器内存即可释放，无需等待次级层传输开始。存储写入、网络发送和远端 RDMA 都基于主机上的副本进行，无需再次访问加速器内存。
重新加载时，只有数据在主机内存中就绪后，才会分配加速器内存，无需在等待层间传输时提前预留。两者结合，使加速器内存能够按需分配，仅在实际需要时占用。
合并 I/O
在多加速器配置下（例如 tensor_parallel_size=8），每个设备持有 KV cache 的一个分片。框架会将所有分片汇集到同一块共享主机内存区域。
统一的内存布局
主机内存区域采用统一的标准布局（canonical memory layout）：每个页面存储某一层的一个 block，并将各个 TP rank 的所有 KV head 汇集到一块连续区域中。定位任意数据块只需计算偏移量。
固定的主机端布局使节点间能够正确共享数据，即使各节点的 GPU 内存布局不同也不受影响。不同的加速器类型、注意力后端（FlashAttention、FlashInfer、Triton）和并行配置，都会映射到相同的标准表示。
由于这一布局不依赖具体配置，不同配置的节点可以直接共享 KV 数据，无需重新映射或转换格式。对于同一份 KV 数据，TP=2 与 TP=4 的节点会生成相同的主机端数据块。
易于构建的次级层
所有数据都经过主机内存，让次级层更容易开发和运维。次级层在每个 vLLM 实例中以单进程运行，使用标准 CPU 库（POSIX I/O、S3 SDK、RDMA verbs）传输数据，无需访问加速器内存或调用加速器 API。
开发者无需协调多个进程，也无需理解加速器特有的内存布局。
卸载与重新加载的工作流程
操作的基本单位是数据块（chunk），即覆盖一组 token 的固定大小 KV 数据。默认情况下，一个 chunk 对应一个加速器 block。通过配置 blocks_per_chunk，可以使用更大的 chunk，增大主机和次级层的单次 I/O 数据量。
卸载路径
新的 KV 数据块通过异步 DMA 从加速器移到主机。主机复制完成后，加速器内存即可立即释放，无需等待任何次级层传输开始。随后，分层管理器读取主机副本，同时将数据块分发到所有已配置的次级层。
主机主缓存层是一个完整的 LRU/ARC 缓存，而非仅用于中转的缓冲区。数据块会保留在主机内存中，直接响应后续缓存命中。只有主机容量耗尽时，才会驱逐最近最少使用的数据块；即使如此，已接收这些数据块的次级层仍会保留副本。
重新加载路径
调度器首先检查主机缓存。如果数据块就在其中，则立即命中。若主机缓存未命中，则按配置顺序查询次级层，由第一个持有所需数据块的层提供数据。该层异步将数据块提升到主机内存；在此期间，调度器收到 RETRY，并在下一个调度周期重新检查。
同一请求中的不同数据块可以来自不同层。例如，一个数据块来自文件系统，另一个来自远端节点。
次级层
文件系统
文件系统层将每个 KV 数据块作为一个文件，保存到本地或网络存储中。它采用内容寻址命名：相同的 token 序列映射到同一个键，因此匹配的输入会自动共享缓存数据。
当多个 vLLM 实例使用同一个存储挂载点时（例如网络附加存储，或同一节点上的多个实例），它们无需额外配置即可自动共享 KV 数据。
主要特性：
• 非阻塞查询 • 原子写入 • 独立的读写线程池
vllm serve Qwen/Qwen3.6-35B-A3B \ --kv-transfer-config '{ "kv_connector_extra_config": { "spec_name": "TieringOffloadingSpec", "cpu_bytes_to_use": 107374182400, "secondary_tiers": [{"type": "fs", "root_dir": "/mnt/kv-cache"}] } }'对象存储
对象存储层通过 NIXL，将 KV 数据块保存到兼容 S3 的对象存储中，采用与文件系统层相同的内容寻址方式。
它提供了一种成本较低的网络存储选择：每 GB 的成本通常低于高性能文件存储，同时支持多个实例共享访问。
--kv-transfer-config '{ "kv_connector_extra_config": { "spec_name": "TieringOffloadingSpec", "cpu_bytes_to_use": 107374182400, "secondary_tiers": [{ "type": "obj", "bucket": "my-kv-cache", "endpoint_override": "http://minio:9000" }] }}'点对点（P2P）
P2P 层支持通过网络进行跨实例 KV cache 共享。它使用 ZMQ 进行协调，通过 NIXL 使用 RDMA 传输大批量数据。所有传输都在主机内存之间进行，两端均不涉及加速器内存。
P2P 层不负责决定从哪个节点拉取 KV 数据，这是编排层的职责，例如 llm-d[2] 这样的路由器。编排器通过请求中的 kv_transfer_params 驱动跨节点传输。示例和更多细节见使用指南中的编排层协议[3]。
--kv-transfer-config '{ "kv_connector_extra_config": { "spec_name": "TieringOffloadingSpec", "cpu_bytes_to_use": 107374182400, "secondary_tiers": [{"type": "p2p", "host": "10.0.0.1", "port": 5710}] }}'它有两个主要应用场景。
PD 分离
prefill 实例计算 KV 数据块，并将其放入主机缓存层，供其他实例获取。decode 实例通过 RDMA 从 prefill 实例的主机内存中拉取这些数据块。
合并 I/O 将原本按 GPU 分散进行的大量小传输，合并为更少、更大的 RDMA 操作，从而提升网络吞吐。此外，使用 chunked prefill 时，每个完成计算的 prefill chunk 都能立即开始传输，使计算与数据传输重叠，降低 TTFT。
负载均衡
KV 数据块可以从过载的 vLLM 实例传输到仍有可用容量的实例。任意节点都可以从任意对等节点拉取数据块。
关于 llm-d 中的 P2P KV cache 共享，详见相关博客[4]。
混合模型支持
该框架与 vLLM 的混合内存分配器集成，可透明处理组合了全注意力、滑动窗口注意力、MLA、Mamba 等不同层类型的模型。
统一的内存布局将各种 KV 格式规范化为一致的字节缓冲区表示。每个 chunk 在主机上占用固定的字节数，与其中包含哪些层类型无关。
不同层类型会在同样大小的 chunk 中存放不同数量的 token。例如，与全注意力层相比，Mamba 状态层的每个 chunk 覆盖的 token 更多，因此卸载频率更低。
这意味着：
• 滑动窗口层仅重新加载窗口内的 token，无需加载完整历史。 • 状态空间层（Mamba）的状态与注意力 KV 一起卸载和重新加载。
该框架支持 DeepSeek V4、GLM 5.3、Nemotron 3 等先进的混合架构。
可观测性
该框架通过 vLLM 标准的 /metrics 端点暴露 Prometheus 指标：
• 主机缓存利用率：主缓存层当前的填充比例。 • 传输吞吐：加速器与主机之间传输的字节数和耗时。 • 各层延迟：每一层查询和数据传输的耗时。 • 各层命中率：工作负载的数据由哪些层提供。
次级层还可以定义自有指标（counter、histogram、gauge），这些指标会自动注册并暴露，无需修改框架。
KV 事件
随着数据块在各层之间移动，框架会发出结构化的 KV 事件，报告哪些数据块被存入或驱逐、涉及哪个层，以及数据位于本地还是远端。次级层也可以发出自己的事件。
这些事件帮助外部编排系统作出智能路由决策。llm-d 和 NVIDIA Dynamo[5] 等项目利用 KV 事件，将请求路由到最可能命中缓存的实例，相比不感知缓存的调度方式，可获得更高的吞吐和更低的延迟。此外，llm-d 还使用这些事件编排节点之间的 P2P KV 传输。
添加新的次级层
次级层接口十分精简，仅包含四个核心方法：
class SecondaryTierManager(ABC): def lookup(self, key, req_context) -> LookupResult: """Does this tier have a chunk? Returns HIT, MISS, or RETRY.""" def submit_store(self, job_metadata: JobMetadata) -> None: """Start async store from host to this tier.""" def submit_load(self, job_metadata: JobMetadata) -> None: """Start async load from this tier to host.""" def get_finished_jobs(self) -> Iterable[JobResult]: """Poll completed transfers."""每个次级层在构造时，都会获得一个直接指向共享主机内存区域的 memoryview。调用 submit_store() 时，次级层直接从该区域读取 KV 数据；调用 submit_load() 时，则直接向该区域写入数据。整个过程无需中间复制或序列化，次级层直接操作主缓存层的内存。
每个次级层还独立管理自己的驱逐策略。
vllm/v1/kv_offload/tiering/example/ 目录中提供了完整的内存版参考实现[6]。
框架也支持在 vLLM 仓库之外实现次级层：只需在该层的配置中指定 module_path，vLLM 就会加载自定义的 SecondaryTierManager 实现，无需修改 vLLM 本身的代码。
性能：支持更多用户
KV cache 卸载的主要收益，是通过从成本更低的层重新加载 KV 数据，避免代价高昂的重复 prefill。
当并行进行的对话较少时，加速器内存能够容纳全部数据，各种缓存方式都能获得较高吞吐。随着会话池扩大，各层的容量限制逐渐显现。在本文的测试配置下：
• 约 64 个会话以内：HBM 能够容纳工作集，各种缓存方式表现都较好。 • 64–128 个会话：HBM 容量耗尽，不使用卸载时吞吐明显下降。CPU 卸载仍能维持性能。 • 超过 128 个会话：CPU 缓存也被填满。存储卸载仍能保持较高的缓存命中率，Prefill Throughput 达到其他对照方案的两倍以上。
存储的访问延迟高于 CPU 内存，因此无法达到峰值吞吐。但在会话规模扩大后，需要比较的是从存储命中缓存与完整重算的开销，此时存储卸载具有明显优势。
基准测试配置：
• 模型：Qwen/Qwen3.6-35B-A3B，运行于 2× NVIDIA H100（TP=2）。 • 存储层：使用本地 NVMe 的文件系统后端。 • 工作负载：多轮对话，初始提示为 12K token，每轮增加 4K token，共 8 轮。 • 最大请求并发数：64。 • 仅测量 PD 分离配置下的 Prefill Throughput。
完整性能结果与复现脚本见 neuralmagic/fs-offload-experiments[7]。
致谢
感谢 Liran Schour、Chang Guo、Srinivas Krovvidi、Rotem Shavitt、Effi Ofer、Omer Paz、Kfir Toledo 和 Michal Malka 对 KV cache 分层卸载框架设计与实现的贡献，也感谢所有贡献代码、参与评审和提供反馈的社区成员。
