1福州市城市轨道交通4号线一期工程第2标段土建8工区 220kv电缆隧道深大沉井专项施工方案
第一章 编制依据
1.1 编制依据
序号 图 纸 名 称 图 纸 编 号
《轨道交通4号线一期工程220kv榕南ⅠⅡ路33#～52#
1 业扩18030s-T0501
线路改线》
2 沉井及顶管线路补勘图 /
4 现场踏勘及调查所取得的第一手资料 /

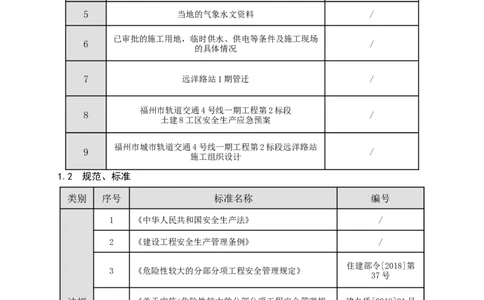

5 当地的气象水文资料 /
已审批的施工用地，临时供水、供电等条件及施工现场
6 /
的具体情况
7 远洋路站1期管迁 /
福州市轨道交通4号线一期工程第2标段
8 /
土建8工区安全生产应急预案
福州市城市轨道交通4号线一期工程第2标段远洋路站
9 /
施工组织设计
1.2 规范、标准
类别 序号 标准名称 编号
1 《中华人民共和国安全生产法》 /
2 《建设工程安全生产管理条例》 /
住建部令[2018]第
3 《危险性较大的分部分项工程安全管理规定》
37号
法规 《关于实施<危险性较大的分部分项工程安全管理规 建办质[2018]31号
4
定>有关问题的通知》 文
5 关于加强建筑施工主要重大危险源安全管控的通知 闽建[2017]第30号
福建省住房和城乡建设厅“关于《危险性较大的分部
6 /
分项工程安全管理办法》的实施细则”
GB50014-2006(2016
施工 1 《室外排水设计规范》
版)
1福州市城市轨道交通4号线一期工程第2标段土建8工区 220kv电缆隧道深大沉井专项施工方案
2 《给水排水管道工程施工及验收规范》 GB50268-2008
3 《城镇给水排水技术规范》 GB50788-2012
4 《给水排水工程顶管技术规程》 CECS246-2019
5 《顶管施工技术及验收规范》（试行） 2012
6 《顶进法施工用的钢筋混凝土排水管》 JC/T640—2010
7 《建筑地基基础设计规范》 GB50007-2011
8 《地下工程防水技术规范》 GB50108-2008
规范
GB50010-2010（2015
9 《混凝土结构设计规范》
版）
10 《建筑地基与基础工程施工质量验收规范》 GB50202-2018
11 《建筑工程施工质量验收》 GB50300-2013
12 《市政排水管渠工程质量检验评定标准》 CJJ3—90
13 《给水排水工程构筑物结构设计规范》 GB50069-2002
14 《建筑施工起重吊装工程安全技术规范》 JGJ276-2012
15 《施工现场临时用电安全技术规范》 JGJ46-2016

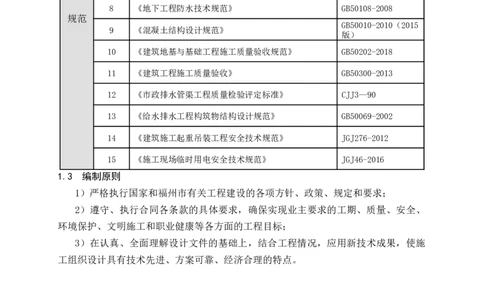

1.3 编制原则
1）严格执行国家和福州市有关工程建设的各项方针、政策、规定和要求；
2）遵守、执行合同各条款的具体要求，确保实现业主要求的工期、质量、安全、
环境保护、文明施工和职业健康等各方面的工程目标；
3）在认真、全面理解设计文件的基础上，结合工程情况，应用新技术成果，使施
工组织设计具有技术先进、方案可靠、经济合理的特点。
2福州市城市轨道交通4号线一期工程第2标段土建8工区 220kv电缆隧道深大沉井专项施工方案
第二章 工程基本概况
2.1 沉井基本情况
本工程为福州市220kv电缆隧道榕南ⅠⅡ路线路改线工程穿远洋路段工程，共需新
建2座沉井，用作顶管下穿远洋路及远洋路高架桥。其中G#04井为工作井，位于光明
港公园内，G#03井为接收井，位于远洋路另一侧（前横南路东侧）。具体位置见图

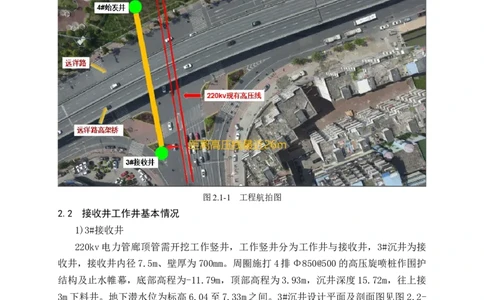

2.1-1工程航拍图。
图2.1-1 工程航拍图
2.2 接收井工作井基本情况
1)3#接收井
220kv电力管廊顶管需开挖工作竖井，工作竖井分为工作井与接收井，3#沉井为接
收井，接收井内径7.5m、壁厚为700mm。周圈施打4排Φ850@500的高压旋喷桩作围护
结构及止水帷幕，底部高程为-11.79m，顶部高程为3.93m，沉井深度15.72m，往上接

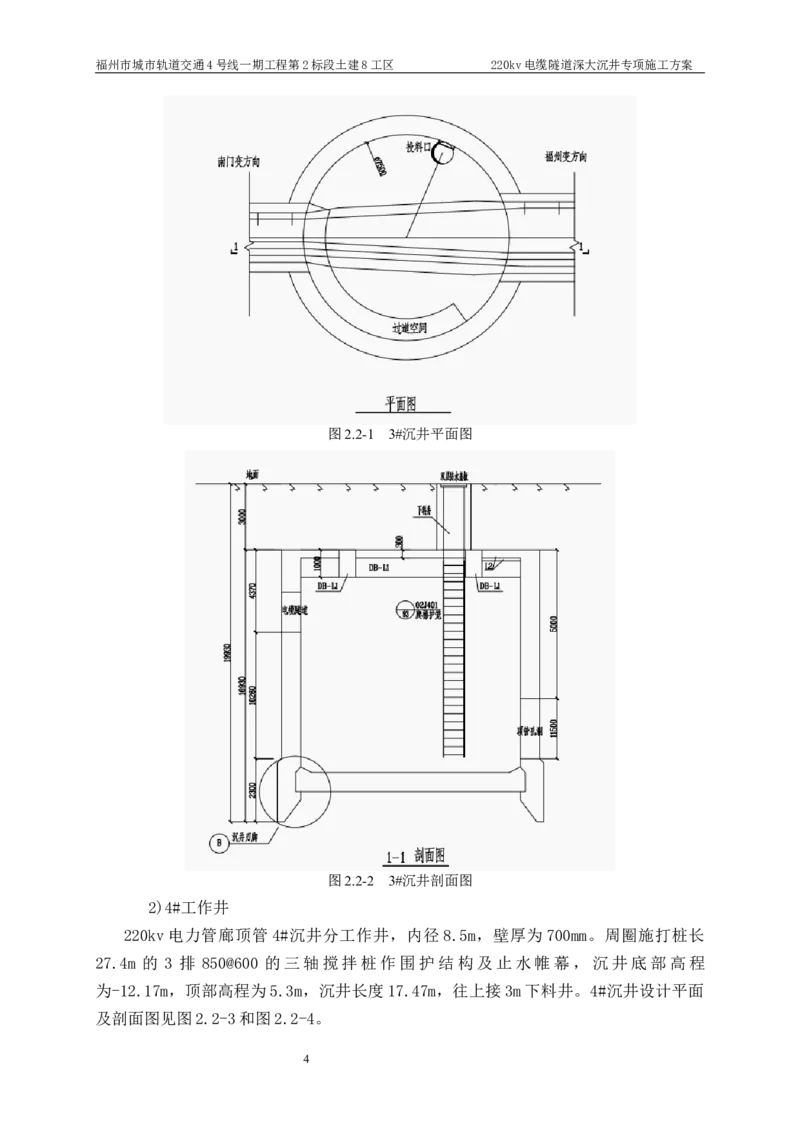

3m下料井。地下潜水位为标高6.04至7.33m之间。3#沉井设计平面及剖面图见图2.2-
1和图2.2-2。
3福州市城市轨道交通4号线一期工程第2标段土建8工区 220kv电缆隧道深大沉井专项施工方案
图2.2-1 3#沉井平面图
图2.2-2 3#沉井剖面图

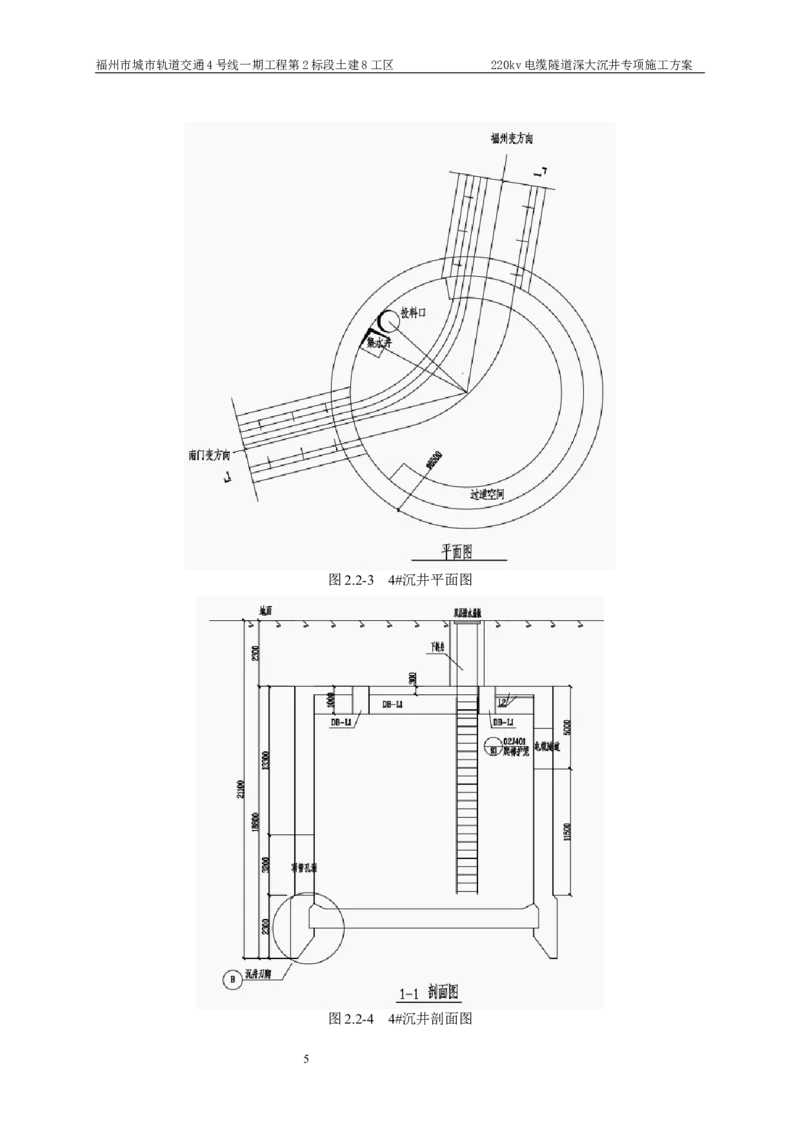

2)4#工作井
220kv电力管廊顶管4#沉井分工作井，内径8.5m，壁厚为700mm。周圈施打桩长
27.4m 的 3 排 850@600 的三轴搅拌桩作围护结构及止水帷幕，沉井底部高程
为-12.17m，顶部高程为5.3m，沉井长度17.47m，往上接3m下料井。4#沉井设计平面
及剖面图见图2.2-3和图2.2-4。
4福州市城市轨道交通4号线一期工程第2标段土建8工区 220kv电缆隧道深大沉井专项施工方案
图2.2-3 4#沉井平面图
图2.2-4 4#沉井剖面图
5福州市城市轨道交通4号线一期工程第2标段土建8工区 220kv电缆隧道深大沉井专项施工方案
2.3 基坑支护参数
表2.3-1 沉井及顶管基本参数
基本参数
直径 壁厚 深度 地下水位 围护结构
施工井
3排Φ850@600
G#04井 9.9m 700mm 20m -1.5m 三轴搅拌桩（深
27.4m）
4排Φ850@500
G#03井 8.9m 700mm 18m -1.3m 高压旋喷桩（深
26.3m）

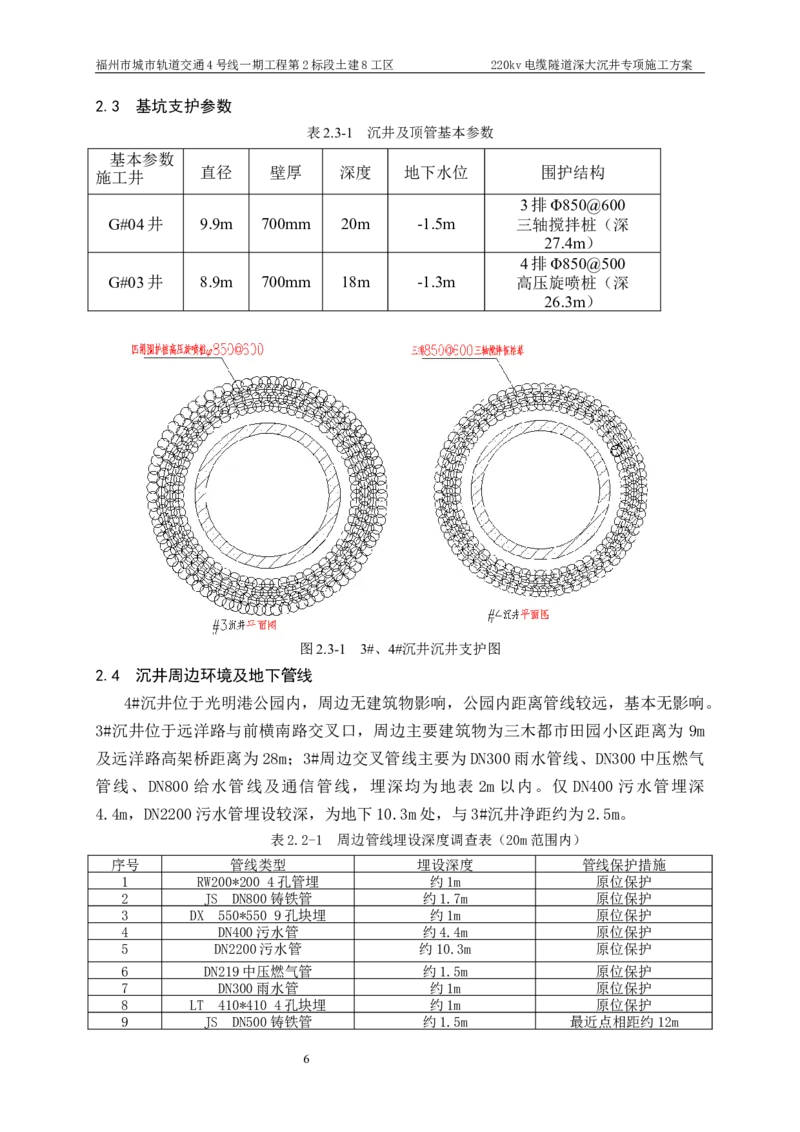

图2.3-1 3#、4#沉井沉井支护图
2.4 沉井周边环境及地下管线
4#沉井位于光明港公园内，周边无建筑物影响，公园内距离管线较远，基本无影响。
3#沉井位于远洋路与前横南路交叉口，周边主要建筑物为三木都市田园小区距离为 9m
及远洋路高架桥距离为28m；3#周边交叉管线主要为DN300雨水管线、DN300中压燃气
管线、DN800 给水管线及通信管线，埋深均为地表 2m 以内。仅 DN400 污水管埋深
4.4m，DN2200污水管埋设较深，为地下10.3m处，与3#沉井净距约为2.5m。
表2.2-1 周边管线埋设深度调查表（20m范围内）
序号 管线类型 埋设深度 管线保护措施
1 RW200*200 4孔管埋 约1m 原位保护
2 JS DN800铸铁管 约1.7m 原位保护
3 DX 550*550 9孔块埋 约1m 原位保护
4 DN400污水管 约4.4m 原位保护
5 DN2200污水管 约10.3m 原位保护
6 DN219中压燃气管 约1.5m 原位保护
7 DN300雨水管 约1m 原位保护
8 LT 410*410 4孔块埋 约1m 原位保护
9 JS DN500铸铁管 约1.5m 最近点相距约12m
6福州市城市轨道交通4号线一期工程第2标段土建8工区 220kv电缆隧道深大沉井专项施工方案

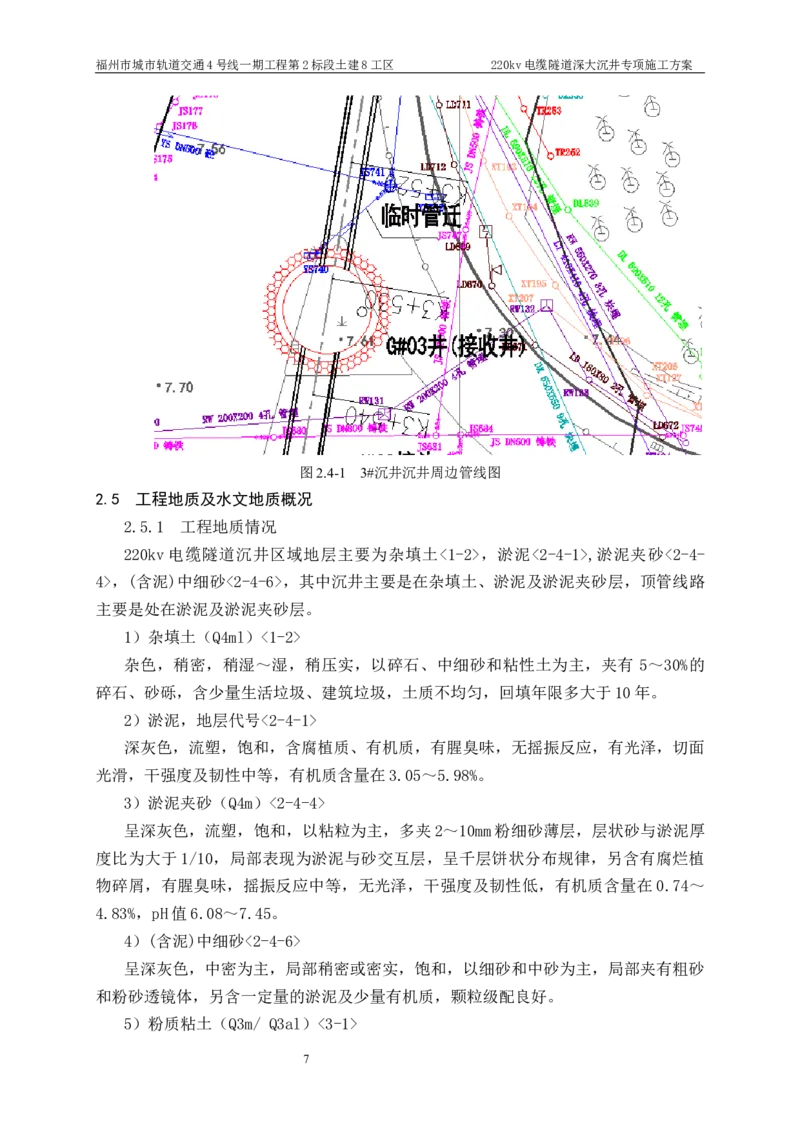

图2.4-1 3#沉井沉井周边管线图
2.5 工程地质及水文地质概况
2.5.1 工程地质情况
220kv电缆隧道沉井区域地层主要为杂填土<1-2>，淤泥<2-4-1>,淤泥夹砂<2-4-
4>，(含泥)中细砂<2-4-6>，其中沉井主要是在杂填土、淤泥及淤泥夹砂层，顶管线路
主要是处在淤泥及淤泥夹砂层。
1）杂填土（Q4ml）<1-2>
杂色，稍密，稍湿～湿，稍压实，以碎石、中细砂和粘性土为主，夹有 5～30%的
碎石、砂砾，含少量生活垃圾、建筑垃圾，土质不均匀，回填年限多大于10年。
2）淤泥，地层代号<2-4-1>
深灰色，流塑，饱和，含腐植质、有机质，有腥臭味，无摇振反应，有光泽，切面
光滑，干强度及韧性中等，有机质含量在3.05～5.98%。
3）淤泥夹砂（Q4m）<2-4-4>
呈深灰色，流塑，饱和，以粘粒为主，多夹2～10mm粉细砂薄层，层状砂与淤泥厚
度比为大于1/10，局部表现为淤泥与砂交互层，呈千层饼状分布规律，另含有腐烂植
物碎屑，有腥臭味，摇振反应中等，无光泽，干强度及韧性低，有机质含量在0.74～
4.83%，pH值6.08～7.45。
4）(含泥)中细砂<2-4-6>
呈深灰色，中密为主，局部稍密或密实，饱和，以细砂和中砂为主，局部夹有粗砂
和粉砂透镜体，另含一定量的淤泥及少量有机质，颗粒级配良好。
5）粉质粘土（Q3m/ Q3al）<3-1>
7福州市城市轨道交通4号线一期工程第2标段土建8工区 220kv电缆隧道深大沉井专项施工方案
灰黄、灰绿色，可塑～硬塑状态，含高岭土、氧化铁,切面较光滑，有光泽，无摇
振反应，干强度与韧性中等，粘性较好。本层在 21个钻孔中揭示，本层厚度 0.70～
6.60m，平均厚度2.44m；层顶标高-43.17～-12.85m，层底标高-45.44～-14.95m。
工程地质具体情况见图2.5-1沉井及顶管地层剖面图。
图2.5-1 沉井及顶管地层剖面图
2.5.2 水文地质情况
1）地表水
光明港是福州市中心城区主要的内河和滞洪区，河道总长 6700m。河水自西向东游，
从上游到下游河宽60～320m，局部河宽变窄，河床高程0.8～2.1m，整条河道呈上游
高下游低的趋势。河床底的土层具有高渗透特性。本工程4#沉井距离光明港最近距离
约67m。
2）地下水类型
（1）本工程地下水在地面以下 1.3～1.5m 之间，3#沉井地下水位为 6m（埋深
1.3m），4#沉井地下水位7.3m（埋深1.5m）。
8福州市城市轨道交通4号线一期工程第2标段土建8工区 220kv电缆隧道深大沉井专项施工方案
2.6 沉井施工重难点问题及措施
2.6.1 沉井施工洞门端头加固

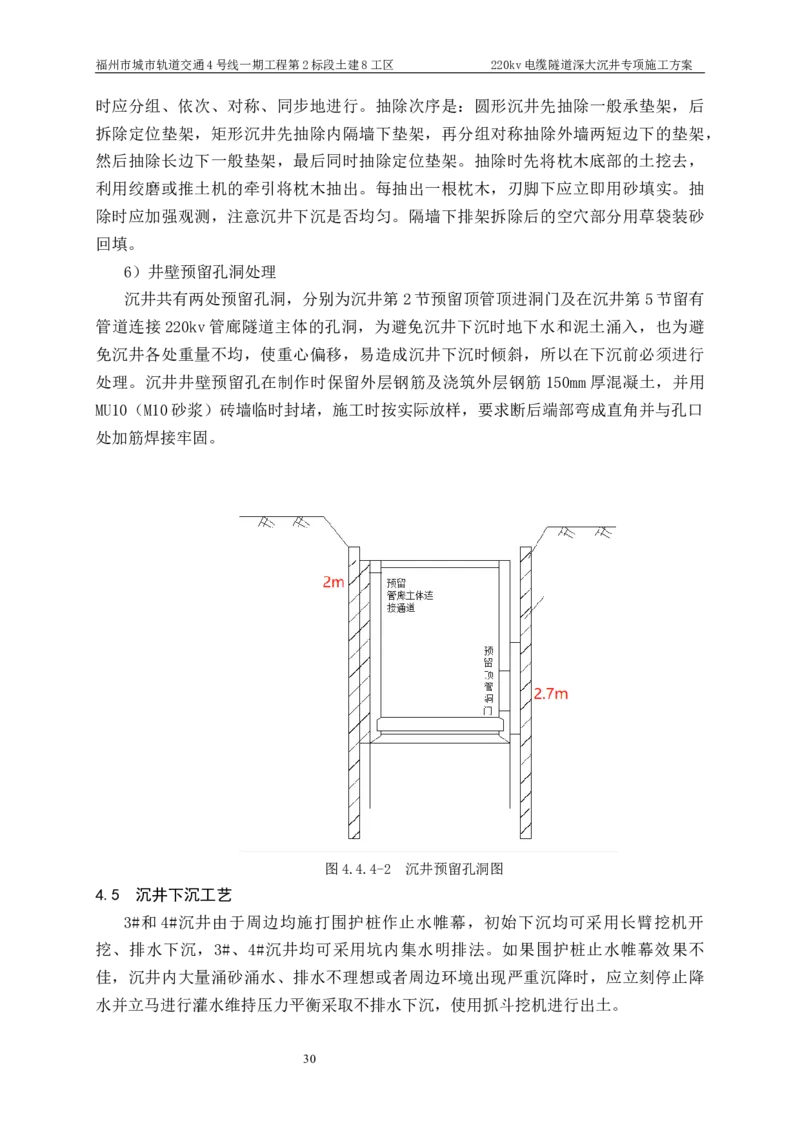

措施：由于3#、4#沉井顶管洞门较深，距离地面13m，且围护桩与沉井之间存在半
米间隙，因此在该洞门位置需进行模块砖150钢筋混凝土，加固深度为沉井刃脚至顶
管洞往上3m，加固宽度为洞门左右往外各延伸3m，保证洞门与围护桩之间充填封堵密
实。
2.6.2 沉井施工深度大
4#始发井直径9.9m，深度约20m，为福州地区少数施工深度达到20m，顶进中心深
度约 14m 的沉井顶管工程，超高的水土压力给沉井下沉施工及封底施工带来严峻考
验。
措施：4#沉井采用排水分节下沉，施工完刃脚后，在下方垫上混凝土块防止在松软
土质中制作沉井时下沉，同时将沉井分为五节，每次下沉过程中实时监测，待沉井稳
定后方可施工下一节沉井；4#采用水下混凝土封底，由潜水员配合清基找平，以完成
水下混凝土封底作业。
2.6.3 沉井周边土体固结导致卡桩
当沉井下沉至砂层时，因超高压旋喷桩水平扩孔和渗透较好，可能出现在沉井与围
护之间的空隙形成突出的水泥砂结合完整块体将沉井与旋喷桩之间 700mm间隙固结填
充，阻挡井壁下沉，将沉井周圈抱死。
当出现这种情况的时候，可以用到的措施：
1）钻机引孔破除
选择引孔钻机带冲击钻头，冲击锤宽100mm，冲击锤底部气压1.3MPa，引孔机落于
沉井上3根工45型钢，在整体铺设1cm钢板上，沉井周圈从上至下采用冲击振动破碎
地层中的硬质固结块体至沉井刃脚设计标高。
2）伸缩臂挖机清掏
当沉井引孔周圈完成后，采用伸缩臂挖机对沉井底部土体进行清掏，挖机转换位置
对沉井四周刃脚及中心开挖至设计底标高后，间歇 1～2小时，采用水准仪对沉井周圈
四个观测点进行观测实施下沉值，沉井无明显下沉时采用钢板桩助沉法。
3）钢板桩插拔助沉
沉井外壁周圈与沉井围护之间土体摩阻力和砂层范围未整体破除的扩孔水泥块体将
沉井卡住，导致沉井刃脚与设计底标高有3m悬空，采用拉森钢板桩机与15m拉森Ⅳ型
钢板桩对沉井周圈进行插拔振动使空隙土体液化塌落，需提前对沉井周圈引孔完成，
在实施钢板桩助沉，钢板桩机靠近沉井边坡，振动锤抓住15m钢板桩对沉井周圈700mm
间隙空间土体进行插拔松动作业，使沉井快速下沉。
9福州市城市轨道交通4号线一期工程第2标段土建8工区 220kv电缆隧道深大沉井专项施工方案
2.6.4 工程所处土层地质和水文地质问题
1）工程范围分布较大厚度的软土，其物理力学性能差，多呈流塑-软塑状，具有强
度较低、压缩性较高等特点，在上部荷载或震动作用下易产生固结变形、震陷，引起
地面沉降，导致路面、房屋开裂等地质灾害。
2）光明港河是福州市区最大的骨干河道，河道宽约 60m，河床底的土层具有高渗
透特性，4#始发井距离光明港河仅67m，因此该段沉井及顶管施工工程地下水位高，离
地面仅1.2m～1.5m，且顶管路径在含泥中细砂层，渗透系数大，对顶管施工带来极困
难。
措施：在3#号沉井施打4排高压旋喷桩，在4#沉井施打3排三轴搅拌桩作为止水
帷幕，保证沉井的顺利施工；同时对 3#、4#沉井采取坑内明排水措施，对沉井实时监
测，保证深井的顺利实施。因 3#沉井位于城市道路中，如排水下沉过程中，沉井周边
水压过大造成周边沉降或坑底涌水涌沙现象严重，应立刻回注水，以保证沉井内外水
压平衡，改为不排水下沉施工。
2.6.5 周边环境及建筑对沉井的影响
1）顶管施工下穿远洋路及远洋路高架桥，在顶进过程中对地面沉降的要求极为严
格，地面沉降24mm时达到报警值，最大沉降仅允许30mm。
2）远洋路下埋设管线众多，其中包括 TR DN 315中压燃气管线，JS DN800铸铁
管，JS DN500铸铁管等有压管线，以及DN2200污水管（埋深10m多）距离顶管仅相差
2m多，对施工过程中管线的监测及保护提出了较高的要求。
3）沉井施工在220kv高压线附近，在施打围护桩、浇筑混凝头和管材的施工过程
中带来了不少麻烦，在进行这部分施工时应有专职安全员在场，应保证施工时与高压
线安全距离不小于6m。
2.6.6 沉井下沉中的纠偏
在沉井下沉过程中，可能会出现沉井倾斜，位移等情况。
措施：加强沉井的观测，发现倾斜时应当立刻停止开挖，可采取在刃脚较高的一侧
加强挖土并在较低的一侧回填砂石，或者采用局部的偏心压载。待位置矫正后再均匀
挖土下沉。
2.7 风险源与对策措施
风险源 分析 对策措施
1）对基坑周围自然环境、地下水位、边坡土体顶部位移、围
根据地勘沉井施工深
度范围有淤泥层存 护结构的位移、基坑周围地表沉降与裂缝、周围建筑物的沉
沉井施工 在，可能会出现以下 降、基坑周围主要设施（包括市政管线）进行观测。
情况：沉井倾斜、沉 2）通过施工监测，用以验证支护结构设计，指导基坑开挖和
井位移、沉井突沉； 支护结构的施工，保证基坑支护结构和相邻建筑物的安全。
10福州市城市轨道交通4号线一期工程第2标段土建8工区 220kv电缆隧道深大沉井专项施工方案
3）测点布置、监测手段与监测频率施工监测工作有计划进
封底时可能会出现以 行。监测观测及时，有完整的观测记录和观测报告。
下情况：沉井欠沉和 4）监测手段以仪器观测为主，仪器观测和目测调查相结合。
超沉；混凝土封底中 5）坑外设水位观测孔回灌井，当水位下降超过允许值时，通
夹泥和混凝土中有大 过控制坑内降水和坑外回灌措施，保证坑外水位尽量不下
面积蜂窝，造成封底 降。
后，井内抽水有大量 6）基坑开挖过程中，如因发现围护结构漏水，及时压注水泥
泥砂涌入井内，而引 浆进行堵漏或在桩外侧增加旋喷桩止水。
起超沉、倾斜、突沉 7）提前做好注浆加固方案，注浆方案经专家、业主、监理、
等问题。 设计、施工论证，一旦周边建（构）筑物沉降超过警戒值，
立即采取注浆加固措施。
垂直运输时可能会出
沉井土方 1）垂直运输时设专人指挥，统一指挥用语及信号。
现以下情况：机械伤
开挖及垂 2）垂直运输时坑底工作人员躲避至安全地带，严禁穿越坑
害、物体打击等问
直运输 井。
题。
1）操作中进铲不应过深，提斗不应过猛。一次挖土高度一定
要严格按照设计进行，不得一次多挖。
2）向汽车上卸土应待车子停稳后进行，禁止铲斗从汽车驾驶
车辆机械
挖掘机侧翻 室上越过。
事故
3）铲斗回转半径内遇有推土机工作时，应停止作业。
4）行驶时，臂杆应与履带平行，要制动往回转机构，铲斗离
地1米左右。上下坡时，坡度不应超过20度。
1）迅速关闭开关，切断电源，使触电者尽快脱离电源。确认
自己无触电危险再进行救护。
2）用绝缘物品挑开触电者身上的电线、插座等带电物品。
3）触电者脱离电源后，立即将其抬至通风较好的地方，解开
病人的衣扣、裤带。轻型触电者在脱离电源后，应就地休息1
触电事故 触电伤人事故 ～2h再活动。
4）如果呼吸、心跳停止，必须争分夺秒进行口对口人工呼吸
和胸外心脏按压。触电者必须坚持长时间的人工呼吸和脏按
压。
5）立即呼救120急救医生到现场救护。并在不间断抢救的情
况下护送医院进一步急救。
在沉井四周设置符合规定的防护栏杆，并设置安全警示标；
高处坠落 沉井上方人员掉落 支撑架设等高空作业时要佩戴好安全带，并根据安全要求挂
设安全网。
地下管线 1）施工前，应详细阅读，熟悉地下管线图纸等资料，并把保
周边管线变形严重
变形 护地下管线措施作重点来抓，做到防患于未然，确保万无一
11福州市城市轨道交通4号线一期工程第2标段土建8工区 220kv电缆隧道深大沉井专项施工方案
失，对所有管线做好标记。
2）建立项目部兼职管线保护员组成的地下管线监护小组，把
保护措施落到实处。
3）在管线上方路面增设监控点及监控频率，除了沉降观测和
位移观测等常规项目外，还应增加周围土体和含水量变化观
测、支护结构渗漏情况、土体中应力变化情况等观测。
1）加强人员教育培训工作，所有在施工程均要进行有限空间
作业专项安全教育工作。
2）严格执行有限空间作业审批制度，安排专人负责，并按
《有限空间作业审批表》进行作业活动申请，经审批通过后
有限空间
有毒有害气体 方可进行施工作业，并将审批文件存档备案。
作业
3）规范有限空间作业流程。严格执行“先通风、先检测、后
作业”的原则，未经通风检测，严禁人员进入有限空间。各
项目部对梳理出的有限空间作业应制定作业标准和应急处置
方案，方案的制定应结合实际工作并可参考下述安全要求
12福州市城市轨道交通4号线一期工程第2标段土建8工区 220kv电缆隧道深大沉井专项施工方案
第三章 施工部署
3.1 施工总目标
3.1.1 质量目标
确立本工程主体结构质量目标为：确保整体工程一次性验收合格率为100%，并达
到合同要求质量目标，各分部分项工程在施工中满足国家现行规范、验收标准。
3.1.2 工期目标：
为满足车站进场施工节点工期要求，拟沉井顶管施工在4个月左右完成施工，工期
计划在2018年9月10日～2019年1月20日。
3.1.3 管理目标
发挥公司管理、装备、技术的整体优势，遵循设计，重合同、守信誉，精心组织施
工，运用先进、成熟的施工工艺，科学合理的管理方法，按质量、安全、工期、文
明、效益、服务六个第一流的要求建设本工程。
3.1.4 安全目标
1）达到杜绝重大伤亡和设备、管线、火灾、重大损失事故及其以上标准。
2）严格按照我单位 OHSAS18001 职业安全与卫生管理体系来管理运行本项目，并
实现持续改进，力争达到施工与环境的和谐。贯彻“安全第一、预防为主”的方针。
不发生重大机械事故、火灾事故、急性中毒事故，预防控制流行性传染病的传播，预
防职业伤害。
3）环境保护承诺
（1）我们承诺，在本项目的实施过程中，将严格做到预防污染，节能减废，力争
达到施工与环境的和谐。
（2）在整个工程施工过程中杜绝重大伤亡事故。
3.1.5 文明施工目标
减少施工场地内渣土，场地内整洁规整有序，加强覆盖和喷洒。
3.1.6 服务目标
信守合同，密切配合，认证协调各方关系，接受业主的监督，不折不扣搞好各项服
务工作。
3.2 方案比选
3.2.1 方案简介
13福州市城市轨道交通4号线一期工程第2标段土建8工区 220kv电缆隧道深大沉井专项施工方案
3#沉井位于远洋路与前横南路交叉口，周边地下管线众多，距离 26m 的上空有
220kv高压线，4#沉井位于光明港公园内，3#、4#沉井工程范围分布较大厚度的软土，
其物理力学性能差，多呈流塑-软塑状，具有强度较低、压缩性较高等特点，且 4#始发
井直径9.9m，深度约20m，为福州地区少数施工深度达到20m，顶进中心深度约14m的
沉井顶管工程，为保证沉井的顺利施工，需在沉井周边施打围护桩作为止水帷幕，防
止施工过程中沉井周边水压过大对沉井井壁造成影响。
3.2.2 沉井止水帷幕方案比选
方案 优点 缺点 安全 工期 经济
高压旋喷桩 保证高压线安 工期相对较 是 较长 否
全距离，不受 长，造价高
周边环境制约
三轴搅拌桩 工期短，造价 三轴搅拌机 是 短 是
低 较大，施工
受周边环境
制约
3.2.3 总结
综上所述，3#沉井因距离高压线塔较近，从安全角度出发，选择高压旋喷桩作为止
水帷幕。4#沉井位于光明港公园内，周边无施工制约条件，所以从经济角度出发，选
择三轴搅拌桩作为止水帷幕。
3.3 总体部署
3.3.1 沉井总体施工思路
1）220kv电缆隧道顶管施工共新建始发井一座：内径8.5m沉井17m，埋设深度约
20m；接收井一座：内径7.5m沉井15m，埋设深度约18m；
2）3#、4#号沉井同时施工。
3）工作井及接收井均采用机械开挖，井坑底板浇筑混凝土封闭，为防止雨天孔内
积水，在坑底设置集水井。
4）为保证用电安全，沉井内照明采用12V的低压防爆灯。
5）为保证工人安全上下沉井，需在沉井内安装带有防护网的梯笼
6）管顶与土层间存在一定空隙，因此需注浆填充管顶空隙以保证管顶土层的稳定。
3.3.2 总体施工顺序
→ →
场地平整 测量定位 围护桩施工→工作井开挖至起沉标高→刃角垫层→第一节
沉井制作→抽垫，第一次下沉→第二节沉井制作→抽垫，第二次下沉→第三节沉井制
作→抽垫，第三次下沉沉井井壁施工→→第四节沉井制作→抽垫，第四次下沉→第五
14福州市城市轨道交通4号线一期工程第2标段土建8工区 220kv电缆隧道深大沉井专项施工方案
节沉井制作→抽垫，第五次下沉沉井→沉井封底→底板浇筑→管道沉井接茬防水封堵
→
检查验收。

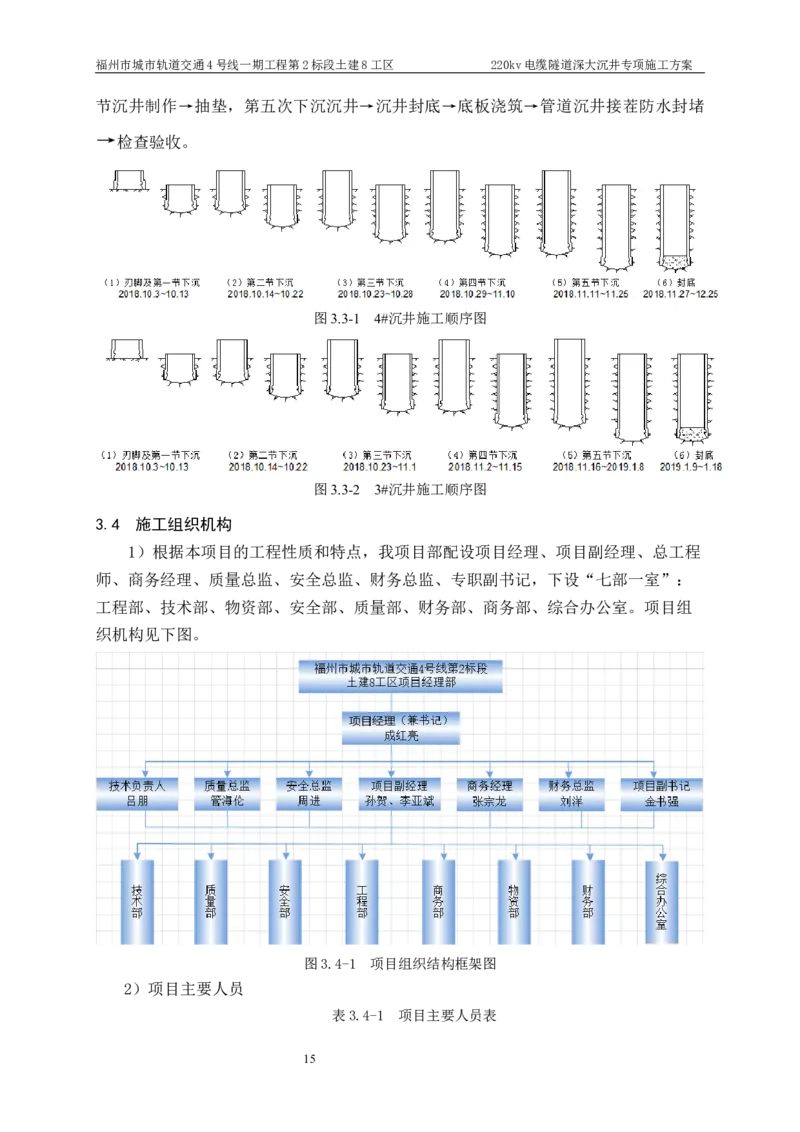

图3.3-1 4#沉井施工顺序图
图3.3-2 3#沉井施工顺序图
3.4 施工组织机构
1）根据本项目的工程性质和特点，我项目部配设项目经理、项目副经理、总工程
师、商务经理、质量总监、安全总监、财务总监、专职副书记，下设“七部一室”：
工程部、技术部、物资部、安全部、质量部、财务部、商务部、综合办公室。项目组
织机构见下图。

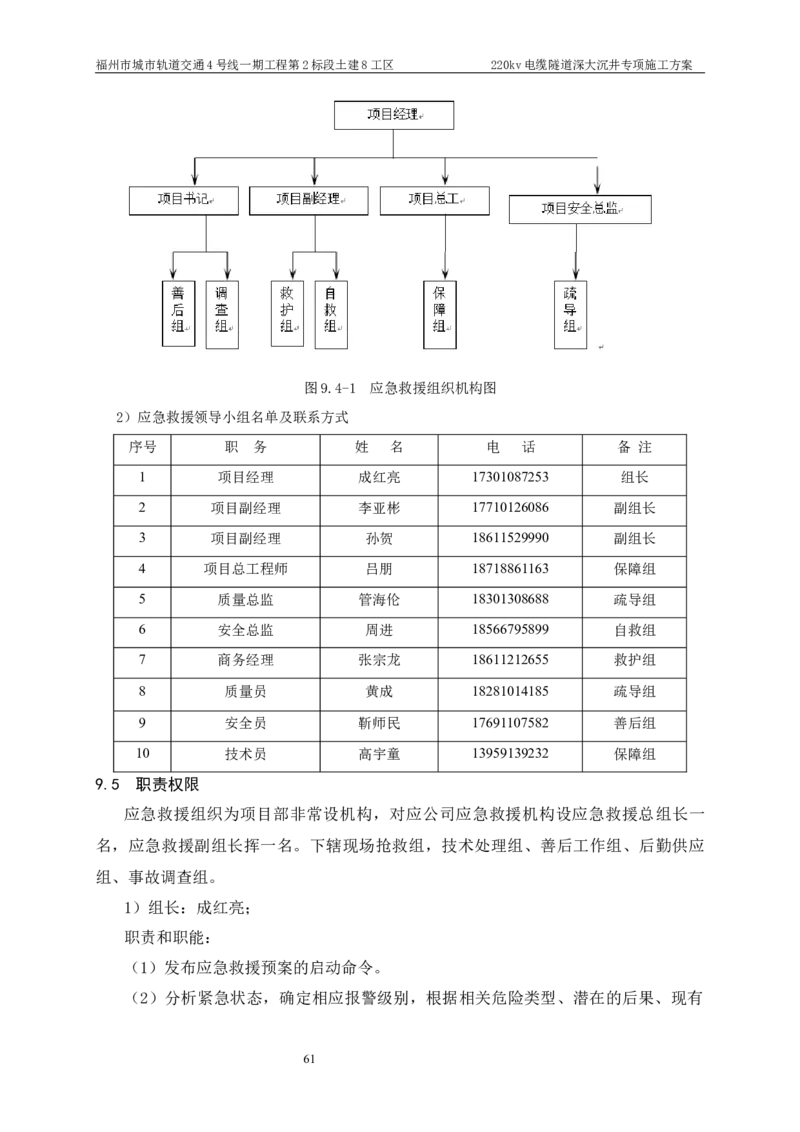

图3.4-1 项目组织结构框架图
2）项目主要人员
表3.4-1 项目主要人员表
15福州市城市轨道交通4号线一期工程第2标段土建8工区 220kv电缆隧道深大沉井专项施工方案
序号 职务 姓名 联系方式 技术职称
1 项目经理 成红亮 17710126086 高级工程师
2 项目总工 吕朋 17611589029 高级工程师
3 项目副经理 孙贺 18611529990 工程师
4 项目副经理 李亚彬 15970388765 工程师
5 商务经理 张宗龙 18611212655 工程师
6 安全总监 周进 18566795899 工程师
7 质量总监 管海伦 18301308688 工程师
8 测量监测部 郭一豪 18635632455 /
9 办公室主任 马康容 15756299301 /
10 220kv总工长 张捷君 18208078852 /
3.5 施工准备
1）施工场地严格按照设计图纸提供的施工条件和指定位置，因地制宜进行规划安
排，做到既不违反设计筹划，又能够很好的满足工程施工需求。开工前做好施工技术
交底工作；
2）充分利用规划用地界，施工临时用地以满足施工生产为主，合理进行场地布置；
3）充分利用就近设施和资源；
4）施工设施布置以满足生产规模和施工工艺要求为原则，尽量做到规矩、紧凑、
美观，达到安全文明施工的标准；
5）充分考虑满足施工安全、消防，减少施工对周围环境的影响，做到安全有效、
满足消防及环保要求；
6）结合施组，优化场地布置尽量减少自身机械及其他设施之间的相互干扰；提高
施工效率；
7）施工场地包括施工机械停放场地、砂石料堆放场地、弃土场地、施工道路等；
8）了解现场地上地下障碍情况，对地上、地下各种管线及障碍物的勘测定位：施
工现场的平整；测量放线；临时道路、临时供水、供电等管线的铺设；临时设施的搭
设；现场照明设备的安装。
3.5.1 学习和审核图纸
检查图纸和资料是否齐全，设计图纸是否满足现场施工环境需要，设计图纸是否满
足地质条件要求，核对平面尺寸和标高，图纸相互间有无错误和矛盾；掌握设计内容
及各项技术要求，了解工程规模、结构形式、特点、工程量和质量要求；熟悉土层地
质、水文勘察资料；会审图纸搞清地下构筑物与及基础和周围地下管线等的关系。
3.5.2 现场勘察及准备
摸清工程场地周边环境，收集施工需要的各项资料，包括施工场地地形、地貌、运
输道路、邻近建筑物、管线、地上施工范围内的障碍物和堆积物状况，排水系统等，
16福州市城市轨道交通4号线一期工程第2标段土建8工区 220kv电缆隧道深大沉井专项施工方案
以便为施工规划和准备提供资料和数据；
1）清除场地障碍，确保施工场地和道路畅通无阻；
2）场地照明设投光灯和防眩灯，满足夜间照明和土方施工车辆行驶要求，确保施
工用水、施工用电满足施工要求；
3）场地平整，做好排水工作。
3.5.3 技术准备
1）首先是根据基坑支护设计方案，按照有关法律法规和规范要求指导现场施工。
2）技术部门应对项目各部门管理人员和现场施工人员做出明确交底，明确周边环
境、地下管线情况，确定机械选型，各种工法施工关键点和技术安全注意事项，确保
结构点位放样准确。
3）施工前组长向所有参加施工的人员进行有针对性的技术交底，必须使每个操作
者对施工中的技术要求明确，办理工程技术交接。
4）在正式开挖前进行验收，经监理验收合格后进行正式挖土。
5）测量人员做好技术准备，提前标记好外围控制线，并随时跟踪挖土标高加强标
高控制，严禁超挖。
6）按方案要求建立监测控制点并实施监测工作。
7）了解施工机械设备的技术参数与性能。
3.6 运输方案
3.6.1 土方运输
沉井开挖在基坑外采用长臂挖机开挖，当长臂挖机臂长不足时采用抓斗挖机出土，
土方自卸车装土外运。
3.6.2 材料运输
现场设置一台50t汽车吊，进行钢筋混凝土管材以及人工出土的垂直运输。
3.7 施工机械设备和劳动力组织
3.7.1 施工机械设备

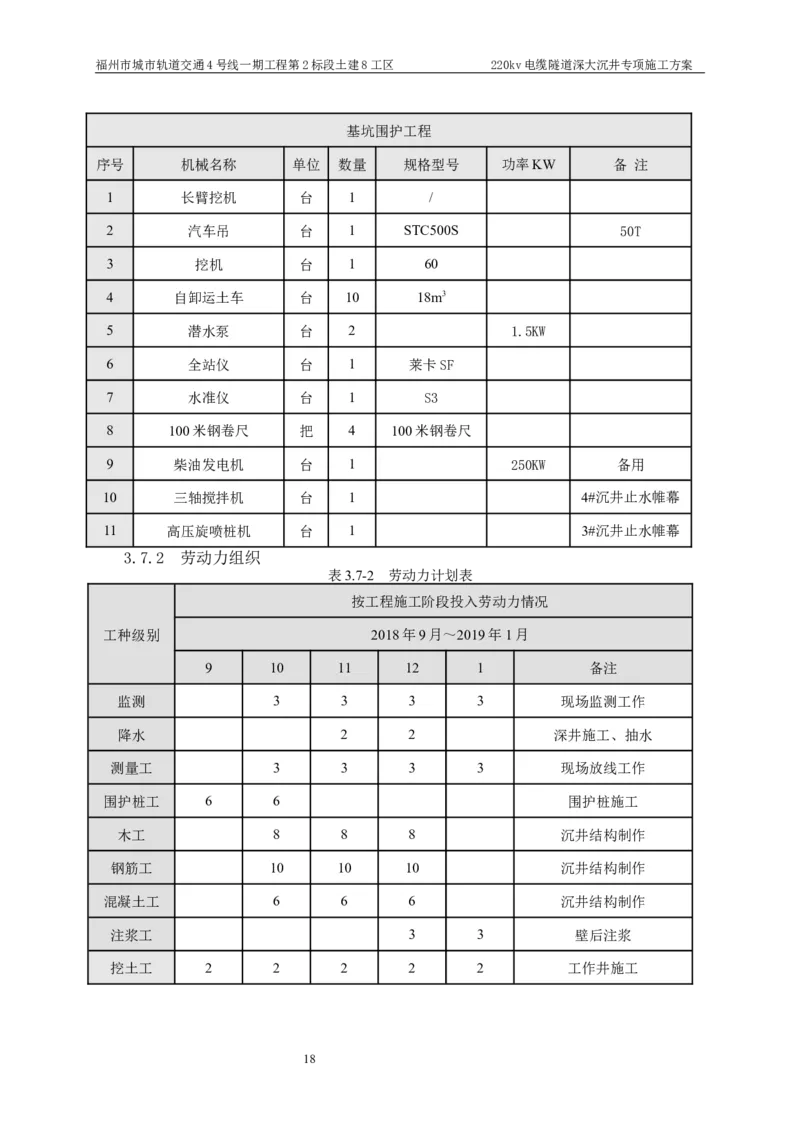

表3.7-1 施工机械设备表
17福州市城市轨道交通4号线一期工程第2标段土建8工区 220kv电缆隧道深大沉井专项施工方案
基坑围护工程
序号 机械名称 单位 数量 规格型号 功率KW 备 注
1 长臂挖机 台 1 /
2 汽车吊 台 1 STC500S 50T
3 挖机 台 1 60
4 自卸运土车 台 10 18m3
5 潜水泵 台 2 1.5KW
6 全站仪 台 1 莱卡SF
7 水准仪 台 1 S3
8 100米钢卷尺 把 4 100米钢卷尺
9 柴油发电机 台 1 250KW 备用
10 三轴搅拌机 台 1 4#沉井止水帷幕
11 高压旋喷桩机 台 1 3#沉井止水帷幕
3.7.2 劳动力组织
表3.7-2 劳动力计划表
按工程施工阶段投入劳动力情况
工种级别 2018年9月～2019年1月
9 10 11 12 1 备注
监测 3 3 3 3 现场监测工作
降水 2 2 深井施工、抽水
测量工 3 3 3 3 现场放线工作
围护桩工 6 6 围护桩施工
木工 8 8 8 沉井结构制作
钢筋工 10 10 10 沉井结构制作
混凝土工 6 6 6 沉井结构制作
注浆工 3 3 壁后注浆
挖土工 2 2 2 2 2 工作井施工
18福州市城市轨道交通4号线一期工程第2标段土建8工区 220kv电缆隧道深大沉井专项施工方案
3.8 施工进度计划
施工工序 施工开始时间 施工结束时间
三轴搅拌桩围护结构施工 2018.9.10 2018.9.27
表层杂填土清运 2018.9.28 2018.9.30
刃脚找平及垫层施工 2018.10.1 2018.10.2
刃脚施工及第一节井壁制作下
2018.10.3 2018.10.13
沉
第二节井壁制作及下沉 2018.10.14 2018.10.22
4#沉井
第三节井壁制作及下沉 2018.10.23 2018.10.28
第四节井壁制作及下沉 2018.10.29 2018.11.10
第五节井壁制作及下沉 2018.11.11 2018.11.25
混凝土封底及洞口加固 2018.11.27 2018.12.25
底板及出洞施工准备 2018.12.26 2019.1.16
高压旋喷桩围护结构施工 2018.9.12 2018.9.28
表层杂填土清运 2018.9.29 2018.10.1
刃脚找平及垫层施工 2018.10.2 2018.10.3
刃脚施工及第一节井壁制作下
2018.10.3 2018.10.13
沉
第二节井壁制作及下沉 2018.10.14 2018.10.22
3#沉井
第三节井壁制作及下沉 2018.10.23 2018.11.1
第四节井壁制作及下沉 2018.11.2 2018.11.15
第五节井壁制作及下沉 2018.11.16 2019.1.8
混凝土封底及洞口加固 2019.1.9 2019.1.13
底板及进洞洞施工准备 2019.1.14 2019.1.16
19福州市城市轨道交通4号线一期工程第2标段土建8工区 220kv电缆隧道深大沉井专项施工方案
3.9 施工场布图

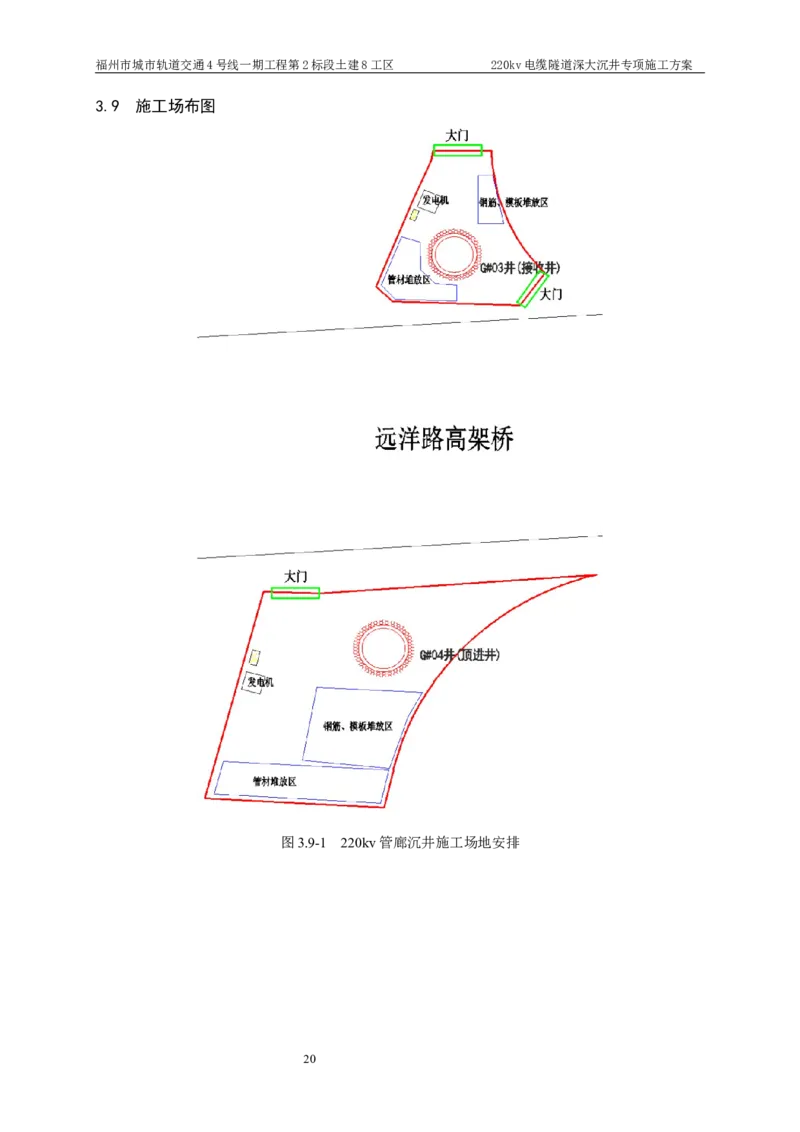

图3.9-1 220kv管廊沉井施工场地安排
20福州市城市轨道交通4号线一期工程第2标段土建8工区 220kv电缆隧道深大沉井专项施工方案
第四章 主要施工工艺
4.1 沉井施工工艺流程
沉井施工前，应先摸清地下情况，确保无障碍后，方可施工。
施工顺序：3#沉井施打4排高压旋喷桩作为止水帷幕，4#沉井施打3排三轴搅拌桩
作为止水帷幕。3#、4#沉井均分五节下沉，第一节制作高度2.45m。先挖除杂填土，找
平后施打垫层、制作沉井刃脚，待强度达到设计要求开始下沉，第一节下沉至地面高
度500mm左右后停止下沉，制作下一节沉井；此后每节模板制作高度3.6m，按相同方
法施工，每节施工完成后复核实际混凝土浇筑高度，记录数据；制作最后一节沉井
时，复核已做的沉井高度，最后确定沉井制作高度以及需下沉的高度。

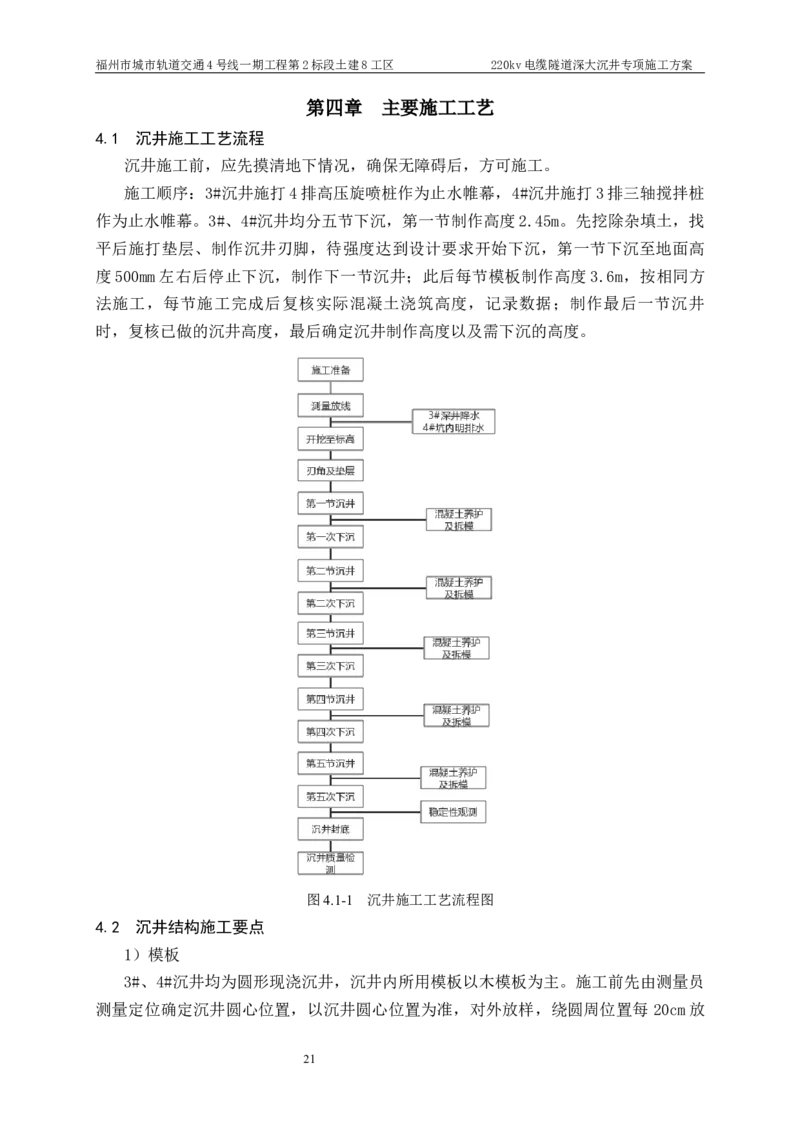

图4.1-1 沉井施工工艺流程图
4.2 沉井结构施工要点
1）模板
3#、4#沉井均为圆形现浇沉井，沉井内所用模板以木模板为主。施工前先由测量员
测量定位确定沉井圆心位置，以沉井圆心位置为准，对外放样，绕圆周位置每 20cm放
21福州市城市轨道交通4号线一期工程第2标段土建8工区 220kv电缆隧道深大沉井专项施工方案
一个点，以保证圆形沉井的位置与形状。井壁内外模用Φ12止水螺栓固定，圆钢两端
头上铰成螺纹，用定制钢螺帽固定，拆模时拆去钢螺帽，割去外露部分，在凹处用1:2
防水砂浆二度抹平，确保不渗水；施工缝施工前需进行剔凿处理并清理干净混凝土碎
屑。支模顺序为先架立内模板，然后绑扎钢筋，最后再架立外模板。

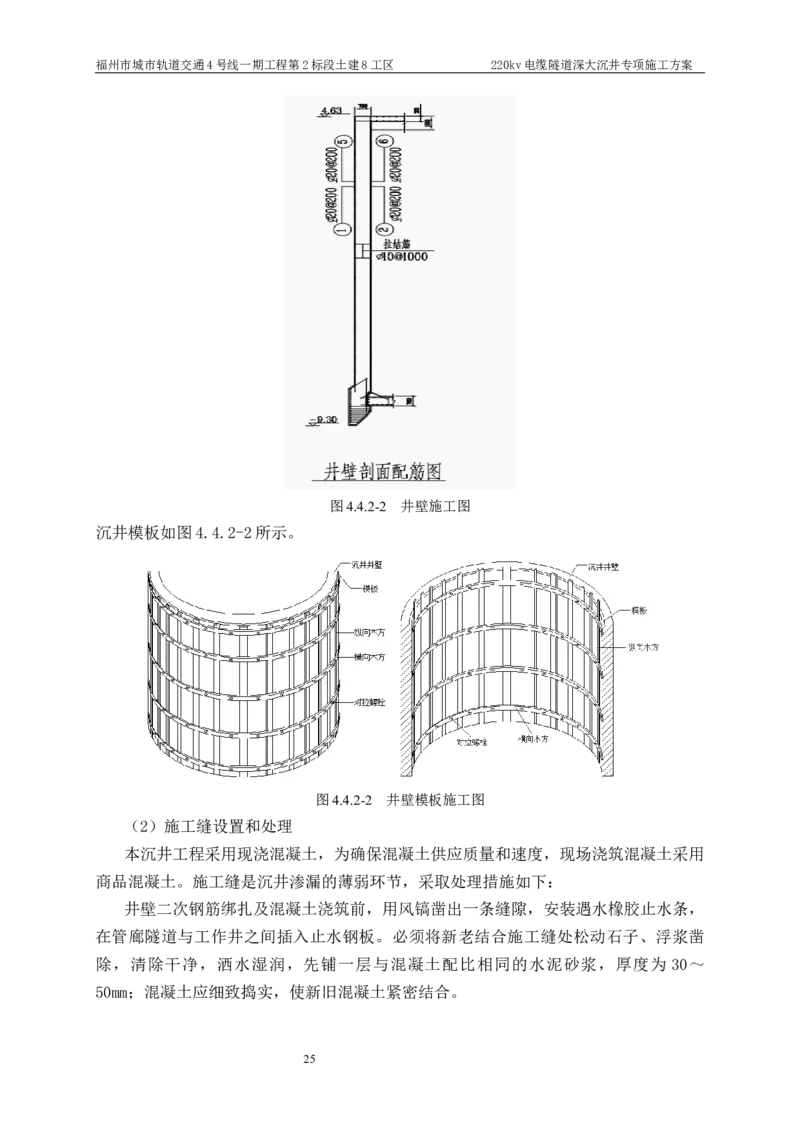

图4.2-1 沉井施工模板示意图
2）钢筋制作
进场钢筋须有出厂质保单和有关的试验报告单，使用的钢筋应保持表面洁净，无油
渍及严重锈蚀。配料前按设计图、钢筋图编制下料翻样单，加工成型的钢筋按翻样编
号分批堆放。钢筋保护层采用砂浆垫块，顶、底板上、下层的钢筋采用钢筋马凳支
设，侧墙内外层用拉结型钢筋来控制。
图4.2-2 沉井施工钢筋绑扎示意图
3）预埋件、预留孔洞的施工
沉井制作时应严格按图留出预留孔和预留钢筋。凡预留孔处四周增加加固环孔洞钢
22福州市城市轨道交通4号线一期工程第2标段土建8工区 220kv电缆隧道深大沉井专项施工方案
筋。井壁预留孔洞在制作井壁时预埋钢圆环板，钢圆环在井壁内采用焊接预设。预留
孔洞下沉时利用线锤实时控制预留孔洞位置，保证预留孔洞下沉到设计标高。沉井井
壁预留孔在制作时保留外层钢筋及浇筑外层钢筋150mm厚混凝土，并用MU10（M10砂
浆）砖墙临时封堵，施工时按实际放样，要求断后端部弯成直角并与孔口处加筋焊接
牢固。
图4.2-3 沉井预留洞门示意图
4.3 工作井开挖至起沉标高
根据设计图纸，工作井的起沉标高：始发沉井基坑深度为 1m，接收沉井基坑深度
为0.5m。基坑边坡开挖比例为1:1。

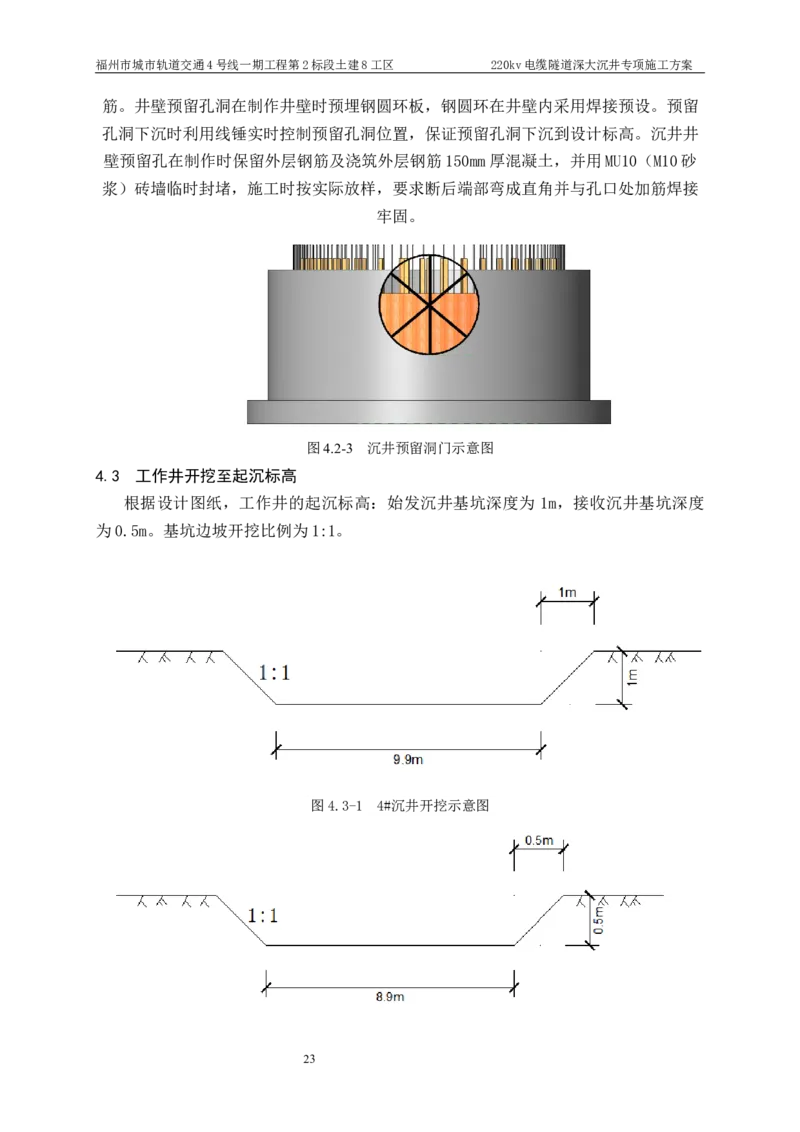

图4.3-1 4#沉井开挖示意图
23福州市城市轨道交通4号线一期工程第2标段土建8工区 220kv电缆隧道深大沉井专项施工方案
图4.3-2 3#沉井开挖示意图
4.4 沉井刃脚垫层和垫架
4.4.1 刃脚垫层
1）砂垫层铺设厚度不宜小于600mm，每层铺设厚度不应超过300mm。砂垫层压实系
数不小于0.93，布置采用满堂铺筑形式。
2）刃脚支设
刃脚支设采用垫架法，先在刃脚处铺设砂垫层，再在其上铺枕木和垫架，枕木断面
16cm×22cm，间距一般为0.6m。垫架应对称，先设8组定位垫架，每组由2～3个垫架
组成。枕木应使顶面在同一水平面上，用水准仪找平，高差宜不超过10mm，在枕木间
用砂填实，枕心中心应与刃脚中心线重合。

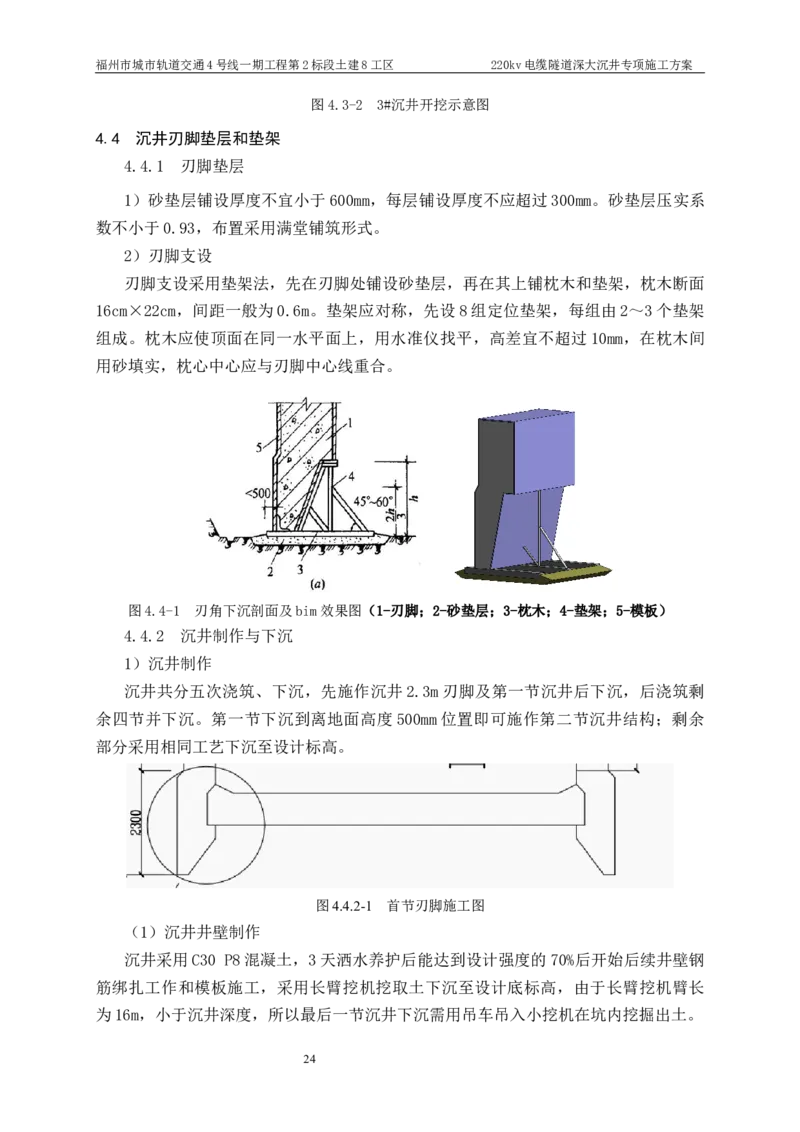

图4.4-1 刃角下沉剖面及bim效果图（1-刃脚；2-砂垫层；3-枕木；4-垫架；5-模板）
4.4.2 沉井制作与下沉
1）沉井制作
沉井共分五次浇筑、下沉，先施作沉井2.3m刃脚及第一节沉井后下沉，后浇筑剩
余四节并下沉。第一节下沉到离地面高度500mm位置即可施作第二节沉井结构；剩余
部分采用相同工艺下沉至设计标高。

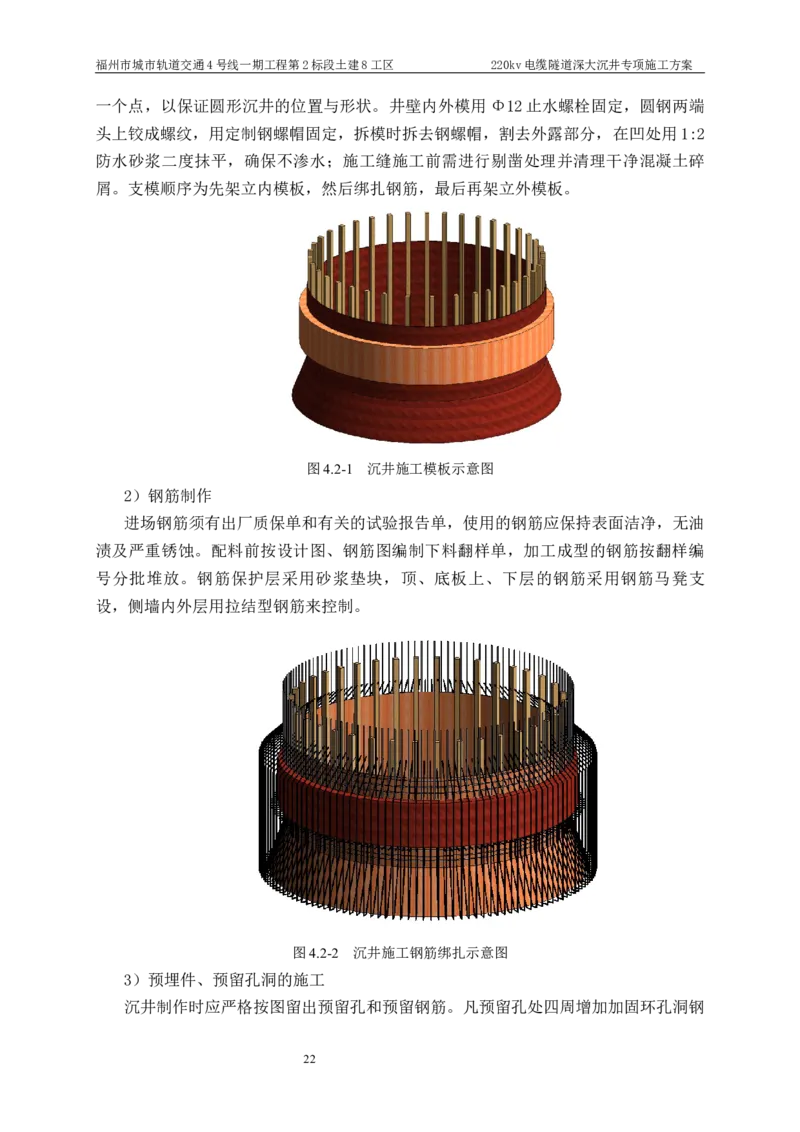

图4.4.2-1 首节刃脚施工图
（1）沉井井壁制作
沉井采用C30 P8混凝土，3天洒水养护后能达到设计强度的70%后开始后续井壁钢
筋绑扎工作和模板施工，采用长臂挖机挖取土下沉至设计底标高，由于长臂挖机臂长
为16m，小于沉井深度，所以最后一节沉井下沉需用吊车吊入小挖机在坑内挖掘出土。
24福州市城市轨道交通4号线一期工程第2标段土建8工区 220kv电缆隧道深大沉井专项施工方案
图4.4.2-2 井壁施工图
沉井模板如图4.4.2-2所示。
图4.4.2-2 井壁模板施工图
（2）施工缝设置和处理
本沉井工程采用现浇混凝土，为确保混凝土供应质量和速度，现场浇筑混凝土采用
商品混凝土。施工缝是沉井渗漏的薄弱环节，采取处理措施如下：
井壁二次钢筋绑扎及混凝土浇筑前，用风镐凿出一条缝隙，安装遇水橡胶止水条，
在管廊隧道与工作井之间插入止水钢板。必须将新老结合施工缝处松动石子、浮浆凿
除，清除干净，洒水湿润，先铺一层与混凝土配比相同的水泥砂浆，厚度为 30～
50mm；混凝土应细致捣实，使新旧混凝土紧密结合。
25福州市城市轨道交通4号线一期工程第2标段土建8工区 220kv电缆隧道深大沉井专项施工方案

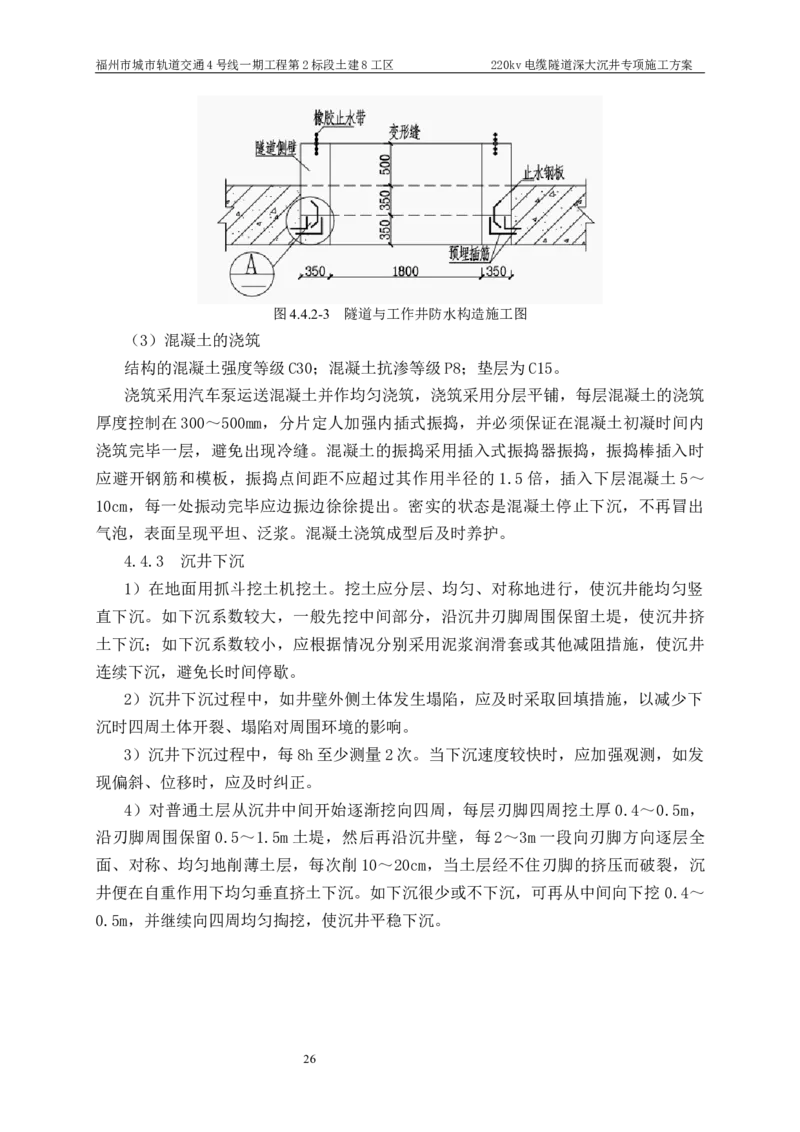

图4.4.2-3 隧道与工作井防水构造施工图
（3）混凝土的浇筑
结构的混凝土强度等级C30；混凝土抗渗等级P8；垫层为C15。
浇筑采用汽车泵运送混凝土并作均匀浇筑，浇筑采用分层平铺，每层混凝土的浇筑
厚度控制在300～500mm，分片定人加强内插式振捣，并必须保证在混凝土初凝时间内
浇筑完毕一层，避免出现冷缝。混凝土的振捣采用插入式振捣器振捣，振捣棒插入时
应避开钢筋和模板，振捣点间距不应超过其作用半径的1.5倍，插入下层混凝土5～
10cm，每一处振动完毕应边振边徐徐提出。密实的状态是混凝土停止下沉，不再冒出
气泡，表面呈现平坦、泛浆。混凝土浇筑成型后及时养护。
4.4.3 沉井下沉
1）在地面用抓斗挖土机挖土。挖土应分层、均匀、对称地进行，使沉井能均匀竖
直下沉。如下沉系数较大，一般先挖中间部分，沿沉井刃脚周围保留土堤，使沉井挤
土下沉；如下沉系数较小，应根据情况分别采用泥浆润滑套或其他减阻措施，使沉井
连续下沉，避免长时间停歇。
2）沉井下沉过程中，如井壁外侧土体发生塌陷，应及时采取回填措施，以减少下
沉时四周土体开裂、塌陷对周围环境的影响。
3）沉井下沉过程中，每8h至少测量2次。当下沉速度较快时，应加强观测，如发
现偏斜、位移时，应及时纠正。
4）对普通土层从沉井中间开始逐渐挖向四周，每层刃脚四周挖土厚0.4～0.5m，
沿刃脚周围保留0.5～1.5m土堤，然后再沿沉井壁，每2～3m一段向刃脚方向逐层全
面、对称、均匀地削薄土层，每次削10～20cm，当土层经不住刃脚的挤压而破裂，沉
井便在自重作用下均匀垂直挤土下沉。如下沉很少或不下沉，可再从中间向下挖 0.4～
0.5m，并继续向四周均匀掏挖，使沉井平稳下沉。
26福州市城市轨道交通4号线一期工程第2标段土建8工区 220kv电缆隧道深大沉井专项施工方案
图4.4.3-1 下沉开挖方法（1-沉井刃脚；2-土堤；1、2、3、4-削坡次序）
5）井内土方运出方法
沉井内土方运出采用的方法：前四节采用长臂挖机进行垂直运输的方法，最后一节
采用吊车吊入小挖机辅助长臂挖机出土。

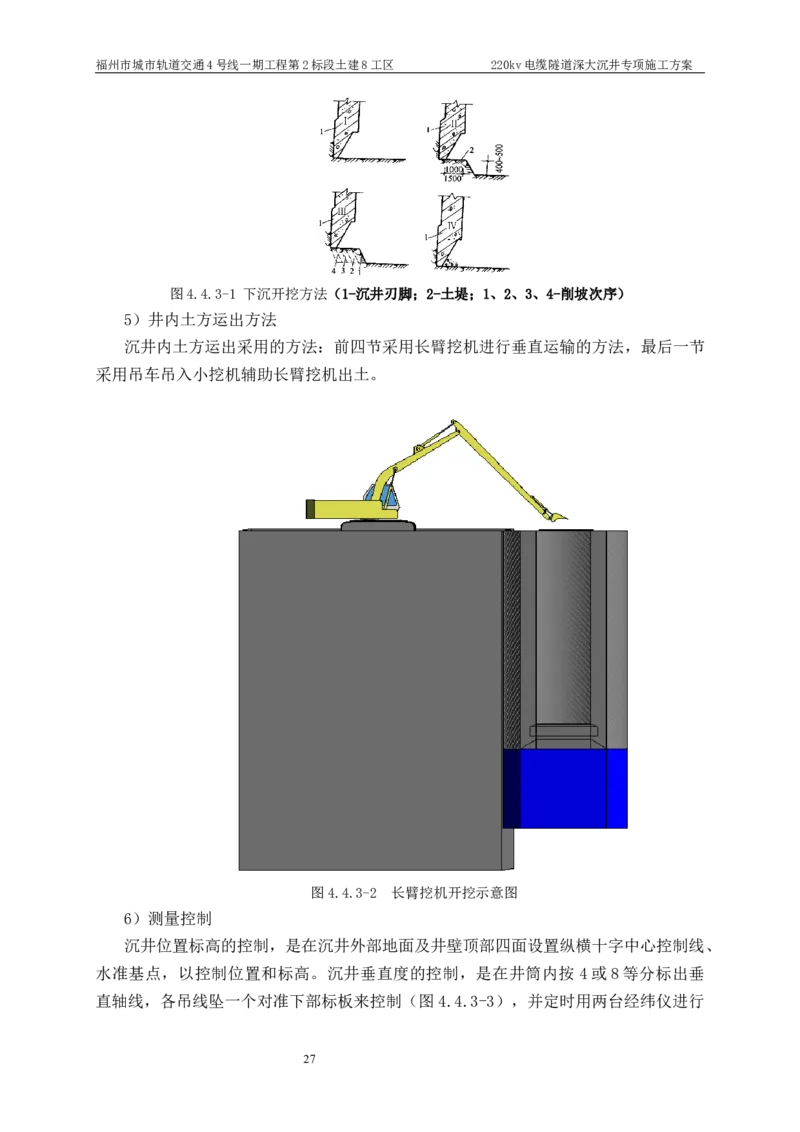

图4.4.3-2 长臂挖机开挖示意图
6）测量控制
沉井位置标高的控制，是在沉井外部地面及井壁顶部四面设置纵横十字中心控制线、
水准基点，以控制位置和标高。沉井垂直度的控制，是在井筒内按 4或8等分标出垂
直轴线，各吊线坠一个对准下部标板来控制（图 4.4.3-3），并定时用两台经纬仪进行
27福州市城市轨道交通4号线一期工程第2标段土建8工区 220kv电缆隧道深大沉井专项施工方案
垂直偏差观测。挖土时，随时观测垂直度，当线坠离墨线达50mm，或四面标高不一致
时，即应纠正。沉井下沉的控制，系在井筒壁周围弹水平线，或在井外壁上两侧用白
铅油画出标尺，用水平尺或水准仪来观测沉降。沉井下沉中应加强位置、垂直度和标
高（沉降值）的观测，每班至少测量两次（于班中及每次下沉后检查一次），接近设
计标高时应加强观测，每2h一次，预防超沉。由专人负责并做好记录，如有倾斜、位
移和扭转，应及时通知值班队长，
指挥操作人员纠正，使偏差控制在允许范围以内。

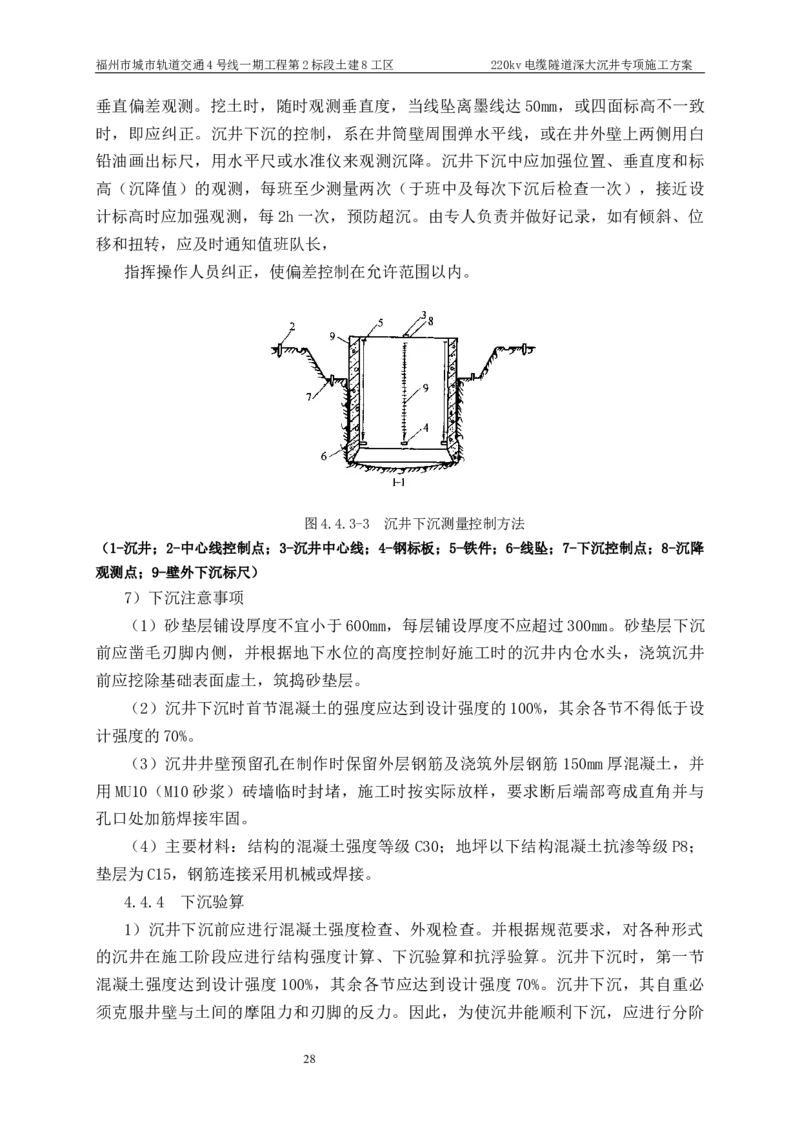

图4.4.3-3 沉井下沉测量控制方法
（1-沉井；2-中心线控制点；3-沉井中心线；4-钢标板；5-铁件；6-线坠；7-下沉控制点；8-沉降
观测点；9-壁外下沉标尺）
7）下沉注意事项
（1）砂垫层铺设厚度不宜小于600mm，每层铺设厚度不应超过300mm。砂垫层下沉
前应凿毛刃脚内侧，并根据地下水位的高度控制好施工时的沉井内仓水头，浇筑沉井
前应挖除基础表面虚土，筑捣砂垫层。
（2）沉井下沉时首节混凝土的强度应达到设计强度的100%，其余各节不得低于设
计强度的70%。
（3）沉井井壁预留孔在制作时保留外层钢筋及浇筑外层钢筋 150mm厚混凝土，并
用MU10（M10砂浆）砖墙临时封堵，施工时按实际放样，要求断后端部弯成直角并与
孔口处加筋焊接牢固。
（4）主要材料：结构的混凝土强度等级C30；地坪以下结构混凝土抗渗等级P8；
垫层为C15，钢筋连接采用机械或焊接。
4.4.4 下沉验算
1）沉井下沉前应进行混凝土强度检查、外观检查。并根据规范要求，对各种形式
的沉井在施工阶段应进行结构强度计算、下沉验算和抗浮验算。沉井下沉时，第一节
混凝土强度达到设计强度100%，其余各节应达到设计强度70%。沉井下沉，其自重必
须克服井壁与土间的摩阻力和刃脚的反力。因此，为使沉井能顺利下沉，应进行分阶
28福州市城市轨道交通4号线一期工程第2标段土建8工区 220kv电缆隧道深大沉井专项施工方案
段下沉系数的计算，作为确定下沉施工方法和采取技术措施的依据。
2）下沉系数按下式计算：
（a）下沉时力系平衡图；（b）下沉摩阻力计算简图

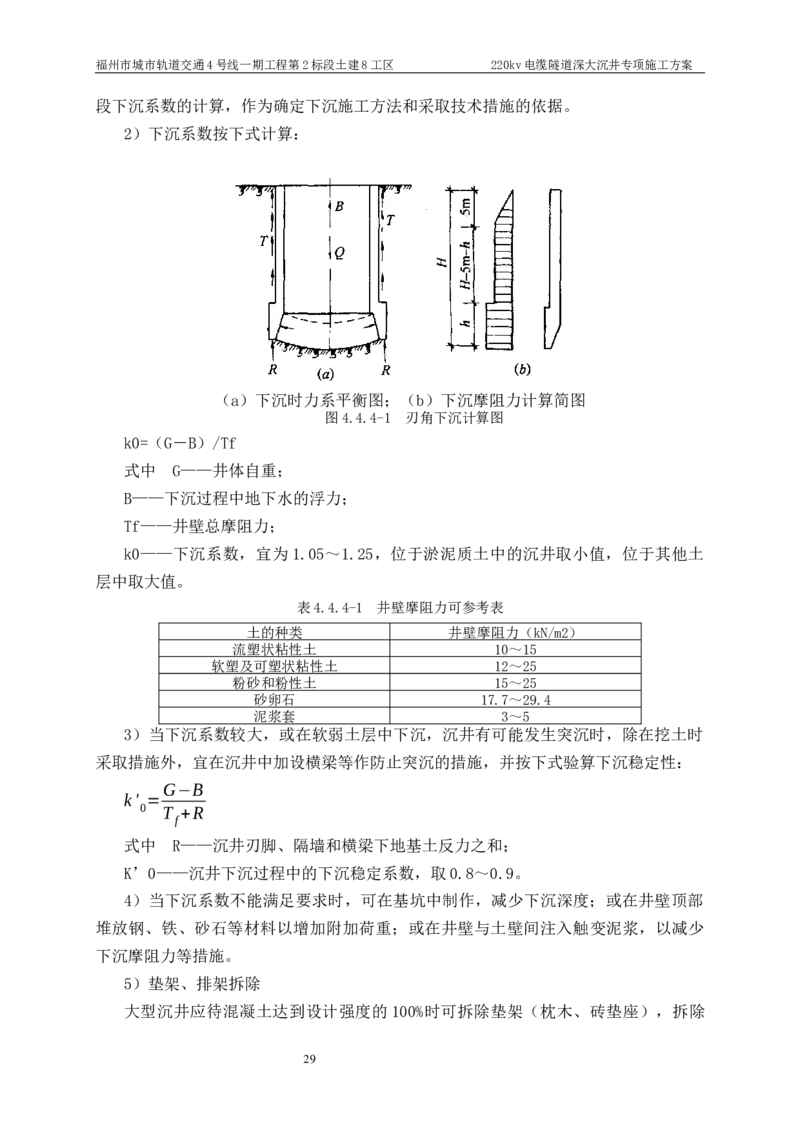

图4.4.4-1 刃角下沉计算图
k0=（G－B）/Tf
式中 G——井体自重；
B——下沉过程中地下水的浮力；
Tf——井壁总摩阻力；
k0——下沉系数，宜为1.05～1.25，位于淤泥质土中的沉井取小值，位于其他土
层中取大值。
表4.4.4-1 井壁摩阻力可参考表
土的种类 井壁摩阻力（kN/m2）
流塑状粘性土 10～15
软塑及可塑状粘性土 12～25
粉砂和粉性土 15～25
砂卵石 17.7～29.4
泥浆套 3～5
3）当下沉系数较大，或在软弱土层中下沉，沉井有可能发生突沉时，除在挖土时
采取措施外，宜在沉井中加设横梁等作防止突沉的措施，并按下式验算下沉稳定性：
G−B
k' =
0 T +R
f
式中 R——沉井刃脚、隔墙和横梁下地基土反力之和；
K’0——沉井下沉过程中的下沉稳定系数，取0.8～0.9。
4）当下沉系数不能满足要求时，可在基坑中制作，减少下沉深度；或在井壁顶部
堆放钢、铁、砂石等材料以增加附加荷重；或在井壁与土壁间注入触变泥浆，以减少
下沉摩阻力等措施。
5）垫架、排架拆除
大型沉井应待混凝土达到设计强度的100%时可拆除垫架（枕木、砖垫座），拆除
29福州市城市轨道交通4号线一期工程第2标段土建8工区 220kv电缆隧道深大沉井专项施工方案
时应分组、依次、对称、同步地进行。抽除次序是：圆形沉井先抽除一般承垫架，后
拆除定位垫架，矩形沉井先抽除内隔墙下垫架，再分组对称抽除外墙两短边下的垫架，
然后抽除长边下一般垫架，最后同时抽除定位垫架。抽除时先将枕木底部的土挖去，
利用绞磨或推土机的牵引将枕木抽出。每抽出一根枕木，刃脚下应立即用砂填实。抽
除时应加强观测，注意沉井下沉是否均匀。隔墙下排架拆除后的空穴部分用草袋装砂
回填。
6）井壁预留孔洞处理
沉井共有两处预留孔洞，分别为沉井第 2节预留顶管顶进洞门及在沉井第5节留有
管道连接220kv管廊隧道主体的孔洞，为避免沉井下沉时地下水和泥土涌入，也为避
免沉井各处重量不均，使重心偏移，易造成沉井下沉时倾斜，所以在下沉前必须进行
处理。沉井井壁预留孔在制作时保留外层钢筋及浇筑外层钢筋 150mm厚混凝土，并用
MU10（M10砂浆）砖墙临时封堵，施工时按实际放样，要求断后端部弯成直角并与孔口
处加筋焊接牢固。
图4.4.4-2 沉井预留孔洞图
4.5 沉井下沉工艺
3#和 4#沉井由于周边均施打围护桩作止水帷幕，初始下沉均可采用长臂挖机开
挖、排水下沉，3#、4#沉井均可采用坑内集水明排法。如果围护桩止水帷幕效果不
佳，沉井内大量涌砂涌水、排水不理想或者周边环境出现严重沉降时，应立刻停止降
水并立马进行灌水维持压力平衡采取不排水下沉，使用抓斗挖机进行出土。
30福州市城市轨道交通4号线一期工程第2标段土建8工区 220kv电缆隧道深大沉井专项施工方案
1）沉井位置与标高的控制：在沉井外部地面及井壁顶部设置纵横十字中心线和水
准基点，通过全站仪和水准仪的经常测量和复核，达到控制沉井位置和标高的目的。
2）沉井垂直度的控制：在井筒内按4或8等分作出垂直轴线的标记，各吊线坠逐
个对准其下部的标板以控制垂直度，并定期采用两台全站仪进行垂直偏差观测。挖土
时，应随时观测沉井的垂直度，当线坠离标板墨线达 50mm时，或四周标高不一致时，
应及时采取纠偏措施。
3）沉井下沉控制：在井筒外壁周围测点弹出水平线，或在井筒外壁上的四个侧面
用墨线弹出标尺，每20mm一格，用水准仪及时观测沉降值。
4）沉井过程中的测量控制措施：沉井下沉时应对其位置、垂直度及标高（沉降
值）进行观测，每班至少测量两次（在班中和每次下沉后测量一次）。沉井接近设计
的底标高时，应加强观测，每2小时一次，预防超沉。
5）测量工作的管理措施：沉井的测量工作应由专人负责。每次测量数据均需要如
实记录，并制表发送给有关各部门。测量时如发现沉井有倾斜、位移、沉降不均或扭
转等情况，应立即通知值班技术负责人，以便指挥操作人员采取相应措施，使偏差控
制在规范允许的范围以内。
4.6 沉井封底工艺
4.6.1 排水封底（沉井周边止水帷幕止水效果显著，不渗水或少量渗水）
1）当沉井下沉到距设计标高0.1m时，应停止井内挖土和抽水，使其靠自重下沉至
设计或接近设计标高，再经2～3d下沉稳定，或经观测在8h内累计下沉量不大于10mm
时，即可进行沉井封底。封底方法宜尽可能采用排水封底。
2）方法是将新老混凝土接触面冲刷干净或打毛，对井底进行修整使之成锅底形，
由刃脚向中心挖放射形排水沟，填以卵石作成滤水暗沟，在中部设 2～3个集水井，深
1～2m，井间用盲沟相互连通，插入 φ600～800mm四周带孔眼的钢管或混凝土管，外
包二层尼龙窗纱，四周填以卵石，使井底的水流汇集在井中，用潜水泵排出,保持地下
水位低于基底面0.5m以下。
3）封底一般铺一层150～500mm厚碎石或卵石层，再在其上浇一层厚约0.5～1.5m
的混凝土垫层，在刃脚下切实填严，振捣密实，以保证沉井的最后稳定。达到 50%设计
强度后，在垫层上绑钢筋，两端伸入刃脚或凹槽内，浇筑上层底板混凝土。封底混凝
土与老混凝土接触面应冲刷干净；浇筑应在整个沉井面积上分层、不间断地进行，由
四周向中央推进，每层厚30～50cm，并用振捣器捣实；混凝土采用自然养护，养护期
间应继续抽水；待底板混凝土强度达到70%并经抗浮验算后，对集水井逐个停止抽水，
逐个封堵。封堵方法是将滤水井中水抽干，在套管内迅速用干硬性的高强度混凝土进
行堵塞并捣实，然后上法兰盘用螺栓拧紧或四周焊接封闭，上部用混凝土垫实捣平。
31福州市城市轨道交通4号线一期工程第2标段土建8工区 220kv电缆隧道深大沉井专项施工方案

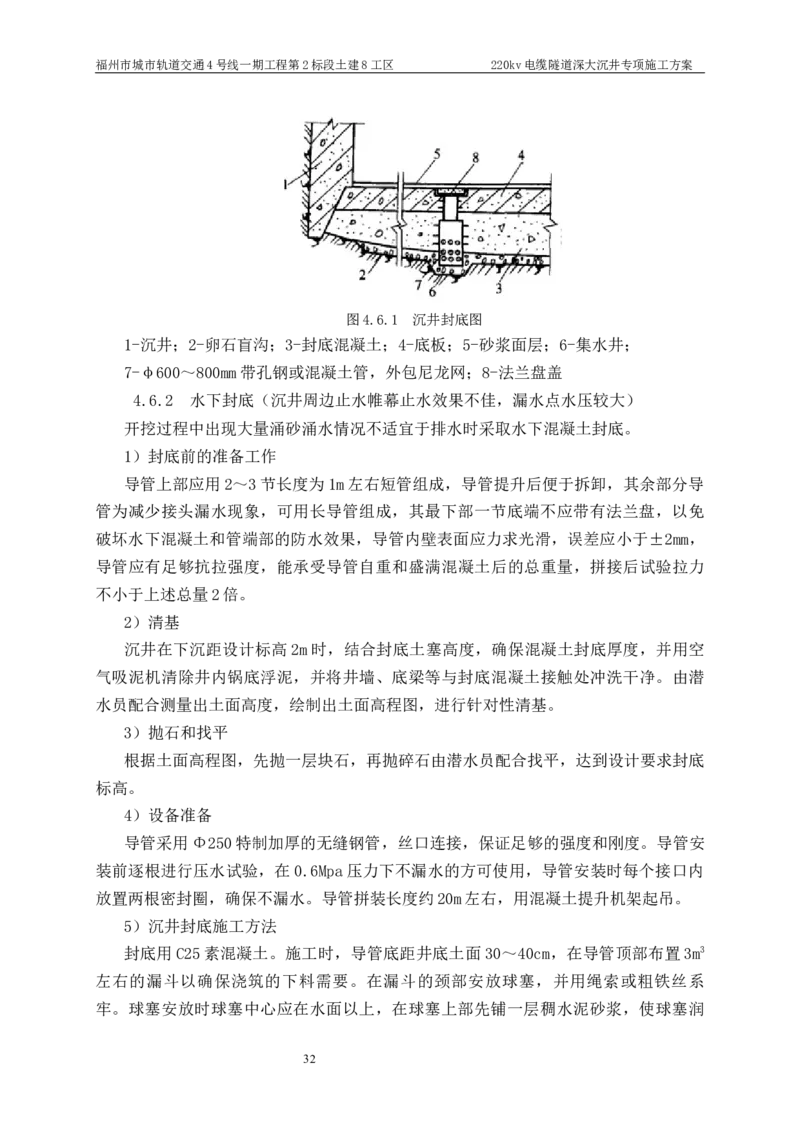

图4.6.1 沉井封底图
1-沉井；2-卵石盲沟；3-封底混凝土；4-底板；5-砂浆面层；6-集水井；
7-φ600～800mm带孔钢或混凝土管，外包尼龙网；8-法兰盘盖
4.6.2 水下封底（沉井周边止水帷幕止水效果不佳，漏水点水压较大）
开挖过程中出现大量涌砂涌水情况不适宜于排水时采取水下混凝土封底。
1）封底前的准备工作
导管上部应用2～3节长度为1m左右短管组成，导管提升后便于拆卸，其余部分导
管为减少接头漏水现象，可用长导管组成，其最下部一节底端不应带有法兰盘，以免
破坏水下混凝土和管端部的防水效果，导管内壁表面应力求光滑，误差应小于±2mm，
导管应有足够抗拉强度，能承受导管自重和盛满混凝土后的总重量，拼接后试验拉力
不小于上述总量2倍。
2）清基
沉井在下沉距设计标高2m时，结合封底土塞高度，确保混凝土封底厚度，并用空
气吸泥机清除井内锅底浮泥，并将井墙、底梁等与封底混凝土接触处冲洗干净。由潜
水员配合测量出土面高度，绘制出土面高程图，进行针对性清基。
3）抛石和找平
根据土面高程图，先抛一层块石，再抛碎石由潜水员配合找平，达到设计要求封底
标高。
4）设备准备
导管采用Φ250特制加厚的无缝钢管，丝口连接，保证足够的强度和刚度。导管安
装前逐根进行压水试验，在0.6Mpa压力下不漏水的方可使用，导管安装时每个接口内
放置两根密封圈，确保不漏水。导管拼装长度约20m左右，用混凝土提升机架起吊。
5）沉井封底施工方法
封底用C25素混凝土。施工时，导管底距井底土面30～40cm，在导管顶部布置3m3
左右的漏斗以确保浇筑的下料需要。在漏斗的颈部安放球塞，并用绳索或粗铁丝系
牢。球塞安放时球塞中心应在水面以上，在球塞上部先铺一层稠水泥砂浆，使球塞润
32福州市城市轨道交通4号线一期工程第2标段土建8工区 220kv电缆隧道深大沉井专项施工方案
滑后，再浇混凝土。漏斗先盛满坍落度较大的混凝土，然后将球塞慢慢下放一段距
离。浇筑时割屡绳索或粗铁丝，同时迅速不断向漏斗内灌入混凝土，此时导管内球
塞、空气和水受混凝土重力挤压由管底排出，混凝土在管底周围堆成圆锥状，半导管
下端埋入混凝土内。为了达到要求的混凝土扩散半径，混凝土坍落度一般为 18～
22cm，在开始浇筑时，为了保证导管底部立即被混凝土堆包围埋住，坍落度可适当减
少。在水下混凝土浇筑过程中，导管的提升也是一处关键问题，做到慢提快落，并严
防将导管拔出混凝土外的事故发生，导管插入混凝土内深度一般控制在1m以上为宜，
当漏斗已达到最大高度不能再提升时，可拆卸上部的短管，以缩短导管的长度。为
此，当导管内的混凝土下降到预备拆卸的管节下口时，迅速降低导管，使混凝土停止
从导管内流出，然后进行拆除工作。拆除短管的时间应控制在 20～30分钟。等漏斗内
继续装满混凝土后，方可将导管提高恢复浇筑工作。
在浇筑工作快要结束时，可采用流动性较大的混凝土，并适当增加导管埋在混凝土
内的深度。混凝土表面标高已达到设计标高，并多浇筑10～20cm，然后将导管从混凝
土内拔出，并冲洗干净。在水下混凝土浇筑过程中，应经常不断测量水下混凝土面的
上升情况，以及扩散半径和施工进度，并根据测量资料控制导管的埋入深度。
封底混凝土达到强度后，将井内的水抽干，并将高出底板底标高的素混凝土凿除。
在浇筑钢筋混凝土底板前，应将新旧混凝土接触面凿毛，并洗刷干净，沉井在底板浇
筑时应对称进行。
4.7 沉井质量检查
1）砂垫层
（1）砂垫层的施工质量检验必须分层进行，并应在每层的压实系数达到0.93后铺
填上层。
（2）砂垫层施工质量的检查点布设，根据满堂铺设要求，每50㎡不少于1个点，
且每个单体工程不少于3个点。3#沉井共4个点，4#沉井共5个点。
（3）环刀法检验垫层的施工质量是，取样点应位于每层厚度的2/3处。
2）沉井制作
沉井结构制作允许偏差应符合表4.3.5.2-1的规定：
表4.7-1 沉井结构制作允许偏差
检查数量
序
检查项目 允许偏差或允许值 检验方法
号
范围 点数
±0.5%L1，且
1 长度（mm） 每边 1 尺量
≤100
2 宽度（mm） ±0.5%B，且≤50 每边 1 尺量
3 高度（mm） ±30 每边 1 尺量
4 对角线（mm） ±0.5%线长，且 2 尺量
33福州市城市轨道交通4号线一期工程第2标段土建8工区 220kv电缆隧道深大沉井专项施工方案
≤100
5 箱壁厚度（mm） ±15 每边 3 尺量
6 箱壁隔墙垂直度（mm） ±0.1%H1 每边 3 经纬仪或线锤
7 预埋件中心线位置（mm） ±20 每件 1 尺量
每件 1
8 预留孔（洞）位移（mm） ±20 尺量
每孔
1
（洞）
注：1、L1为设计沉井长度（mm），B为设计沉井宽度（mm），H1为设计沉井高度（mm）。
2、检查中心线位置时，应沿纵横两个方向测量，并去其中较大值。
34福州市城市轨道交通4号线一期工程第2标段土建8工区 220kv电缆隧道深大沉井专项施工方案
第五章 监控测量实施
5.1 监测的目的和意义
为确保基坑施工安全，施工过程中必须采取相应的监控保护措施，监测的目的主
要是：
1）了解围护结构的受力﹑变形及坑周土体的沉降情况，对围护结构的稳定性进行
评价；
2）通过获得的围护结构及周围环境在施工中的综合信息，进行施工的日常管理，
对设计和施工方案的合理性进行评价，为优化和合理组织施工提供可靠信息，并指导
后续施工；
3）积累资料，为类似工程提供参考。
4）管道顶进施工中监测地面道路和构筑物的沉降，保证道路的行车安全和结构的
稳定性。
5.2 基坑监测设计
1）工作井及接收井基坑围护结构水平位移及基坑周边地表沉降监测；
2）施工区域的路面沉降变形监测；
3）监测项目将根据现场情况物探资料进行适当的调整。
4）基坑地下水位监测：可利用降水井或在基坑施工前埋设潜水水位管，滤管长度
应满足测量要求；水位管宜在基坑开始降水前至少一周埋设，且宜逐日连续观测水位
并取得稳定初始值；地下水位测量精度不宜低于10mm。
表5.2-1 周边环境监测报警值
报警值
监测项目
累计绝对值（mm） 变化速率（mm/d）
压力 30 3
刚性管道
管线位移 非压力 40 5
柔性管道 40 5
邻近建筑位移 40 3
表5.2-2 基坑监测频率表
基坑设计深度
监测项目 施工进程
≤5 5～10
开挖 ≤5 1次/2d
二级
深度 5～10 1次/1d
5.3 沉井施工监测
5.3.1 沉井监测
1）沉井位置与标高的控制：在沉井外部地面及井壁顶部设置纵横十字中心线和水
准基点，通过全站仪和水准仪的经常测量和复核，达到控制沉井位置和标高的目的。
35福州市城市轨道交通4号线一期工程第2标段土建8工区 220kv电缆隧道深大沉井专项施工方案
2）沉井垂直度的控制：在井筒内按4或8等分作出垂直轴线的标记，各吊线坠逐
个对准其下部的标板以控制垂直度，并定期采用两台全站仪进行垂直偏差观测。挖土
时，应随时观测沉井的垂直度，当线坠离标板墨线达 50mm时，或四周标高不一致时，
应及时采取纠偏措施。
3）沉井下沉控制：在井筒外壁周围测点弹出水平线，或在井筒外壁上的四个侧面
用墨线弹出标尺，每20mm一格，用水准仪及时观测沉降值。
4）沉井过程中的测量控制措施：沉井下沉时应对其位置、垂直度及标高（沉降
值）进行观测，每班至少测量两次（在班中和每次下沉后测量一次）。沉井接近设计
的底标高时，应加强观测，每2小时一次，预防超沉。
5）测量工作的管理措施：沉井的测量工作应由专人负责。每次测量数据均需要如
实记录，并制表发送给有关各部门。测量时如发现沉井有倾斜、位移、沉降不均或扭
转等情况，应立即通知值班技术负责人，以便指挥操作人员采取相应措施，使偏差控
制在规范允许的范围以内。

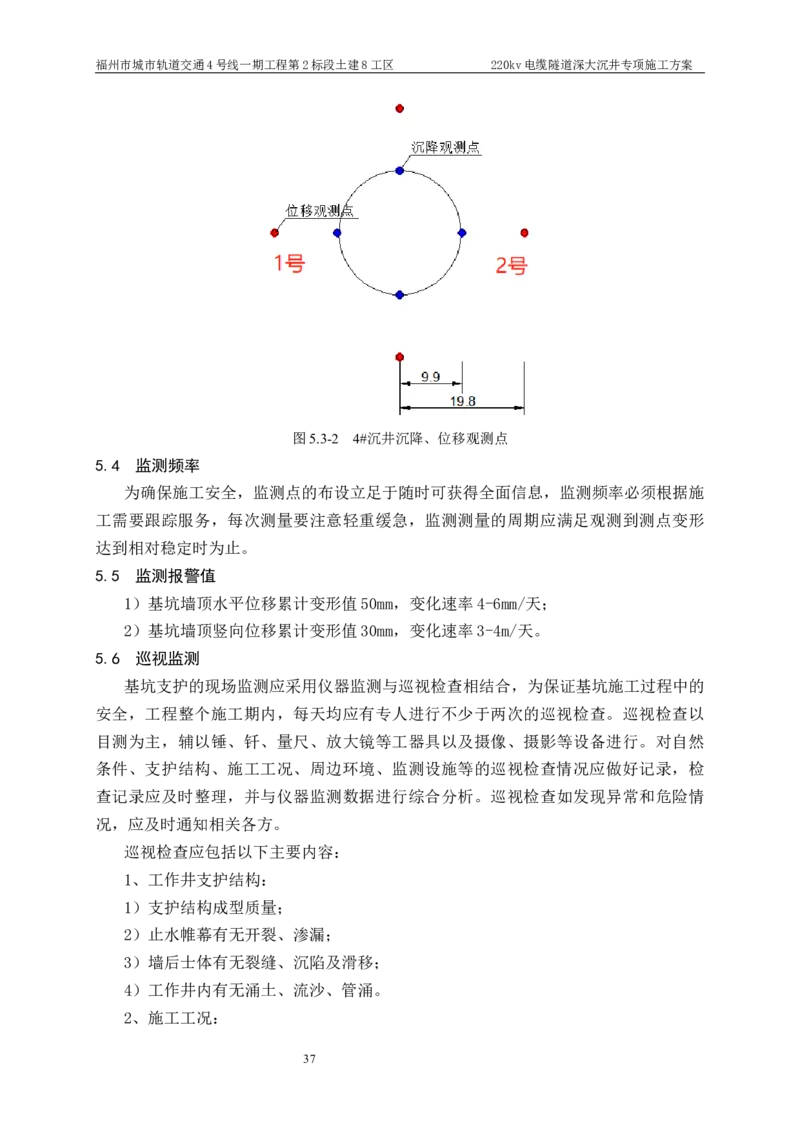

图5.3-1 3#沉井沉降、位移观测点
36福州市城市轨道交通4号线一期工程第2标段土建8工区 220kv电缆隧道深大沉井专项施工方案
图5.3-2 4#沉井沉降、位移观测点
5.4 监测频率
为确保施工安全，监测点的布设立足于随时可获得全面信息，监测频率必须根据施
工需要跟踪服务，每次测量要注意轻重缓急，监测测量的周期应满足观测到测点变形
达到相对稳定时为止。
5.5 监测报警值
1）基坑墙顶水平位移累计变形值50mm，变化速率4-6mm/天；
2）基坑墙顶竖向位移累计变形值30mm，变化速率3-4m/天。
5.6 巡视监测
基坑支护的现场监测应采用仪器监测与巡视检查相结合，为保证基坑施工过程中的
安全，工程整个施工期内，每天均应有专人进行不少于两次的巡视检查。巡视检查以
目测为主，辅以锤、钎、量尺、放大镜等工器具以及摄像、摄影等设备进行。对自然
条件、支护结构、施工工况、周边环境、监测设施等的巡视检查情况应做好记录，检
查记录应及时整理，并与仪器监测数据进行综合分析。巡视检查如发现异常和危险情
况，应及时通知相关各方。
巡视检查应包括以下主要内容：
1、工作井支护结构：
1）支护结构成型质量；
2）止水帷幕有无开裂、渗漏；
3）墙后士体有无裂缝、沉陷及滑移；
4）工作井内有无涌土、流沙、管涌。
2、施工工况：
37福州市城市轨道交通4号线一期工程第2标段土建8工区 220kv电缆隧道深大沉井专项施工方案
1）开挖后暴露的土质情况与岩土勘察报告有无差异；
2）场地地表水、地下水排放状况是否正常，基坑降水是否运转正常；
3）基坑周边地面有无超载。
3、周边环境：
1）周边管道有无破损、泄漏情况；
2）周边建筑有无新增裂缝出现；
3）周边道路（地面）有无裂缝、沉陷；
4）邻近基坑及建筑的施工变化情况。
4、监测设施：
1）基准点、监测点完好状况；
2）监测元件的完好及保护情况；
3）有无影响观测工作的障碍物。
5、根据设计要求或当地经验确定的其他巡视检夜内容。
38福州市城市轨道交通4号线一期工程第2标段土建8工区 220kv电缆隧道深大沉井专项施工方案
第六章 质量保证措施
6.1 质量保证体系
6.1.1 质量保证体系
管 理 职 责
质 量 体 系 原 则
施 工 不 半 工
采 施
施工 采购 施工 工 序 合 格 成 品 过 程 回
准备 质量 过程 管 理 的 控 和 成 质 量 回访
质量 控制 制 和 品 的 的 检 与保
与 控 管理 保护 验 和 修
制 试验
工程（产品）安 质量文件 测量和试验设
全与责任 和记录 备的控制
人员 统计技术的应
用

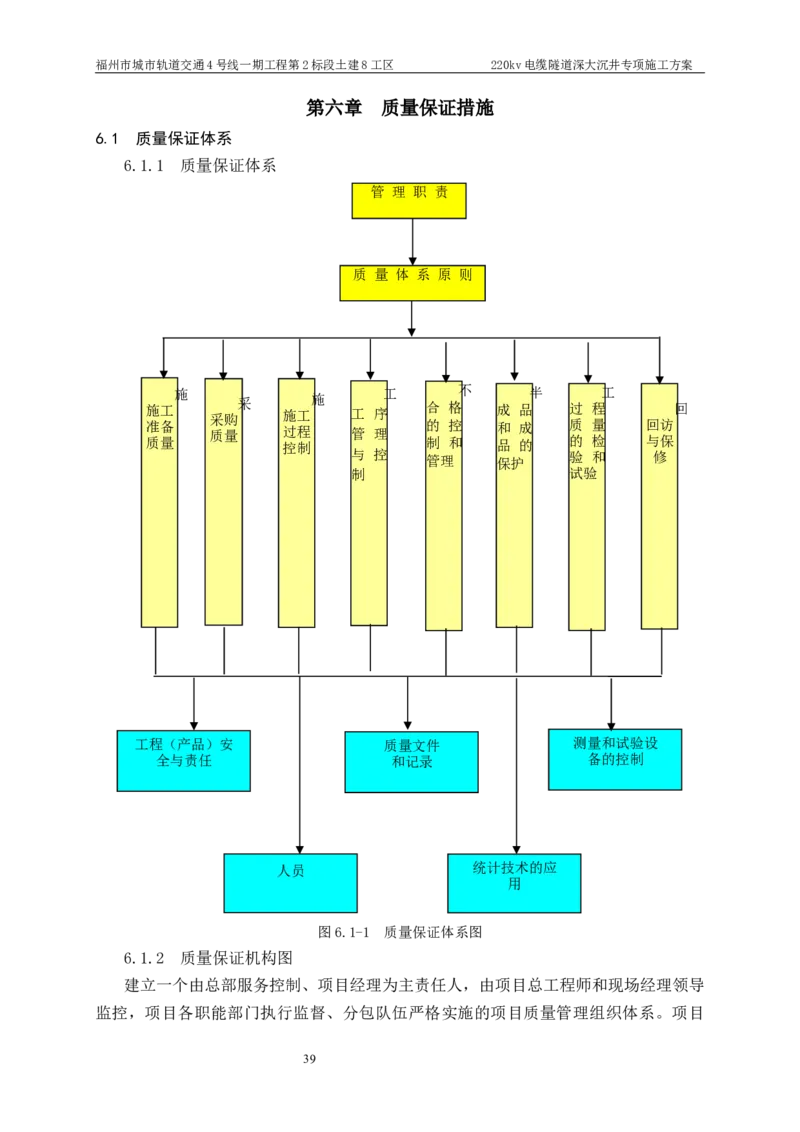

图6.1-1 质量保证体系图
6.1.2 质量保证机构图
建立一个由总部服务控制、项目经理为主责任人，由项目总工程师和现场经理领导
监控，项目各职能部门执行监督、分包队伍严格实施的项目质量管理组织体系。项目
39福州市城市轨道交通4号线一期工程第2标段土建8工区 220kv电缆隧道深大沉井专项施工方案
质量管理组织机构图：

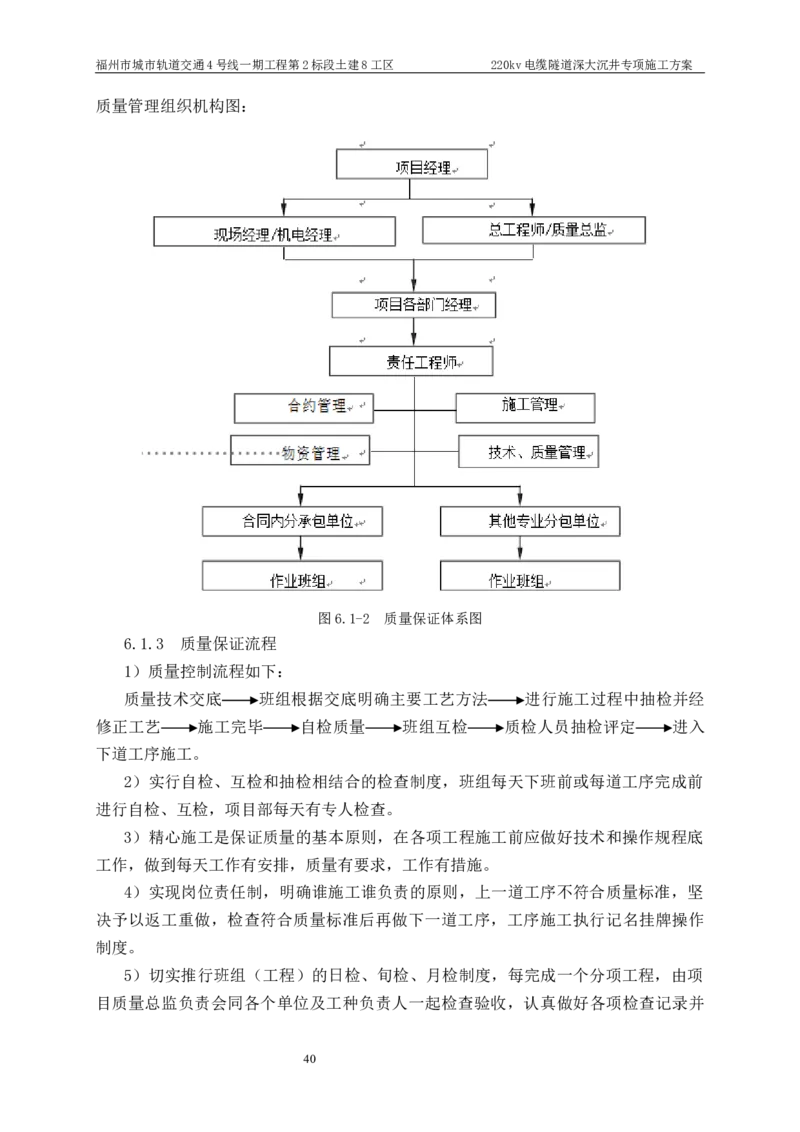

图6.1-2 质量保证体系图
6.1.3 质量保证流程
1）质量控制流程如下：
质量技术交底 班组根据交底明确主要工艺方法 进行施工过程中抽检并经
修正工艺 施工完毕 自检质量 班组互检 质检人员抽检评定 进入
下道工序施工。
2）实行自检、互检和抽检相结合的检查制度，班组每天下班前或每道工序完成前
进行自检、互检，项目部每天有专人检查。
3）精心施工是保证质量的基本原则，在各项工程施工前应做好技术和操作规程底
工作，做到每天工作有安排，质量有要求，工作有措施。
4）实现岗位责任制，明确谁施工谁负责的原则，上一道工序不符合质量标准，坚
决予以返工重做，检查符合质量标准后再做下一道工序，工序施工执行记名挂牌操作
制度。
5）切实推行班组（工程）的日检、旬检、月检制度，每完成一个分项工程，由项
目质量总监负责会同各个单位及工种负责人一起检查验收，认真做好各项检查记录并
40福州市城市轨道交通4号线一期工程第2标段土建8工区 220kv电缆隧道深大沉井专项施工方案
采取奖优劣罚措施。
6）积极配合和虚心接受建设单位、质监、安监站和监理单位各领导的检查和指
导，发现问题及时整改，并吸取教训，进一步提高工程质量。
6.1.4 各分项工程质量保证措施
1）工作井开挖工程质量保证措施
（1）采用挖掘机、人工配合的方法进行基础开挖时，为防止临近已有建筑物或构
筑物、道路、管线等发生变形和下沉，在施工中进行沉降和位移观测。
（2）根据施工图纸搞好测量标明开挖面，并加强测量复核以防发生偏差。
（3）搞好边坡防护，防止坍塌。
（4）机械开挖时，应距设计槽底高程以上预留不小于200㎜土层配合人工开挖。
2）沉井制作质量保证措施
（1）模板质量控制
井壁内外模用Φ12止水螺栓固定，施工缝中间设置止水钢板，两端设置铁片控制
井壁尺寸，圆钢两端头上铰成螺纹，用定制钢螺帽固定，拆模时拆去钢螺帽，割去外
露部分，再用1:2防水砂浆二度抹平，确保不渗水。
（2）钢筋质量控制
沉井钢筋分三次绑扎成型：竖筋可一次绑扎到位，水平筋采用分段绑扎，即在垫层
施工完毕具有足够强度后，首先绑扎井壁施工缝以下钢筋，第一次井壁混凝土浇注结
束达到一定强度后绑扎剩余井壁及底板钢筋，顶管结束顶板模板安装后第三次绑扎顶
板钢筋。钢筋保护层用砂浆垫块，顶、底板钢筋的上、下层采用马凳型钢筋来控制，
侧墙内外层用拉结型钢筋来控制。
（3）混凝土的浇筑质量控制
浇筑采用输送泵运送混凝土并作均匀浇筑，浇筑采用分层平铺，每层混凝土的浇筑
厚度控制在300～500mm，分片定人加强内插式振捣，并必须保证在混凝土初凝时间内
浇筑完毕一层，避免出现冷缝。混凝土的振捣采用插入式振捣器振捣，振捣棒插入时
应避开钢筋和模板，振捣点间距不应超过其作用半径的1.5倍，插入下层混凝土5～
10cm，每一处振动完毕应边振边徐徐提出。密实的状态是混凝土停止下沉，不再冒出
气泡，表面呈现平坦、泛浆。混凝土浇筑成型后及时养护，混凝土外露面一般采用塑
料薄膜覆盖并定时浇水湿润。
6.2 质量监督检查和试验管理
6.2.1 质量监督检查程序
自检、互检、专检和监督检查的程序见质量监督检查程序图。
施工班组的自检，下一工序对上一工序的互检以及施工技术人员的检查是经常性的
质检工作，每道工序都要认真进行，质量监理部检查应按质量保证计划在管理点进
41福州市城市轨道交通4号线一期工程第2标段土建8工区 220kv电缆隧道深大沉井专项施工方案
行；属隐蔽工程验收的工序，应会同业主一起验收后，再进行下道工序施工。
6.2.2 试验管理程序
1）工地试验室由质量部部直接领导，承担合同文件中项目部负责的检验工作。
2）属于本合同范围，工地试验室不能进行的试验，由质量部委托专业试验室或其
他试验室进行。
3）试验方法、程序，将按照规范和合同文件的规定执行，由施工技术部门或供应
部门出具委托书，必要时附样品委托试验室进行试验，质量监理部抽查时，试验室可
根据抽检的要求直接取样检查。原材料、混凝土按批量和施工的例行抽样制模和试
验。列为试验室日常工作范围。
6.2.3 测量和试验设备的校准及检测
测量仪器，试验设备，各种仪器仪表、计量器具按照《中华人民共和国计量法》规
定进行定期或不定期的检定。新购置的和在用的计量器具仪器均应进行检定，取得合
格证书后方能使用。检定不合格者应及时修理、调换或报废。
检定由合格的计量检定中心或计量局进行。工地应有专人负责计量工作，设立帐卡
档案，监督和检查。仪器设备由工地试验室指定专人管理。
6.3 验收要求
1）工程原材料、成品、半成品的产品质量应符合国家相关标准规定和设计要求；
2）工作井结构的强度、刚度和尺寸应满足设计要求，结构无滴漏和线流现象；
3）混凝土结构的抗压强度等级、抗渗等级符合设计要求。
42福州市城市轨道交通4号线一期工程第2标段土建8工区 220kv电缆隧道深大沉井专项施工方案
第七章 安全生产保证措施
7.1 施工安全保证体系
以杜绝事故为目的，运用严格的管理制度和严密的组织，把各部门、各环节的安全
管理职能组织起来，做到生产与安全同时计划、布置、检查、总结，使安全管理制度
化。项目经理部设专职安全部门，由项目经理和总工程师直接领导，现场各工区安全
员，现场工区经理和生产部门负责人、施工员、班组长及工人均属于安全管理部门的
成员。
安全保证体系见图7.1-1所示。

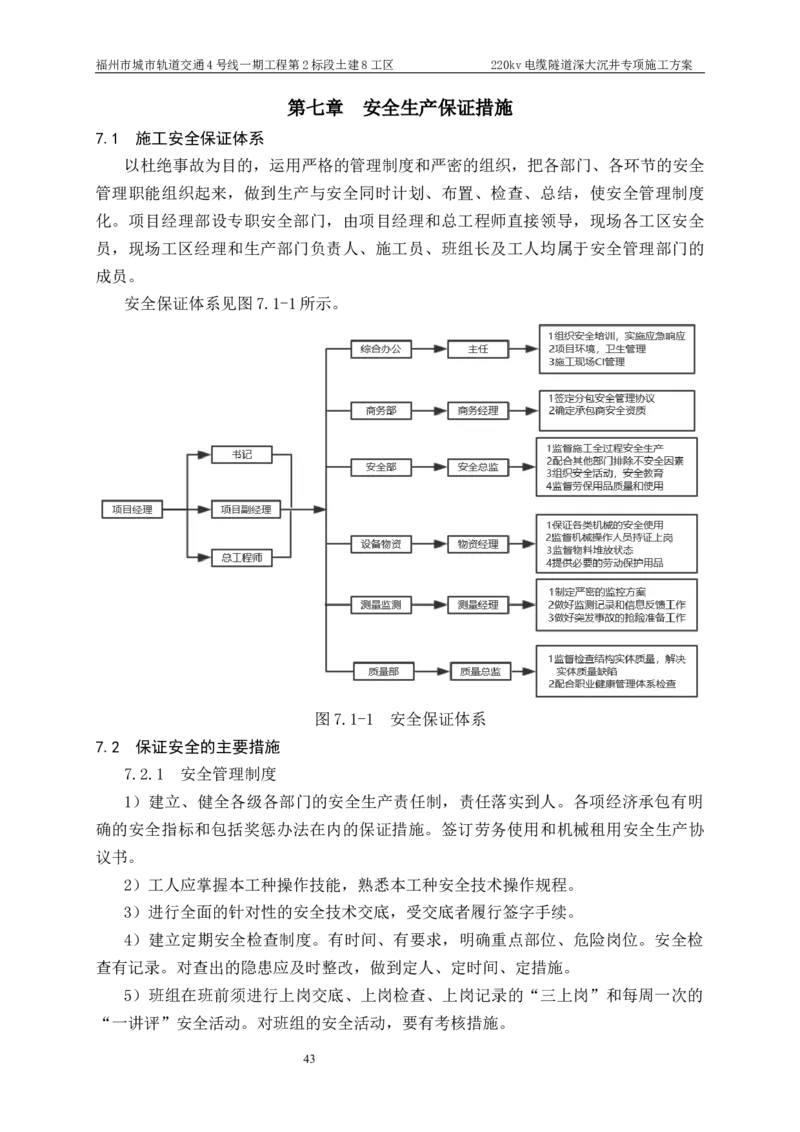

图7.1-1 安全保证体系
7.2 保证安全的主要措施
7.2.1 安全管理制度
1）建立、健全各级各部门的安全生产责任制，责任落实到人。各项经济承包有明
确的安全指标和包括奖惩办法在内的保证措施。签订劳务使用和机械租用安全生产协
议书。
2）工人应掌握本工种操作技能，熟悉本工种安全技术操作规程。
3）进行全面的针对性的安全技术交底，受交底者履行签字手续。
4）建立定期安全检查制度。有时间、有要求，明确重点部位、危险岗位。安全检
查有记录。对查出的隐患应及时整改，做到定人、定时间、定措施。
5）班组在班前须进行上岗交底、上岗检查、上岗记录的“三上岗”和每周一次的
“一讲评”安全活动。对班组的安全活动，要有考核措施。
43福州市城市轨道交通4号线一期工程第2标段土建8工区 220kv电缆隧道深大沉井专项施工方案
6）所有施工人员遵章守纪、佩戴标记。
7.2.2 施工用电
1）配电箱的电缆线应有套管，电线进出不混乱，电箱上进线加滴水弯。
2）支线绝缘好，无老化破损和漏电。
3）支线应沿墙或电杆架空敷设，并用绝缘子固定。过道电线可采用硬质护套管理
地并作标记。
4）施工过程中使用的有关机械设备必须严格按照各机械的安全操作规程进行操
作，全部用电设施必须符合《施工现场临时用电安全技术规范》。
5）加强机械设备维护、检查、保养。机电设备由专人操作，认真遵守用电安全操
作规程，防止超负荷作业。
7.2.3 各类施工机械安全措施
1）项目部机修工对工地所有机械统一定期进行安全检查，发现问题及时解决，消
除不安全的因素。
2）各种机械设备均要制定安全技术操作规程，并认真检查落实情况。
3）机动车严禁无证驾驶。非机动机械需持操作证操作机械。
4）定期检查机械设备的安全保护装置，以确保装置的齐全、灵敏、可靠。
5）机械操作人员必须听从施工人员的正确指挥，精心操作。但对施工人员违反操
作规程和可能引起危险事故的指挥，操作人员有权拒绝执行，并及时向工地负责人反
映。
6）电动卷扬机必须设置防冲顶装置。
7）吊车、起重设备由专人操作和专人指挥，统一信号，预防发生碰撞。吊车靠近
工作井边坡行驶时，加强对地基稳定性检查，防止发生倾翻事故。吊管下工作井时，
注意安全。
7.2.4 土方及降水措施
1）沿沉井和泥浆池四周设置1.2m高的固定护栏，工作井四周要挂相应的警示标
语。
2）沉井必须设置爬梯，供人员上下井用。使用的卷扬机等应安全可靠并配有自动
卡紧保险装置。
3）沉井基坑周边1m内禁止堆土，堆土高度不超过 1.5m，土质不好时3m范围内不
宜堆土。
4）沉井作业人员必须戴硬安全帽。
5）沉井施工区域沿线采用标准围挡。
6）严格遵循土方开挖程序，控制均匀顶进，防止发生偏位，严重倾斜或管涌等现
象，做好作业前和施工中的通风换气工作.
44福州市城市轨道交通4号线一期工程第2标段土建8工区 220kv电缆隧道深大沉井专项施工方案
7）利用轴流式抽水泵在工作井设置的集水井内进行抽水，保持井内无积水，抽水
时，施工作业人员不得站立在积水范围内。
8）备足水泵，在管内有积水时迅速抽干管内积水。
45福州市城市轨道交通4号线一期工程第2标段土建8工区 220kv电缆隧道深大沉井专项施工方案
第八章 文明施工及环境保护措施
8.1 文明施工保证措施
8.1.1 文明施工管理体系
1）文明施工管理组织机构

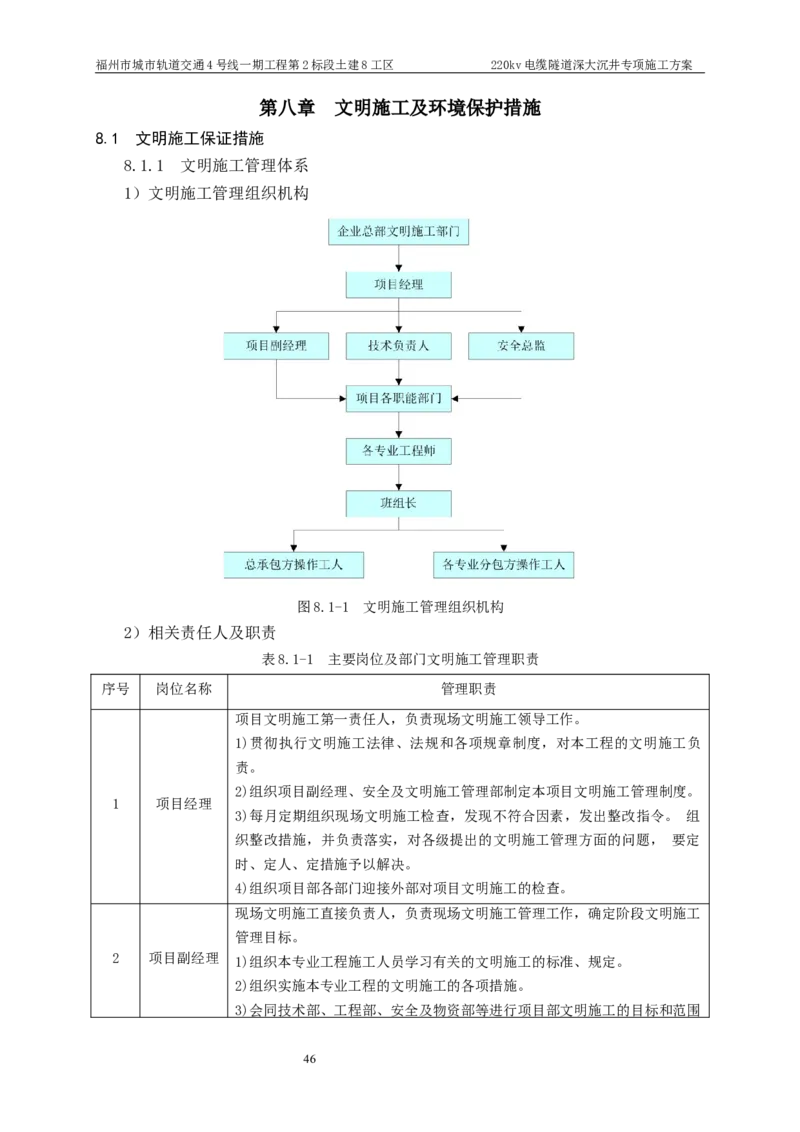

图8.1-1 文明施工管理组织机构
2）相关责任人及职责
表8.1-1 主要岗位及部门文明施工管理职责
序号 岗位名称 管理职责
项目文明施工第一责任人，负责现场文明施工领导工作。
1)贯彻执行文明施工法律、法规和各项规章制度，对本工程的文明施工负
责。
2)组织项目副经理、安全及文明施工管理部制定本项目文明施工管理制度。
1 项目经理
3)每月定期组织现场文明施工检查，发现不符合因素，发出整改指令。 组
织整改措施，并负责落实，对各级提出的文明施工管理方面的问题， 要定
时、定人、定措施予以解决。
4)组织项目部各部门迎接外部对项目文明施工的检查。
现场文明施工直接负责人，负责现场文明施工管理工作，确定阶段文明施工
管理目标。
2 项目副经理 1)组织本专业工程施工人员学习有关的文明施工的标准、规定。
2)组织实施本专业工程的文明施工的各项措施。
3)会同技术部、工程部、安全及物资部等进行项目部文明施工的目标和范围
46福州市城市轨道交通4号线一期工程第2标段土建8工区 220kv电缆隧道深大沉井专项施工方案
的划分。
4)组织本专业项目文明施工工作的检查， 对检查出的不符合因素，督促专
业技术人员负责整改。
负责文明施工技术领导工作， 编制施工方案文明施工内容。
1)负责组织编制本工程文明施工的技术措施。
2)参加项目部组织的文明施工的检查，对检查出的问题编制相应的整改措
施。
3 总工程师 3) 负责贯彻上级编制的文明施工的措施和施工组织设计、方案中规定的文
明施工的措施， 根据本项目的特点， 组织文明施工技术交底，并把注意事
项详细的向施工人员交代清楚， 履行签字手续。
4)对操作规程、技术措施、文明施工技术交底的执行情况经常检查，随时纠
正违章情况，因不进行交底或交底不清发生的事情负直接责任。
负责现场CI管理，保证工地形象整洁、美观，符合业主、司的要求。负责
4 项目书记 组织党、工、团的各种活动，以精神文明建设推动、促进文明施工管理达
标。
制定文明施工管理计划，报送各相关部门，并定期检查、分析计划的实施情
5 工程部经理
况。
负责进场材料管理，保证材料总平面布置的定位存放、码放整齐、标识齐
6 物资部经理
全。
7 安全部 配合工程部进行检查，消除安全隐患。
8 责任工程师 负责组织劳务队伍过程中文明施工管理和例行巡检。
9 管理部 负责文明施工目标、 制度制定和卫生文明达标管理。
8.1.2 文明施工管理制度
表8.1-2 文明施工管理制度
序号 管理制度 制度内容
深入广泛开展文明施工管理、 创建文明工地达标活动的教育，提高全员文明
1 教育制度 施工积极性、主动性，为创建北京市安全文明工地提高思想认识，使职工养成
保护建筑物品、爱护建筑物品、人人遵守施工秩序的美德。
责任区制 把现场划分为若干责任区进行管理， 明确责任单位、 总包和劳务队伍责任
2
度 人， 并挂牌明示。
定期（每周一次）、不定期（阶段性抽查）由土建经理组织相关部门参加文明
定期检查
3 施工检查，并评定、汇总、建档，查出的问题立项、整改，落实责任人、整改
制度
期限。
采取多种形式的竞赛；对文明施工做出贡献的人员、 单位给予奖励；对违反
4 奖罚制度 文明施工规定， 给项目造成损失或损害公司声誉的人员、 单位给予处罚；
奖励、 处罚由项目额定、 实施。
具体区域 针对施工现场各专项区域制定专门管理制度， 如场容场貌制度、 门卫制度、
5
管理制度 民工宿舍管理制度、 食堂管理制度、 厕所浴室卫生制度、 治安管理制度；
47福州市城市轨道交通4号线一期工程第2标段土建8工区 220kv电缆隧道深大沉井专项施工方案
采取制度来约束现场不文明行为。
8.1.3 施工阶段文明施工具体措施
1）施工场地管理
（1）施工总平面布置图实施定位管理，施工现场内所有临时设施均按总平面布置
图布置，做到图物相符，同时根据工程进度，适时地对施工现场进行整理和调整，施
工过程中，保证现场不出现不必要的障碍物。
（2）对施工现场进行全封闭的隔离，施工场地四周设置围挡，围挡按地铁公司要
求进行统一制作，做到牢固、美观、封闭完整，施工期间始终保持围墙的整洁。场区
内设置出入口。出入口设大门，大门门扇为对开，完全封闭式，且开启自如，车辆出
入时打开，不用时关闭。设门卫值班室，有门卫和门卫制度。为美化环境，在出入口
和围墙边进行绿化和摆放盆花。
（3）在主大门口外明显处设置标牌，标牌写明工程名称、建筑面积、建设单位、
设计单位、施工单位、工地负责人，开工日期、竣工日期等内容，字迹书写规范、美
观，并经常保持整洁完好。
大门内应有施工平面布置图，比例合适内容齐全，一般以结构施工期平面图为主，
还应有安全生产管理制度板、消防保卫管理制度板、场容卫生环保制度板，内容简
明、实用，字迹工整规范。
（4）现场道路进行硬化处理。施工现场通道路面平整、无坑洼、无积水。按施工
组织设计实施，主要通道为混凝土路面。
（5）合理布置施工现场给、排水系统。施工现场按施工组织设计设置临时给、排
水系统。保证给水系统干扰少，设施不渗漏，供水安全。排水系统连续、顺畅，沟池
成网。排水沟用砖砌，水泥砂浆抹面，截面满足需求，排水坡不小于 1%。设置洗车
池、沉淀池，污水经沉淀后排入污水井，严禁把未经沉淀的污水直接排入污水井和施
工隔离围墙的外侧。
（6）临时用电按施工组织设计布置，不乱接乱拉，供电设施良好，光照充足。在
现场特殊部位设置自备电源的应急照明，保证停电后操作人员及时撤离。
（7）建筑材料、机械停放按照施工总平面图要求布置。建筑材料分类堆放，块料
起堆交错叠放，杆料、立杆设栏堆放，水泥、砂石料等散体材料砌池筑围堆放。现场
机械设备清洁，机貌整齐，大型设备有标识。
施工现场内堆放的大宗材料、成本、半成品和机具设备，不侵占道路及安全防护措
施，做到材料码放整齐，井然有序。
（8）工程完工后及时组织机械人员撤场，做到工完料净场清，临时设施以及产生
的生活废物全部清运出场保证现场移交前清洁整齐，达到监理工程师的要求。
48福州市城市轨道交通4号线一期工程第2标段土建8工区 220kv电缆隧道深大沉井专项施工方案
（9）施工区域外的交通道路除与施工区域严格分割以外，按交通配合会议和施工
组织设计要求严格实施。施工路段设置禁止车辆驶入的交通禁令标志。
（10）施工场区附近出入口严格按照施工要求和交通配合会议要求进行实施，确保
沿线各出入口畅通，并保证道路平整无积水。
（11）工地施工垃圾随时产生，随时清理，弃于指定地点，不用的料具和机械及时
清退出场，保持场内清洁。
（12）制定生活和环境卫生管理制度，搞好职工宿舍卫生和食堂的饮食卫生，生活
区内设置垃圾箱，每日专人清运，统一纳入城市垃圾处理系统。按标准设置水冲厕
所，一日数次清扫，保证无异臭味。工地范围内由保健医生安排定期喷洒药水消毒。
（13）施工现场食堂按卫生标准设置并配备用具，完善消毒、灭蝇、防尘、防腐措
施。工作人员定期体检，持证上岗。
（14）对于施工现场的废水、尘土、噪声、震动进行有效的控制，保证居民交通安
全，不污染环境、不破坏生态，切实做到便民、利民、不扰民。
（15）除每天对施工现场的垃圾、落土有效的控制外，还将采取保洁措施，做到沿
线清洁卫生，文明施工。
8.2 绿色施工保证措施
8.2.1 绿色施工管理目标
表8.2-1 绿色施工管理目标
名称 内容
符合GB/T14001环境管理体系、OHSAS18000 职业安全与卫生管理体系
执行标准
ISO9000质量管理体系标准、福州市关于环保方面相关规定。
依据GB/T14001 环境管理标准和我公司环保手册，建立环境管理体系，制定
环境方针、环境目标和环境指标，配备相应的资源，遵守法规，预防污染，
节能减废，实现施工与环境的和谐，达到环境管理标准的要求，确保施工对
环境的影响最小，并最大限度地达到施工环境的美化。
目标 鉴于本工程特点，我们将重点控制大气污染、噪声控制、扬尘污染、对水污
染、废弃物管理、资源的合理使用以及环保节能型材料设备的选用等。在制
定控制措施时，考虑对企业形象的影响、环境影响的范围、影响程度、发生
频次、社区关注程度、法规符合性、资源消耗、可节约程度以及对材料设备
对建筑物环保节能的效果等。
8.2.2 具体指标控制目标值
表8.2-2 绿色施工指标控制目标
序号 类别 项目 目标值
1.土方作业： 目测扬尘高度小于
1 环境保护 扬尘控制
1.5m；
49福州市城市轨道交通4号线一期工程第2标段土建8工区 220kv电缆隧道深大沉井专项施工方案
2.结构施工： 目测扬尘高度小于
0.5m；
1.每万平方米建筑垃圾产生量不大于
400 吨；
建筑废弃物控制 2.建筑废弃物再利用率和回收率达到
50%；
3.有毒、有害废弃物分类率达100%。
1. 各施工阶段昼间噪声≤70dB；
噪声与震动控制
2.各施工阶段夜间噪声≤55dB；
就地取材，距现场 500公里以内生产的
节材措施
建筑材料用量占建筑材料总用量70％
结构材料 损耗率比定额损耗率降低30%
节材与材料
2
资源利用 工地临房、临时围挡材料的可重复使用
周转材料
率达到70％
资源再生利用 建筑材料包装物回收率100%
节能与能源
3 施工用电与照明 节能照明灯具使用率达到80%
利用
提高用水效率 节水设备（设施）配置率100%
节水与水资
4
源利用
非传统水源利用 非传统水源和循环水的再利用量大30%
临时用地指标 临建设施占地面积有效利用率大于90%
节地与土地
5
资源利用 施工总平面图布
职工宿舍使用面积满足2m2/人
置
8.2.3 绿色施工体系
50福州市城市轨道交通4号线一期工程第2标段土建8工区 220kv电缆隧道深大沉井专项施工方案

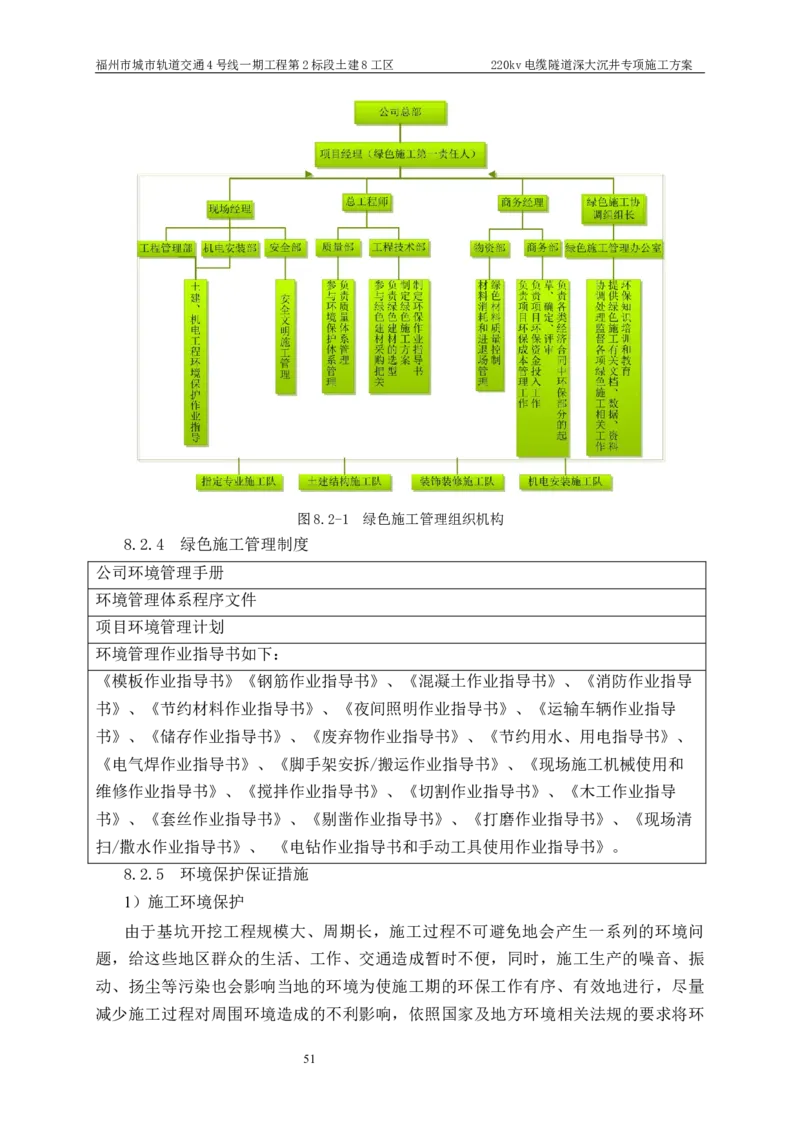

图8.2-1 绿色施工管理组织机构
8.2.4 绿色施工管理制度
公司环境管理手册
环境管理体系程序文件
项目环境管理计划
环境管理作业指导书如下：
《模板作业指导书》《钢筋作业指导书》、《混凝土作业指导书》、《消防作业指导
书》、《节约材料作业指导书》、《夜间照明作业指导书》、《运输车辆作业指导
书》、《储存作业指导书》、《废弃物作业指导书》、《节约用水、用电指导书》、
《电气焊作业指导书》、《脚手架安拆/搬运作业指导书》、《现场施工机械使用和
维修作业指导书》、《搅拌作业指导书》、《切割作业指导书》、《木工作业指导
书》、《套丝作业指导书》、《剔凿作业指导书》、《打磨作业指导书》、《现场清
扫/撒水作业指导书》、 《电钻作业指导书和手动工具使用作业指导书》。
8.2.5 环境保护保证措施
1）施工环境保护
由于基坑开挖工程规模大、周期长，施工过程不可避免地会产生一系列的环境问
题，给这些地区群众的生活、工作、交通造成暂时不便，同时，施工生产的噪音、振
动、扬尘等污染也会影响当地的环境为使施工期的环保工作有序、有效地进行，尽量
减少施工过程对周围环境造成的不利影响，依照国家及地方环境相关法规的要求将环
51福州市城市轨道交通4号线一期工程第2标段土建8工区 220kv电缆隧道深大沉井专项施工方案
保工作规范、系统地贯穿施工期的全过程，使施工期的环境影响达到相关法规、标准
和环评报告的要求。
2）主要环境影响的控制
噪声的控制：
（1）施工场界噪声控制按《建筑施工场界噪声排放标准》（GB12523-2011）要
求。
（2）对可固定的机械设备如空压机，备用发电机设置等在施工场地建临时房屋
内，房屋内设隔音板，使其与外界隔离，最大限度的降低其噪音。
（3）对噪声超标造成环境污染的机械施工，其作业时间限制在七时至十二时和十
四时至二十二时之内。
（4）施工中应选用低噪声的机械设备和施工工艺。施工场地布局要合理，尽量减
少施工对居民生活的影响，减少噪声强度和敏感点受噪声干扰时间。
振动的控制：
（5）施工振动对环境的影响按《城市区域环境振动标准》GB10070—88要求。
（6）在施工过程中应采用低振动机械施工，其作业时间限制在七时至十二时和十
四时至二十二时之内。
（7）本工程施工可能会对地层产生扰动，引起建筑变形或沉陷。因此，对临近建
（构）筑物应事先详查、做好记录，对可能的危害采取加固等预防措施。
对水污染的控制：
（1）根据不同施工地区排水网的走向和过载能力，选择合适的排口位置和排放方
式。
（2）在开工之前完成工地排水和废水处理设施的建设，并保证工地排水和废水处
理设施在整个过程的有效性，做到现场无积水、排水不外溢、不堵塞、排水的水质达
标。
（3）考虑福州降水特征，制定雨季、特别是汛期，按照雨季施工方案和相应的措
施进行施工，避免废水无组织排放。
（4）在施工期间，应始终保持工地的良好排水状态，修建一些临时排水渠道，经
过处理的与永久性排水设施连接，且不得引起淤积和冲刷。
对大气污染的控制：
（5）对易产生粉尘的作业面和装卸、运输过程，制定操作规程和洒水降尘制度，
在旱季和大风天气适当洒水，保持湿度。对易于引起粉尘的细料或松散料应与遮盖或
适当洒水湿润，运输时应用帆布、盖套及类似遮盖物，散料应存储于仓库或储式保
管。
52福州市城市轨道交通4号线一期工程第2标段土建8工区 220kv电缆隧道深大沉井专项施工方案
（6）合理组织施工，优化工地布局，尽量避开敏感点和敏感时段。
（7）凡有装运建筑垃圾或土方的工地必须按要求设置冲洗装置，为确保建筑垃圾
或土方装运车辆干净驶出工地，各装运建筑垃圾和土方的车辆在驶出工地前必须进行
冲洗，并设置保洁措施。
（8）施工现场要在施工前做好施工道路的规划和设置，临时施工道路基层要夯
实、硬化场地及裸露地面进行绿化。
固体废弃物的遗弃：
（1）施工中应减少回填土方的堆放时间和堆放量，堆土场周围加护墙护板。
（2）按照法规要求选择有资质的运输单位，及时清运施工弃土和渣土，建立登记
制度，防止中途倾倒事件发生并做到运输途中不撒落。
（3）选择对外环境影响小的出土口、运输路线和运输时间。
（4）运输道路和操作面落地料及时清运，生活垃圾应及时运送到垃圾处理站。
53福州市城市轨道交通4号线一期工程第2标段土建8工区 220kv电缆隧道深大沉井专项施工方案
第九章 应急预案
9.1 应急预案的方针与原则
“发生事故时应遵循“保护人员优先，防止和控制事故的蔓延为主；统一指挥、分
级负责、区域为主、单位自救与社会救援相结合”的原则。达到控制事故，有效地抢
救伤员，减少事故损失，防止事故扩大。
9.2 应急预案工作流程图
根据本工程的特点及施工工艺的实际情况，认真的组织对危险源和环境因素的识别
和评价，特制定本项目发生紧急情况或事故的应急措施，开展应急知识教育和应急演
练，提高现场操作人员应急能力，减少突发事件造成的损害和不良环境影响。其应急
准备和响应工作程序见下图：
危险源及环境因素辩识、评价
编制应急预案
成立抢险领导小组
组建抢险队、救护车
进行评审、修订
配备应急物资、设备
未发生 发生
定期评审 应急知识教育培训 实施应急预案

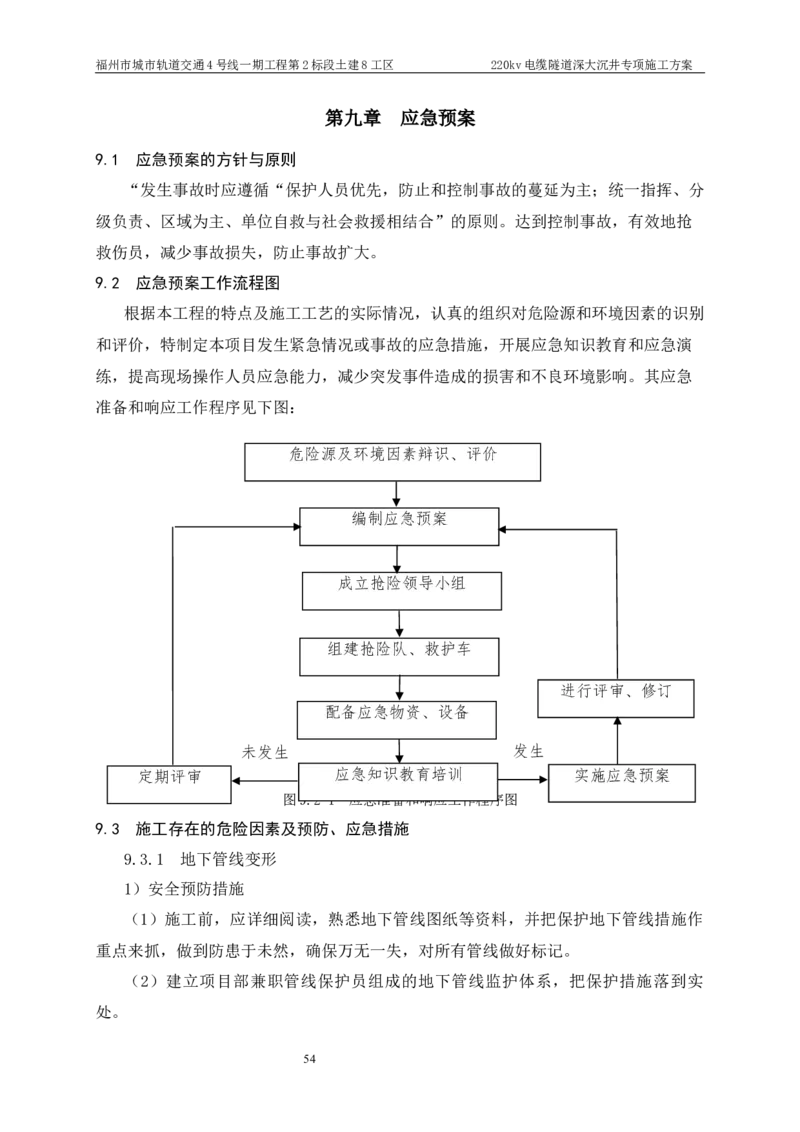

图9.2-1 应急准备和响应工作程序图
9.3 施工存在的危险因素及预防、应急措施
9.3.1 地下管线变形
1）安全预防措施
（1）施工前，应详细阅读，熟悉地下管线图纸等资料，并把保护地下管线措施作
重点来抓，做到防患于未然，确保万无一失，对所有管线做好标记。
（2）建立项目部兼职管线保护员组成的地下管线监护体系，把保护措施落到实
处。
54福州市城市轨道交通4号线一期工程第2标段土建8工区 220kv电缆隧道深大沉井专项施工方案
（3）在管线上方路面增设监控点及监控频率，除了沉降观测和位移观测等常规项
目外，还应增加周围土体和含水量变化观测、支护结构渗漏情况、土体中应力变化情
况等观测。
2）应急措施
（1）关闭管线的控制阀门（开关），停止基坑开挖，封闭工作面，并对工作面采
取临时加固措施；
（2）立即联系管线产权单位并与其共同进行原因分析，决定应急处理措施，并据
此进行应急处理；
①对局部变形过大但不影响环境的管线进行修补；
②对大范围过大变形的地下管线采用地表注浆加固处理，注浆时控制注浆压力和注
浆量并严密监控制管线的位移量，防止压力过大而造成挤破地下管线或引起管线的不
均匀抬升；
9.3.2 高处坠落事故
1）安全预防措施
在沉井四周设置符合规定的防护栏杆，并设置安全警示标；支撑架设等高空作业时
要佩戴好安全带，并根据安全要求挂设安全网。
2）应急措施
（1）坠落人员神志清醒：
在第一时间迅速通知应急小组，并上报公司安全部。
立即用现场自行急救专用车将伤员送往医院。
维护好事发地点，外人不得擅自进入。
安全员立即填写安全事故登记表，并上报公司。
（2）坠落人员处于昏迷状态：
立即拨打120急救电话。
通知应急处理小组，并上报公司安全部。
维护好事发地点秩序，外人不得擅自进入，保持好通风。
安全员应立即填写安全事故登记表，并上报公司。
（3）被打击人员头脑清醒，有外伤：
立即对伤员进行简单处理，为其止血，并包扎伤口。
通知应急处理小组，并上报公司安全部。
维护好现场，外人不得擅自进入。
55福州市城市轨道交通4号线一期工程第2标段土建8工区 220kv电缆隧道深大沉井专项施工方案
安全员应立即填写安全事故登记表，并上报公司。
（4）被打击人员处于昏迷状态：
立即拨打120急救电话。
通知应急处理小组，并上报公司安全部。
维护好事发地点秩序，外人不得擅自进入，保持空气流通。
安全员应立即填写安全事故登记表，并上报公司。
9.3.3 周边建筑物变形、裂缝
1）安全预防措施
（1）基坑开挖之前，首先施工基坑周边及基坑底面的加固，防止基坑出现变形或
位移过大，做好预防措施，控制基坑变形在允许范围之内。顶管施工时加固顶管线路
60°角范围以内的建筑物，控制建筑物在允许变形之内。
（2）严格控制开挖顺序，合理安排、协调施工，一旦支撑位置挖出，及时组织安
装钢支撑，掌握好“分层、分段、分块、对称、限时”五个要点，掌握每次挖土深
度，在规定时间内安装好支撑，严格控制基坑的变形。
（3）施工中加强对建筑物的监控量测并及时汇报给施工技术部门，以掌握建筑物
动态的沉降信息和相应区域地层变形情况，及时调整施工方案，减小施工和降水对周
围环境的影响，控制基坑及顶管线路内建筑物不利沉降。
（4）加强地表沉降监测，根据地表沉降信息及时调整基坑开挖和施工方案，将地
表沉降值控制在允许值内。
（5）减缓降水速度，使建筑物沉降均匀。在邻近建筑物一侧将井点间距加大以及
调小抽水设备的阀门等，减小出水量以达到降水速度减缓的目的。提高降水工程施工
质量，严格控制出水的含砂土量，防止地下砂土流失掏空，导致地面建筑物开裂。布
设观测井和沉降、位移、倾斜等观测点，进行定时观察、记录、分析，随时掌握水位
降低和基坑周围建筑物变化动态。同时，还要了解抽水量和含砂量。做到心中有数，
发现问题及时采取措施，预防事故发生。
2）应急措施
（1）基坑开挖及降水施工过程中，按时对建筑物裂缝、变形、沉降进行监测，出
现异常时立即加大监测频率，严密监测裂缝、变形、沉降的发展趋势，并将监测结果
指导施工，当裂缝、沉降变化速度过快或超过警戒值时，停止开挖，降低降水速度，
及时查明原因，立即采取注浆加固、加密支撑、向回灌井内灌水等措施控制变形、裂
56福州市城市轨道交通4号线一期工程第2标段土建8工区 220kv电缆隧道深大沉井专项施工方案
缝进一步发展。
（2）建筑物裂缝、沉降急速发展时，立即停止施工，通知人员撤出建筑物，对基
坑加密支撑并进行回填平衡内外压力，及时对外求救，通知专业人员实施抢修。
（3）建筑物出现倾覆时立即疏散人群、封闭现场实施抢救人员和重要物资，并通
知消防、急救等进入现场实施抢救，将伤员送往附近医院抢救。
9.3.4 车辆机械作业
1）安全预防措施
（1）操作中进铲不应过深，提斗不应过猛。一次挖土高度一定要严格按照设计进
行，不得一次多挖。
（2）向汽车上卸土应待车子停稳后进行，禁止铲斗从汽车驾驶室上越过。
（3）铲斗回转半径内遇有推土机工作时，应停止作业。
（4）行驶时，臂杆应与履带平行，要制动往回转机构，铲斗离地 1米左右。上下
坡时，坡度不应超过20度。
（5）装运挖掘机时，严禁在跳板上转向和无故停车。上车后应刹住各制动器，放
好臂杆和铲斗。
2）应急措施
（1）发生交通事故后，应大声呼救，争取救助人员；
（2）如有伤员困在车内，先用千斤顶、剪钳把伤员救出来，让其平躺在地上。
（3）马上进行抢救伤员、通知医院；
（4）坚持先救人再救车的原则；
（5）安监部进行事故调查，责任分析并形成调查报告上报领导小组。
9.3.5 触电事故应急
1）迅速关闭开关，切断电源，使触电者尽快脱离电源。确认自己无触电危险再进
行救护。
2）用绝缘物品挑开或切断触电者身上的电线、灯、插座等带电物品。
3）触电者脱离电源后，立即将其抬至通风较好的地方，解开病人的衣扣、裤带。
轻型触电者在脱离电源后，应就地休息1～2h再活动。
4）如果呼吸、心跳停止，必须争分夺秒进行口对口人工呼吸和胸外心脏按压。触
电者必须坚持长时间的人工呼吸和脏按压。
5）立即呼救120急救医生到现场救护。并在不间断抢救的情况下护送医院进一步
急救。
57福州市城市轨道交通4号线一期工程第2标段土建8工区 220kv电缆隧道深大沉井专项施工方案
9.3.6 地下管线及井中有毒有害气体监测及预防措施（有限空间作业）
1）有限空间作业安全措施
（1）加强人员教育培训工作，所有在施工程均要进行有限空间作业专项安全教育
工作。针对有限空间作业认真排查相关人员（管理人员与施工人员）教育是否到位，
措施是否到位，交底是否到位，监督检查是否到位，应急演练是否到位等。
（2）严格执行有限空间作业审批制度， 安排专人负责，并按《有限空间作业审批
表》进行作业活动申请，经审批通过后方可进行施工作业， 并将审批文件存档备案。
（3）规范有限空间作业流程。实施有限空间作业，应当严格执行“先通风、先检
测、后作业”的原则，未经通风和检测，严禁作业人员进入有限空间。各项目部对梳
理出的有限空间作业应制定作业标准和应急处置方案，方案的制定应结合实际工作并
可参考下述安全要求：
a 进入有限空间作业必须办理“有限空间作业审批”，并严格履行申请、审核、批
准和实施的程序，禁止擅自、冒险作业；
b 进入有限空间作业前，必须确认该设备与其他设备进行安全隔绝及断电、断气、
断水等，并清洗、置换干净；
c 采取适当的通风措施，确保有限空间空气良好流通， 禁止使用纯氧气向有限空
间进行通风；
d 作业前30分钟内，应对有限空间进行气体采样分析，记录检测的时间、地点、
气体种类和浓度等信息，经分析合格后方可进入。作业中应定时监测，至少每 2小时
监测一次，如发现通风设备停止运转、有限空间内氧含量浓度低于或者有毒有害气体
浓度监测分析结果高于国家或者行业标准规定的限值时应立即停止有限空间作业，清
点作业人员，撤离作业现场；
e 作业中断时间在150分钟以上或作业条件发生改变，需继续进入内部作业时，应
重新办理《有限空间作业审批表》，作业人员要严格按照《有限空间作业审批表》规
定的时间进入内部作业；
f 有限空间应有足够的照明，照明电压应用12V的低压防爆灯；在潮湿容器、狭小
容器内作业电压应小于等于 12 伏；作业场所存在可燃性气体、粉尘的，其电气设施
设备及照明灯具的防爆安全要求应当符合《爆炸性环境第一部分：设备通用要求》
（GB3836.1） 等国家标准或者行业标准的规定；
g 进入有限空间作业时，必须按规定佩戴适用的个体劳动防护用品、器具；
58福州市城市轨道交通4号线一期工程第2标段土建8工区 220kv电缆隧道深大沉井专项施工方案
h 在有限空间动火，必须按规定办理“动火证”，实现规定的安全监护；
i 有限空间作业必须设专人监护，监护人员不得离开作业现场，作业期间与有限空
间作业人员保持有效的联系；
j 在作业条件发生变化，并有可能危及作业人员安全时，必须立即撤出；若需继续
作业，必须重新办理进入有限空间作业审批手续；
k 作业完成后，作业人员、监护人员应进行现场检查，确认无人员、器件等遗留后
方可封闭作业空间。
l 制定有针对性的有限空间事故应急预案，保证监护人员、作业人员和应急救援人
员掌握相关应急预案内容和自救互救技能， 并根据工程进展情况定期或适时组织开展
应急演练活动，不断提高应急处置能力。
m 在施工程必须配备至少2套正压式消防空气呼吸器，1台多合一气体检测仪，针
对有限空间作业进行应急处置时，救援人员必须佩戴个人防中毒窒息等防护装备，严
禁盲目施救。
n优化有限空间洞口防护。有限空间洞口防护在保证防护要求的前提下，要预留通
气孔洞，不要形成封闭空间，以便于室内外气体交换，防止封闭空间内有害气体沉
积。
o 警示标识。有限空间出入口必须悬挂醒目警示标识，例如“危险密闭空间，未经
审批许可不得入内”等字样，并注明审批单位及审批人联系方式。
2）监测要求
（1）施工期间，必须由专人负责对有毒有害气体进行监测，主要监测有毒有害气
体种类、浓度等参数，做好详细的记录数据；
（2）采用人工监控可以满足对有毒有害气体的监测。人工监测采用四合一气体检
测仪进行检测，由专职管理人员使用。保证检测间隔时间不超过3h，遇突出或异常情
况需随时监测。同时安排专人观察通风带风流变化。当风流速度减弱时，及时找出原
因，采取措施；
59福州市城市轨道交通4号线一期工程第2标段土建8工区 220kv电缆隧道深大沉井专项施工方案

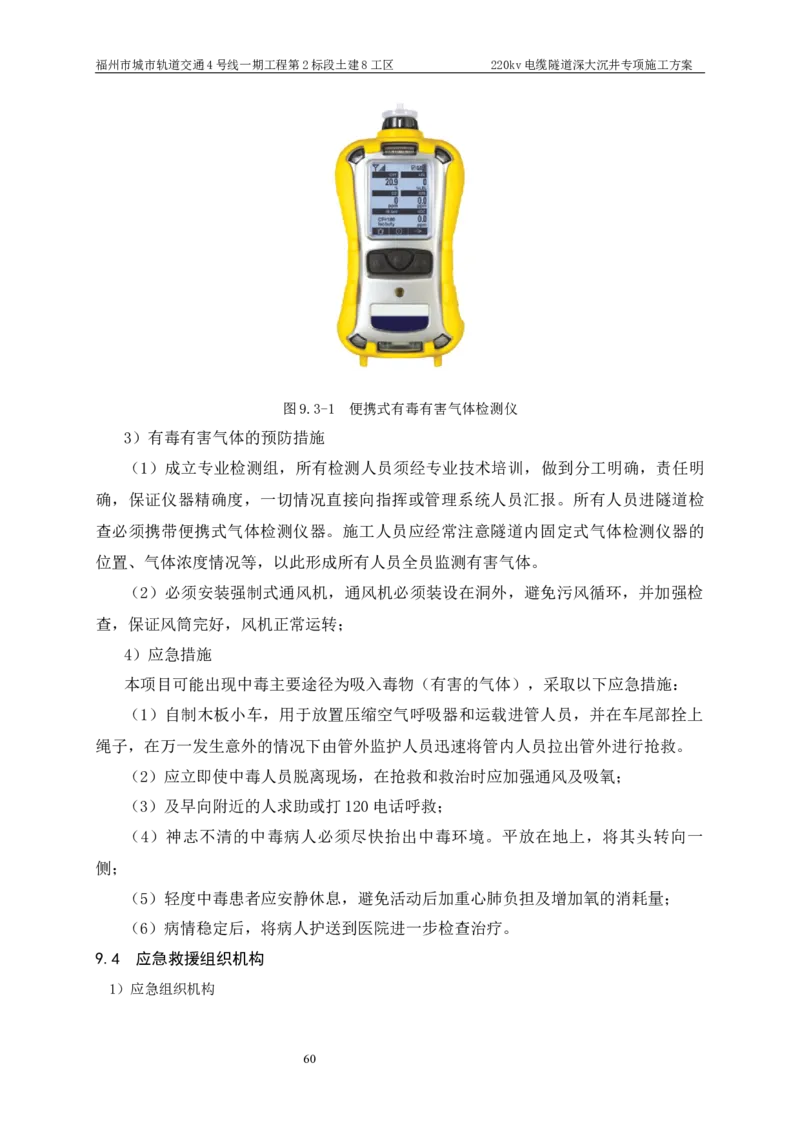

图9.3-1 便携式有毒有害气体检测仪
3）有毒有害气体的预防措施
（1）成立专业检测组，所有检测人员须经专业技术培训，做到分工明确，责任明
确，保证仪器精确度，一切情况直接向指挥或管理系统人员汇报。所有人员进隧道检
查必须携带便携式气体检测仪器。施工人员应经常注意隧道内固定式气体检测仪器的
位置、气体浓度情况等，以此形成所有人员全员监测有害气体。
（2）必须安装强制式通风机，通风机必须装设在洞外，避免污风循环，并加强检
查，保证风筒完好，风机正常运转；
4）应急措施
本项目可能出现中毒主要途径为吸入毒物（有害的气体），采取以下应急措施：
（1）自制木板小车，用于放置压缩空气呼吸器和运载进管人员，并在车尾部拴上
绳子，在万一发生意外的情况下由管外监护人员迅速将管内人员拉出管外进行抢救。
（2）应立即使中毒人员脱离现场，在抢救和救治时应加强通风及吸氧；
（3）及早向附近的人求助或打120电话呼救；
（4）神志不清的中毒病人必须尽快抬出中毒环境。平放在地上，将其头转向一
侧；
（5）轻度中毒患者应安静休息，避免活动后加重心肺负担及增加氧的消耗量；
（6）病情稳定后，将病人护送到医院进一步检查治疗。
9.4 应急救援组织机构
1）应急组织机构
60福州市城市轨道交通4号线一期工程第2标段土建8工区 220kv电缆隧道深大沉井专项施工方案
图9.4-1 应急救援组织机构图
2）应急救援领导小组名单及联系方式
序号 职 务 姓 名 电 话 备 注
1 项目经理 成红亮 17301087253 组长
2 项目副经理 李亚彬 17710126086 副组长
3 项目副经理 孙贺 18611529990 副组长
4 项目总工程师 吕朋 18718861163 保障组
5 质量总监 管海伦 18301308688 疏导组
6 安全总监 周进 18566795899 自救组
7 商务经理 张宗龙 18611212655 救护组
8 质量员 黄成 18281014185 疏导组
9 安全员 靳师民 17691107582 善后组
10 技术员 高宇童 13959139232 保障组
9.5 职责权限
应急救援组织为项目部非常设机构，对应公司应急救援机构设应急救援总组长一
名，应急救援副组长挥一名。下辖现场抢救组，技术处理组、善后工作组、后勤供应
组、事故调查组。
1）组长：成红亮；
职责和职能：
（1）发布应急救援预案的启动命令。
（2）分析紧急状态，确定相应报警级别，根据相关危险类型、潜在的后果、现有
61福州市城市轨道交通4号线一期工程第2标段土建8工区 220kv电缆隧道深大沉井专项施工方案
资源，制定紧急情况的行动类型。
（3）现场的指挥与协调。
（4）与企业外应急反应人员、部门、组织和机构进行联络。
（5）应急评估、确定升高或降低应急警报级别。
（6）通报外部机构，决定请求外部援助。
（7）决定应急撤离，以及事故现场外影响区域的安全性。
2）副组长：孙贺；
职责和职能：
（1）协助总组长组织和指挥现场应急救援操作任务。
（2）向总组长提出采取减缓事故后果行动的应急反应对策和建议。
（3）协调、组织获取应急所需的其它资源、设备以支援现场的应急操作。
（4）在平时，组织公司总部的相关技术和管理人员对施工现场巡查，定期检查各
常设应急反应组织和部门的日常工作和应急反应准备状态。
3）抢救组——组长：周进；
组员：靳师民
（1）抢救现场伤员。
（2）抢救现场物资。
（3）在必要情况下组建现场消防队。
（4）保证现场救援通道的畅通。
4）技术处理组——组长：吕朋
组员：高宇童
（1）根据各项目经理部的施工生产内容和特点，制订其可能出现而必须运用建筑
工程技术解决的应急反应方案，整理归档，为事故现场提供有效的工程技术服务做好
技术准备。
（2）应急预案启动后，根据事故现场的特点，及时向应急总组长提供科学的工程
技术方案和技术支持，有效的指导应急反应行动中的工程技术工作。
5）善后工作组——组长：李亚彬
组员：于宝丰、王波浪
（1）做好伤亡人员及家属的稳定工作，确保事故发生后伤亡人员及家属思想能够
稳定，大灾之后不发生大乱。
（2）做好受伤人员医疗救护的跟踪工作，协调处理医疗救护单位的相关矛盾。
62福州市城市轨道交通4号线一期工程第2标段土建8工区 220kv电缆隧道深大沉井专项施工方案
（3）与保险部门一起做好伤亡人员及财产损失的理陪工作。
（4）慰问有关伤员及家属。
（5）保险理陪事宜的处理。
6）后勤供应——组长：管海伦
组员：黄成、吴凌飞
（1）迅速调配抢险物质器材至事故发生点。
（2）提供和检查抢险人员的装备和安全防护。
（3）及时提供后续的抢险物质。
（4）迅速组织后勤必须供给的物品，及时输送后勤物品到抢险人员手中。
7）事故调查组——组长：成红亮
组员：孙贺、王波浪
（1）负责事故现场保护和图纸测绘
（2）查明事故原因，提出防患措施；提出对事故责任者的处理意见。
8）公共关系代表由项目经理或项目副经理、项目总工程师担任，其主要职责：负
责在发生紧急情况时与新闻媒体的联系工作，接受他们的采访，必要时负责召开新闻
发布会，并与安全人员和法律人员及其它事故应急者保持联系，如项目执行经理不在
现场时，总组长由项目总工程师担任。
9.6 应急处理器材的配备
根据施工现场特点，项目部配备相应的基本应急器材，以确保施工现场应急处理工
作的有效及时进行。
应急救援物质清单一览表见下表。
表9.6-1 应急救援物资、机具储备一览表
序号 物资名称及规格型号 数量 存放地点 责任人
1 消防器材 5套 现场及驻地
2 56a工字钢 5吨 施工现场
3 砂 100m3 料仓
4 石 100m3 料仓
5 5cm厚板材 10m3 工区现场 孙贺
6 编 织 袋 500个 工区库房
7 200×200方木 20m3 工区库房
8 铁 锹 60把 工区料库
9 十 字 镐 20把 作业现场
63福州市城市轨道交通4号线一期工程第2标段土建8工区 220kv电缆隧道深大沉井专项施工方案
10 PC200挖掘机 2台 作业现场
11 医用急救包 2个 库房
12 ZLL50E装载机 2台 作业现场
13 潜水泵 6台 现场库房
14 发电机150KW 1台 工区现场
15 电焊机UN-100 6台 库房
16 混凝土喷射机 2套 作业现场
17 手电筒 20 作业现场
18 大功率水泵 台 作业现场
19 快干水泥 1吨 作业现场
20 注浆机 1台 库房 孙贺
21 警示闪灯 20个 库房
22 沙袋 100个 作业现场
注：项目部每月定期对应急处理器材进行检查，对应急处理器材及时更新补充，以确保使用。
应急处理器材的检查由安全员靳师民负责。
现场有危险情况，在应急处理时用于危险区域隔离的警戒带100m各类安全禁止、警告、指
令、提示标志各二块（数量不能满足需要时可临时制作）。
9.7 应急响应
9.7.1 应急启动条件和分级
1）预案启动条件
发生下列情况时，由总组长宣布启动应急救援预案。
（1）安全事故的险情、人员伤亡、财产损失、环境污染有可能继续增大。
（2）安全事故所造成的后果或影响有可能继续扩大。
（3）虽不属于重大安全事故，但事故隐患排除过程中，情况发生突然变化，有可
能造成严重后果。
（4）总组长认为有必要启动《应急救援预案》。
2）响应分级
1级：启动，向政府部门求援。如：发生了群死群伤、大范围环境污染事故。
2级：启动，向兄弟项目部、周边单位或医疗单位求助。如：发生较大的伤亡，本
部救援指挥人员不在，资源无法配置，或者本部资源不足以应对事故伤亡或损失。
3级：启动，由项目部各职能部门协助解决。情况一般指工人受重伤，发生严重机
64福州市城市轨道交通4号线一期工程第2标段土建8工区 220kv电缆隧道深大沉井专项施工方案
损事故。
4级：不启动，由当事人自行解决。一般的情况是个别工人受轻微伤害，设备有小
故障如：手擦破皮、皮肤被尖锐物体划伤、设备停转。
9.7.2 响应程序
发生安全事故后的应急处理流程如下：

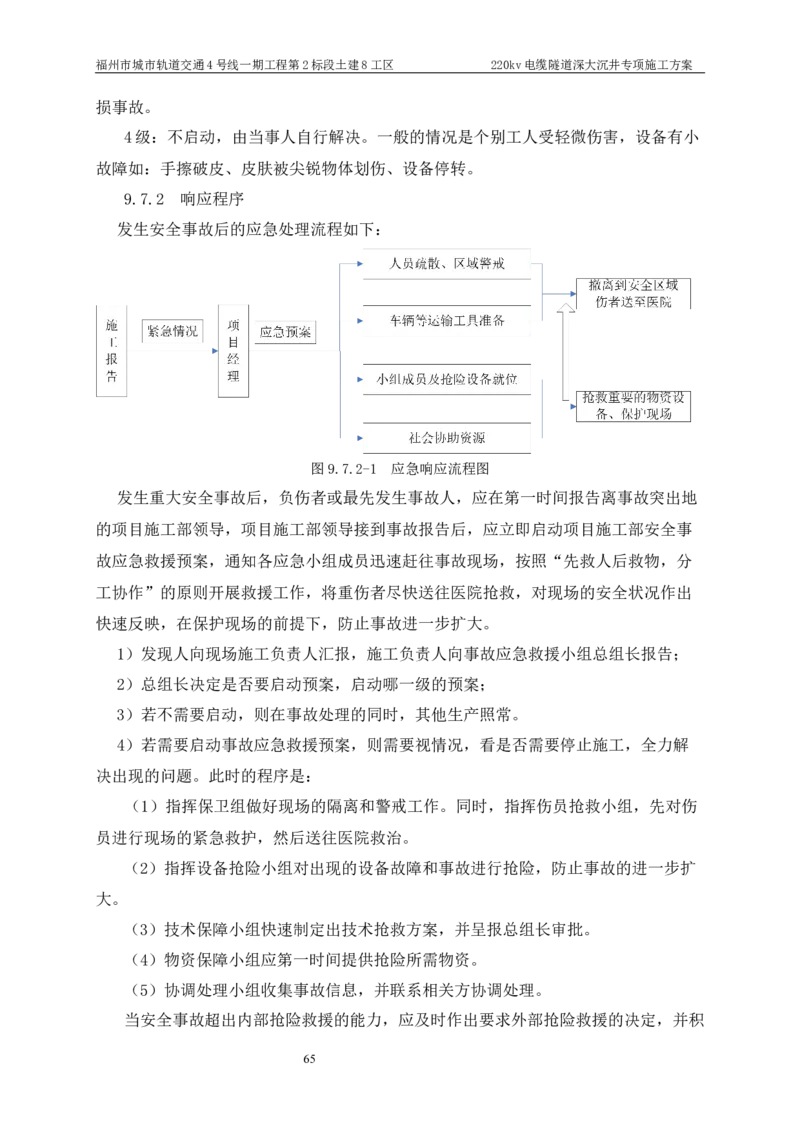

图9.7.2-1 应急响应流程图
发生重大安全事故后，负伤者或最先发生事故人，应在第一时间报告离事故突出地
的项目施工部领导，项目施工部领导接到事故报告后，应立即启动项目施工部安全事
故应急救援预案，通知各应急小组成员迅速赶往事故现场，按照“先救人后救物，分
工协作”的原则开展救援工作，将重伤者尽快送往医院抢救，对现场的安全状况作出
快速反映，在保护现场的前提下，防止事故进一步扩大。
1）发现人向现场施工负责人汇报，施工负责人向事故应急救援小组总组长报告；
2）总组长决定是否要启动预案，启动哪一级的预案；
3）若不需要启动，则在事故处理的同时，其他生产照常。
4）若需要启动事故应急救援预案，则需要视情况，看是否需要停止施工，全力解
决出现的问题。此时的程序是：
（1）指挥保卫组做好现场的隔离和警戒工作。同时，指挥伤员抢救小组，先对伤
员进行现场的紧急救护，然后送往医院救治。
（2）指挥设备抢险小组对出现的设备故障和事故进行抢险，防止事故的进一步扩
大。
（3）技术保障小组快速制定出技术抢救方案，并呈报总组长审批。
（4）物资保障小组应第一时间提供抢险所需物资。
（5）协调处理小组收集事故信息，并联系相关方协调处理。
当安全事故超出内部抢险救援的能力，应及时作出要求外部抢险救援的决定，并积
65福州市城市轨道交通4号线一期工程第2标段土建8工区 220kv电缆隧道深大沉井专项施工方案
极配合、全力协助外部抢险救援队伍。
9.7.3 应急结束
1）事故得到及时处理，不会再继续扩大，造成更大的伤亡或损失。
2）伤员得到妥善安置，伤情能得到有效控制。
3）达到恢复生产条件。
9.8 医院及联系电话
工地附近工伤事故急救就近三甲医院清单
医院名称 地 址 电 话
福建省人民医院 福州市台江区八一七中路602号 0591-83258135
福建省立医院 福州市鼓楼区东街134号 0591-87557768
图9.8-1 福建省人民医院路线图
66福州市城市轨道交通4号线一期工程第2标段土建8工区 220kv电缆隧道深大沉井专项施工方案
图9.8-2 福建省立医院
67
