第5章 城市管道工程
考点1：开槽施工工艺流程
1.压力管道：测量放线→沟槽开挖→验槽→管道基础→管道安装→检查井砌筑→压力管道管节回填夯实→功能性
试验→填土夯实。
2.无压管道：测量放线→沟槽开挖→验槽→管道基础→管道安装→检查井砌筑→功能性试验→填土夯实。

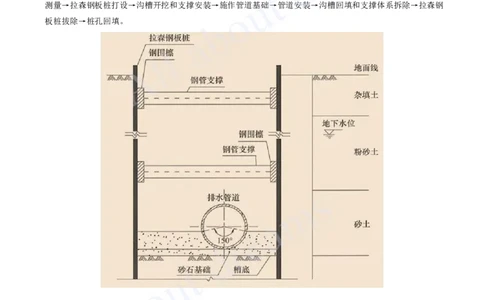

考点2：拉森钢板桩施工工艺
测量→拉森钢板桩打设→沟槽开挖和支撑安装→施作管道基础→管道安装→沟槽回填和支撑体系拆除→拉森钢
板桩拔除→桩孔回填。
案例（十四）
背景资料：
某城市环境提升改造工程，新建污水管线采用D1200mm钢筋混凝士管，埋深8～9m，顶管敷设，工作井采用钢筋混

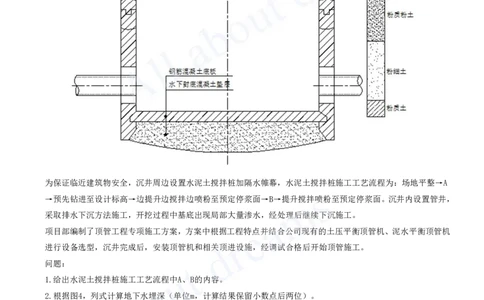

凝土圆形沉井，内径6.0m，地层为杂填土、粉质粉土、粉细砂和粉质黏土，地下水丰富，沉井结构如图4[注：天一文化专有版权，未经许可不可转发或复印传播]
为保证临近建筑物安全，沉井周边设置水泥土搅拌桩加隔水帷幕，水泥土搅拌桩施工工艺流程为：场地平整→A
→预先钻进至设计标高→边提升边搅拌边喷粉至预定停浆面→B→提升搅拌喷粉至预定停浆面。沉井内设置管井，
采取排水下沉方法施工，开挖过程中基底出现局部大量渗水，经处理后继续下沉施工。
项目部编制了顶管工程专项施工方案，方案中根据工程特点并结合公司现有的土压平衡顶管机、泥水平衡顶管机
进行设备选型，沉井完成后，安装顶管机和相关顶进设施，经调试合格后开始顶管施工。
问题：
1.给出水泥土搅拌桩施工工艺流程中A、B的内容。
2.根据图4，列式计算地下水埋深（单位m，计算结果保留小数点后两位）。
3.试述沉井基底大量渗水未及时处理可能产生的风险。
4.根据工程特点项目部应选用哪种类型的顶管机？
5.指出沉井内应安装哪些主要顶进设施。
1.A：搅拌机械就位、调平；B：重复搅拌至设计加固深度。
2.地下水埋深：34.50-30.65=3.85m
3.沉井底部突涌、沉井倾斜、地表沉陷。
4.泥水平衡顶管机。[注：天一文化专有版权，未经许可不可转发或复印传播]
5.千斤顶、导轨、后背墙、顶铁。
考点3：水泥土搅拌桩（案例实操考点补充）

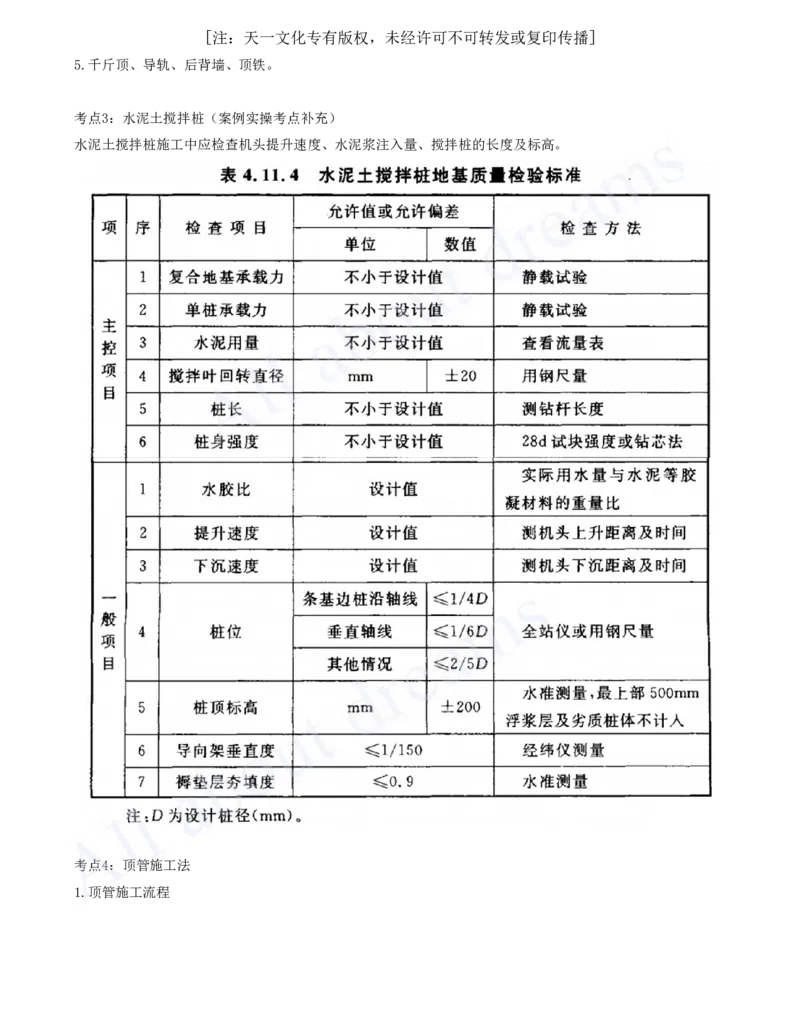

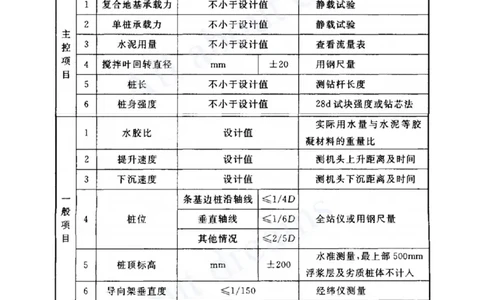

水泥土搅拌桩施工中应检查机头提升速度、水泥浆注入量、搅拌桩的长度及标高。
考点4：顶管施工法

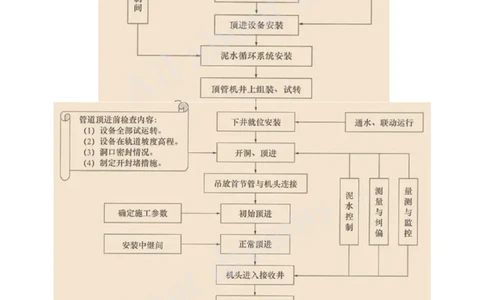

1.顶管施工流程[注：天一文化专有版权，未经许可不可转发或复印传播]
2.沉井
（1）沉井的组成部分包括井筒、刃脚、隔墙、梁、底板，沉井法结构示意如图所示。[注：天一文化专有版权，未经许可不可转发或复印传播]
（2）下沉施工
分为：排水下沉和不排水下沉。
（3）沉井封底
分为：干封底和水下封底。
3.导轨、千斤顶支架、后背墙、中继间识图
4.施工最大顶力有可能超过允许顶力时，应采取减少顶进阻力（管道外围压注触变泥浆；管节外表面熔蜡）、增
设中继间（一次顶进距离大于100m）等施工技术措施。
5.应遵循同步注浆与补浆相结合及先注后顶、随顶随注、及时补浆的原则，制定合理的注浆工艺；施工中应对触
变泥浆的黏度、重力密度、pH值，注浆压力，注浆量进行检测。
6.采用水泥砂浆、粉煤灰水泥砂浆等易于固结或稳定性较好的浆液置换泥浆填充管外侧超挖、塌落等原因造成的
空隙。
