案例（十五）
背景资料：
某公司承接一城市燃气管道工程，全长3.0km，设计压力0.4MPa，钢管直径DN300mm，均采用成品防腐管。设计采
用直埋和定向钻穿越两种施工方法，其中，穿越现状道路路口段采用定向钻方式敷设，施工单位编制了水平定向
钻施工工艺流程如下图：
开槽施工过程中发生如下事件：
事件一：监理工程师检查时发现，承接焊接工作的施工单位资质不全，要求立刻停止焊接作业。
事件二：由于工期紧张，为了加快施工进度，施工员临时安排了一名电工进行管道焊接工作。焊缝检查时发现焊
缝不符合相关规定。
事件三：定向钻钻进施工中，直管钻进段遇到砂层，项目部根据现场情况采取控制浆流量和压力等措施，防止出
现坍孔，钻进困难等问题。
事件四：专职安全员在巡视现场时发现，一个开关箱内连接一台焊机和一台打夯机，随即要求整改。
问题：
1.写出工艺流程图中空缺工序的名称。[注：天一文化专有版权，未经许可不可转发或复印传播]
2.写出钢管焊缝无损探伤检验的方法。
3.事件一中承接燃气管道的焊接单位应该符合哪些规定？
4.事件二中电工能否进行管道焊接？承担燃气管道的焊工应满足哪些要求？
5.钢管焊接前对口质量检查的内容有哪些？
6.项目部还应采取哪些防坍孔技术措施？
7.写出事件四中的不妥之处，并改正。简述专职安全员的职责。

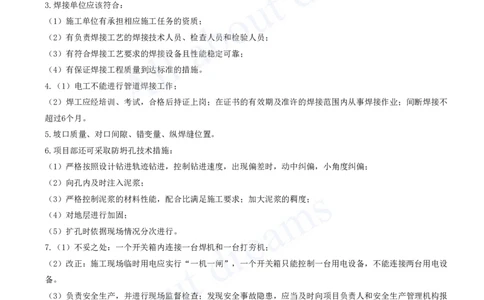

1.A：焊接质量检查；B：强度试验；C：钻导向孔；D：严密性试验。
2.无损探伤方法：射线探伤或超声波探伤。
3.焊接单位应该符合：
（1）施工单位有承担相应施工任务的资质；
（2）有负责焊接工艺的焊接技术人员、检查人员和检验人员；
（3）有符合焊接工艺要求的焊接设备且性能稳定可靠；
（4）有保证焊接工程质量到达标准的措施。
4.（1）电工不能进行管道焊接工作；
（2）焊工应经培训、考试，合格后持证上岗；在证书的有效期及准许的焊接范围内从事焊接作业；间断焊接不
超过6个月。
5.坡口质量、对口间隙、错变量、纵焊缝位置。
6.项目部还可采取防坍孔技术措施：
（1）严格按照设计钻进轨迹钻进，控制钻进速度，出现偏差时，动中纠偏，小角度纠偏；
（2）向孔内及时注入泥浆；
（3）严格控制泥浆的材料性能，配合比满足施工要求；加大泥浆的稠度；
（4）对地层进行加固；
（5）扩孔时依据现场情况分次进行。
7.（1）不妥之处：一个开关箱内连接一台焊机和一台打夯机；
（2）改正：施工现场临时用电应实行“一机一闸”，一个开关箱只能控制一台用电设备，不能连接两台用电设
备。
（3）负责安全生产，并进行现场监督检查；发现安全事故隐患，应当及时向项目负责人和安全生产管理机构报
告；对于违章指挥、违章作业的，应当立即制止。
考点5：水平定向钻
1.水平定向钻进铺管技术是指使用水平定向钻机、控向仪器等设备，按预先设计的轨迹进行导向孔钻进、扩孔和
拉管，完成地下管道铺设的施工方法。
2.轨迹设计包含以下内容：轨迹分段形式、出土与入土点、直线段最大深度、曲线段的曲率半径、出土角与入土
角、直线段与曲线段长度等。[注：天一文化专有版权，未经许可不可转发或复印传播]
3.平面布置
4.避免管段与地面直接接触和减小摩擦力可采用水力发送沟、滚筒管架发送道等形式。
5.防治塌孔措施：
6.地面冒浆原因及措施：
7.工作坑及穿越段涉及道路、河湖、绿地等应到相关部门审批，办理手续。
8.聚乙烯管道连接质量检查与验收
连接完成后,应对接头进行100%的翻边对称性、接头对正性检验和不少于15%的翻边切除检验。水平定向钻非开挖
施工应进行100%接头卷边切除检验。
9.燃气管道安装完成后，应依次进行清扫、强度试验、严密性试验。采用水平定向钻施工的管道，在回拖前对预
制完成的管道进行强度试验，回拖完成后按照设计要求进行严密性试验。
总结：排水管线（放坡开挖、钢板桩支护、地基处理、闭水试验）
水平定向钻（工法原理、轨迹设计内容、热熔连接检查方法，平面布置，结合功能性试验，防塌孔措施）
顶管法（工艺流程、识图、沉井、监测项目）
钢质管道（焊接单位、焊工劳动防护、管道支架、补偿器、换热站设备基础验收）
