案例（八）
背景材料：
某工程公司承建一座城市跨河桥梁工程。河道宽36m，水深2m，流速较大，两岸平坦开阔。桥梁为三跨（35+50+35）
m预应力混凝土连续箱梁，总长120m。桥梁下部结构为双柱式花瓶墩，埋置式桥台，钻孔灌注桩基础。桥梁立面
见图1。

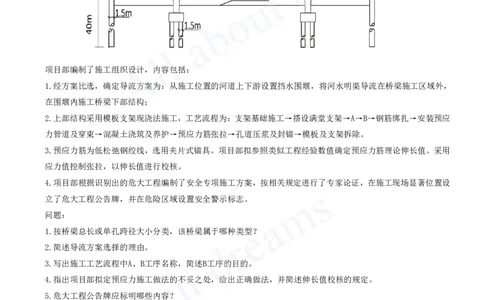

项目部编制了施工组织设计，内容包括：
1.经方案比选，确定导流方案为：从施工位置的河道上下游设置挡水围堰，将河水明渠导流在桥梁施工区域外，
在围堰内施工桥梁下部结构；
2.上部结构采用模板支架现浇法施工，工艺流程为：支架基础施工→搭设满堂支架→A→B→钢筋绑扎→安装预应
力管道及穿束→混凝土浇筑及养护→预应力筋张拉→孔道压浆及封锚→模板及支架拆除。
3.预应力筋为低松弛钢绞线，选用夹片式锚具。项目部拟参照类似工程经验数值确定预应力筋理论伸长值。采用
应力值控制张拉，以伸长值进行校核。
4.项目部根据识别出的危大工程编制了安全专项施工方案，按相关规定进行了专家论证，在施工现场显著位置设
立了危大工程公告牌，并在危险区域设置安全警示标志。
问题：
1.按桥梁总长或单孔跨径大小分类，该桥梁属于哪种类型？
2.简述导流方案选择的理由。
3.写出施工工艺流程中A、B工序名称，简述B工序的目的。
4.指出项目部拟定预应力施工做法的不妥之处，给出正确做法，并简述伸长值校核的规定。
5.危大工程公告牌应标明哪些内容？
1.大桥；
2.（1）该桥所处河道水深浅仅为2m，但流速大，设置河道内围堰施工较为困难。
（2）河道两侧平坦开阔，有足够的空间进行导流，不会对周边造成过大影响。
（3）施工期间将水导流到桥梁作业范围外可为后续支架法施工提供安全稳定的作业面。
3.（1）A：模板系统安装；B：支架预压。
目的：检验支架承载力及稳定性；消除非弹性变形；观测结构弹性变形及基础沉降情况。
4.不妥之处：项目部拟参照类似工程经验数值确定预应力筋理论伸长值。[注：天一文化专有版权，未经许可不可转发或复印传播]
正确做法：项目部拟参照设计要求确定预应力筋理论伸长值。
伸长值校核的规定：实际伸长值与理论伸长值的差值应符合设计要求；设计无要求时，实际伸长值与理论伸长值
之差应控制在6%以内。
5.工程名称，施工单位，项目负责人，危大工程名称、施工时间和具体责任人员。

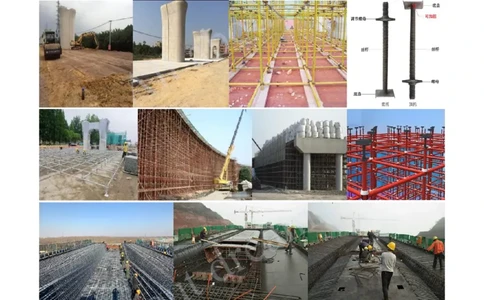

考点18：现浇箱梁支架法施工流程
施工工艺流程：施工准备→地基处理→支架搭设→模板系统安装→支架加载预压→钢筋、预应力筋及孔道安装→
内模安装→混凝土浇筑→混凝土养护→预应力张拉→预应力孔道压浆→落架→拆除支架、模板→清理现场。[注：天一文化专有版权，未经许可不可转发或复印传播]
考点19：现浇支架法基本杆件名称
垫板、可调底托、立杆（材料、接长）、扫地杆、纵横向水平杆、剪刀撑、可调顶托。
考点20：支架和拱架搭设
（1）支架地基处理范围应宽出支架搭设范围不小于0.5m，表面采用混凝土硬化处理。
（2）盘扣式支架可调底座150mm，300mm；扫地杆550mm。盘扣式支架可调托撑150mm，400mm；悬臂长度650mm。
