一建【2018年案例五】
【背景资料】
某公司承建一座城市桥梁工程，该桥跨越山区季节性流水沟谷，上部结构为三跨式钢
筋混凝土结构，重力式U型桥台，基础均采用扩大基础，桥面铺装自下而上为厚8cm的钢
筋混凝土整平层+防水层+粘层+厚7cm沥青混凝土面层；桥面设计高程为99.630m，桥梁立
面布置，如图所示。
项目部编制的施工方案有如下内容：
（1）根据该桥结构特点，施工时，在墩柱与上部结构衔接处（即梁底曲面变弯处）设
置施工缝。
8
7
1
9
4
8
3
信
微
系
联
题
押
准
精
8
7
1
9
4
8
3
信
微
（2）上部结构采用碗扣式钢管满堂支架施工方案。根据现场地形特点及施工便道布置
系
联
一
情况，采用杂土对沟谷一次性进行回填，回填后经整平碾压，唯场地高程为90.180m，并在
其进行支架搭设施工，支架立柱放置于20cm×20cm的楞木上，支架搭设完成后采用土袋进
行堆载预压。
支架搭设完成后，项目部立即按施工方案要求的预压荷载对支架采用土袋进行堆载预
压，期间遇较长时间大雨，场地积水。项目部对支架预压情况进行连续监测，数据显示各
点的沉降量均超过规范规定，导致预压失败。此后，项目采取了相应整改措施，并严格按
规范规定，重新开展支架施工与预压工作。
【问题】
1. 写出图中构件A的名称。
2. 根据图判断，按桥梁结构特点，该桥梁属于哪种类型？简述该类型桥梁的主要受力
1
www.haixue.com
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
嗨学网 | 职业价值点亮者
特点。
3. 施工方案（1）中，在浇筑桥梁上部结构时，施工缝如何处理？
4. 根据施工方案（2），列式计算，桥梁上部结构施工图，应搭设满堂支架的最大高
度；根据计算结果，该支架施工方案是否需要组织专家论证，说明理由。
5. 试分析，项目部支架预压失败的可能原因。
6. 项目部应采取哪些措施才能顺利的使支架预压成功？
【参考答案】

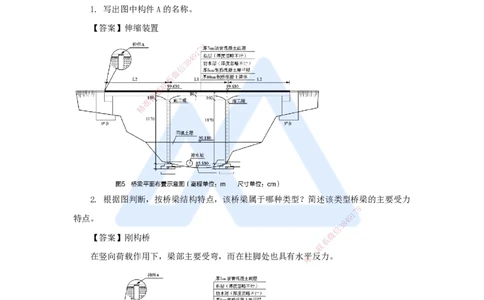

1. 写出图中构件A的名称。
【答案】伸缩装置
8
7
1
9
4
8
3
信
微
系
联
题
押
准
精
2. 根据图判断，按桥梁结构特点，该 桥梁属于哪种类型？简述该类型桥梁的主要受力
8
1
7
特点。
8
4 9
信
3
微
【答案】刚构桥
系
联
一
在竖向荷载作用下，梁部主要受弯，而在柱脚处也具 有水唯平反力。
3. 施工方案（1）中，在浇筑桥梁上部结构时，施工缝如何处理？
2
www.haixue.com
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
嗨学网 | 职业价值点亮者
【答案】凿毛、清洗湿润但不得有积水，浇筑同配合比水泥砂浆。
【背景】（1）根据该桥结构特点，施工时，在墩柱与上部结构衔接处（即梁底曲面变
弯处）设置施工缝。
4. 根据施工方案（2），列式计算，桥梁上部结构施工图，应搭设满堂支架的最大高
度；根据计算结果，该支架施工方案是否需要组织专家论证，说明理由。
5. 试分析，项目部支架预压失败的可能原因。
6. 项目部应采取哪些措施才能顺利的使支架预压成功？
8
7
1
9
4
8
3
信
微
系
联
题
押
准
精

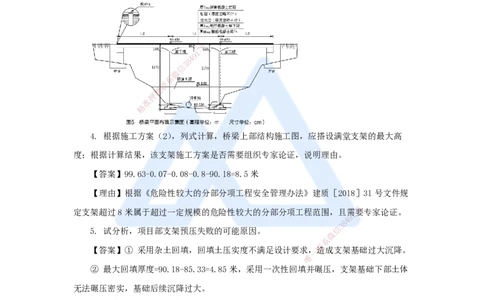

4. 根据施工方案（ 2），列式计算，桥梁上部结构施工图，应搭设满堂支架的最大高
度；根据计算结果，该支架施工方案是否需要组织专家论证，说明理由。
【答案】99.63-0.07-0.08-0. 8-90.18=8.5米
【理由】根据《危险性较大的分部 分项工程安全管理办法》建质［2018］31号文件规
8
定支架超过8米属于超过一定规模的危险性较 大的分部分项工程范围，且需
1
7要专家论证。
9
8
4
5. 试分析，项目部支架预压失败的可能原因 。 信
3
微
系
【答案】① 采用杂土回填，回填土压实度不满足 设计要求，一
联
造成支架基础过大沉降。
唯
② 最大回填厚度=90.18-85.33=4.85米，采用一次性回 填并碾压，支架基础下部土体
无法碾压密实，基础后续沉降过大。
③ 支架下面地基预压未合格就进行支架的搭设。
④ 支架预压过程中，堆载预压没有分级进行，造成支架出现应力变形。
6. 项目部应采取哪些措施才能顺利的使支架预压成功？
【答案】① 外在环境方面：支架地基应有横坡，两侧设排水沟，防止雨水浸泡地基。
② 内在施工方面：回填材料应符合要求，应采取分层回填和压实，压实度符合设计及
规范要求。管涵两侧应采用中粗砂回填，并且地基处理完成后，对支架基础进行预压，支
架基础预压合格，才能进行支架搭设。
3
www.haixue.com
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
嗨学网 | 职业价值点亮者
【复盘】
1. 写出图中构件A的名称。
2. 根据图判断，按桥梁结构特点，该桥梁属于哪种类型？简述该类型桥梁的主要受力
特点。
3. 施工方案（1）中，在浇筑桥梁上部结构时，施工缝如何处理？
4. 根据施工方案（2），列式计算，桥梁上部结构施工图，应搭设满堂支架的最大高
度；根据计算结果，该支架施工方案是否需要组织专家论证，说明理由。
5. 试分析，项目部支架预压失败的可能原因。
6. 项目部应采取哪些措施才能顺利的使支架预压成功？
