第3章 桥梁工程
3.1 桥梁构造与施工准备
考点总汇
1、桥梁构造
2、桥梁计算荷载
3、桥梁施工准备
4、桥梁施工测量
考点1：桥梁的组成与类型 ★★★
1、相关尺寸术语 2009、2010单选、2021单选、2022多选

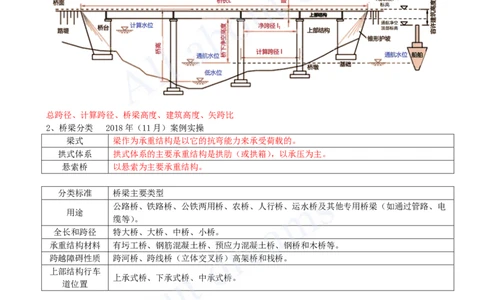

总跨径、计算跨径、桥梁高度、建筑高度、矢跨比
2、桥梁分类 2018年（11月）案例实操
梁式 梁作为承重结构是以它的抗弯能力来承受荷载的。
拱式体系 拱式体系的主要承重结构是拱肋（或拱箱），以承压为主。
悬索桥 以悬索为主要承重结构。
分类标准 桥梁主要类型
公路桥、铁路桥、公铁两用桥、农桥、人行桥、运水桥及其他专用桥梁（如通过管路、电
用途
缆等）。
全长和跨径 特大桥、大桥、中桥、小桥。
承重结构材料 有圬工桥、钢筋混凝土桥、预应力混凝土桥、钢桥和木桥等。
跨越障碍性质 跨河桥、跨线桥（立体交叉桥）高架桥和栈桥。
上部结构行车
上承式桥、下承式桥、中承式桥。
道位置
桥梁分类 单位 多孔跨径总长L 单孔跨径LK
特大桥 m L＞1000 LK＞150
大桥 m 100≤L≤1000 40≤LK≤150
中桥 m 30＜L＜1000 20≤LK＜40
小桥 m 8≤L≤30 5≤LK＜20
考点2：桥梁计算荷载
2016多选
1B413015-1
编号 作用分类 作用名称
1 永久作用 结构重力（包括结构附加重力）[注：天一文化专有版权，未经许可不可转发或复印传播]
2 预加力
3 土的重力
4 土侧压力
5 混凝土收缩、徐变作用
6 水的浮力
7 基础变位作用
8 汽车荷载
9 汽车冲击力
10 汽车离心力
11 汽车引起的土侧压力
12 汽车制动力
可变作用
13 人群荷载

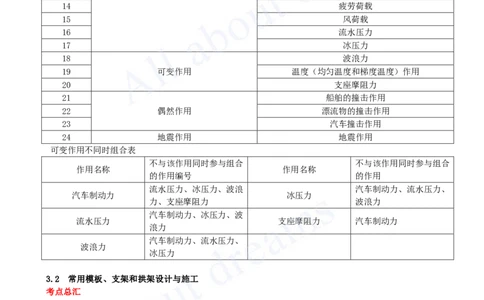

14 疲劳荷载
15 风荷载
16 流水压力
17 冰压力
18 波浪力
19 可变作用 温度（均匀温度和梯度温度）作用
20 支座摩阻力
21 船舶的撞击作用
22 偶然作用 漂流物的撞击作用
23 汽车撞击作用
24 地震作用 地震作用
可变作用不同时组合表
不与该作用同时参与组合 不与该作用同时参与组合
作用名称 作用名称
的作用编号 的作用
流水压力、冰压力、波浪 汽车制动力、流水压力、
汽车制动力 冰压力
力、支座摩阻力 波浪力
汽车制动力、冰压力、波
流水压力 支座摩阻力 汽车制动力
浪力
汽车制动力、流水压力、
波浪力
冰压力
3.2 常用模板、支架和拱架设计与施工
考点总汇
1、常用模板、支架设计与施工
2、常用拱架设计与施工
考点1：常用模板、支架设计与施工 ★★★
2012多选、2020案例、2023单选、2024案例
Ø 强度、刚度、稳定性
Ø 预压、预起拱
Ø 主肋的作用
Ø 吊环
Ø 模板、支架搭设安全要求及检测项目
Ø 提升式脚手架现场辅助措施
Ø 模板、支架拆除[注：天一文化专有版权，未经许可不可转发或复印传播]
计算模板、支架和拱架时应考虑的载荷，并按下表进行组合。
2015单选
荷载组合
模板结构名称 计算强度用 验算刚度用
梁、板和拱的底模板以及支承板、 （1）+（2）+（3）+ （1）+（2）+
支架及拱等。 （4）+（7）+（8） （7）+（8）
缘石、人行道、栏杆、柱、梁、
（4）＋（5） （5）
板、拱等的侧模板。
模板结构名称 计算强度用 验算刚度用
基础、墩台等厚大建筑物的侧模板。 （5）＋（6） （5）
（1）模板、支架自重和拱架自重；
（2）新浇筑混凝土、钢筋、预应力筋或其他圬工结构物的重力；

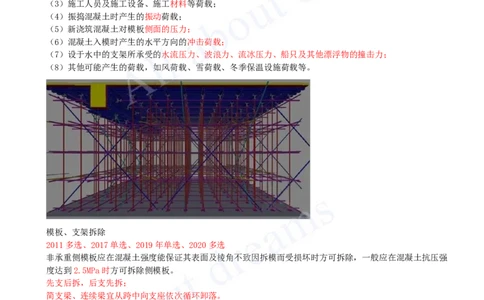

（3）施工人员及施工设备、施工材料等荷载；
（4）振捣混凝土时产生的振动荷载；
（5）新浇筑混凝土对模板侧面的压力；
（6）混凝土入模时产生的水平方向的冲击荷载；
（7）设于水中的支架所承受的水流压力、波浪力、流冰压力、船只及其他漂浮物的撞击力；
（8）其他可能产生的荷载，如风荷载、雪荷载、冬季保温设施荷载等。
模板、支架拆除
2011多选、2017单选、2019年单选、2020多选
非承重侧模板应在混凝土强度能保证其表面及棱角不致因拆模而受损坏时方可拆除，一般应在混凝土抗压强
度达到2.5MPa时方可拆除侧模板。
先支后拆，后支先拆；
简支梁、连续梁宜从跨中向支座依次循环卸落。
悬臂梁结构模板宜从悬臂端开始顺序卸落。
考点2：常用拱架设计与施工 ★★★
2017单选
Ø 强度、刚度、稳定性
Ø 检测项目
Ø 拆除
强度：
拱顶、拱脚和1/4跨等特征截面的应力，并对特征拱架节点进行受力分析。
刚度：
落地式拱架的弹性挠度应不大于相应结构跨度的1/2000
拱式拱架的弹性挠度应不大于相应结构跨度的1/1000[注：天一文化专有版权，未经许可不可转发或复印传播]
拱架安装前，应对桥轴线、拱轴线、跨径和高程等进行校核，确认无误后方可进行拼装。
拱架安装完成应按设计荷载进行预压；并对其平面位置、顶部高程、节点连接及纵横向的稳定性进行全面检
查
设计未规定时，应在拱圈混凝土强度达到设计强度的85％后，方可卸落拆除。
满布式落地拱架卸落时，可从拱顶向拱脚依次循环卸落；拱式拱架可在两支座处同时均匀卸落；
卸落拱架时，应设专人对拱圈挠度和墩台位移等情况进行监测
