桥梁部分
背景资料
某施工单位承建一级公路桥梁工程，该桥梁工程上部结构为预应力混凝土简支变连续T梁，桥梁三跨一联，共
四联。下部结构由钻孔灌注桩、墩柱、桥台组成。采用双导梁架桥机架设T梁，桥梁立面示意图和剖面示意图
如下图。

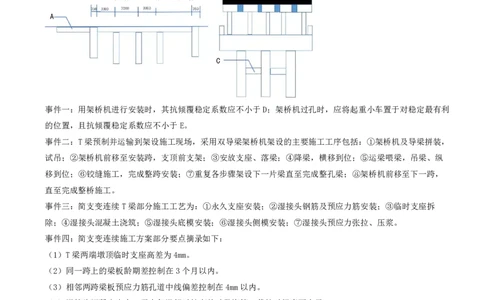

事件一：用架桥机进行安装时，其抗倾覆稳定系数应不小于D；架桥机过孔时，应将起重小车置于对稳定最有利
的位置，且抗倾覆稳定系数应不小于E。
事件二：T梁预制并运输到架设施工现场，采用双导梁架桥机架设的主要施工工序包括：①架桥机及导梁拼装，
试吊；②架桥机前移至安装跨，支顶前支架；③安放支座、落梁；④降梁，横移到位；⑤运梁喂梁，吊梁、纵
移到位；⑥铰缝施工，完成整跨安装；⑦重复各步骤架设下一片梁直至完成整孔梁；⑧架桥机前移至下一跨，
直至完成整桥施工。
事件三：简支变连续T梁部分施工工艺为：①永久支座安装；②湿接头钢筋及预应力筋安装；③临时支座拆
除；④湿接头混凝土浇筑；⑤湿接头底模安装；⑥湿接头侧模安装；⑦湿接头预应力张拉、压浆。
事件四：简支变连续施工方案部分要点摘录如下：
（1）T梁两端墩顶临时支座高差为4mm。
（2）同一跨上的梁板龄期差控制在3个月以内。
（3）相邻两跨梁板预应力筋孔道中线偏差控制在4mm以内。
（4）湿接头混凝土宜在一天中气温相对较高的时段浇筑，养护时间应不少于7d。
（5）湿接头按设计要求施加预应力、孔道压浆且浆体达到规定强度80%后，应立即拆除临时支座。
事件五：施工单位在对该桥梁进行风险评估时发现存在重大危险源，随即确认了相关工作制度。
【问题】
1.写出桥梁示意图中构造物A、B、C的名称。
2.事件一中抗倾覆稳定系数D和E的数值分别是多少？
3.写出事件二双导梁架桥机架设的正确顺序。（只写序号即可）
4.写出事件三中简支变连续T梁部分施工工艺的正确顺序。（只写序号即可）5.逐条判断事件四中简支变连续施工方案是否正确，并改正错误之处。
6.根据《关于开展公路桥梁和隧道工程施工安全风险评估试行工作的通知》（交质监发〔2011〕217号 ）事件
五中桥梁风险评估可选用那两种评估方法？施工单位重大风险源管理制度有哪些？
答案：
1.A：桥头搭板 B：桥梁边侧波形梁护栏 C：系梁
2.E：1.3 F：1.5
3.双导梁架桥机架设施工工序的正确顺序：①②⑤④③⑦⑥⑧。
4.简支变连续T梁部分施工工艺的正确顺序：①⑤②⑥④⑦③。

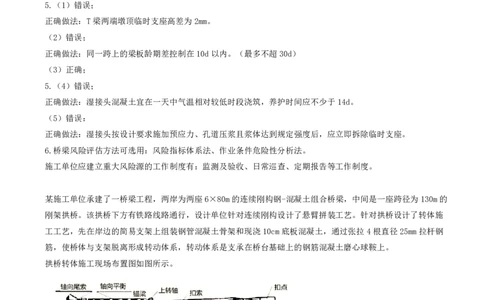

5.（1）错误；
正确做法：T梁两端墩顶临时支座高差为2mm。
（2）错误；
正确做法：同一跨上的梁板龄期差控制在10d以内。（最多不超30d）
（3）正确；
5.（4）错误；
正确做法：湿接头混凝土宜在一天中气温相对较低时段浇筑，养护时间应不少于14d。
（5）错误：
正确做法：湿接头按设计要求施加预应力、孔道压浆且浆体达到规定强度后，应立即拆除临时支座。
6.桥梁风险评估方法可选用：风险指标体系法、作业条件危险性分析法。
施工单位应建立重大风险源的工作制度有：监测及验收、日常巡查、定期报告等工作制度。
某施工单位承建了一桥梁工程，两岸为两座6×80m的连续刚构钢-混凝土组合桥梁，中间是一座跨径为130m的
刚架拱桥。该拱桥下方有铁路线路通行，设计单位针对连续刚构设计了悬臂拼装工艺。针对拱桥设计了转体施
工工艺，先在岸边的简易支架上组装钢管混凝土骨架和现浇10cm底板混凝土，通过张拉4根直径25mm拉杆钢
筋，使桥体与支架脱离形成转动体系，转动体系是支承在桥台基础上的钢筋混凝土磨心球鞍上。
拱桥转体施工现场布置图如图所示。
事件一：刚构桥悬臂拼装施工包括块件的预制、运输、拼装及合龙，编制的施工方案部分内容摘录如下：
（1）起吊和场内移运作业节段混凝土强度达到设计强度80%后方可进行。
（2）组合节段的存放高度不宜超过三层、节段的存放时间宜不超过90d。（3）节段起吊安装前，应对起吊设备进行全面安全技术验收，并应分别进行1.1设计荷载的静载和1.25倍设
计荷载的动载试验。
事件二：连续刚构主梁合龙段拼装时，工艺流程如下：合龙段起吊就位→A→湿接缝预应力管道连接→穿合龙预
应力束→安装湿接缝模板→B→张拉预应力束→C。
事件三：拱桥转体施工工艺流程包括：①拱段拼装及现浇②支架拆除③转动④张拉扣索⑤拆除扣索⑥合龙。
事件四：针对拱桥转体施工，合龙前对拱段进行监测，当合龙段混凝土强度达到设计强度D时拆除扣索。
【问题】
1.根据转体施工现场布置示意图判断该转动体系的类型。
2.逐条判断事件一的内容是否正确，若不正确请改正。
3.写出事件二中A、B、C的内容。
4.针对事件三转体施工工艺流程进行排序。（写出序号即可）
5.事件四中转体合龙前监测的内容有哪三项？D的数值是多少？

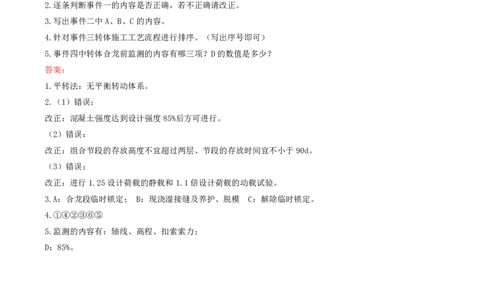

答案：
1.平转法：无平衡转动体系。
2.（1）错误；
改正：混凝土强度达到设计强度85%后方可进行。
（2）错误：
改正：组合节段的存放高度不宜超过两层、节段的存放时间宜不小于90d。
（3）错误；
改正：进行1.25设计荷载的静载和1.1倍设计荷载的动载试验。
3.A：合龙段临时锁定； B：现浇湿接缝及养护、脱模 C：解除临时锁定。
4.①④②③⑥⑤
5.监测的内容有：轴线、高程、扣索索力；
D：85%。
