路基部分
背景资料
某施工单位承建了一段二级公路的路基工程，路基宽度12m，其中设计有1250m的填石路堤，其横断面设计示意
图如图1所示：

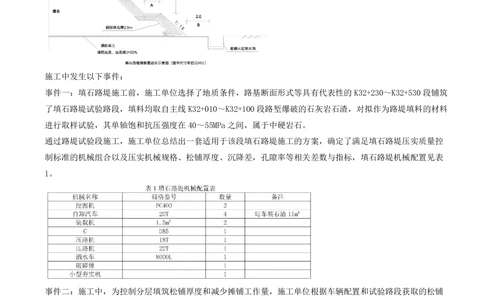

施工中发生以下事件：
事件一：填石路堤施工前，施工单位选择了地质条件，路基断面形式等具有代表性的K32+230～K32+530段铺筑
了填石路堤试验路段，填料均取自主线K32+010～K32+100段路堑爆破的石灰岩石渣，对拟作为路堤填料的材料
进行取样试验，其单轴饱和抗压强度在40～55MPa之间，属于中硬岩石。
通过路堤试验段施工，施工单位总结出一套适用于该段填石路堤施工的方案，确定了满足填石路堤压实质量控
制标准的机械组合以及压实机械规格、松铺厚度、沉降差，孔隙率等相关差数与指标，填石路堤机械配置见表
1。
事件二：施工中，为控制分层填筑松铺厚度和减少摊铺工作量，施工单位根据车辆配置和试验路段获取的松铺
厚度50cm计算出填石路堤填前正方形网络尺寸。并用石灰粉划分成方格网，采用两边挂线施工以控制松铺厚
度，每格上料一车。
事件三：针对涉及图要求码砌的2m厚块石工程量，施工单位提出需按干砌块石来单独计量，而监理单位则要求
同路基中的填石一起均按填石路堤计量。
事件四：在填石路堤质量检验过程中，施工单位实测的项目有：压实，纵断高程、中线偏位、宽度、平整度、
边坡度。
【问题】
1.事件一中，施工单位填石路堤试验路段选择是否正确，说明理由。补充事件一中路堤试验段压实工艺主要参数。
2.写出图1中A、B两处部位的名称，写出表1中机械设备C的名称。
3.计算事件二中填石路堤填前正方形网格每一格的边长。（单位：m，计算结果保留小数点后1位）
4.事件三中，施工单位与监理单位的做法哪个正确？说明理由。
5.事件四中填石路堤实测项目中的漏项。写出实测项目中的关键项目。
答案：

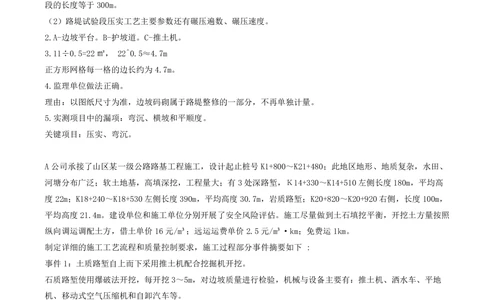

1.（1）施工单位填石路堤试验路段选择是正确的。
理由：试验路段应选择地质条件、路基断面形式等具有代表性的地段，长度宜不小于200m。K32+230～K32+530
段的长度等于300m。
（2）路堤试验段压实工艺主要参数还有碾压遍数、碾压速度。
2.A-边坡平台。B-护坡道。C-推土机。
3.11÷0.5=22㎡， 22^0.5≈4.7m
正方形网格每一格的边长约为4.7m。
4.监理单位做法正确。
理由：以图纸尺寸为准，边坡码砌属于路堤整修的一部分，不再单独计量。
5.实测项目中的漏项：弯沉、横坡和平顺度。
关键项目：压实、弯沉。
A公司承接了山区某一级公路路基工程施工，设计起止桩号K1+800～K21+480；此地区地形、地质复杂，水田、
河塘分布广泛；软土地基，高填深挖，工程量大；有3处深路堑，Κ14+330～K14+510左侧长度180m，平均高
度22m；K18+240～K18+530左侧长度390m，平均高度30.7m，岩质路堑；K20+820～K20+920右侧，长度100m，
平均高度21.4m。建设单位和施工单位分别开展了安全风险评估。施工尽量做到土石填挖平衡，开挖土方量按照
纵向调运调配土方，借土单价16元/m³；远运运费单价2.5元/m³·km；免费运1km。
制定详细的施工工艺流程和质量控制要求，施工过程部分事件摘要如下 :
事件1：土质路堑自上而下采用推土机配合挖掘机开挖。
石质路堑使用爆破法开挖，每开挖3～5m，对边坡质量进行检验，机械与设备主要有：推土机、洒水车、平地
机、移动式空气压缩机和自卸汽车等。
事件2：路堑段支挡高度小于6m，采用砌体重力式挡墙，高度大于6m采用柱板式锚杆挡土墙，见图1，施工顺
序：基坑开挖→基础浇筑→锚杆制作→钻孔→清孔→锚杆安装→B→挡土板安装→肋柱安装→墙后填料回填与压

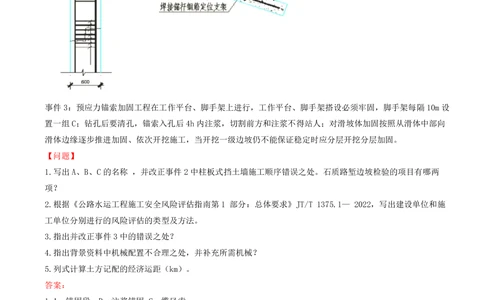

实。高度大12m时采用预应力锚索锚固。事件3：预应力锚索加固工程在工作平台、脚手架上进行，工作平台、脚手架搭设必须牢固，脚手架每隔10m设
置一组C；钻孔后要清孔，锚索入孔后4h内注浆，切割前方和注浆不得站人；对滑坡体加固按照从滑体中部向
滑体边缘逐步推进加固、依次开挖施工，当开挖一级边坡仍不能保证稳定时应分层开挖分层加固。
【问题】
1.写出A、B、C的名称 ，并改正事件2中柱板式挡土墙施工顺序错误之处。石质路堑边坡检验的项目有哪两
项？
2.根据《公路水运工程施工安全风险评估指南第1 部分：总体要求》JT/T 1375.1— 2022，写出建设单位和施
工单位分别进行的风险评估的类型及方法。
3.指出并改正事件3中的错误之处？
4.指出背景资料中机械配置不合理之处，并补充所需机械？
5.列式计算土方记配的经济运距（km）。
答案：
1.A：锚固段 B：注浆锚固 C：缆风索
应先安装肋柱再安装挡土板。
边线和坡率。
2.建设单位：总体风险评估
方法：专家调查法、指标体系法
施工单位：专项风险评估
可采用安全检查表法、作业条件危险性评价法（LEC法）、专家调查法、指标体系法、风险矩阵法等方法。
3.错误一：钻孔后要清孔，锚索入孔后4h内注浆改正：钻孔后要清孔，锚索入孔后1h内注浆
错误二：对滑坡体加固按照从滑体中部向滑体边缘逐步推进加固、依次开挖施工
改正：对滑坡体加固按照从滑体边缘向滑体中部逐步推进加固、分段跳槽开挖施工
4.不合理之处：平地机
还需要机械设备：挖掘机、凿岩机、爆破设备
5.经济运距为：16/2.5+1=7.4km
