桥梁部分
背景资料
某公司承建一座桥梁，该桥上部结构为6×30m简支预制预应力混凝土箱梁，每跨设置边梁2片，中梁24片；
下部结构为盖梁及Φ1000mm圆柱式墩，重力式U型桥台，基础均采用Φ1200mm钢筋混凝土钻孔灌注桩，桩底为
黏性土及砂土。桥墩构造如图1所示。

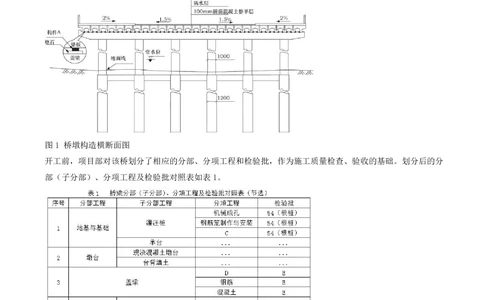

图1 桥墩构造横断面图
开工前，项目部对该桥划分了相应的分部、分项工程和检验批，作为施工质量检查、验收的基础。划分后的分
部（子分部）、分项工程及检验批对照表如表1。
钻孔灌注桩基础的承台最大尺寸为：长10m，宽8m，高3m。
事件一：根据地质条件，施工单位采用正循环回转钻孔法施工灌注桩，桩身达到设计强度的F并进行了无损检
测后进行了桩底和桩侧压浆，编制的施工方案技术要点如下：
1.为方便桩底后压浆，提前在钢筋笼上固定一根竖向压浆导管，入土深度5cm。
2.先进行桩底压浆，再进行桩侧压浆。
3.桩底压浆时，同一根桩要一次性压注。
4.同一墩位上的桩要同时压注。施工过程中，施工单位采用双控法控制压浆质量。停止压浆时，压浆的平均压力达标，浆量为设计压浆量的
75%。
事件二：施工单位设置的钻孔灌注桩质量控制关键点有：① 桩位坐标与垂直度控制。 ② H。③ 泥浆指标控
制。 ④ 护筒内水头高度。⑤ 孔径控制 ⑥ 桩顶、桩底标高的控制。⑦ J ⑧ 钢筋笼接头质量。⑨ K。
事件三：针对承台大体积混凝土施工编制的专项方案有如下说明：
①混凝土浇筑安排在一天中气温较高时进行；
②增加浇筑层厚度，加快浇筑速度；
③用改善骨料级配、降低水灰比、掺加混合料、掺加外加剂等方法，减少水泥用量。

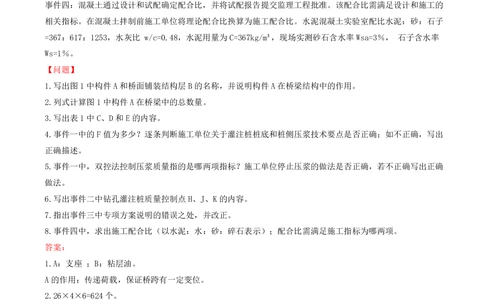

事件四：混凝土通过设计和试配确定配合比，并将试配报告提交监理工程批准。该配合比需满足设计和施工的
相关指标。在混凝土拌制前施工单位将理论配合比换算为施工配合比。水泥混凝土实验室配比水泥：砂：石子
=367：617：1253，水灰比 w/c=0.48，水泥用量为C=367kg/m³，现场实测砂石含水率Wsa=3％， 石子含水率
Ws=1％。
【问题】
1.写出图1中构件A和桥面铺装结构层B的名称，并说明构件A在桥梁结构中的作用。
2.列式计算图1中构件A在桥梁中的总数量。
3.写出表1中C、D和E的内容。
4.事件一中的F值为多少？逐条判断施工单位关于灌注桩桩底和桩侧压浆技术要点是否正确；如不正确，写出
正确描述。
5.事件一中，双控法控制压浆质量指的是哪两项指标？施工单位停止压浆的做法是否正确，若不正确写出正确
做法。
6.写出事件二中钻孔灌注桩质量控制点H、J、K的内容。
7.指出事件三中专项方案说明的错误之处，并改正。
8.事件四中，求出施工配合比（以水泥：水：砂：碎石表示）；配合比需满足施工指标为哪两项。
答案：
1.A：支座 ；B：粘层油。
A的作用：传递荷载，保证桥跨有一定变位。
2.26×4×6=624个。
3.C：水下灌注混凝土 D：模板安装 E：5个。
4.F：75%
（1）错误：至少提前在钢筋笼上固定3竖向压浆导管，入土深度不小于10cm。
（2）错误：先进行桩侧压浆，再进行桩底压浆。
（3）错误：桩底压浆时，同一根桩要分三次。
（4）错误：同一墩位上的桩要间隔压浆，时间不少于2h。
5.压浆双控指标：压力和压浆量施工单位停止压浆的做法是错误的。
改正：停止压浆时，压浆的平均压力达标，浆量不低于设计压浆量的80%。
6.H： 护筒埋深
J：清孔质量
K：导管接头质量检查与水下混凝土的灌注质量
7.①错误。
正确做法：混凝土浇筑安排在一天中气温较低时进行。
②错误。
正确做法：减少浇筑层厚度，加快散热速度。

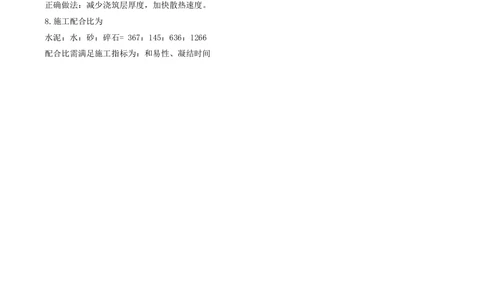

8.施工配合比为
水泥：水：砂：碎石= 367：145：636：1266
配合比需满足施工指标为：和易性、凝结时间
