路面部分
背景资料：
某施工单位承接了平原区一段长60.5km的双向四车道新建高速公路路面施工，该高速公路设计车速为100km/h，
全线均为填方路段，平均填方高度为1～2m，硬路肩宽3m，中央分隔带宽2m，单车道宽度为3.75m，土路肩宽0.75m，
（采用M7.5浆砌片石加固）。路面面层采用AC-16沥青混凝土，全线没有加宽与超高，行车道、硬路肩、路缘带

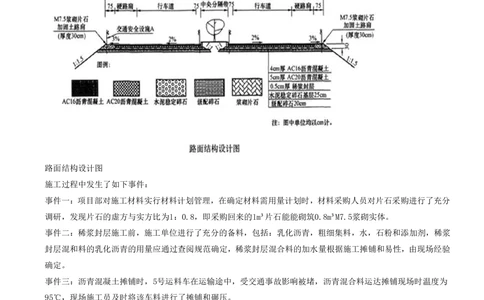

均采用相同的路面结构尺寸，路面结构设计如图所示：
路面结构设计图
施工过程中发生了如下事件：
事件一：项目部对施工材料实行材料计划管理，在确定材料需用量计划时，材料采购人员对片石采购进行了充分
调研，发现片石的虚方与实方比为1：0.8，即采购回来的1m³片石能能砌筑0.8m³M7.5浆砌实体。
事件二：稀浆封层施工前，施工单位进行了充分的备料，包括：乳化沥青，粗细集料，水，石粉和添加剂，稀浆
封层混和料的乳化沥青的用量应通过查阅规范确定，稀浆封层混合料的加水量根据施工摊铺和易性，由现场经验
确定。
事件三：沥青混凝土摊铺时，5号运料车在运输途中，受交通事故影响被堵，沥青混合料运达摊铺现场时温度为
95℃，现场施工员及时将该车料进行了摊铺和碾压。
事件四：当路面底基层施工完毕后，进行中央分隔带的开挖，先挖集水槽后挖纵向盲沟，一般采用人工开挖的方
式，开挖的土料应及时运走，以防止污染路面结构层。
该工程采用清单计价，施工合同中的清单单价部分摘录如下表所示：
项目 单位 单价（元） 备注
4cm厚AC16沥青混凝土面层 ㎡ 78.6
5cm厚AC20沥青混凝土 ㎡ 91.20.5cm厚稀浆封层 ㎡ 5
25cm厚水泥稳定碎石基层 ㎡ 102.5
20cm厚级配碎石垫层 ㎡ 55
M7.5浆砌片石加固土路肩 ㎡ 210
…… …… ……

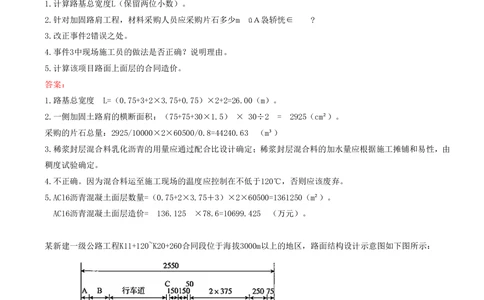

【问题】
1.计算路基总宽度L（保留两位小数）。
2.针对加固路肩工程，材料采购人员应采购片石多少m ūＡ袅轿恍∈ ?
3.改正事件2错误之处。
4.事件3中现场施工员的做法是否正确？说明理由。
5.计算该项目路面上面层的合同造价。
答案：
1.路基总宽度 L=（0.75+3+2×3.75+0.75）×2+2=26.00（m）。
2.一侧加固土路肩的横断面积：（75+75+30×1.5） × 30÷2 = 2925（cm²）。
采购的片石总量：2925/10000×2×60500/0.8=44240.63 （m³）
3.稀浆封层混合料乳化沥青的用量应通过配合比设计确定；稀浆封层混合料的加水量应根据施工摊铺和易性，由
稠度试验确定。
4.不正确。因为混合料运至施工现场的温度应控制在不低于120℃，否则应该废弃。
5.ACl6沥青混凝土面层数量=（0.75+2×3.75＋3）×2×60500=1361250（m²）。
AC16沥青混凝土面层造价= 136.125 ×78.6=10699.425 （万元）。
某新建一级公路工程K11+120~K20+260合同段位于海拔3000m以上的地区，路面结构设计示意图如下图所示：该合同段工程与其他工程或已有道路无交叉。依据交通运输部颁布的《公路工程基本建设概预算编制办法》
（2018），《公路工程预算定额》（2018）编制的该工程施工图预算，其中K11+120~K12+120底基层工程为：22300
㎡（底基层平均面积）。
厂拌基层稳定土混合料的定额如下表所示：各定额分项预算价格分别为：人工：80元/工日；稳定土混合料163.72
元/m³；水泥400/t；水：4元/m³；碎石：80元/m³；3m³以内轮胎式装载机：1200元/台班；300t/h以内稳定土厂
拌设备；1500元/台班。
1000㎡
水泥碎石
水泥剂量5%
单位 代号
序
压实厚度15cm 每增减1cm
号 项目
1 人工 工日 1 2.8 0.2
2 稳定土混合料 m3 — （151.15） （10.10）
3 32.5级水泥 t 823 16.755 1.117
4 水 m3 866 21 1
5 碎石 m3 958 220.32 14.69
6 3m³以内轮胎式装载机 台班 1051 0.48 0.03
7 300t/h以内稳定土厂拌设备 台班 1160 0.24 0.02
8 基价 元 1999 — —
【问题】
1.写出路面结构设计图A、B、C的名称。
2.计算K11+120~K12+120段底基层施工需拌制的水泥稳定碎石混合料的数量，并计算该部分厂拌底基层水泥稳定
碎石混合料的材料费和施工机械使用费。（计算结果保留小数点后两位）
答案：
1.A为土路肩，B为硬路肩，C为路缘带。
2.所需数量：22300×（151.15+10.10×3）/1000=4046.34m³
材料费：
22300×[（16.755+1.117×3）×400+（21+1×3）×4+（220.32+14.69×3）×80]/1000=653158.08元
施工机械使用费：22300×[（0.48+0.03×3）×1200+（0.24+0.02×3）×1500]/1000=25288.20元
