3.5 桥梁上部结构施工

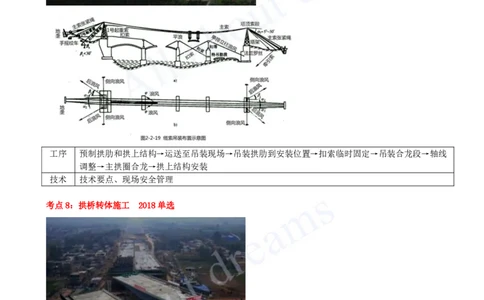

考点7：拱桥缆索吊装施工 2011案例、2019年案例
工序 预制拱肋和拱上结构→运送至吊装现场→吊装拱肋到安装位置→扣索临时固定→吊装合龙段→轴线
调整→主拱圈合龙→拱上结构安装
技术 技术要点、现场安全管理
考点8：拱桥转体施工 2018单选
竖转法
平转法 有平衡
无平衡
平竖结合法
考点9：其他拱桥施工方法（技术要点）[注：天一文化专有版权，未经许可不可转发或复印传播]
1、现浇混凝土拱圈
2、劲性骨架浇筑拱圈
3、钢管混凝土拱
4、悬臂法施工
考点10：钢桥施工
钢桥安装方法（2018多选）

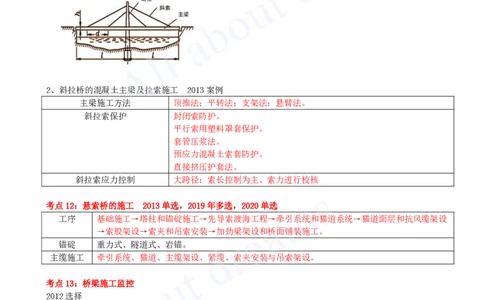

考点11：斜拉桥施工
体系：2021多选
1、斜拉桥的索塔施工 2013案例、2023案例
2、斜拉桥的混凝土主梁及拉索施工 2013案例
主梁施工方法 顶推法；平转法；支架法；悬臂法。
斜拉索保护 封闭索防护。
平行索用塑料罩套保护。
套管压浆法。
预应力混凝土索套防护。
直接挤压护套法。
斜拉索应力控制 大跨径：索长控制为主、索力进行校核
考点12：悬索桥的施工 2013单选，2019年多选，2020单选
工序 基础施工→塔柱和锚碇施工→先导索渡海工程→牵引系统和猫道系统→猫道面层和抗风缆架设
→索股架设→索夹和吊索安装→加劲梁架设和桥面铺装施工。
锚碇 重力式、隧道式、岩锚。
主缆施工 牵引系统、猫道、主缆架设、紧缆、索夹安装与吊索架设。
考点13：桥梁施工监控
2012选择
内容 正常条件运营物理与力学状态、桥梁附属构件工作状态、耐久性、环境条件。
范围 内力、应变、位移变化和裂纹。
方式 人工监测、自动监测、联合监测。
状态 静态、动态。
桥梁施工控制方法
事后控制法
预测控制法
自适应控制法
最大宽容度控制法
考点14：桥梁改建施工
2014单选[注：天一文化专有版权，未经许可不可转发或复印传播]
新旧桥梁的上部结构与下部结构互不连接；
改建方案 新、旧桥梁的上部结构和下部结构相互连接；
新、旧桥梁的上部结构连接而下部结构分离。
钢筋混凝土实心板和预应力混凝土空心板桥，新旧板梁拼接之间宜采用铰接或近似于
上部结构拼接的构造 铰接连接。
要求 预应力混凝土T梁或组合T梁桥，新旧T梁之间拼接宜采用刚性连接。
连续箱梁桥，新旧箱梁之间拼接宜采用铰接连接。
3.6 桥面及附属工程
2018案例、2024单选
桥梁支座有固定支座和活动支座两种。
桥梁工程常用的支座形式包括：板式橡胶支座、球型支座、特殊支座等。

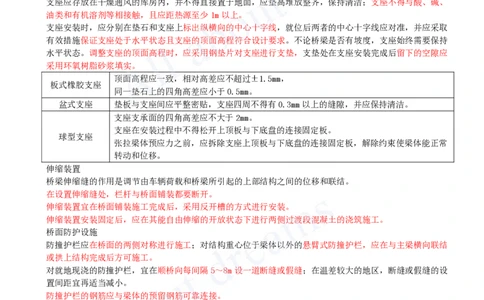

支座应存放在干燥通风的库房内，并不得直接置于地面，应垫高堆放整齐，保持清洁；支座不得与酸、碱、
油类和有机溶剂等相接触，且应距热源至少1m以上。
支座安装时，应分别在垫石和支座上标出纵横向的中心十字线，就位后两者的中心十字线应对准，并应采取
有效措施保证支座处于水平状态且支座的顶面高程符合设计要求。不论桥梁是否有坡度，支座始终需要保持
水平状态。调整支座的顶面高程时，应采用钢垫片对支座进行支垫，支垫处在支座安装完成后留下的空隙应
采用环氧树脂砂浆填实。
顶面高程应一致，相对高差应不超过±1.5mm，
板式橡胶支座
同一垫石上的四角高差应小于0.5mm。
盆式支座 垫板与支座间应平整密贴，支座四周不得有0.3mm以上的缝隙，并应保持清洁。
支座支承面的四角高差应不大于2mm。
支座在安装过程中不得松开上顶板与下底盘的连接固定板。
球型支座
张拉梁体预应力之前，应拆除支座上顶板与下底盘的连接固定板，解除约束使梁体能正常
转动和位移。
伸缩装置
桥梁伸缩缝的作用是调节由车辆荷载和桥梁所引起的上部结构之间的位移和联结。
在设置伸缩缝处，栏杆与桥面铺装都要断开。
伸缩装置宜在桥面铺装施工完成后，采用反开槽的方式进行安装。
伸缩装置安装固定后，应在其能自由伸缩的开放状态下进行两侧过渡段混凝土的浇筑施工。
桥面防护设施
防撞护栏应在桥面的两侧对称进行施工；对结构重心位于梁体以外的悬臂式防撞护栏，应在与主梁横向联结
或拱上结构完成后方可施工。
对就地现浇的防撞护栏，宜在顺桥向每间隔5～8m设一道断缝或假缝；在温差较大的地区，断缝或假缝的设
置间距宜再适当减小。
防撞护栏的钢筋应与梁体的预留钢筋可靠连接。
宜采用坍落度较低的干硬性混凝土，浇筑时应分层进行，分层厚度宜不超过200mm。
3.7 桥梁工程质量通病及防治措施
考点总汇
1、钻孔灌注桩断桩及钢筋混凝土梁桥预拱度偏差的防治。
2、箱梁两侧腹板混凝土厚度不均及钢筋混凝土结构构造裂缝的防治。
3、悬臂浇筑钢筋混凝土箱梁的施工挠度控制及桥面铺装病害的防治。
4、桥梁伸缩缝病害及桥头跳车的防治。
3.8 桥梁工程改（扩）建
略
