3.4 桥梁下部结构技术
考点总汇
1、桩基础施工
2、沉井施工
3、地下连续墙施工
4、基坑施工
5、浅基础与承台施工
6、桥墩与桥台施工
7、圬工结构施工

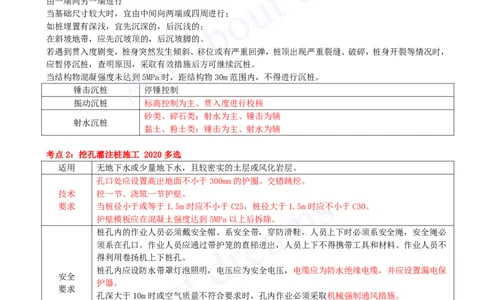

考点1：沉入桩施工
沉桩顺序
由一端向另一端进行
当基础尺寸较大时，宜由中间向两端或四周进行；
如桩埋置有深浅，宜先沉深的，后沉浅的；
在斜坡地带，应先沉坡顶的，后沉坡脚的。
若遇到贯入度剧变，桩身突然发生倾斜、移位或有严重回弹，桩顶出现严重裂缝、破碎，桩身开裂等情况时，
应暂停沉桩，查明原因，采取有效措施后方可继续沉桩。
当结构物混凝强度未达到5MPa时，距结构物30m范围内，不得进行沉桩。
锤击沉桩 停锤控制
振动沉桩 标高控制为主、贯入度进行校核
砂类、碎石类：射水为主、锤击为辅
射水沉桩
黏土、粉土类：锤击为主、射水为辅
考点2：挖孔灌注桩施工 2020多选
适用 无地下水或少量地下水，且较密实的土层或风化岩层。
孔口处应设置高出地面不小于300mm的护圈。交错跳挖。
技术 挖一节、浇筑一节护壁。
要求 当桩径小于或等于1.5m时应不小于C25，桩径大于1.5m时应不小于C30。
护壁模板应在混凝土强度达到5MPa以上后拆除。
桩孔内的作业人员必须戴安全帽、系安全带，穿防滑鞋，人员上下时必须系安全绳，安全绳必
须系在孔口。作业人员应通过带护笼的直梯进出，人员上下不得携带工具和材料。作业人员不
得利用卷扬机上下桩孔。
桩孔内应设防水带罩灯泡照明，电压应为安全电压，电缆应为防水绝缘电缆，并应设置漏电保
安全
护器。
要求
孔深大于10m时或空气质量不符合要求时，孔内作业必须采取机械强制通风措施。
孔深不宜超过15m。孔深超过15m的桩孔内应配备有效的通信器材，作业人员在孔内连续作业不
得超过2h；桩周支护应采用钢筋混凝土护壁，护壁上的爬梯应每间隔8m设一处休息平台。
孔深超过30m的应配备作业人员升降设备。
考点3：钻孔灌注桩施工
2023单选、2022案例、2018案例、2018（11月）案例、2017案例、2015单选、2014单选、2010多选、2009
多选
桩位位于旱地时，可在原地适当平整并填土压实形成工作平台。
桩位位于浅水区时，宜采用筑岛法施工。
平台
桩位位于深水区时，宜搭设钢制平台。
当水位变动不大时，亦可采用浮式工作平台。
护筒 护筒能稳定孔壁、防止塌孔，还有隔离地表水、保护孔口地面、固定桩孔位置和起到钻头导向[注：天一文化专有版权，未经许可不可转发或复印传播]
作用等。
护筒顶宜高于地面0.3m或水面1.0～2.0m，同时应高于桩顶设计高程1m。
在有潮汐影响的水域，护筒顶应高出施工期最高潮水位1.5～2.0m，并应在施工期间采取稳定孔
内水头的措施；当桩孔内有承压水时，护筒顶应高于稳定后的承压水位2.0m以上。护筒的埋置
深度在旱地或筑岛处宜为2～4m。对有冲刷影响的河床，护筒宜沉入施工期局部冲刷线以下1.0～
1.5m。
制备 浮悬钻渣、冷却钻头、润滑钻具、增大静水压力。
泥浆 隔断孔内外渗流，防止塌孔。

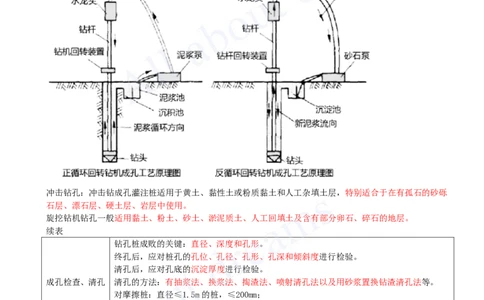

螺旋钻孔、正循环回转钻孔，反循环回转钻孔，潜水钻机钻孔，冲抓钻孔，冲击钻孔、旋挖钻
钻孔
机钻孔。
冲击钻孔：冲击钻成孔灌注桩适用于黄土、黏性土或粉质黏土和人工杂填土层，特别适合于在有孤石的砂砾
石层、漂石层、硬土层、岩层中使用。
旋挖钻机钻孔一般适用黏土、粉土、砂土、淤泥质土、人工回填土及含有部分卵石、碎石的地层。
续表
钻孔桩成败的关键：直径、深度和孔形。
终孔后，应对桩孔的孔位、孔径、孔形、孔深和倾斜度进行检验。
清孔后，应对孔底的沉淀厚度进行检验。
成孔检查、清孔 清孔的方法：有抽浆法、换浆法、掏渣法、喷射清孔法以及用砂浆置换钻渣清孔法等。
对摩擦桩：直径≤1.5m的桩，≤200mm；
对直径>1.5m、桩长>40m或土质较差的桩，≤300mm。
对端承桩，沉淀厚度不大于设计规定，设计未规定时，≤50mm。
钢筋笼制作与
保护层、定位
吊装
灌注水下混凝
导管法、试验、首批灌注、灌注要求、桩身检测
土
灌注桩后压浆
D＜1200mm：2根压浆管；
压浆管布置 1200mm≤D＜2500mm：3根压浆管；
D≥2500mm：4根压浆管；
黏性土、粉土和砂土层宜不小于100mm；
入土深度
对碎石土和全风化、强风化岩层宜不小于50mm[注：天一文化专有版权，未经许可不可转发或复印传播]
压浆顺序 按先桩侧、后桩底的顺序进行
桩底压浆时，对同一根桩的压浆宜分3次进行，且宜依次按40%、40%、20%的压浆量循环等
量压入。
同时压浆的平均压力达到设计要求的终止压力并持荷
5min；
大于或等于0.8倍设计要求终止压力的情况下，增加
压浆量与压力 压浆量满足设计要求
压浆量至120%后
双控
小于0.8倍设计要求终止压力的情况下，增加压浆量
至150%后
平均压力大于设计要求的终止压力 当压浆总量大于设计要求的80%时。

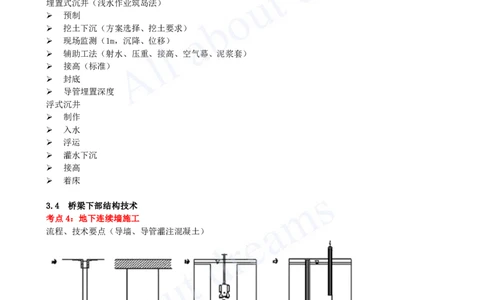

考点3：沉井施工
埋置式沉井（浅水作业筑岛法）
Ø 预制
Ø 挖土下沉（方案选择、挖土要求）
Ø 现场监测（1m，沉降、位移）
Ø 辅助工法（射水、压重、接高、空气幕、泥浆套）
Ø 接高（标准）
Ø 封底
Ø 导管埋置深度
浮式沉井
Ø 制作
Ø 入水
Ø 浮运
Ø 灌水下沉
Ø 接高
Ø 着床
3.4 桥梁下部结构技术
考点4：地下连续墙施工
流程、技术要点（导墙、导管灌注混凝土）
