第2章 城市桥梁工程
案例（五）
背景资料：
某公司承接了某市高架桥工程，桥幅宽25m，共14跨，跨径为16m，为双向六车道，上部结构为预应力空心板梁，

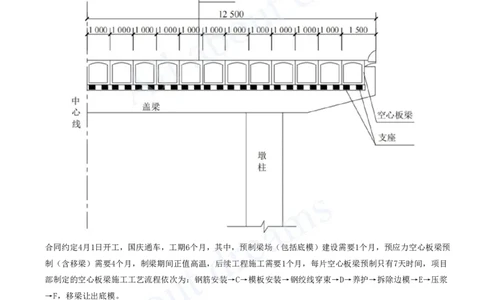

半幅桥断面示意图如图2所示。
合同约定4月1日开工，国庆通车，工期6个月，其中，预制梁场（包括底模）建设需要1个月，预应力空心板梁预
制（含移梁）需要4个月，制梁期间正值高温，后续工程施工需要1个月，每片空心板梁预制只有7天时间，项目
部制定的空心板梁施工工艺流程依次为：钢筋安装→C→模板安装→钢绞线穿束→D→养护→拆除边模→E→压浆
→F，移梁让出底模。
项目部采购了一批钢绞线共计180t，抽取部分进行了力学性能试验及其他试验，检验合格后用于预应力空心板梁
制作。
问题：
1.写出图2桥面铺装层中A、B的名称，并写出B的作用。
2.写出图中桥梁支座的作用，以及支座的名称。
3.补齐项目部制定的预应力空心板梁施工工艺流程，写出C、D、E、F的工序名称。
4.项目部采购的钢绞线按规定应分为几个检验批进行抽样检测，每检验批抽取几根进行力学性能试验和其他试[注：天一文化专有版权，未经许可不可转发或复印传播]
验？
5.计算本工程共需多少片中板。
1.（1）A：沥青混凝土面层；B：水泥混凝土基层（混凝土整平层）
（2）调整桥面标高、保护桥面板、借以敷设防水层。
2.（1）作用：传递荷载，保证桥跨结构能产生一定的变位。
(2）板式橡胶支座。
3.C：预应力管道安装；D：混凝土浇筑；E：钢绞线张拉；F：封锚。
4.应分为2个检验批；每检验批应抽取3根。
5.中板数量为：14ⅹ22=308（片）
考点1：桥梁的基本组成
（1）桥台：设在桥的两端，一边与路堤相接，以防止路堤滑塌，另一边则支承桥跨结构的端部。为保护桥台和
路堤填土，桥台两侧常做锥形护坡、挡土墙等防护工程。
（2）支座系统：在桥跨结构与桥墩或桥台的支承处所设置的传力装置。它不仅要传递很大的荷载，并且要保证
桥跨结构能产生一定的变位。

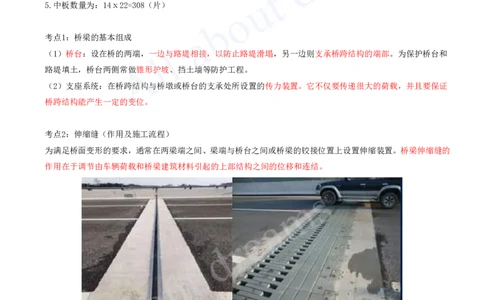

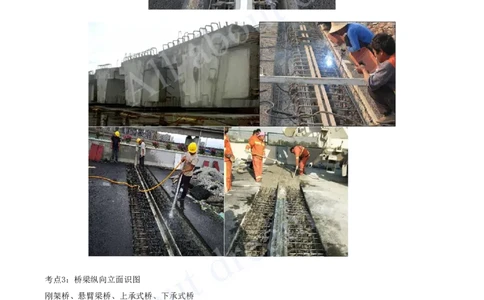

考点2：伸缩缝（作用及施工流程）
为满足桥面变形的要求，通常在两梁端之间、梁端与桥台之间或桥梁的铰接位置上设置伸缩装置。桥梁伸缩缝的
作用在于调节由车辆荷载和桥梁建筑材料引起的上部结构之间的位移和连结。[注：天一文化专有版权，未经许可不可转发或复印传播]
考点3：桥梁纵向立面识图
刚架桥、悬臂梁桥、上承式桥、下承式桥[注：天一文化专有版权，未经许可不可转发或复印传播]
考点4：预应力施工
1.预应力目的是减小拉应力，延缓构件开裂（或者不开裂），从而提升构件的抗裂性能和刚度。
2.后张法灌浆料：防腐，恢复预应力筋与混凝土之间的粘结力。
3.预应力筋张拉时，应对张拉力、压力表读数、张拉伸长值、锚固回缩及异常情况处理等作出详细记录。
（潘老师口诀：张拉伸长回缩压力表异常）
