案例（十一）
资料背景：
某城市浅埋暗挖隧道长550m, 沿线下穿道路、管线等市政设施。隧道设计为马蹄形断面，复合式衬砌结构由外向

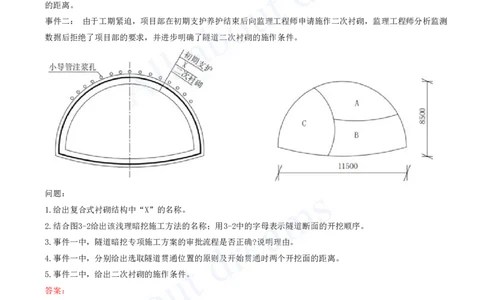

内依次为初期支护、X、二次衬砌，如图3-1所示隧道开挖断面尺寸为11.5m×8.5m, 断面开挖分块如图3-2所示。
全线设三座竖井相向掘进施工。
施工过程中发生如下事件：
事件一：项目部编制了隧道暗挖专项施工方案，经项目经理审批后组织专家论证。专家组认为：①所选取的隧道
贯通位置不合理，建议调整；②开始贯通时需停止一个开挖面作业，改为单向掘进，方案应明确此时两个开挖面
的距离。
事件二： 由于工期紧迫，项目部在初期支护养护结束后向监理工程师申请施作二次衬砌，监理工程师分析监测
数据后拒绝了项目部的要求，并进步明确了隧道二次衬砌的施作条件。
问题：
1.给出复合式衬砌结构中“X”的名称。
2.结合图3-2给出该浅理暗挖施工方法的名称；用3-2中的字母表示隧道断面的开挖顺序。
3.事件一中，隧道暗挖专项施工方案的审批流程是否正确?说明理由。
4.事件一中，分别给出选取隧道贯通位置的原则及开始贯通时两个开挖面的距离。
5.事件二中，给出二次衬砌的施作条件。
答案：
1.X为防水层。（2分）
2.单侧壁导坑法； C→A→B。（2+3分）
3.（1）不正确；（1分）
（2）理由：专项施工方案编制完成后应经施工单位技术负责人审核签字、加盖单位公章，并由总监理工程师签
字、加盖执业印章。经项目经理审批错误。（4分）
4.（1）原则：土质较好地段；避开上方道路及管线。（2分）
（2）两个开挖面的距离为两倍洞跨且不小于10m，即两个开挖面距离为23m。（2分）
5.初期支护结构变形基本稳定；防水层施做完毕且验收合格。（2+2分）[注：天一文化专有版权，未经许可不可转发或复印传播]

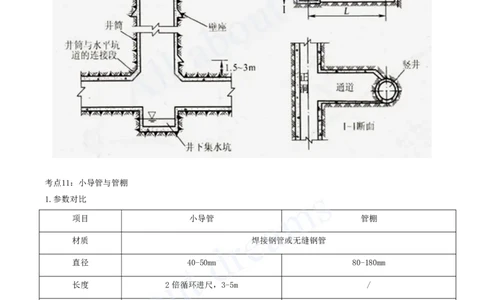

考点10：工作井施工
锁口圈梁识图、防止井壁下沉措施
考点11：小导管与管棚
1.参数对比
项目 小导管 管棚
材质 焊接钢管或无缝钢管
直径 40-50mm 80-180mm
长度 2倍循环进尺，3-5m /
搭接长度 1m 3m
布置间距 / 300-500mm
2.管棚施工工艺流程：
测放孔位→钻机就位→水平钻孔（高孔位向低孔位）→压入钢管→注浆（向钢管内或管周围土体）→封口。
3.管棚注浆作用：增加钢管的强度与刚度，加固周围地层。
考点12：浅埋暗挖法复合式衬砌[注：天一文化专有版权，未经许可不可转发或复印传播]
超前支护的作用是稳定开挖面土体、提高开挖面土体的自立性和稳定性。
初期支护的作用是加固围岩，控制围岩变形，防止围岩松动失稳，一般由钢格栅（型钢拱架）、纵向连接筋、钢
筋网、喷射混凝土等组成。
初期支护的变形达到基本稳定且防水验收合格后，可以进行二次衬砌混凝土施工。
考点13：初期支护
1.浅埋暗挖法初期支护主要包括钢格栅（钢拱架）、钢筋网片、纵向连接筋、喷射混凝土等支护结构。
2.喷射混凝土应采用早强混凝土，其强度必须符合设计要求。可根据工程需要掺用外加剂，速凝剂应根据水泥品
种、水胶比等，通过不同掺量的混凝土试验选择最佳掺量，使用前应做凝结时间试验，要求初凝时间不应大于5min，
终凝时间不应大于10min。

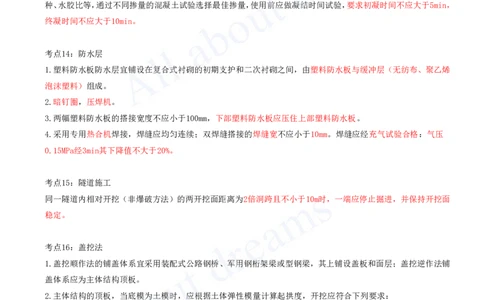

考点14：防水层
1.塑料防水板防水层宜铺设在复合式衬砌的初期支护和二次衬砌之间，由塑料防水板与缓冲层（无纺布、聚乙烯
泡沫塑料）组成。
2.暗钉圈，压焊机。
3.两幅塑料防水板的搭接宽度不应小于100mm，下部塑料防水板应压住上部塑料防水板。
4.采用专用热合机焊接，焊缝应均匀连续；双焊缝搭接的焊缝宽不应小于10mm。焊缝应经充气试验合格：气压
0.15MPa经3min其下降值不大于20%。
考点15：隧道施工
同一隧道内相对开挖（非爆破方法）的两开挖面距离为2倍洞跨且不小于10m时，一端应停止掘进，并保持开挖面
稳定。
考点16：盖挖法
1.盖挖顺作法的铺盖体系宜采用装配式公路钢桥、军用钢桁架梁或型钢梁，其上铺设盖板和面层；盖挖逆作法铺
盖体系应为主体结构顶板。
2.主体结构的顶板，当底模为土模时，应根据土体弹性模量计算起拱度，开挖应符合下列要求：
（1）距离结构设计标高0.2m内的土方应采用人工开挖。
（2）墙柱接头处土方应开挖至接头以下至少0.5m,并呈倾斜状。
3.板底斜向施工缝宜留置在板下500～800mm。

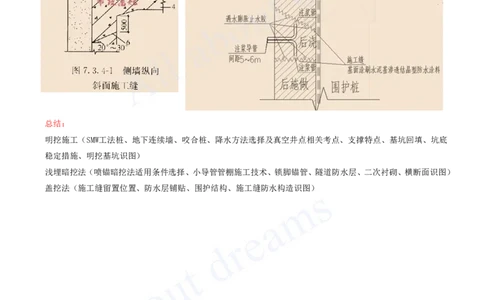

4.盖挖逆作法防水施工
（1）板底以下500mm范围内的墙体应与结构顶板、楼板同时浇筑，墙体的下部应做成斜坡形，斜坡形下部应预留
300~500mm空间，并应待下部先浇筑混凝土施工14d后再行浇筑。
（2）浇筑混凝土前施工缝表面应凿毛、清理干净，并应涂刷界面剂、设置遇水膨胀止水胶条和预埋注浆管。[注：天一文化专有版权，未经许可不可转发或复印传播]
总结：
明挖施工（SMW工法桩、地下连续墙、咬合桩、降水方法选择及真空井点相关考点、支撑特点、基坑回填、坑底
稳定措施、明挖基坑识图）
浅埋暗挖法（喷锚暗挖法适用条件选择、小导管管棚施工技术、锁脚锚管、隧道防水层、二次衬砌、横断面识图）
盖挖法（施工缝留置位置、防水层铺贴、围护结构、施工缝防水构造识图）
