pyCCDA-PLC I/O模板接口图自动生成

CCDA python 电气原理图 PLC  接口模板

        生成接口图有以下的流程：

      1. 从数据表提取数据，生成项目数据库；

      2. 完善原理图，增加对应的原理接口信息；

      3.  从项目数据库和原理数据库提取信息，根据控制原理图编号，生成接口信息数据库；

     4. 从接口数据库提取数据，生成接口图。

       这个程序，每一步生成的数据，都保留在项目数据库中，数据库都具备维护功能，可以增减和修改数据，给生成接口图提供更加灵活的处理方式，比直接生成要好很多。

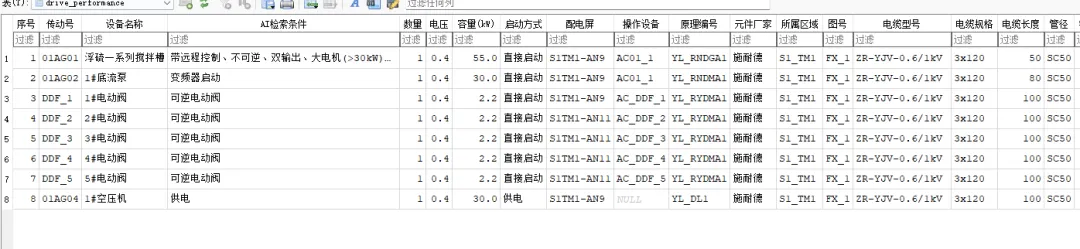

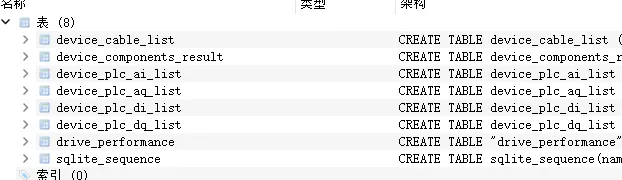

    最终数据库如下：

与项目有关的数据都存储在一个数据库文件中。

        程序的主要功能如下：

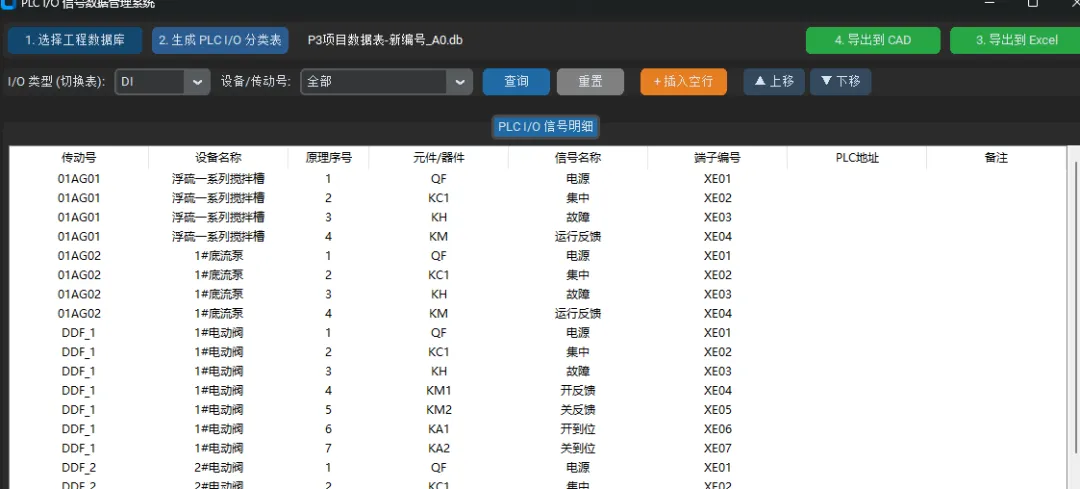

选择数据库后，点击生成PLCI/O分类表，数据生成。

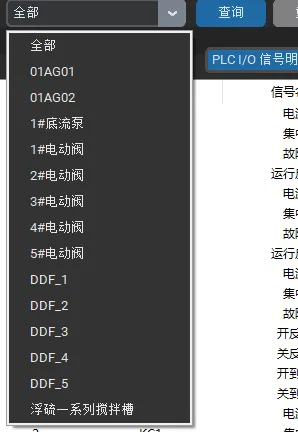

可以按I/O类型，也可以按设备查询数据。

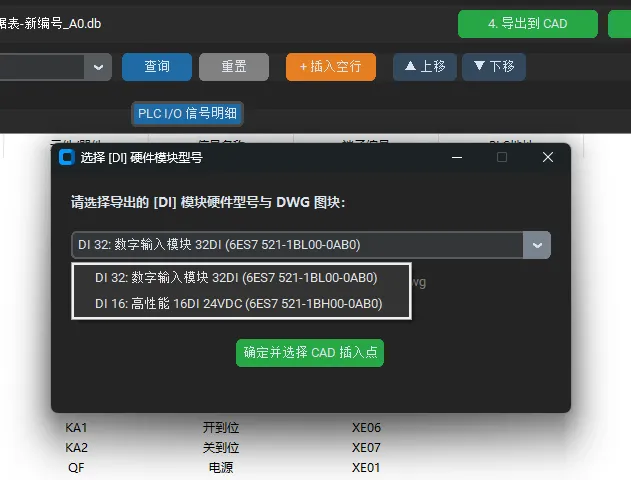

 点击：导出CAD后，给出提示信息，选择不同的模板输出

 三、运行结果

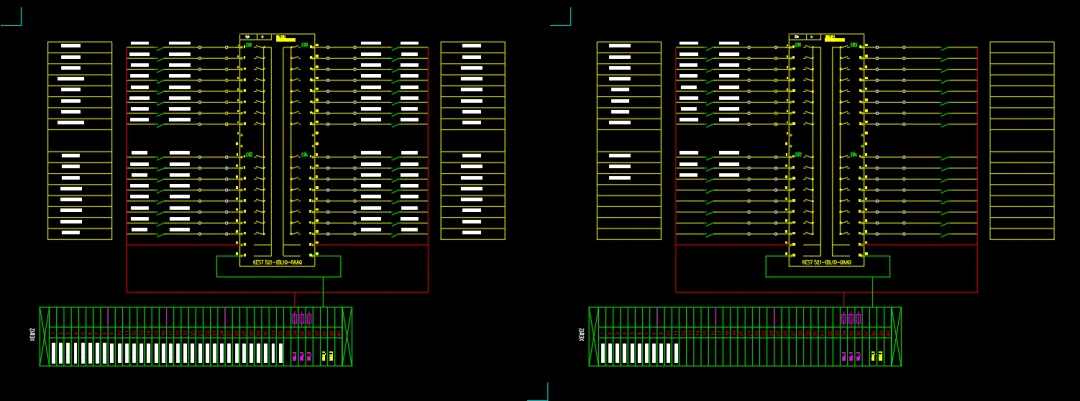

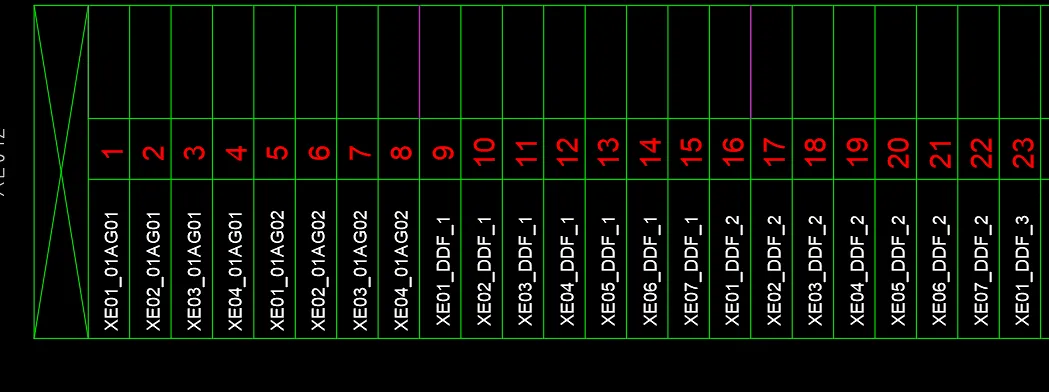

        最终生成的接口图如下：

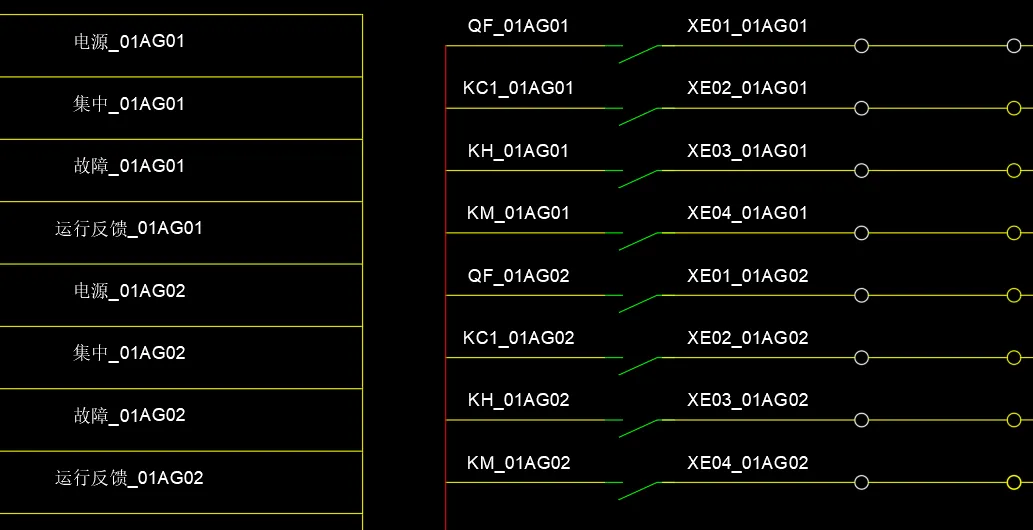

 将数据填入对应的位置，这里文字不是属性，按位置写入，方便后续修改；

  后面的程序还有自动修改I/O点的功能，可以自动编号。

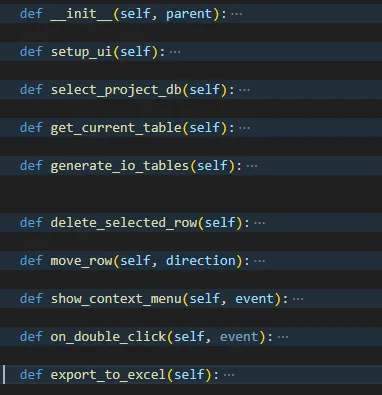

      程序分为以下几个部分：

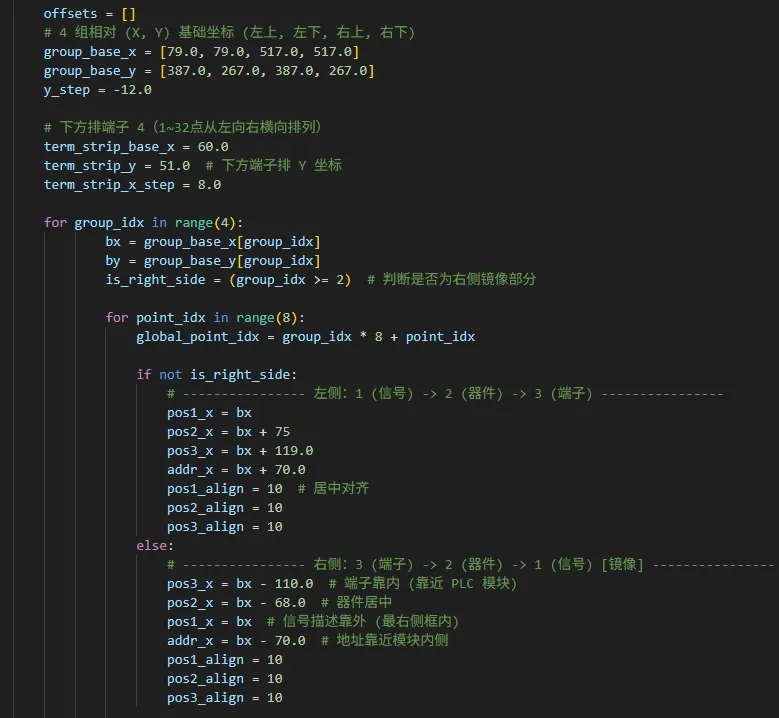

      1）定义偏移量：

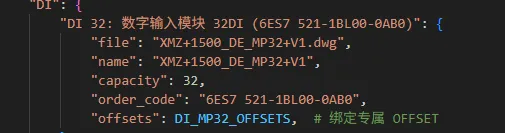

  2）定义模板信息

3）定义程序界面和连接数据库：

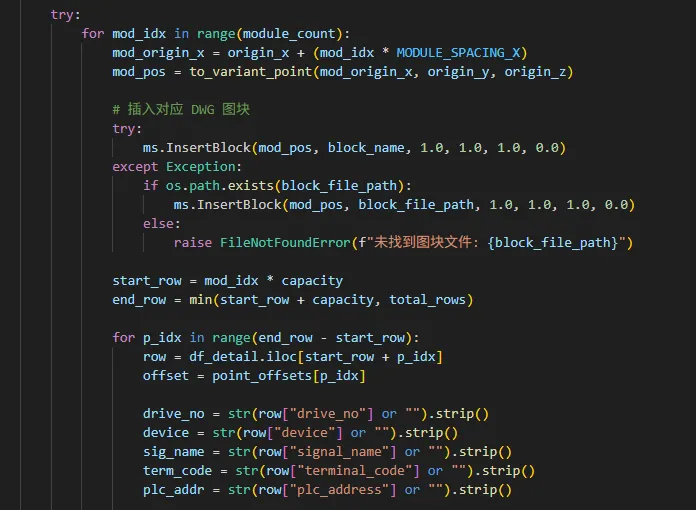

4） 输出CAD:

 五、小结

     控制原理图和PLC接口信息是对应的，自动生成水到渠成。

     每一步存储数据库，具备数据维护功能，使设计更加灵活可控。

    采用这种方法，可以生成各种接口图，随着系统数据的完善，系统更加实用。
