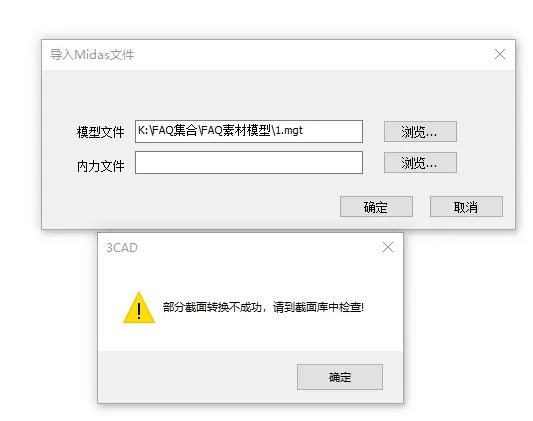

导入过程提示截面转化问题，生成模型后需要解决截面的问题。

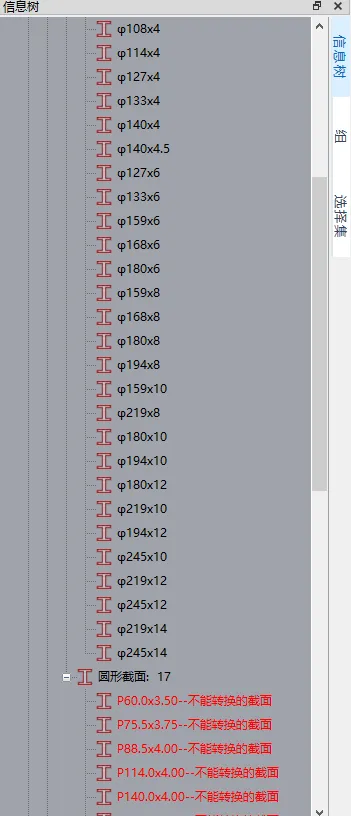

导入后截面异常，信息树提示截面都是圆形截面且为不能转换的截面。

解决办法：

读入网架标准库截面

更新信息树如下：

通过信息树右键选择构件，然后拖动圆管截面到模型中来修改模型截面。

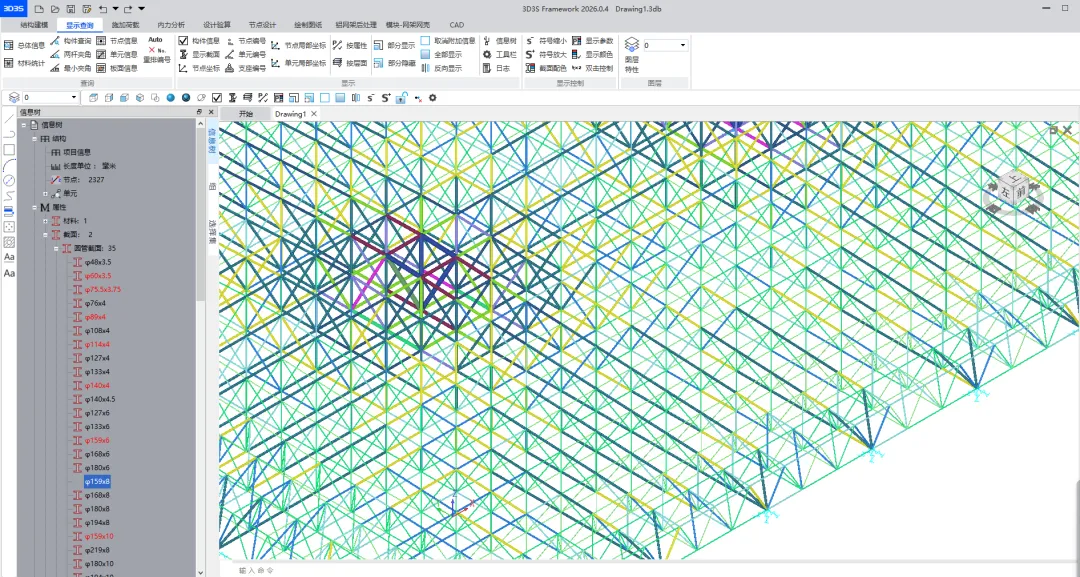

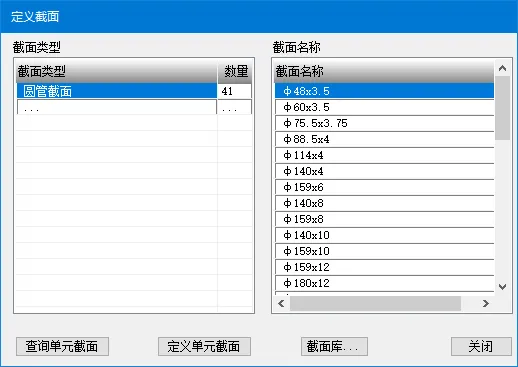

截面正常定义显示如下：

杆件导风荷载除了封闭面之外，还有的影响因素

① 模型在世界坐标系下的标高

② 风总信息对话框中的参数“参考点高度”

参考点高度为参考整体坐标系的上下平移，输入正值，模型下移，输入负值，模型上移。软件通过模型施加标高减去参考点高度得到风荷载的计算标高，如果计算标高小于零，则风荷载为0

如下例题：

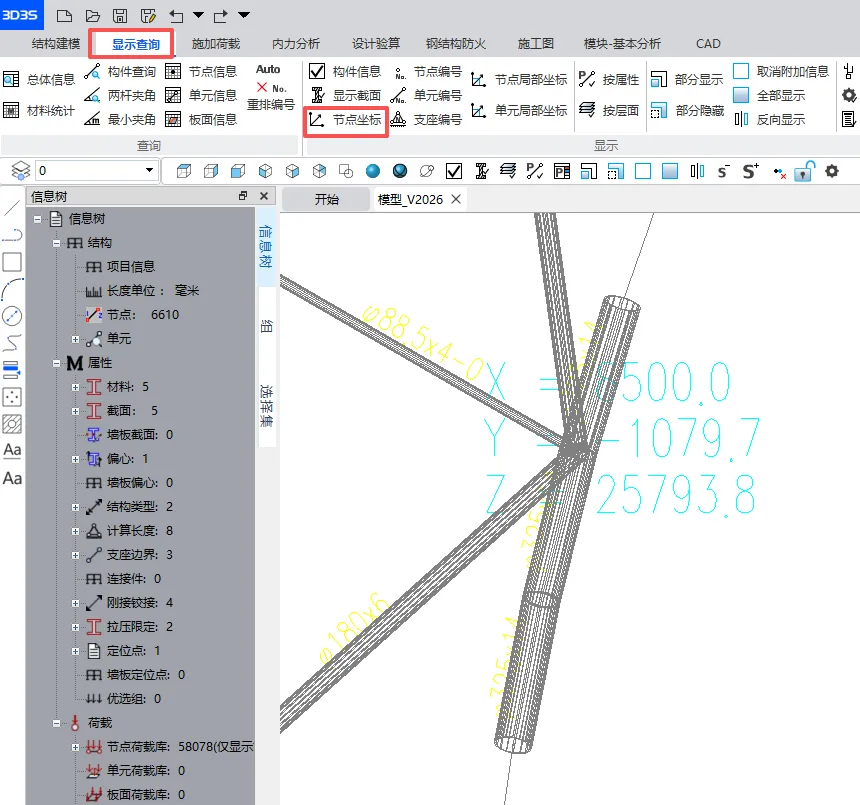

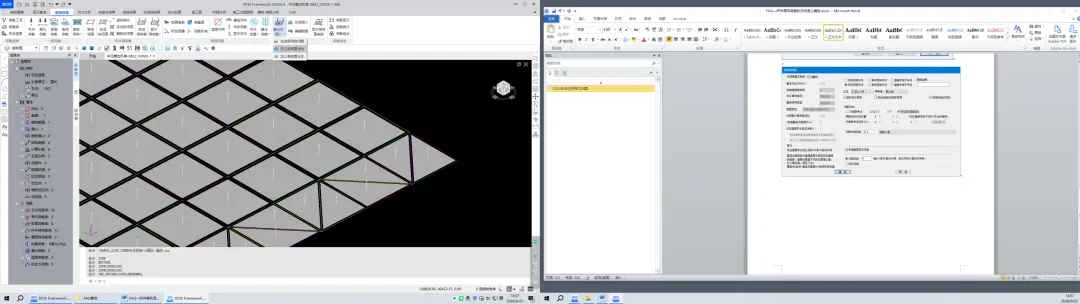

模型中任意一点在世界坐标系下的标高，可以通过显示查询，节点坐标查看。

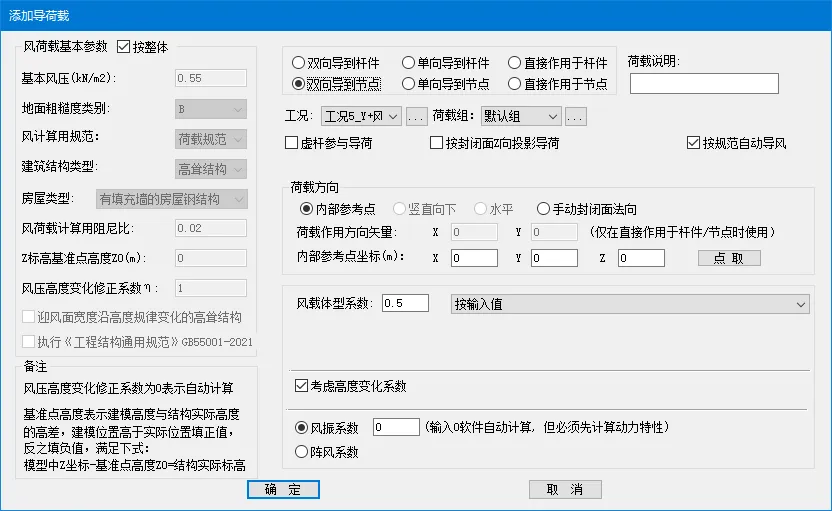

自动导荷载后跳出的结果

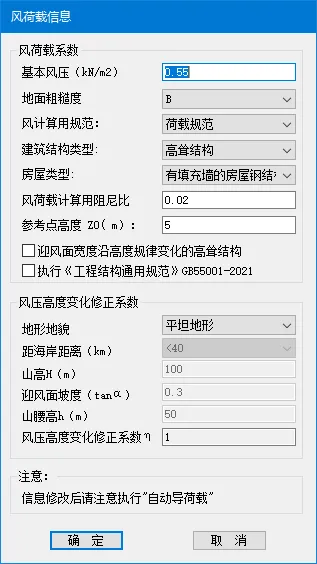

修改参考但高度为-5

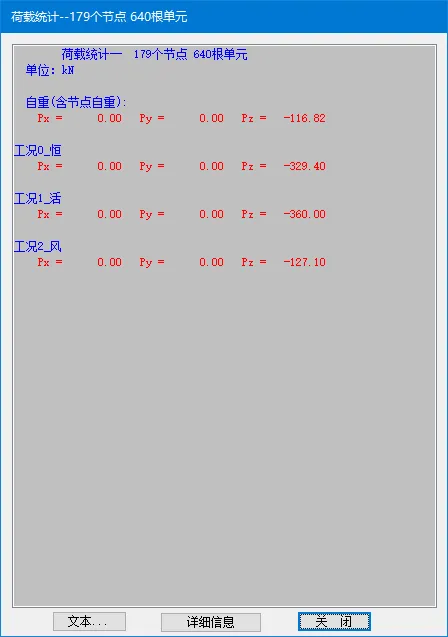

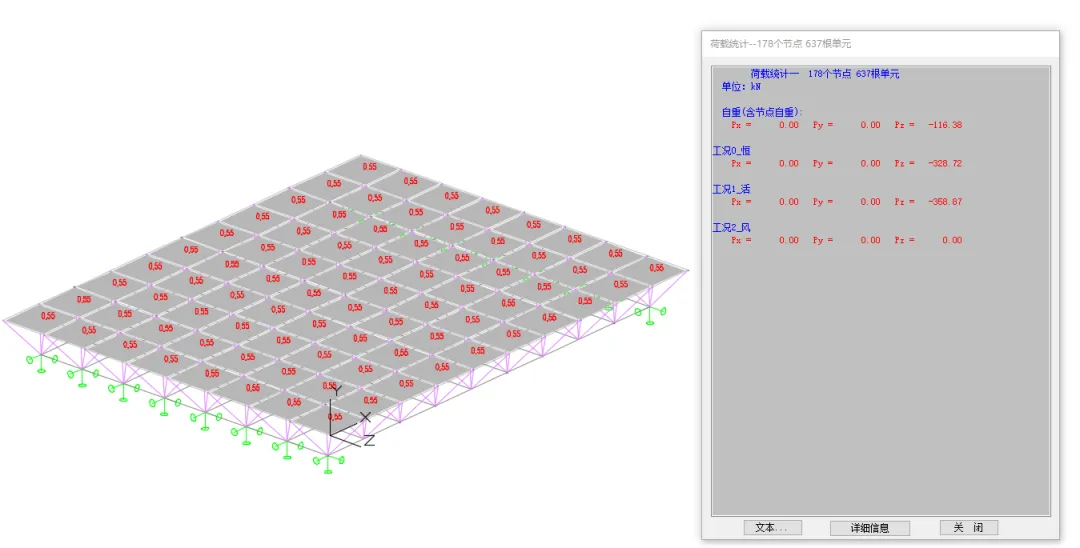

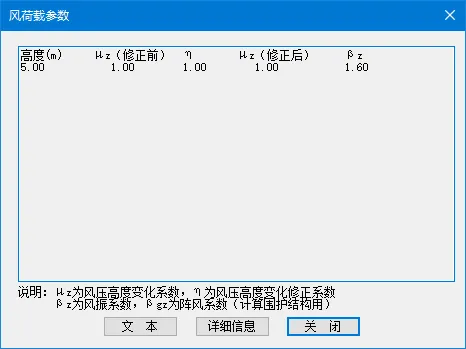

荷载统计结果如下，需确保自动导荷载后风荷载参数对话框高度是项目实际标高，从而保证风荷载数值的正确性。

导风荷载的方向确定有两种方式，一种是按内部参考点的方式

内部参考点坐标：根据结构内部的任意一点（可以是已知节点，也可以不是节点），可以确定所选面的外法线方向，用于确定风荷载的方向。

若体型系数>0，则受风荷方向沿着法向指向内部参考点，受风压力；若体型系数<0，则受风荷方向沿着法向背离内部参考点，受风吸力。

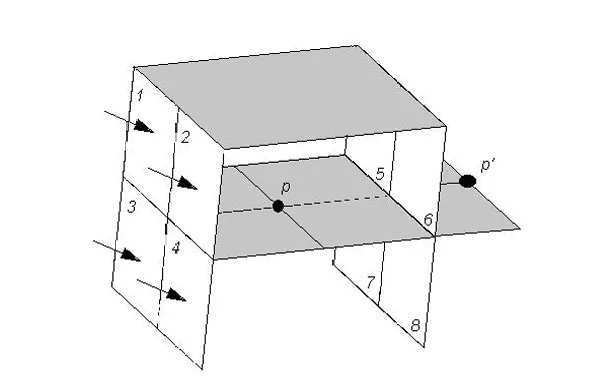

比如下图：对由封闭四边形1，2，3，4组成的区域，存在风压力（方向如箭头所示）； 事先输入的风载体型系数为正数0.8，表示对1，2，3，4区域为压力，这时软件就需要内部参考点来判断压力荷载是朝什么方向的。点取p点来指定建筑物内部的一点，那么软件可以自动导得正确的荷载方向。 如果点取了p'点，虽然p'不在建筑物内部，对1，2，3，4的区域导风荷载的结果是一样的，结果也是对的；但对5，6，7，8的区域导风荷载的方向就不对了，即填入体型系数为0.8，导出来的风荷载却是吸力。

内部参考点坐标可以手输，也可以按“点取”按钮在屏幕上选取。

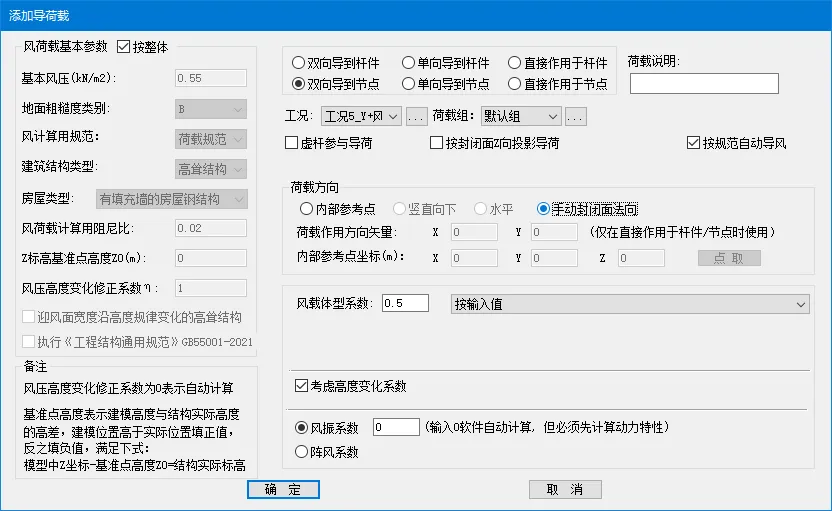

另外一种是按手动封闭面法向的方式确定:

如果体型系数为正，则荷载与封闭面法向相同。

如果体型系数为负，则荷载与封闭面法向相反。

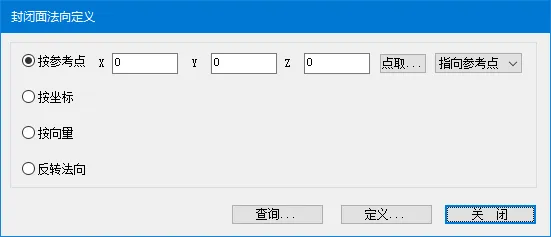

封闭面法向显示，通过按分区导入菜单下，定义封闭面法向对话框定义和显示
