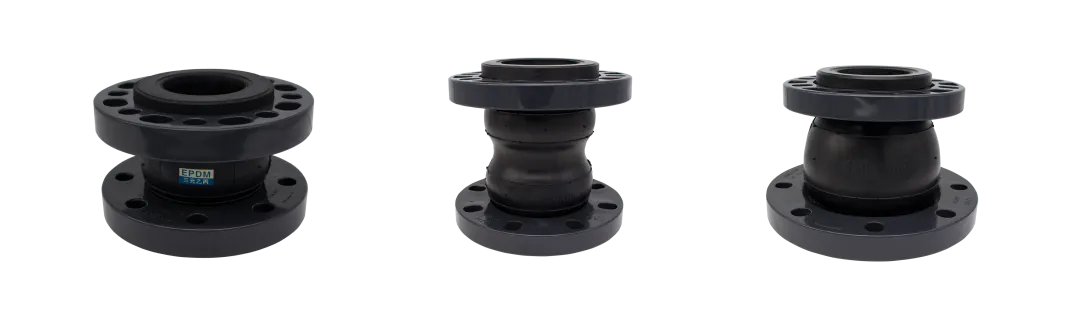

施工建议|软连接产品安装指南

安装建议

• 安装前，请核对产品型号、规格、压力等级及材质是否与需求一致，检查外观完好、法兰螺栓孔与管道法兰匹配，确认无误后安装。同时，检查管道两端法兰是否平行对中、法兰面有无损伤，并清理法兰面及管道内的焊渣、锈蚀等杂物，确保接触面干净整洁，以利密封。

• 安装时，橡胶软连接应处于自然松弛状态，严禁强行拉伸、过度压缩、偏转或错位安装，以免影响密封效果和使用寿命。

• 螺栓方向与长度：螺栓应从法兰内侧向外穿入，螺杆朝向法兰外侧，便于紧固和检查；螺栓长度要合适。过长可能顶伤橡胶球体，过短则无法提供足够紧固力。拧紧后，螺栓应露出螺母约2~3个螺距。

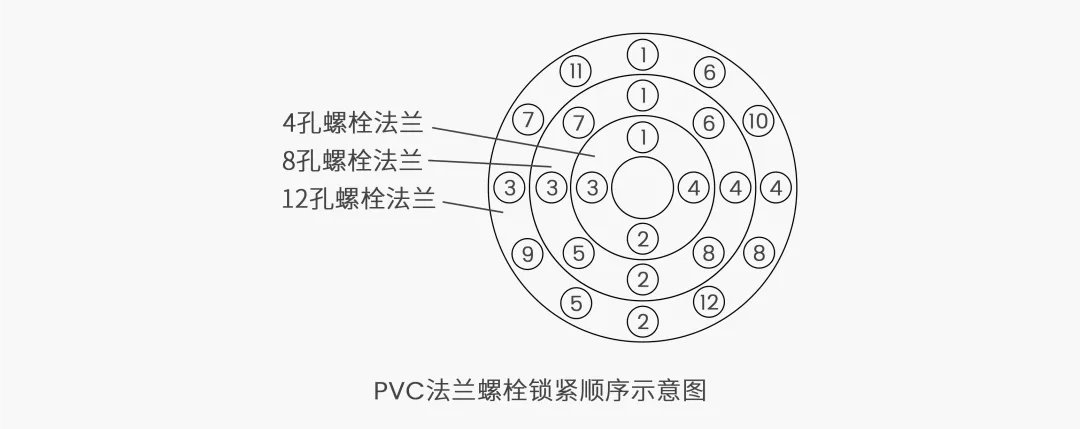

• 紧固方法：必须采用对角、逐步、均匀的方式拧紧法兰螺栓，避免法兰受力不均导致压裂或偏斜。严禁一次性拧紧单侧螺栓，防止损坏法兰或造成密封失效。

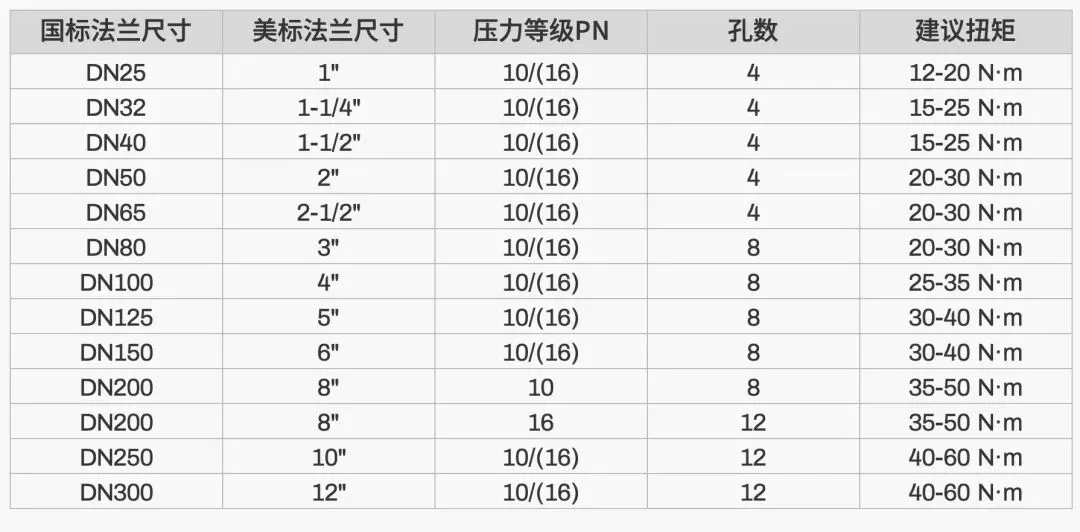

• PVC法兰螺栓建议扭矩：

• 紧固完成后，请观察法兰间隙是否均匀，软连接有无扭曲或偏斜。若一切正常，则安装完成。

注意事项

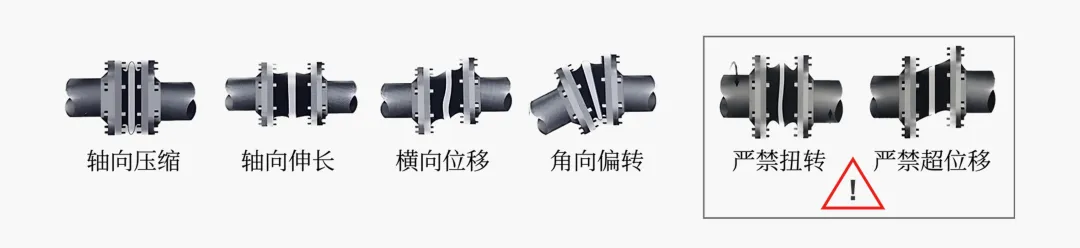

• 位移量限制：软连接的设计是为了吸收管道的位移，但每个规格都有其最大补偿量（轴向压缩、轴向伸长、横向位移、角向偏转）。当管道系统的位移量超过单个接头的最大补偿量时，应增加接头数量来共同承担位移。严禁为了调整管道安装偏差而使接头处于极限的伸缩、位移或偏转状态——请务必遵守“严禁超位移”的原则。

• 高层/悬空给水安装：高层给水或悬空给水管道，必须将管道可靠固定在吊架、托架或锚架上。接头不得承受管道自身重量和轴向力。否则，接头必须配备防拉脱装置，且该装置的承受力必须大于管道轴向力。

• 水泵进出口安装：可曲挠橡胶接头安装在水泵进出口时，应靠近水泵一侧。接头与水泵之间应安装金属变径接头，且接头必须安装在变径后的大口径处。

• 初次加压或长期停用后：接头在初次承受压力（如安装试压）后，或长期停用再次启用前，必须将螺栓重新对角均匀加压拧紧，方可投入运行。

• 使用与储存注意事项：避免接头接触高温、臭氧、油类及酸碱环境。室外或向阳迎风管道上的接头，应搭建遮阳架，严禁暴晒、雨淋、风蚀。接头表面严禁涂刷油漆和缠绕保温材料。橡胶制品存在自然老化问题，需定期检查并及时更换。
