高端PCB：AI算力时代的"隐形高速公路"

当所有人都在讨论英伟达的GPU能跑多少算力的时候，有一条"高速公路"很少被看见——它藏在服务器的肚子里，比PCB板还薄、比名片还小，却承载着算力芯片与整个系统之间的高速数据流通。

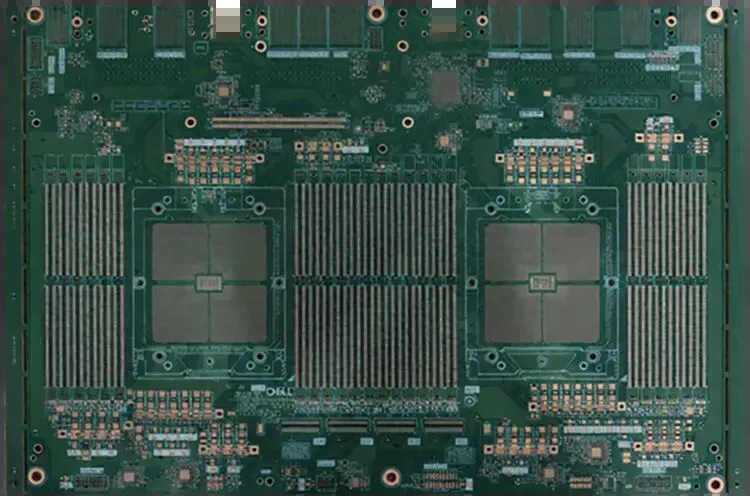

图1：AI服务器PCB（高端多层高密度互联线路板）· 应用于GPU集群与算力服务器

一场算力革命，正在看不见的地方悄然发生。当所有人都在讨论英伟达的GPU能跑多少算力的时候，有一条"高速公路"很少被看见——它藏在服务器的肚子里，比PCB板还薄、比名片还小，却承载着算力芯片与整个系统之间的高速数据流通。它就是高端PCB（印制电路板）。

一、从"电路板"说起：PCB到底是什么？

PCB，印制电路板，是所有电子设备的"神经系统"。它不是一块简单的塑料板——而是一张精密的"信息高速公路网"，上面布满了铜线（线路）和连接点（焊盘），让电信号能够在芯片与芯片之间精准流通。

普通的PCB，比如家用电器里的电路板，层数少（2-4层）、线宽线距宽（几百微米），就像一条县道——够用，但跑不快。

而高端PCB——AI服务器里用的那种——是20层以上、线宽线距精细到40微米以下的超高密度互联板，就像一条多车道高速：同一时间能通过的数据量，是普通PCB的几十倍甚至上百倍。

高端PCB的核心参数

判断一块PCB够不够"高端"，主要看三个指标：

层数：
AI服务器用PCB主流层数为14-32层，是普通PCB的5-10倍
线宽线距：
高端板达到10-15微米，是头发丝的1/7
材料（CCL）：
高速覆铜板是核心，决定信号传输的速度与稳定性

二、"以板代线"：为什么机柜里不需要那么多线缆了？

传统服务器机柜里，有一个"乱得像面条"的问题——几十甚至上百根高速铜线电缆，从主板延伸到各个GPU、存储和网卡设备，密密麻麻、难以管理，而且信号干扰严重、时延抖动大。

生活比喻：装修布线 vs 精密主板

想象你家装修时的电线——全部埋在墙里，每根线独立走线。但如果有100根线同时走，不仅墙不够厚，线与线之间的干扰也会让信号失真。

现在想象一块精密主板——上面同时跑几百路信号，线宽只有0.01毫米，还能保持稳定。这需要极其精密的工程设计。

这就是"以板代线"趋势诞生的背景——把原来用铜缆连接的方式，改为用PCB背板直接连接。

具体是怎么做的？

以英伟达H100/H200集群为例，一个标准的服务器机柜里，GPU与NVSwitch之间的数据互联，传统做法是用铜缆。但到了更大规模的集群（NVL72等方案），铜缆太多、干扰太大、密度不够。

解决方案：用一块超高密度PCB背板，把几十个GPU和NVSwitch全部连接在一张板上，所有信号直接在板内流转，不再需要密密麻麻的外部铜缆。

这个趋势有几个关键意义：

密度大幅提升：
同等面积内可容纳的连接数增加5-10倍
时延显著降低：
信号在板内走距离比铜缆短得多，延迟从微秒级压缩到亚微秒级
信号完整性更好：
板内走线更短、更稳定，误码率更低
系统可靠性更高：
减少外部连接器和线缆，故障点大幅减少

三、CCL：被忽视的"材料之母"

什么是CCL？

CCL，覆铜板（全称Copper Clad Laminate），是制造PCB的基础材料——它由树脂基材+铜箔复合而成，PCB厂在其上蚀刻电路、钻孔、镀铜，最终形成一块可用的线路板。

如果说PCB是"高速公路"，CCL就是"高速公路的地基和路面材料"。

普通CCL用FR-4基材，可以做普通电子产品。但AI服务器用的高速CCL，必须具备：

低介电常数（Dk）：
信号传输速度快，损耗低
低介电损耗（Df）：
高速信号衰减少，数据传输更保真
低热膨胀系数（CTE）：
高温工作环境下尺寸稳定
高可靠性：
服务器全年无休运转，材料疲劳问题要极低

高速CCL为什么稀缺？

制造高端高速CCL，不是随便一家化工厂就能做。核心难点有三个：

难点一：上游树脂材料被日美垄断

高频高速CCL用的核心树脂（如PTFE/碳氢树脂），主要供应商在美国和日本。高端电子布（玻璃布基材）同样如此。这种上游材料格局，决定了高端CCL不是想扩产就能扩产的。

难点二：生产设备交货周期长达2年

2025年起，全球CCL厂商新一轮扩产高峰已启动，但关键生产设备（如压合机、钻孔机）供应极为紧张——交货周期从平时的约8个月，骤然拉长到最长24个月。也就是说，现在下的设备订单，最早2028年才能安装投产。

难点三：认证周期长，客户粘性极高

PCB板厂认证一块新CCL材料，通常需要6-18个月的测试验证周期。一旦进入供应链体系，客户轻易不会更换。这形成了高速CCL市场的"强者恒强"格局。

四、涨价逻辑：为什么高端CCL价格在持续上涨？

2025年下半年起，全球最大覆铜板制造商已连环提价5次，单张板累计涨幅超过40%。这不是偶然现象，背后有三层涨价逻辑：

第一层：原材料成本推动

铜价上涨（铜箔是CCL核心原材料）、环氧树脂价格上涨，带动CCL成本上升，这是最直接的涨价驱动。

第二层：AI需求爆发，结构性短缺

AI服务器对高速CCL的需求量，是传统服务器的5-10倍。全球AI基础设施建设在2025-2027年处于高峰期，而高端CCL扩产速度远跟不上需求增速，形成结构性缺口。

第三层：高端产能天花板低

能做普通CCL的工厂满地都是，但能做14层以上AI服务器PCB用CCL的厂商，全球范围内屈指可数。这部分高端产能的扩张，受设备、原材料、认证三重制约，扩张弹性极低。

比喻：沙子涨价 vs 芯片涨价

沙子（硅）是制造芯片的原材料。全球芯片缺货的时候，最先涨的不是沙子，而是芯片——因为芯片的制造工艺壁垒远高于沙子。

CCL之于PCB，逻辑类似。铜涨价10%，传导到高端CCL可能涨价30-50%——因为高端CCL的工艺壁垒、认证壁垒、客户粘性，决定了它能把这部分成本转移出去，而且供不应求时还能额外涨价。

五、趋势展望：高端PCB的三个确定性方向

方向一：层数持续增加

AI芯片算力每年翻倍，对PCB的布线密度要求越来越高。服务器主板层数将从当前的14-20层，逐步升级到24-32层甚至更高。这是确定性的技术趋势。

方向二：高速材料全面渗透

PCIe 5.0→PCIe 6.0→PCIe 7.0的代际升级，要求PCB材料全面升级到超低损耗（Ultra Low Loss）等级。普通FR-4材料将逐步退出AI服务器核心板市场，高速CCL渗透率将持续提升。

方向三：封装集成化

Chiplet（芯粒）和2.5D/3D封装技术的兴起，对PCB的布线精度和基材性能提出了更高要求。未来的AI服务器，不仅需要高端PCB，还需要把PCB与先进封装技术做更紧密的结合。

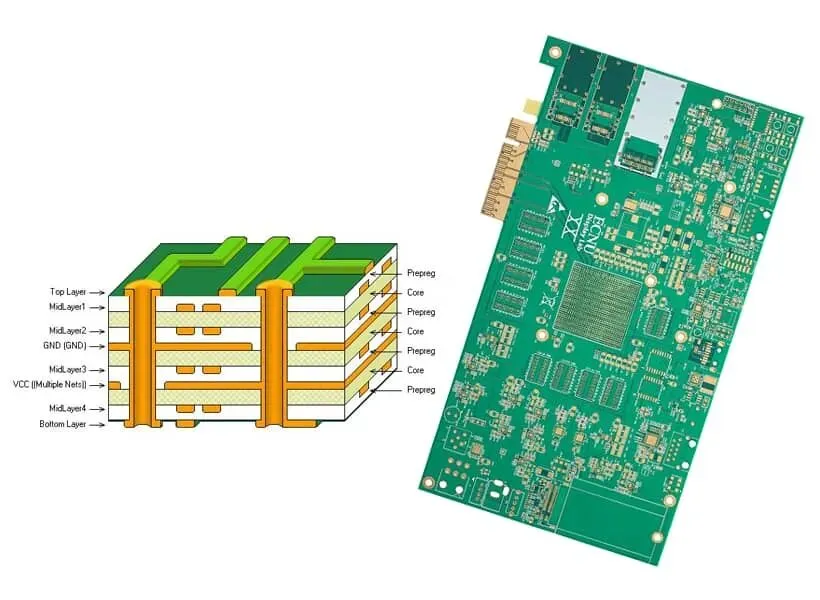

图2：多层PCB微距细节（10-32层高密度互联板）· 铜线宽度仅头发丝1/7 · 应用于AI与数据中心

徐老师总结：一文读懂高端PCB四大要点

① PCB是AI服务器的"神经系统"高端PCB（14-32层）是AI算力芯片与整个系统之间高速数据流通的载体，层数越高、密度越大，可承载的数据越多。

② "以板代线"是确定性趋势用PCB背板替代机柜内铜缆，可以大幅提升互联密度、降低时延、提高可靠性，是AI集群扩张的必然选择。

③ CCL是核心材料壁垒高端高速CCL的上游被日美垄断，生产设备交货周期长达2年，认证周期6-18个月，这决定了行业格局难以在短期内被颠覆。

④ 涨价是结构性而非周期性的原材料成本上涨是表层原因，深层是AI需求爆发带来的结构性缺口——高端CCL的扩产壁垒极高，供给弹性极低，价格趋势有望持续。

（注：本文为科技科普文章，不涉及任何公司或投资建议）
