夜雨聆风电子布作为 PCB 与覆铜板（CCL）的核心基材，是AI算力基础设施的 “信号血管”，其介电性能直接决定高速信号传输效率与稳定性。2026年，电子布产业正迎来AI算力爆发、高端产能刚性约束、全产业链涨价、国产替代加速四大逻辑共振，2026-2027年将是国产替代加速与产业格局重塑的关键窗口，行业有望迎来量价齐升的黄金周期。
一、产业定位与定义
1.1 产业定位
电子布是电子信息产业的核心基础材料，位于 PCB 产业链上游，是连接电子元器件与终端设备的 “隐形桥梁”。在AI算力时代，电子布已从传统 PCB “骨架材料” 升级为决定信号传输效率的 “性能瓶颈”，直接影响 AI服务器、高速通信设备等算力基础设施的性能上限，是支撑数字经济发展的关键战略材料。
1.2 核心定义
电子布（电子级玻璃纤维布）是由单丝直径≤9 微米（高端产品≤5 微米）的超细电子级玻璃纤维纱经精密织造、表面处理（涂覆硅烷偶联剂）制成的特种工业织物。在普通通用型 CCL 中成本占比约 15%，在 AI 服务器等高端场景使用的 Low-Dk/Q 布 CCL 中，因高端布单价大幅提升，成本占比可达 25%-40%，是 PCB 的 “钢筋骨架” 与 “绝缘屏障”。其与铜箔（导电功能）、树脂（粘接功能）复合后，构成覆铜板（CCL）的核心结构，最终应用于各类电子设备。
二、核心价值：功能壁垒与产业链锚定双重属性

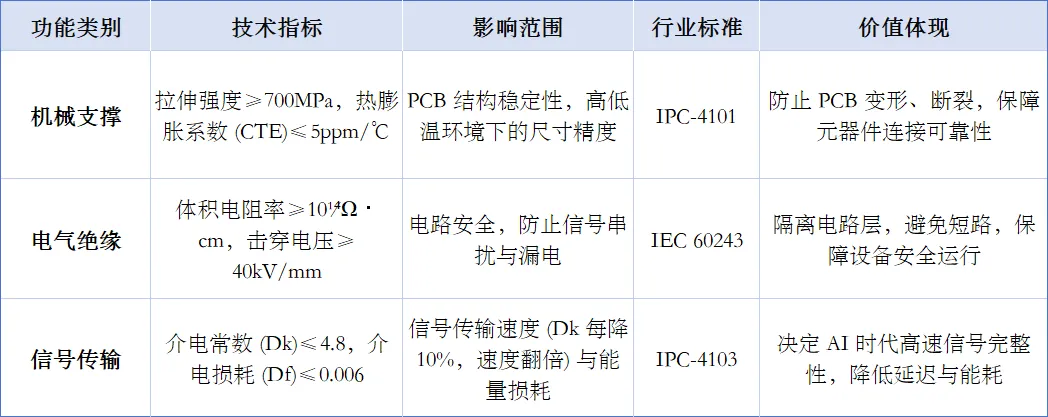

2.1 三大核心功能：决定电子设备性能上限
电子布的核心价值体现在三大不可替代的功能，直接决定 PCB 乃至整个电子设备的性能、可靠性与使用寿命：
Dk/Df 是高端电子布的核心竞争指标，直接影响信号传输效率与能量损耗，是 AI 算力时代电子布技术迭代的核心方向。电子布介电常数每降低 10%，信号传输速度可实现翻倍提升，这一特性使电子布成为 AI 服务器性能提升的关键瓶颈。
2.2 成本结构与产业链传导：电子布的底层锚定作用
电子布的核心价值不仅体现在性能层面，更通过垂直成本传导链路，成为整个 PCB 产业链的底层锚定材料，下图清晰展示了 PCB 与覆铜板（CCL）的成本结构关系：
（1）覆铜板（CCL）成本结构拆解
CCL 是 PCB 的核心原材料，常规通用型 CCL 的成本结构中：
铜箔（50%）：导电功能载体，为 CCL 第一大成本项，价格波动直接影响 CCL 成本；
树脂（20%）：承担粘结、绝缘功能，决定板材耐温性与绝缘可靠性；
电子布（15%）：作为 CCL 的 “钢筋骨架”，提供机械强度、尺寸稳定性与信号传输通道；
其他（15%）：包含辅料、制造损耗、管理费用等。
关键补充：上述为普通 E 玻纤布 CCL 的成本占比，在 AI 服务器、高速通信等高端场景使用的Low-Dk/Q 布高端 CCL中，因电子布单价较普通布提升 3-10 倍，其成本占比可攀升至25%-40%，成为高端 CCL 的核心成本项，直接决定产品定价与盈利空间。
（2）PCB 成本结构拆解
PCB 是 CCL 经精密加工后的终端互联载体，其成本结构中：
覆铜板（27%）：PCB 第一大单项原材料成本，是 PCB 成本的核心基石；
半固化片（14%）：多层 PCB 层压工序的粘结材料；
人工费用（10%）：PCB 精密制造工序的人工与制造费用；
金盐（4%）：PCB 表面沉金、导通孔电镀等工艺的耗材成本；
其他（45%）：包含化工材料（干膜、油墨等）、设备折旧、物流税费等。
（3）垂直传导链路与产业逻辑
从成本结构可清晰梳理出产业链价值传导关系：
电子布 → 构成 CCL 成本的 15%（高端场景 25%-40%） → CCL 构成 PCB 成本的 27%（最大单项原料）
这一链路意味着：电子布的价格波动、供应稳定性，将直接传导至 CCL，进而逐级影响 PCB 乃至终端 AI 服务器、通信设备的成本与盈利。
（4）电子布的 “隐形核心” 地位
尽管电子布在普通 CCL 中成本占比仅 15%，但它是决定 CCL 性能上限的卡脖子环节：
铜箔仅决定导电能力，而电子布的介电常数（Dk）、介电损耗（Df）直接决定高速信号传输效率，是 AI 算力时代高端 CCL 的核心性能瓶颈；
高端 Low-Dk/Q 布具备极高技术壁垒，全球仅少数企业可量产，在 AI 需求爆发下，紧缺的高端电子布在 CCL 产业链中的议价权持续提升，成为产业链价值分配的核心主导者。
三、技术迭代路径：从 E 玻纤到石英布的性能跃迁

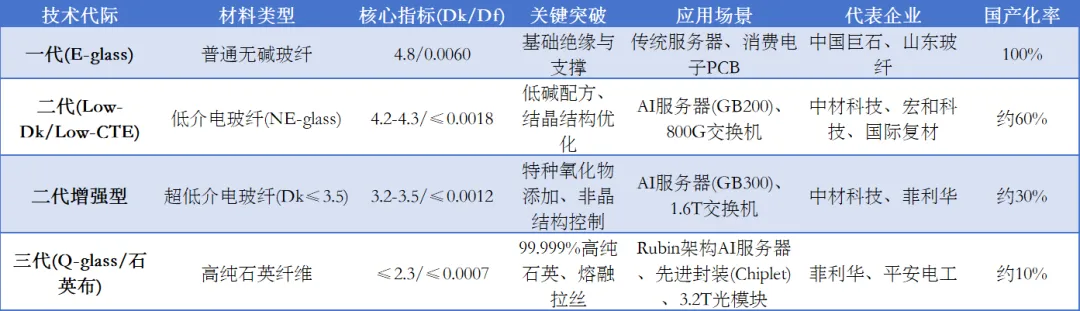

电子布技术路线清晰分为三代，每代升级均围绕降低介电常数与损耗、提升热稳定性展开，适配算力密度持续提升的需求：
石英布 (Q 布) 是当前技术天花板，二氧化硅纯度达 99.999%，Df 仅为传统 E 玻纤的 1/10，是 M9 级高端覆铜板的唯一核心材料，单价达 200-300 元 / 米，为普通布的 3-5 倍，全球仅 4 家企业具备量产能力 (日东纺、旭化成、菲利华、TQC)。
四、供需格局：高端布 “一布难求”，结构性错配持续加剧
4.1 供给端：设备刚性约束，产能释放受限
全球产能分布与扩张瓶颈
产能格局：全球电子布总产能约 40 亿米，中国占比 70%，其中普通布产能 30 亿米，高端布 + 特种布产能 10 亿米，高端产能占比仅 25%
扩产限制：高端织布机交付周期 18-24 个月，2026 年全球新增产能仅 3-4 亿米，远低于需求增速 (高端布需求增速 60%-80%)
产能调整：头部企业为保障高毛利 AI 订单，主动将普通织布机转产至高端布，进一步收缩普通布有效供给，行业库存从 25 天快速降至不足 10 天

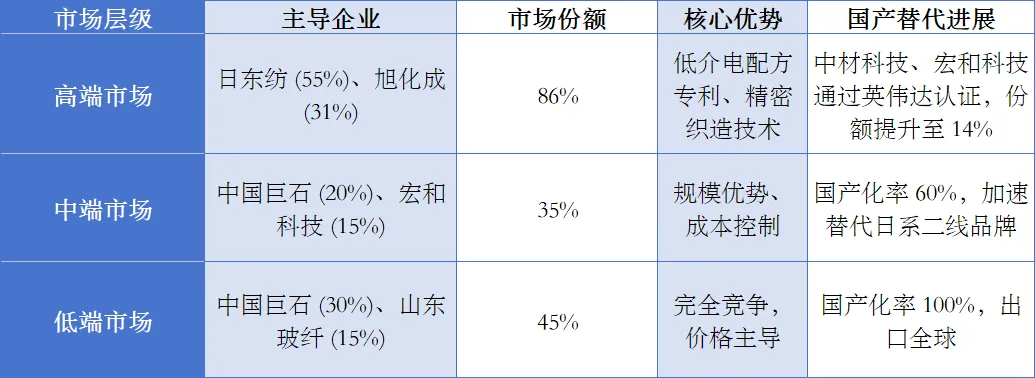

竞争格局：日系垄断高端，国产加速突破
高端市场是国产替代的核心战场，国内企业通过技术突破与客户认证，正逐步打破日系企业长达 30 年的垄断格局。
4.2 需求端：AI 算力爆发，重构需求结构
AI 服务器：电子布需求的核心引擎
AI 服务器对电子布需求的影响体现在三个维度：
用量倍增：AI 服务器 PCB 层数从传统 10 层提升至 16-24 层，单台服务器电子布用量达传统服务器的 3-8 倍；Rubin 架构服务器单机 Q 布用量达 18-24 米，是传统设备的 5 倍以上
产品升级：M8/M9 级高端覆铜板渗透率从 2025 年的 15% 提升至 2027 年的 40%，Low-Dk 二代布与 Q 布成为 AI 服务器刚需材料，普通 E-glass 布需求占比持续收缩
订单爆发：英伟达 2026 年 GB300/Rubin 架构服务器订单同比增长 200%，带动 Low-Dk 电子布需求增长 180%，Q 布需求增长 300%
辅助需求：5G 与汽车电子拓展增量
5G 基站：高频天线对低损耗材料需求迫切，Low-CTE 电子布成为核心选型，2026 年需求增长 40%
新能源汽车：域控制器、毫米波雷达推动车载 PCB 升级，带动超薄电子布 (≤16μm) 需求增长 50%
先进封装：Chiplet 技术普及，Q 布因低热膨胀系数成为 M9 级基板核心材料，2027 年需求达 0.4 亿米
市场规模与增长预测
核心数据：2026 年全球电子布市场规模预计达 600 亿元，其中 Low-Dk 电子布市场规模达 270 亿元，Q 布市场规模从 2025 年的 15 亿元增长至 2027 年的 60 亿元，CAGR 达 100%。
五、价格趋势：全产业链提价，业绩弹性持续释放

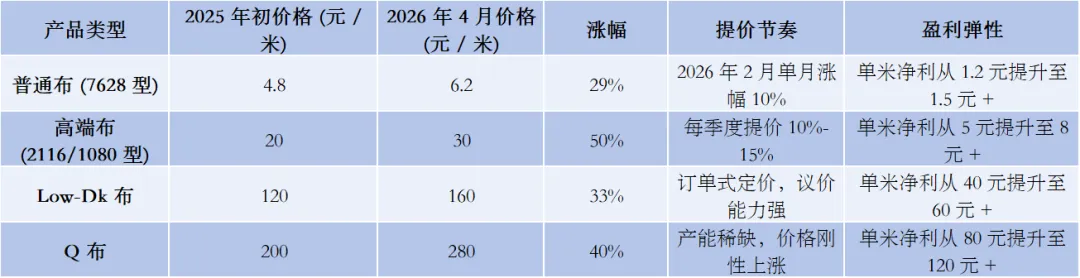

2025 年至今，电子布已历经 4 轮提价，涨价幅度超 50%，且高端布与普通布价差持续扩大：
盈利传导：电子布行业定价权向龙头集中，涨价成本几乎全额传导至下游，龙头企业盈利弹性显著。中国巨石电子布单米净利有望从 2025 年的 1.2 元提升至 2026 年的 1.5 元以上，按年销量 11 亿米测算，净利润可新增约 3.3 亿元；国际复材、中材科技等高端布占比高的企业，单米盈利增幅超 40%，业绩兑现能力更强。
六、产业链全景拆解：上游卡脖子、中游扩产难、下游需求旺
电子布产业链分为上游原材料与设备、中游电子布制造、下游应用三大环节，各环节呈现不同的技术壁垒与市场格局：
6.1 上游：原材料与设备，成本核心与技术壁垒
上游占电子布总成本 50%-60%，是产业链 “卡脖子” 环节，核心包括矿物原料、电子纱与关键设备三部分：
矿物原料：纯度决定性能上限
高纯石英砂：电子级纯度≥99.999%(6N)，Q 布原料需达 99.9999%(7N)，提纯技术垄断，全球仅美国尤尼明、挪威 TQC、中国石英股份等少数企业供应，成本占 Q 布原料的 60%+
叶蜡石 / 高岭土：E 玻纤与 Low-Dk 玻纤的基础原料，要求杂质含量≤0.1%，影响玻璃配方稳定性与介电性能
特种氧化物：硼、铝、钛等元素添加剂，用于调整玻璃结晶结构，降低介电常数，高端配方被日系企业垄断
核心企业：石英股份 (6N 级高纯石英砂龙头)、江瀚新材 (6N 级石英砂在建)、中国高岭土 (高端高岭土供应商)
电子纱：电子布之母，成本占比超 50%
电子纱是电子布的直接原料，单丝直径≤9μm (高端产品≤5μm)，比头发丝细 10 倍以上，技术壁垒体现在三方面：
配方壁垒：低介电玻璃配方需数千次实验优化，日系企业 (日东纺、旭化成) 掌握 NE-glass 等核心配方，国内中材科技、国际复材实现突破
拉丝工艺：1500℃高温池窑熔融，通过铂铑合金漏板 (1000-4000 孔) 拉制超细纤维，张力与冷却速度控制决定纤维均匀性
低介电处理：表面涂覆硅烷偶联剂，提升与树脂的浸润性，降低界面介电损耗，是高端电子纱的核心工艺
核心企业：
全球龙头：中国巨石 (TLD-glass 低介电纱成本低 30%)、国际复材 (LDK 低介电纱技术领先)
国产替代：中材科技 (全系列低介电纱)、长海股份 (中高端电子纱)

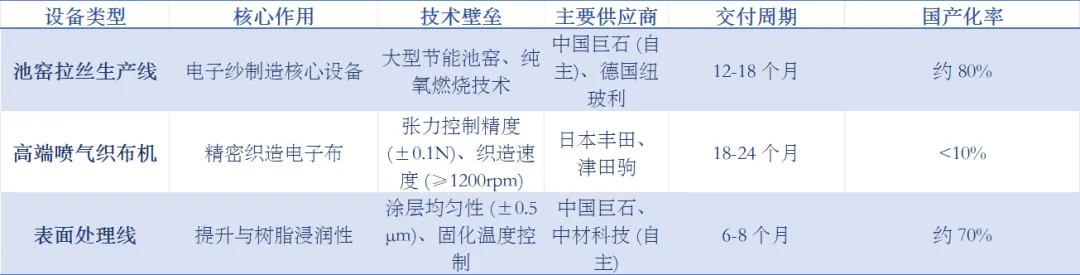

关键设备：高端织布机成扩产最大瓶颈
核心瓶颈：全球高端喷气织布机年产能仅 2400 台，2026 年缺口达 6.1%，2027 年扩大至 10.6%，是电子布扩产的 “硬约束”，导致高端电子布供给紧张、交付周期持续延长。
6.2 中游：电子布制造，精密控制决定产品性能
中游是电子布产业链的核心制造环节，成本占比 40%-50%，技术壁垒体现在四大核心工艺：
核心制造流程与技术壁垒
整经工序：将电子纱排列成经纱，张力均匀性要求≤±1%，决定布面平整度与后续织造质量
织造工序：采用喷气织造，高端布需控制纬纱密度误差≤±0.5 根 /cm，是极薄布 (≤100μm) 制造的核心难点
开纤处理：通过物理 / 化学方法使纤维束分散，提升树脂浸润性，Low-Dk 布需控制单丝分散度≥95%
表面处理：涂覆硅烷偶联剂，控制涂层重量 (±0.2g/m²)，是决定介电性能与热稳定性的关键环节
技术壁垒：四大工序需精密协同控制，任何环节误差都会导致介电性能波动、热膨胀系数不匹配等问题，是高端电子布国产化的核心攻坚领域。
产品结构与市场格局

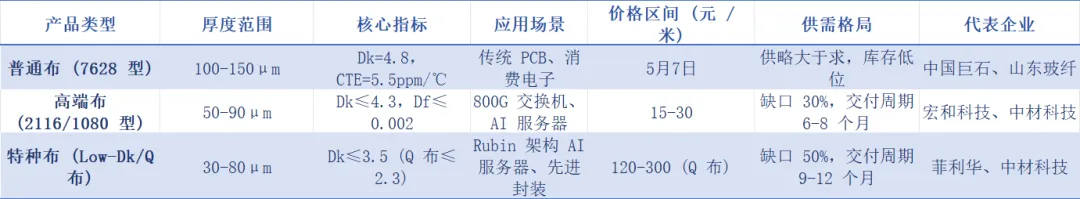

电子布按厚度与性能分为三大类，市场呈现 “低端饱和、高端紧缺” 的结构性特征：

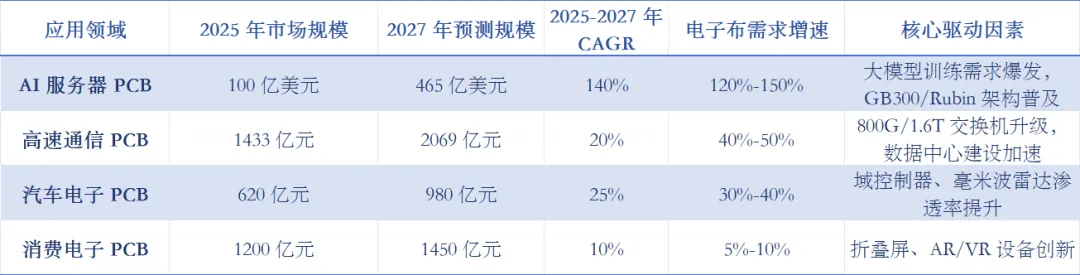

6.3 下游：应用场景拓展，AI 算力重构需求结构
下游以覆铜板 (CCL)、PCB 为核心，最终应用于 AI 服务器、通信设备、汽车电子等领域，AI 算力基础设施建设是本轮需求爆发的核心引擎。
需求传导路径：AI 算力→PCB→CCL→电子布
从成本结构看，CCL 占 PCB 成本的 27%（第一大单项原料），而电子布占 CCL 成本的 15%（高端场景 25%-40%），电子布的供需与价格变化将通过 CCL 逐级传导至 PCB，最终影响终端 AI 服务器等设备的成本与盈利，进一步强化了电子布在产业链中的底层锚定地位。具体需求传导逻辑：
AI 服务器：PCB 层数从传统 10 层提升至 16-24 层，单台服务器电子布用量达传统服务器的 3-8 倍；高端 Rubin 架构服务器单台 Q 布用量达 18-24 米，是普通设备的 5 倍以上
高速交换机：800G/1.6T 交换机 PCB 需采用 Low-Dk/Low-CTE 电子布，单机用量达传统交换机的 2-3 倍
先进封装：Chiplet 技术推动基板材料升级，Q 布因低介电、低热膨胀特性成为 M9 级基板的核心材料

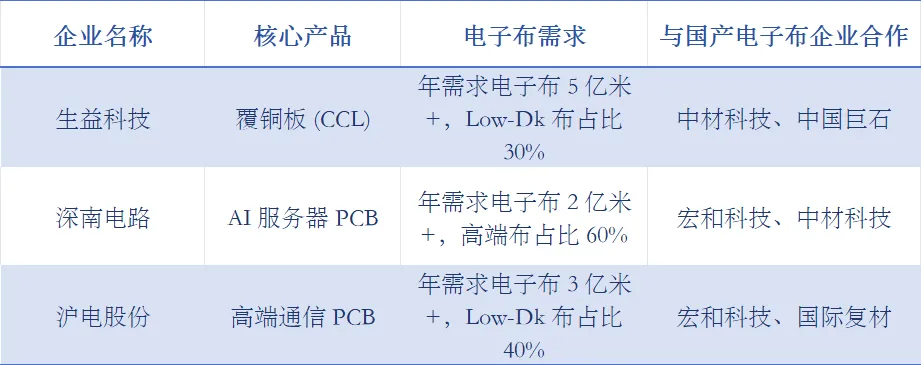

核心应用企业
七、产业风险提示
需求不及预期：AI 服务器出货量增速放缓，或下游消费电子需求疲软导致电子布需求下滑
产能超预期释放：丰田织布机交付周期缩短 (如降至 12 个月)，或国内企业快速扩产，导致供需缺口收窄
原材料波动：高纯石英砂、玻璃原料价格大幅上涨 (如涨幅超 50%)，压缩企业盈利空间
地缘供应链扰动：技术壁垒与贸易政策导致高端产品认证受阻，如全球算力供应链调整影响 AI 服务器需求
技术迭代风险：下一代超低介电材料 (如碳纳米管布) 研发突破，对现有电子布技术路线形成冲击。
